下载文档原格式
渗碳淬火工艺1、钢的淬火钢的淬火与回火是热处理工艺中最重要，也是用途最广泛的工序。
淬火可以显著提高钢的强度和硬度。
为了消除淬火钢的残余应力，得到不同强度，硬度和韧性配合的性能，需要配以不同温度的回火。
所以淬火和回火又是不可分割的、紧密衔接在一起的两种热处理工艺。
淬火、回火作为各种机器零件及工、模具的最终热处理是赋予钢件最终性能的关键工序，也是钢件热处理强化的重要手段之一。
1.1 淬火的定义和目的把钢加热到奥氏体化温度，保温一定时间，然后以大于临界冷却速度进行冷却，这种热处理操作称为淬火。
钢件淬火后获得马氏体或下贝氏体组织。
图4为渗碳齿轮20CrNi2Mo材料淬火、回火工艺。
度200℃8 空冷时间h图4 渗碳齿轮20CrNi2Mo材料淬火、回火工艺淬火的目的一般有：1.1.1 提高工具、渗碳工件和其他高强度耐磨机器零件等的强度、硬度和耐磨性。
例如高速工具钢通过淬火回火后，硬度可达63HRC，且具有良好的红硬性。
渗碳工件通过淬火回火后，硬度可达58~63HRC。
1.1.2 结构钢通过淬火和高温回火（又称调质）之后获得良好综合力学性能。
例如汽车半轴经淬火和高温回火（280~320HB）及外圆中频淬火后，不仅提高了花键耐磨性，而且使汽车半轴承受扭转、弯曲和冲击载荷能力（尤其是疲劳强度和韧性）大为提高。
淬火时，最常用的冷却介质是水、盐水、碱水和油等。
通常碳素钢用水冷却，水价廉易得，合金钢用油来冷却，但对要求高硬度的轧辊采用盐水或碱水冷却，辊面经淬火后硬度高而均匀，但对操作要求非常严格，否则容易产生开裂。
1.2 钢的淬透性2.2.1 淬透性的基本概念所谓钢材的淬透性是指钢在淬火时获得淬硬层深度大小的能力（即钢材淬透能力），其大小用钢在一定条件下（顶端淬火法）淬火获得的有效淬硬层深度来表示，淬透性是每种钢材所固有的属性，淬硬层愈深，就表明钢的淬透性愈好,例如45、40Cr 、42CrMo钢三种试样，按相同条件淬火后（油冷却），经检测45钢能被淬透的最大直径（称临界直径）φ10mm；40Cr钢能被淬透的最大直径φ22mm;42CrMo钢能被淬透的最大直径φ40mm。
中华人民共和国工业和信息化部公告2011年第24号工业和信息化部批准《旋涡泵》等101项行业标准（标准编号、名称、主要内容及起始实施日期见附件），其中：机械行业标准88项、制药装备行业标准12项、船舶行业标准1项，现予以公告。
以上机械行业标准由机械工业出版社出版，制药装备行业标准由中国计划出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院负责出版。
附件：101项机械、制药装备、船舶行业标准编号、名称、主要内容等一览表.doc二〇一一年八月十五日附件：101项机械、制药装备、船舶行业标准编号、名称、主要内容等一览表序标准编号标准名称标准主要内容代替标准采标情况实施日期号机械行业1JB/T 7743-2011 旋涡泵本标准规定了旋涡泵的型式、型号和JB/T 7743-1995 2011-11-01基本参数、技术要求、试验方法、检验规则、标志、使用说明书、包装、运输和贮存。
本标准适用于输送不含固体颗粒、运动粘度不大于37.4mm2/s液体的机械密封泵和输送易燃、易爆、易挥发、有毒、有序号标准编号标准名称标准主要内容代替标准采标情况实施日期腐蚀性以及贵重液体的磁力传动泵。
被输送液体的温度：机械密封泵为-20℃～120℃,磁力传动泵为-20℃～250℃。
2JB/T 8857-2011 离心式潜污泵本标准规定了离心式潜污泵的型式与基本参数、技术要求、试验方法和检验规则等。
本标准适用于所输送液体中含有非磨蚀性固体颗粒、纤维、污杂物（如城市生活污水、化学工业废水等）的泵。
JB/T 8857-2000 2011-11-013JB/T 11170-2011 凝结水和乏汽闭式回收水泵装置本标准规定了凝结水和乏汽闭式回收水泵装置的术语、分类与基本参数、性能要求、试验方法、试验规则，标志和供货要求等内容。
本标准适用于蒸汽供热系统中凝结水和乏汽回收使用的集水罐公称压力小于或等于PN16，介质最高温度不大于200℃的凝结水和乏汽闭式回收水泵装置。

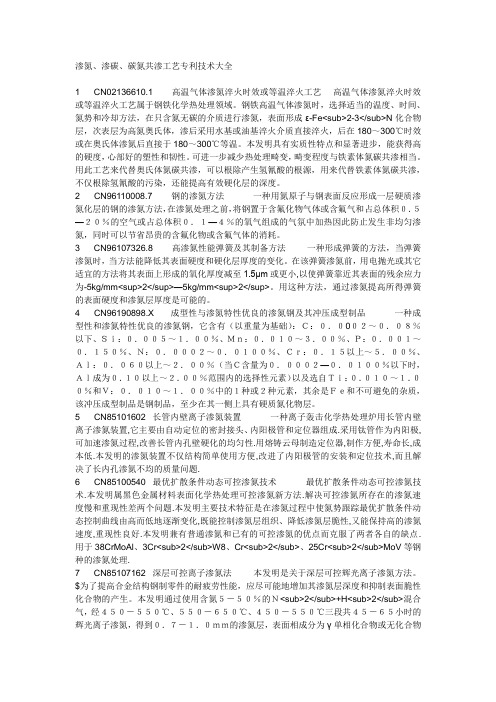

渗氮、渗碳、碳氮共渗工艺专利技术大全1 CN02136610.1 高温气体渗氮淬火时效或等温淬火工艺高温气体渗氮淬火时效或等温淬火工艺属于钢铁化学热处理领域。
钢铁高温气体渗氮时，选择适当的温度、时间、氮势和冷却方法，在只含氮无碳的介质进行渗氮，表面形成ε-Fe<sub>2-3</sub>N化合物层，次表层为高氮奥氏体，渗后采用水基或油基淬火介质直接淬火，后在180～300℃时效或在奥氏体渗氮后直接于180～300℃等温。
本发明具有实质性特点和显著进步，能获得高的硬度，心部好的塑性和韧性。
可进一步减少热处理畸变，畸变程度与铁素体氮碳共渗相当。
用此工艺来代替奥氏体氮碳共渗，可以根除产生氢氰酸的根源，用来代替铁素体氮碳共渗，不仅根除氢氰酸的污染，还能提高有效硬化层的深度。
2 CN96110008.7 钢的渗氮方法一种用氮原子与钢表面反应形成一层硬质渗氮化层的钢的渗氮方法，在渗氮处理之前，将钢置于含氟化物气体或含氟气和占总体积０．５—２０％的空气或占总体积０．１—４％的氧气组成的气氛中加热因此防止发生非均匀渗氮，同时可以节省昂贵的含氟化物或含氟气体的消耗。
3 CN96107326.8 高渗氮性能弹簧及其制备方法一种形成弹簧的方法，当弹簧渗氮时，当方法能降低其表面硬度和硬化层厚度的变化。
在该弹簧渗氮前，用电抛光或其它适宜的方法将其表面上形成的氧化厚度减至1.5μm或更小,以使弹簧靠近其表面的残余应力为-5kg/mm<sup>2</sup>—5kg/mm<sup>2</sup>。
用这种方法，通过渗氮提高所得弹簧的表面硬度和渗氮层厚度是可能的。
4 CN96190898.X 成型性与渗氮特性优良的渗氮钢及其冲压成型制品一种成型性和渗氮特性优良的渗氮钢，它含有（以重量为基础）：Ｃ：０．０0０２～０．０８％以下、Ｓｉ：０．００５～１．００％、Ｍｎ：０．０１０～３．００％、Ｐ：０．００１～０．１５０％、Ｎ：０．０００２～０．０１００％、Ｃｒ：０．１５以上～５．００％、Ａｌ：０．０６０以上～２．００％（当Ｃ含量为０．０００２—０．０１００％以下时，Ａｌ成为０．１０以上～２．００％范围内的选择性元素）以及选自Ｔｉ：０．０１０～１．００％和Ｖ：０．０１０～１．００％中的１种或２种元素，其余是Ｆｅ和不可避免的杂质，该冲压成型制品是钢制品，至少在其一侧上具有硬质氮化物层。
****************(１) 低倍检验1 GB/T226-1991 钢的低倍组织及缺陷酸蚀检验法2 GB/T1979-2001 结构钢低倍组织缺陷评级图3 GB/T 4236-1984 钢的硫印检验方法4 GB/T 1814-1979 钢材断口检验法5 GB/T 2971-1982 碳素钢和低合金钢断口检验方法6 YB/T 731-19870 塔型车削发纹检验法7 YB/T 4002-1992 连铸钢方坯低倍组织缺陷评级图8 YB/T 4003-1991 连铸钢板坯缺陷硫印评级图9 YB/T 4061-1991 铁路机车、车轴用车轴(含硫印缺陷评级图)10 YB/T 153-1999 优质碳素结构钢和合金结构钢连铸方坯低倍组织缺陷评级图11 TB/T 3031-2002 铁路用辗钢整体车轮径向全截面低倍组织缺陷的评定12 CB/T 3380-1991 船用钢材焊接接头宏观组织缺陷酸蚀试验法13 HB/Z 210-1991 涡喷型发动机涡轮内、外轴锻件低倍组织标准14 QJ 2541-1993 不锈钢棒低倍锭型偏析检验方法****************(２) 基础标准1 GB/T13298-1991 金属显微组织检验方法2 GB/T224-1987 钢的脱碳层深度测定法3 GB/T10561-1988 钢中非金属夹杂物显微评定方法4 GB/T 6394-2002 金属平均晶粒度测定方法5 GB/T/T13299-1991 钢的显微组织(游离渗碳体、带状组织及魏氏组织)评定方法6 GB/T/T13302-1991 钢中石黑碳显微评定方法7 GB/T4335-1984 低碳钢冷轧薄板铁素体晶粒度测定法8 JB/T/T5074-1991 低、中碳钢球化体评级9 ZBJ36016-1990 中碳钢与中碳合金结构钢马氏体等级10 DL/T 652-1998 金相复型技术工艺导则****************(３) 不锈钢1 GB/T6401-1986 铁素体奥氏体型双相不锈钢α－相面积含量金相测定法2 GB/T1223-1975 不锈耐酸钢晶间腐蚀倾向试验方法3 GB/T1954-1980 铬镍奥氏体不锈钢焊缝铁素体含量测量方法4 GB/T/T13305-1991 奥氏体不锈钢中α－相面积含量金相测定法****************(４) 铸钢1 GB/T8493-1987 一般工程用铸造碳钢金相2 TB/T/T2451-1993 铸钢中非金属夹杂物金相检验3 TB/T/T2450-1993 ZG230-450铸钢金相检验4 GB/T/T13925-1992 高锰钢铸件金相5 GB/T5680-1985 高锰钢铸件技术条件(含金相组织检验)6 YB/T/T036.4-1992 冶金设备制造通用技术条件高锰钢铸件(高锰钢金相组织检验)7 JB/T/GQ0614-1988 熔模铸钢ZG310-570正火组织金相检验****************(５) 化学热处理及感应淬火1 GB/T11354-2005 钢铁零件渗氮层深度测定和金相组织检验2 GB/T9450-1988 钢件渗碳淬火有效硬化层深度的测定和校核3 QCn29018-1991 汽车碳氮共渗齿轮金相检验4 JB/T4154-1985 25MnTiBXt钢碳氮共渗齿轮金相检验标准5 NJ251-1981 20MnTiBRe钢渗碳齿轮金相组织检验6 ZB/T04001-1988 汽车渗碳齿轮金相检验7 TB/T/T2254-1991 机车牵引用渗碳淬硬齿轮金相检验8 JB/T/T6141.1-1992 重载齿轮渗碳层球化处理后金相检验9 JB/T/T6141.3-1992 重载齿轮渗碳金相检验10 JB/T/T6141.4-1992 重载齿轮渗碳表面碳含量金相判别法11 GB/T5617-1985 钢的感应淬火或火焰淬火有效硬化层深度的测定12 GB/T9451-1988 钢件薄表面总硬化层深度或有效硬化层深度的测定13 ZB/J36009-1988 钢件感应淬火金相检验14 ZB/J36010-1988 珠光体球墨铸铁零件感应淬火金相检验15 NJ304-1983 渗碳齿轮感应加热淬火金相检验16 JB/T2641-1979 汽车感应淬火零件金相检验17 CB/T3385-1991 钢铁零件渗氮层深度测定方法****************(６) 轴承钢1. YJZ84 高碳铬轴承钢(含酸浸低倍组织、非金属夹杂物、显微孔隙、退火组织、碳化物不均匀性、碳化物带状、碳化物液析评级图)2. GB/T9-68 铬轴承钢技术条件(含低倍缺陷、非金属夹杂物、退火组织、碳化物网状、碳化物液析评级图)3 GB/T3086-82 高碳铬不锈轴承钢技术条件(含酸浸低倍组织、火组织、共晶碳化物不均匀度、非金属夹杂物、微孔隙评级图)4 YB/T688-76 高温轴承钢Cr4Mo4V技术条件(含碳化物不均匀度评级图)5 JB/T1255-91 高碳铬轴承钢滚动轴承零件热处理技术条件(含退火组织、淬回火组织、碳化物网状、断口评级图)6 ZB/J36001-86 滚动轴承零件渗碳热处理质量标准(含粗大碳化物、渗碳表面层淬回火组织、心部组织、网状碳化物评级图)7 JB/T1460-92 高碳铬不锈钢滚动轴承零件热处理技术条件(含退火组织、淬回火组织、断口评级图)8 JB/T2850-92 Cr4Mo4V高温轴承钢滚动轴承零件热处理技术条件(含淬火组织、淬回火组织评级图)9 JB/T/T6366-92 55SiMoVA钢滚动轴承零件热处理技术条件(含退火组织、淬回火组织、渗碳淬回火组织评级图)****************(７) 工具钢1 GB/T1298-77 碳素工具钢技术条件(含珠光体组织、网状碳化物评级图)2 GB/T1299-85 合金工具钢技术条件(含珠光体组织、网状碳化物、共晶碳化物不均匀)3 YB/T12-77 高速工具钢技术条件(含低倍碳化物剥落、共晶碳化物不均匀度评级图)4 ZB/J36003-87 工具热处理金相检验标准5 GB/T4462-84 高速工具钢大块碳化物评级图****************(８) 零部件专用标准1 GB/T/T13320-91 钢质模锻件金相组织评级图及评定方法2 ZB/J18004-89 传动用精密滚子链和套筒链零件金相检验3 ZB/J26001-88 60Si2Mn钢螺旋弹簧金相检验4 ZB/J94007-88 柴油机喷嘴偶件、喷油泵柱塞偶件、喷油泵出油阀偶件金相检验5 JB/T3782-84 汽车钢板弹簧金相检验标准6 NJ309-83 内燃机连杆螺柱金相检验标准7 NJ326-84 内燃机活塞销金相检验标准8 JB/T/T6720-93 内燃机排气门金相检验标准9 JB/T/NQ180-88 内燃机气门座金相检验10 JB/T/GQ1050-84 45、40Cr钢淬火马氏体金相检验11 JB/T/GQ1148-89 机床用40Cr钢调质组织金相检验12 JB/T/GQ•T1150-89 机床用38CrMoAl钢验收技术条件及调质后金相检验13 JB/T/GQ•T1151-89 机床用45钢调质组织金相检验14 NJ396-86 低淬透性含钛优质碳素结构钢齿轮金相检验15 JB/T/T5664-91 重载齿轮失效判据16 CJ/T 31-1999 液化石油气钢瓶金相组织评定─────────────────────────────────二．铸铁***************(１) 基础标准1 GB/T7216-87 灰铸铁金相2 GB/T9441-88 球墨铸铁金相检验3 JB/T3892-84 蠕墨铸铁金相标准4 JB/T2212-77 铁素体可锻铸铁金相标准5 JB/T3021-81 稀土镁球墨铸铁等温淬火金相标准6 JB/T/Z303-87 灰铸铁与球墨铸铁断口扫描电镜分析图谱7 CB/T1165-88 船用灰铸铁金相标准8 CB/T1030-83 蠕虫状石墨铸铁金相检验9 TB/T/T2255-91 高磷铸铁金相10 TB/T/T2449-93 蠕墨铸铁金相检验****************(２) 零部件专用标准1 GB/T2805-81 内燃机单体铸造活塞环金相检验(JB/T/T6016-92)2 GB/T3509-83 内燃机筒体铸造活塞环金相检验(JB/T/T6290-92)3 JB/T2330-93 内燃机高磷铸铁缸套金相标准4 NJ325-84 内燃机硼铸铁单体铸造活塞环金相标准5 JB/T/T5082-91 内燃机硼铸铁气缸套金相检验6 JB/T/Z179-82 中锰抗磨球墨铸铁金相标准7 JB/T/NQ100-86 内燃机钒钛铸铁气缸套金相检验8 JB/T/NQ178-88 内燃机钒钛铸铁单体铸造活塞环金相检验9 JB/T/T6724-93 内燃机球墨铸铁活塞环金相检验10 JB/T3934-85 汽车、摩托车发动机单体铸造活塞环金相检验11 ZB/T T12007-89 汽车、摩托车发动机球墨铸铁活塞环金相标准12 ZB/T T06002-89 汽车发动机镶耐磨圈活塞金相标准13 ZB/U05004-89 中、大功率柴油机离心铸造气缸套金相检验14 TB/T/T2253-91 球墨铸铁活塞金相检验15 TB/T/T2448-93 合金灰铸铁单体铸造活塞环金相检验16 YB/T4052-91 高镍铬无限冷硬离心铸铁轧辊金相检验17 JB/T/T6954-93 灰铸铁接触电阻加热淬火质量检验和评级18 CB/T/T 3903-1999 中、大功率柴油机离心铸造气缸套金相检验─────────────────────────────────三．表面处理1 GB/T4677.6-84 金属和氧化覆盖厚度测试方法-截面金相法2 GB/T5929-86 轻工产品金属镀层和化学处理层的厚度测试方法-金相显微镜法3 GB/T6462-86 金属和氧化物覆盖层-横断面厚度显微镜测量方法4 GB/T6463-86 金属和其他无机覆盖层-厚度测量方法评述5 GB/T9790-88 金属覆盖层及其他有关覆盖层维氏和努氏显微硬度试验6 GB/T11250.1-89 复合金属覆盖层厚度测定-金相法7 JB/T/T5069-91 钢铁零件渗金属层金相检验方法8 JB/T/T6075-92 氧化钛涂层金相检验方法9 ZBJ92004-87 内燃机精密电镀减摩层轴瓦检验标准─────────────────────────────────四．铝合金及铜合金1 GB/T3246-82 铝及铝合金加工制品显微组织检验方法2 GB/T3247-82 铝及铝合金加工制品低倍组织检验方法3 GB/T10849-89 铸造铝硅合金变质4 GB/T10850-89 铸造铝合金过烧5 GB/T10851-89 铸造铝合金针孔6 GB/T10852-89 铸造铝铜合金晶粒度7 GB/T7998-87 铝合金晶间腐蚀测定法8 GB/T8014-87 铝及铝合金阳极氧化阳极氧化膜厚度的定义和有关测量厚度的规定9 GB/T3508-83 内燃机铸造铝活塞金相检验10 QJ1675-89 变形铝合金过烧金相试验方法11 JB/T3932-85 汽车、摩托车发动机铸造铝活塞金相标准12 JB/T/NQ179-88 内燃机稀土共晶铝硅合金金相检验13 JB/T/T5108-91 铸造黄铜金相14 QJ2337-92 铍青铜的金相检验方法15 YB/T797-71 单相铜合金晶粒度测定法16 YB/T731-70 电真空器件用无氧铜含氧量金相检验法17 ZB/T12003-87 汽车发动机轴瓦铜铅合金金相标准18 NJ355-85 内燃机铸造铜铅合金轴瓦金相检验标准19 CB/T1196-88 船舶螺旋浆用铜合金金相含量金相测定方法─────────────────────────────────五．粉未冶金及硬质合金1 GB/T9095-88 烧结铁基材料-渗碳或碳氮共渗硬化层深度的测定2 JB/T2798-81 铁基粉未冶金烧结制品金相标准3 JB/T2869-81 烧结金属材料密度的测定4 JB/T2867-81 烧结金属材料表观硬度的测定5 ZBH72007-89 烧结金属摩擦材料金相检验法6 ZBH72012-90 碳化钨钢结硬质合金金相试样制备方法7 GB/T3488-83 硬质合金-显微组织的金相测定8 GB/T3489-83 硬质合金-孔隙度和非化合碳的金相测定─────────────────────────────────六．有色合金及稀有金属1 GB/T4296-84 镁合金加工制品显微组织检验方法2 GB/T4297-84 镁合金加工制品低倍组织检验方法3 GB/T1554-79 硅单晶(111)晶面位错蚀坑显示测量方法4 GB/T3490-83 含铜贵金属材料氧化亚铜金相检验方法5 GB/T4194-84 钨丝蠕变试验、高温处理及金相检验方法6 GB/T4197-84 钨钼及其合金的烧结坯条、棒材晶粒度测试方法7 GB/T5168-1985 两相钛合金高、低倍组织检验方法8 GB/T5594.8-85 电子元器件结构陶瓷材料性能测试方法-显微结构的测定9 GB/T6623-86 抛光硅片表面热氧化层错的测试方法10 GB/T8755-88 钛及钛合金术语和金相图谱11 GB/T8756-88 锗单晶缺陷图谱12 GB/T8760-88 砷化镓单晶位错密度的测量方法13 GB/T11809-89 核燃料棒焊缝金相检验14 YB/T935-78 贵金属及其合金的金相试样制备方法15 YB/T732-71 铜、镍及其合金管材和棒材断口检验方法16 JB/T3657-84 汽车发动机轴瓦锡基和铅基合金金相标准17 GB/T1156-87 ChSnSb11-6合金轴瓦金相评级18 CB/T1156-92 锡基轴承合金金相检验─────────────────────────────────七．其他有关标准1 GB/T14999.1-1994 高温合金棒材纵向低倍组织酸浸试验法高温合金棒材纵向低倍组织酸浸试验法GB/T14999.2-1994 高温合金横向低倍组织酸浸试验法高温合金横向低倍组织酸浸试验法GB/T14999.5-1994 高温合金低倍、高倍组织标准评级图谱YB/T 4093-1993 GH4133B合金盘形锻件纵向低倍组织标准─────────────────────────────────八．其他有关标准1 ZB/N33002.1-1988 金相显微镜系列2 ZB/N33002.2-1988 金相显微镜技术条件3 GB/T6846-1986 确定暗室照明安全时间的方法4 GB/T/T4342-1991 金属显微维氏硬度试验方法5 GB/T/T15749-1995 定量金相手工测定方法6 GB/T/T17359-1998 电子探针和扫描电镜,X射线能谱定量分析通则7 GB/T 18876.1-2002 应用自动图像分析测定钢和其它金属中金相组织、夹杂物含量和级别的标准试验方法第1部分：钢和其它金属中夹杂物或第二相组织含量的图像分析与体视学测定我国现行常用热处理标准(zz)序号标准级别号标准名称01 JB/T 10174-2000 钢铁零件强化喷丸的质量检验方法02 JB/T 10175-2000 热处理质量控制要求03 JB/T 3999-1999 钢件的渗碳与碳氮共渗淬火回火04 JB/T 4155-1999 气体氮碳共渗05 JB/T 4202-1999 钢的锻造余热淬火回火处理06 JB/T 4390-1999 高、中温热处理盐浴校正剂07 JB/T 7951-1999 淬火介质冷却性能试验方法08 JB/T 8929-1999 深层渗碳09 JB/T 9197-1999 不锈钢和耐热钢热处理10 JB/T 9198-1999 盐浴硫氮碳共渗11 JB/T 9199-1999 防渗涂料技术要求12 JB/T 9200-1999 钢铁件的火焰淬火回火处理13 JB/T 9201-1999 钢铁件的感应淬火回火处理14 JB/T 9202-1999 热处理用盐15 JB/T 9203-1999 固体渗碳剂16 JB/T 9204-1999 钢件感应淬火金相检验17 JB/T 9205-1999 珠光体球墨铸铁零件感应淬火金相检验18 JB/T 9206-1999 钢件热浸铝工艺及质量检验19 JB/T 9207-1999 钢件在吸热式气氛中的热处理20 JB/T 9208-1999 可控气氛分类及代号21 JB/T 9209-1999 化学热处理渗剂技术条件22 JB/T 9210-1999 真空热处理23 JB/T 9211-1999 中碳钢与中碳合金结构马氏体等级24 JB/T 8555-1997 热处理技术要求在零件图样上的表示方法25 JB/T 4215-1996 渗硼（代替JB4215-86和JB4383-87）26 JB/T 8418-1996 粉末渗金属27 JB/T 8419-1996 热处理工艺材料分类及代号28 JB/T 8420-1996 热作模具钢显微组织评级29 JB/T 7709-1995 渗硼层显微组织、硬度及层深测定方法30 JB/T 7710-1995 薄层碳氮共渗或薄层渗碳钢铁显微组织检验31 JB/T 7711-1995 灰铸铁件热处理32 JB/T 7712-1995 高温合金热处理33 JB/T 7713-1995 高碳高合金钢制冷作模具用钢显微组织检验34 JB/T 4218-1994 硼砂熔盐渗金属（代替JB/Z235-85和JB4218-86）35 JB/T 7500-1994 低温化学热处理工艺方法选择通则36 JB/T 7519-1994 热处理盐浴（钡盐、硝盐）有害固体废物分析方法37 JB/T 7529-1994 可锻铸铁热处理38 JB/T 7530-1994 热处理用氩气、氮气、氢气一般技术条件39 JB/T 6954-1993 灰铸铁件接触电阻淬火质量检验和评级40 JB/T 6955-1993 热处理常用淬火介质技术要求41 JB/T 6956-1993 离子渗氮（代替JB/Z214-84）42 JB/T 6047-1992 热处理盐浴有害固体废物无害化处理方法43 JB/T 6048-1992 盐浴热处理44 JB/T 6049-1992 热处理炉有效加热区的测定45 JB/T 6050-1992 钢铁热处理零件硬度检验通则46 JB/T 6051-1992 球墨铸铁热处理工艺及质量检验47 JB/T 5069-1991 钢铁零件渗金属层金相检验方法48 JB/T 5072-1991 热处理保护涂料一般技术要求49 JB/T 5074-1991 低、中碳钢球化体评级50 GB/T 18177-2000 钢的气体渗氮51 GB/T 7232-1999 金属热处理工艺术语52 GB/T 17358-1998 热处理生产电能消耗定额及其计算和测定方法53 GB/T 16923-1997 钢的正火与退火处理54 GB/T 16924-1997 钢的淬火与回火处理55 GB15735 - 1995 金属热处理生产过程安全卫生要求56 GB/T 15749-1995 定量金相手工测定方法57 GB/T 13321-1991 钢铁硬度锉刀检验方法58 GB/T 13324-1991 热处理设备术语59 GB/T 12603-1990 金属热处理工艺分类及代号60 GB/T 11354-1989 钢铁零件渗氮层深度测定和金相组织检验61 GB/T 9450-1988 钢铁渗碳淬火有效硬化层深度的测定和校核62 GB/T 9451-1988 钢件薄表面总硬化层深度或有效硬化层深度的测定63 GB/T 9452-1988 热处理炉有效加热区测定方法64 GB/T 8121-1987 热处理工艺材料名词术语65 GB/T 5617-1985 钢的感应淬火或火焰淬火后有效硬化层深度的测定。
常用钢适于氮碳共渗后氧化的最高强度及硬度作者：岳佳宏，孔令飞，孟璇，崔卫则，杨阳单位：山西航天清华装备有限责任公司来源：《金属加工（热加工）》杂志第9期77-75页40Cr、30CrMnSiA、42CrMo等均为常用调质结构钢，PH13-8Mo为沉淀硬化不锈钢，广泛用于制造一些需要承受较高载荷的机械零部件。
若零件表面需要有耐磨性能的要求，则在机械加工后要进行表面硬化处理，如表面淬火、氮碳共渗等。
若零件的表面还要有耐蚀性能的要求，则要在其表面硬化的基础上再进行防锈处理，如发黑、电镀等。
氮碳共渗+后氧化复合处理是一种能同时满足耐磨、耐蚀性能要求的工艺，如QPQ技术，它不仅能提高钢表面的耐磨性能，而且零件表面的耐蚀性能也有大幅度提高。
但是由于在QPQ处理过程中产生的氰酸根对环境有一定的污染，因此在推广应用过程中有一定的难度。
如今，氮碳共渗+后氧化复合处理较好地解决了环境污染的问题，处理效果极佳，已在工业生产中得到应用。
据国外文献报道，离子氮碳共渗后氧化处理的前提条件是离子氮碳共渗处理后要有较厚的化合物层，这样才能在后氧化处理过程中获得致密的Fe3O4层，达到耐蚀目的。
氮碳共渗后氧化常用温度一般不低于560℃，对于高强度工件，采用氮碳共渗后氧化工艺存在降低材料原有强度的可能，因而有必要研究氮碳共渗后氧化对常用钢力学性能的影响。
一、试验件及试验方法获得40Cr、30CrMnSiA、42CrMo等常用调质结构钢和PH13-8Mo沉淀硬化不锈钢的机械加工试件在氮碳共渗后氧化处理前后的强度、硬度等数据，为判断产品工件可否进行氮碳共渗后氧化处理及如何获得要求的最终力学性能提供指导与借鉴。
试验条件见表1。
表1 渗氮后氧化对常用钢力学性能影响试验条件图1 标准拉伸试样图2 标准冲击试样图3 拉伸、冲击试验件（材料分别为40Cr、30CrMnSiA、42CrMo、PH13-8Mo）图4 微机控制电液伺服万能试验机图5 万能试验机中的全数字测控系统二、试验结果与分析各试验件检测值见表2～表5。
渗锌合金国家标准【优秀】(文档可以直接使用，也可根据实际需要修订后使用,可编辑推荐下载）渗锌合金工艺的企业标准前言本标准非等效采用英国BS 4921—88《钢铁粉末渗锌》，并对JB/T 5067—91《钢铁制件粉末机械镀锌》进行修订。
本标准与BS 4921 存在以下主要差异：——BS 4921 对螺纹件渗锌提出了预留间隙要求，本标准未作要求。
本标准与JB/T 5067—91 相比主要技术内容改变如下：——将原标准名称“钢铁制件粉末机械镀锌”改为“渗锌合金”，并给予了严格准确的定义；——本标准对渗锌层厚度等级进行了重新划分；——本标准的后处理增加电解、抛光、钝化、有机涂层、高温固化等工艺；；——本标准取消了耐腐蚀试验要求；——原标准的附着强度试验采用锤击法，本标准改为供需双方协商。
本标准的附件 A (标准化的) 用户需要给渗锌合金生产商提供的信息。
本标准由全国金属与非金属覆盖层标准化技术委员会提出并归口。
本标准负责起草单位：河南省长葛市礼阳电气。
本标准参加起草单位：香港典邦国际河南许继电气股份河南平高电气股份河南森源电气股份河南易和电器河南亚丰电瓷电器郑州瑞能电气有限公司郑州华容电气有限公司本标准主要起草人：贾春岭孙战峰张杰张英杰赵振伟赵占红刘军彭雪荣1 范围本标准规定了渗锌合金标准件（以下简称渗锌合金）工艺的技术要求和试验方法。
本标准适用于碳钢、低合金钢、铸铁等材质的零件及构件的渗锌合金处理。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 4956—1985 磁性金属基体上非磁性覆盖层厚度测量磁性法JB/T 5069—1991 钢铁零件渗锌合金属层金相检验方法3 定义3. 1 渗锌合金渗锌合金技术属于金属热处理与冶金结合技术领域，具体是与金属表面防腐层有关的一种渗锌合金的制备工艺，是真空渗锌的基础上发展起来的一种钢铁制件最新的防腐处理工艺，是渗锌工艺的发展和创新，其渗锌过程是取工件（如标准件）若干，喷砂除油除锈，接着敷金属锌粉一同装入炉内密闭后加温至340℃至380℃时保温1小时到1.5小时，渗透固化。
1.钢铁类1. 1.碳素钢。
（1）根据含碳量分低碳钢: 含碳量＜0.25%中碳钢: 含碳量0.25%～0.6%高碳钢: 含碳量＞0.6%（2）按含有害杂质S、P含量分普通碳素钢: 含S、P分别低于0.035%～0.050%和0.035%～0.045%优质碳素钢: 含S、P分别低于0.035%高级优质碳素钢: 含S、P分别低于0.020%～0.030%和0.025%～0.030% （3）按用途分碳素结构钢: 主要用于构件和机器零件。
碳素工具钢: 主要用于刀具、工具量具、模具。
1.2.钢的牌号。
（1）普通碳素结构钢。
屈服点拼音字头Q、屈服极限值（单位MPa）质量等级符号、脱氧方法符号四部分组成。
质量等级四级A.B.C.D表示。
脱氧方法以F、b、Z、TZ分别表示沸腾钢、半镇静钢、镇静钢、特殊镇静钢、例, Q235AF表示屈服极限235MPa、质量等级A.沸腾钢。
（2）优质碳素结构钢。
用两位数字表示含碳量为万分之几。
如45钢, 指含碳量为0.45%45Mn, 指锰的含量较高, 0.7%～1.2%（3）铸造碳钢牌号ZG、屈服极限、横线、抗拉极限表示例ZG200—400表示屈服强度≥200Mpa, 抗拉极限≥400Mpa的铸造碳钢。
（4）碳素工具钢。
含碳量0.65%～1.35%T+数字如T8, 含碳量为0.8%。
T8A, 指高级优质碳素工具钢（5）合金结构钢两位数字+合金元素符号+数字如: 12GrNi3钢, 指含碳量0.12%, 含Gr小于1.5%, 平均含Ni 3%（6）合金工具钢含碳量大于等于1%时不注；小于1%时以千分之几表示。
如9GrSi表示碳量0.9%, 含Gr、Si均小于1.5%（7）滚动轴承钢G+Gr+数字例GGr13表示含Gr小于1.30%,1.3.常见钢材性能1.3.1 45号钢(优质碳素结构钢)（价格: 7元/KG）常见图纸标示：45#, S45C 含碳量：0.45% ；密度：7.85g/cm³抗拉强度: ≥600 (MPa)屈服强度: ≥355 (MPa)是机械设计中使用最多的金属材料, 常用于: 支撑件、普通轴、导向件、定位件、连接件曲轴、传动轴、齿轮、蜗杆、键、销等。
