涡流缺陷检测

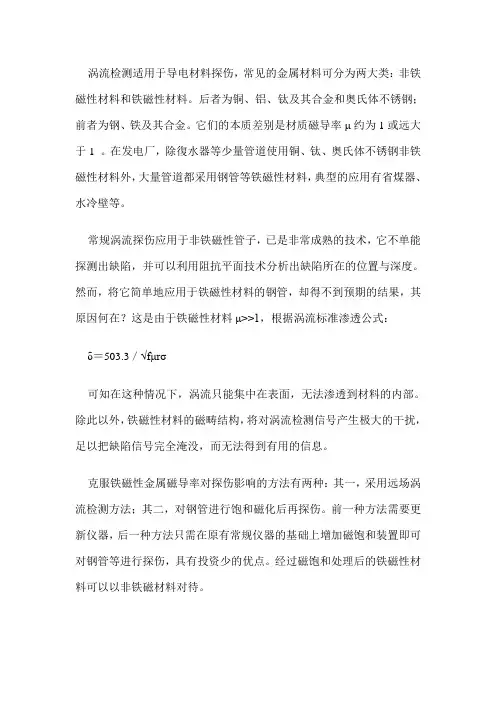

涡流检测适用于导电材料探伤，常见的金属材料可分为两大类：非铁磁性材料和铁磁性材料。

后者为铜、铝、钛及其合金和奥氏体不锈钢；前者为钢、铁及其合金。

它们的本质差别是材质磁导率μ约为1或远大于1 。

在发电厂，除復水器等少量管道使用铜、钛、奥氏体不锈钢非铁磁性材料外，大量管道都采用钢管等铁磁性材料，典型的应用有省煤器、水冷壁等。

常规涡流探伤应用于非铁磁性管子，已是非常成熟的技术，它不单能探测出缺陷，并可以利用阻抗平面技术分析出缺陷所在的位置与深度。

然而，将它简单地应用于铁磁性材料的钢管，却得不到预期的结果，其原因何在？这是由于铁磁性材料μ>>1，根据涡流标准渗透公式：δ＝503.3／√fμrσ可知在这种情况下，涡流只能集中在表面，无法渗透到材料的内部。

除此以外，铁磁性材料的磁畴结构，将对涡流检测信号产生极大的干扰，足以把缺陷信号完全淹没，而无法得到有用的信息。

克服铁磁性金属磁导率对探伤影响的方法有两种：其一，采用远场涡流检测方法；其二，对钢管进行饱和磁化后再探伤。

前一种方法需要更新仪器，后一种方法只需在原有常规仪器的基础上增加磁饱和装置即可对钢管等进行探伤，具有投资少的优点。

经过磁饱和处理后的铁磁性材料可以以非铁磁材料对待。

通常钢管涡流探伤采用通过式磁饱和器。

它是由通有直流电的线圈来产生稳恒强磁场，并借助于导套等高导磁部件将磁场疏导到被检测钢管的探伤部位，使之达到磁饱和状态。

为了充分利用线圈产生的磁场，装置一般都有由铁磁性材料（如纯铁）制作的外壳。

由于纯铁的μ值很大，磁阻很小，泄漏在空间中的磁力线会被铁壳收集，也被疏导到钢管的检测部位。

由于强大的磁化电流通过磁饱和器线圈，会使线圈发热，因此要有良好导热措施，以防线圈烧毁。

磁饱和装置除了用来产生强大的直流磁场外，检测线圈也常常用它来夹持，所以磁饱和装置的结构与检测线圈的外形有着密切关系。

在穿过式涡流探伤中，磁饱和装置中的导套与检测线圈必须保持同心，否则会造成较大的周向灵敏度差，导致漏检和误检。

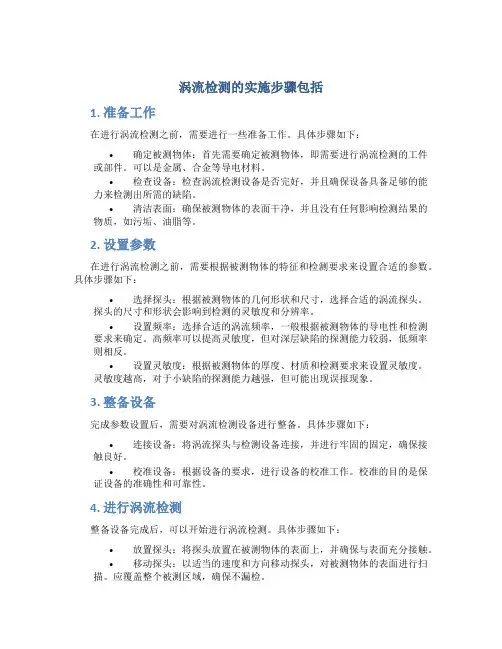

涡流检测的实施步骤包括1. 准备工作在进行涡流检测之前，需要进行一些准备工作。

具体步骤如下：•确定被测物体：首先需要确定被测物体，即需要进行涡流检测的工件或部件。

可以是金属、合金等导电材料。

•检查设备：检查涡流检测设备是否完好，并且确保设备具备足够的能力来检测出所需的缺陷。

•清洁表面：确保被测物体的表面干净，并且没有任何影响检测结果的物质，如污垢、油脂等。

2. 设置参数在进行涡流检测之前，需要根据被测物体的特征和检测要求来设置合适的参数。

具体步骤如下：•选择探头：根据被测物体的几何形状和尺寸，选择合适的涡流探头。

探头的尺寸和形状会影响到检测的灵敏度和分辨率。

•设置频率：选择合适的涡流频率，一般根据被测物体的导电性和检测要求来确定。

高频率可以提高灵敏度，但对深层缺陷的探测能力较弱，低频率则相反。

•设置灵敏度：根据被测物体的厚度、材质和检测要求来设置灵敏度。

灵敏度越高，对于小缺陷的探测能力越强，但可能出现误报现象。

3. 整备设备完成参数设置后，需要对涡流检测设备进行整备。

具体步骤如下：•连接设备：将涡流探头与检测设备连接，并进行牢固的固定，确保接触良好。

•校准设备：根据设备的要求，进行设备的校准工作。

校准的目的是保证设备的准确性和可靠性。

4. 进行涡流检测整备设备完成后，可以开始进行涡流检测。

具体步骤如下：•放置探头：将探头放置在被测物体的表面上，并确保与表面充分接触。

•移动探头：以适当的速度和方向移动探头，对被测物体的表面进行扫描。

应覆盖整个被测区域，确保不漏检。

•检测结果：根据设备的反馈，观察和记录涡流检测的结果。

发现任何缺陷或异常情况时，应及时采取进一步的措施。

5. 结果分析完成涡流检测后，需要对结果进行分析和评估。

具体步骤如下：•分析数据：将涡流检测的数据进行整理和分析。

根据数据，可以判断出是否存在缺陷，并对缺陷进行分类和定位。

•评估结果：根据检测结果和缺陷的性质，对被测物体的质量进行评估。

涡流检测原理涡流检测是一种无损检测技术，其目的是检测材料或部件的表面、层间欠完整性，例如裂纹、变形、脆性断裂和腐蚀情况等，也可以用于评估局部的深层结构材料变化。

涡流检测技术利用电磁原理，通过发射和接收脉冲磁场来检测材料表面及其内部的缺陷。

发射的磁场会对缺陷表面以及外部环境产生涡流，而接收器可以接收到这些变化之后的磁场，并将其变换成一个信号。

涡流检测原理主要分两大类，即环境涡流检测(ECT)和带电涡流检测(DCT)。

环境涡流检测是利用磁场感应的涡流动态信号，而带电涡流检测则是利用功率驱动的小的信号电流来检测涡流信号。

环境涡流检测方法，可以利用脉冲磁场来检测工件表面上的裂纹或其它缺陷，经过脉冲磁场作用后，在缺陷处会形成环境涡流，接收装置可以探测到这种涡流脉冲信号。

通过对涡流脉冲信号进行分析，可以判断缺陷的位置、大小和类型。

带电涡流检测原理，其实就是通过一个驱动电源，将一定强度的电流通过工件表面，产生一系列的反应涡流，然后由接收装置接收这些涡流反应信号，经过处理后，可以确定出检测部位的细微缺陷和状态。

另外，对于绝缘材料或其他对电流非常敏感的材料，可以使用非带电涡流检测。

这种检测方法是通过自然风吹动检测物体的表面，从而形成涡流信号，然后用接收装置接收这些信号，根据信号的强弱判断缺陷的位置、大小等，可以检测出绝缘材料或其他对电流敏感的材料的表面细小的缺陷。

总之，涡流检测是一种重要的无损检测技术，它利用电磁原理，利用脉冲磁场、驱动电源电流以及自然风吹动等多种方式，可以快速有效地检测出材料表面及其内部的裂纹、变形、脆性断裂和腐蚀情况等，为材料的质量检测提供了可靠的依据。

涡流探伤检测的原理和应用1. 原理介绍涡流探伤检测是一种无损检测技术，通过利用涡流感应原理来检测材料中的缺陷和表面裂纹。

涡流探伤检测主要适用于导电材料，如金属材料。

涡流探伤的原理基于法拉第电磁感应定律。

当交变电流通过线圈时，会在线圈周围产生交变磁场。

当磁场与导体相互作用时，会产生涡电流。

这些涡电流在导体中形成闭合回路，并且会导致磁场中的感应电动势。

涡流的大小和方向取决于导体的电导率和磁场的变化。

在涡流探伤中，线圈会在被检测的材料表面移动。

当线圈接近缺陷或表面裂纹时，由于局部磁场的变化，涡流的大小和分布会发生变化。

这种变化可以通过检测磁场中的感应电动势来识别和定位缺陷。

2. 涡流探伤的应用涡流探伤广泛应用于各个工业领域，主要用于以下几个方面：2.1 缺陷检测涡流探伤可用于检测材料中的缺陷，如裂纹、松动部分和孔洞等。

通过检测涡流的变化，可以判断缺陷的位置、形状和大小。

这对于确保材料的质量和安全性非常重要。

2.2 表面质量检查涡流探伤也可以用来检查材料表面的质量，如表面裂纹、划痕和氧化等。

通过对表面涡流的变化进行分析，可以快速发现表面缺陷，并及时采取修复措施。

2.3 零部件排序和分级在制造业中，涡流探伤可以用来对零部件进行排序和分级。

通过检测涡流的变化，可以判断零部件是否符合规格要求，并将其按照质量等级进行分类。

这有助于提高生产效率和产品质量。

2.4 腐蚀检测涡流探伤也可用于检测材料表面的腐蚀情况。

由于腐蚀会改变材料的电导率，涡流探测能够检测到这种电导率的变化，并通过分析涡流的特征来确定腐蚀的程度和位置。

3. 涡流探伤的优势涡流探伤具有以下几个优势：•无需接触被检测材料，非破坏性检测•可对复杂形状的零部件进行检测•检测速度快，可以实现自动化检测•检测结果直观易读，可进行定量化分析4. 涡流探伤的局限性涡流探伤也存在一些局限性：•只适用于导电材料，无法用于非导电材料的检测•线圈的质量和设计对检测结果有较大影响•检测深度有限，无法检测材料内部的缺陷•检测结果受材料的性质和表面状态影响较大5. 结论涡流探测作为一种非破坏性检测技术，具有广泛的应用前景。

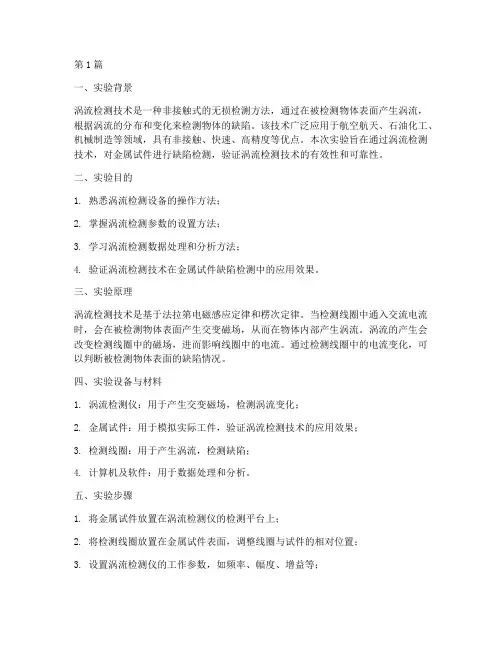

第1篇一、实验背景涡流检测技术是一种非接触式的无损检测方法，通过在被检测物体表面产生涡流，根据涡流的分布和变化来检测物体的缺陷。

该技术广泛应用于航空航天、石油化工、机械制造等领域，具有非接触、快速、高精度等优点。

本次实验旨在通过涡流检测技术，对金属试件进行缺陷检测，验证涡流检测技术的有效性和可靠性。

二、实验目的1. 熟悉涡流检测设备的操作方法；2. 掌握涡流检测参数的设置方法；3. 学习涡流检测数据处理和分析方法；4. 验证涡流检测技术在金属试件缺陷检测中的应用效果。

三、实验原理涡流检测技术是基于法拉第电磁感应定律和楞次定律。

当检测线圈中通入交流电流时，会在被检测物体表面产生交变磁场，从而在物体内部产生涡流。

涡流的产生会改变检测线圈中的磁场，进而影响线圈中的电流。

通过检测线圈中的电流变化，可以判断被检测物体表面的缺陷情况。

四、实验设备与材料1. 涡流检测仪：用于产生交变磁场，检测涡流变化；2. 金属试件：用于模拟实际工件，验证涡流检测技术的应用效果；3. 检测线圈：用于产生涡流，检测缺陷；4. 计算机及软件：用于数据处理和分析。

五、实验步骤1. 将金属试件放置在涡流检测仪的检测平台上；2. 将检测线圈放置在金属试件表面，调整线圈与试件的相对位置；3. 设置涡流检测仪的工作参数，如频率、幅度、增益等；4. 启动涡流检测仪，观察检测线圈中的电流变化；5. 分析电流变化，判断金属试件表面的缺陷情况；6. 改变检测参数，观察电流变化，验证参数对检测结果的影响；7. 记录实验数据，进行数据处理和分析。

六、实验结果与分析1. 在实验过程中，发现金属试件表面存在明显的缺陷，涡流检测仪能够准确检测出缺陷的位置和大小；2. 通过调整涡流检测仪的工作参数，发现参数对检测结果有显著影响。

适当调整参数，可以提高检测精度和灵敏度；3. 实验结果表明，涡流检测技术在金属试件缺陷检测中具有较好的应用效果，可以满足实际工程需求。

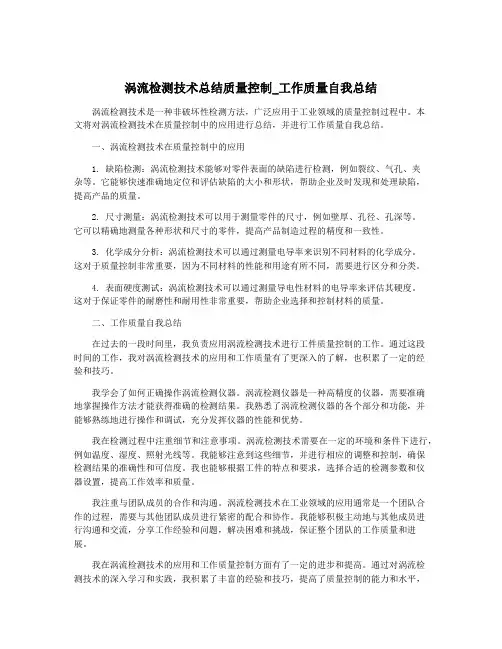

涡流检测技术总结质量控制_工作质量自我总结涡流检测技术是一种非破坏性检测方法，广泛应用于工业领域的质量控制过程中。

本文将对涡流检测技术在质量控制中的应用进行总结，并进行工作质量自我总结。

一、涡流检测技术在质量控制中的应用1. 缺陷检测：涡流检测技术能够对零件表面的缺陷进行检测，例如裂纹、气孔、夹杂等。

它能够快速准确地定位和评估缺陷的大小和形状，帮助企业及时发现和处理缺陷，提高产品的质量。

2. 尺寸测量：涡流检测技术可以用于测量零件的尺寸，例如壁厚、孔径、孔深等。

它可以精确地测量各种形状和尺寸的零件，提高产品制造过程的精度和一致性。

3. 化学成分分析：涡流检测技术可以通过测量电导率来识别不同材料的化学成分。

这对于质量控制非常重要，因为不同材料的性能和用途有所不同，需要进行区分和分类。

4. 表面硬度测试：涡流检测技术可以通过测量导电性材料的电导率来评估其硬度。

这对于保证零件的耐磨性和耐用性非常重要，帮助企业选择和控制材料的质量。

二、工作质量自我总结在过去的一段时间里，我负责应用涡流检测技术进行工件质量控制的工作。

通过这段时间的工作，我对涡流检测技术的应用和工作质量有了更深入的了解，也积累了一定的经验和技巧。

我学会了如何正确操作涡流检测仪器。

涡流检测仪器是一种高精度的仪器，需要准确地掌握操作方法才能获得准确的检测结果。

我熟悉了涡流检测仪器的各个部分和功能，并能够熟练地进行操作和调试，充分发挥仪器的性能和优势。

我在检测过程中注重细节和注意事项。

涡流检测技术需要在一定的环境和条件下进行，例如温度、湿度、照射光线等。

我能够注意到这些细节，并进行相应的调整和控制，确保检测结果的准确性和可信度。

我也能够根据工件的特点和要求，选择合适的检测参数和仪器设置，提高工作效率和质量。

我注重与团队成员的合作和沟通。

涡流检测技术在工业领域的应用通常是一个团队合作的过程，需要与其他团队成员进行紧密的配合和协作。

我能够积极主动地与其他成员进行沟通和交流，分享工作经验和问题，解决困难和挑战，保证整个团队的工作质量和进展。

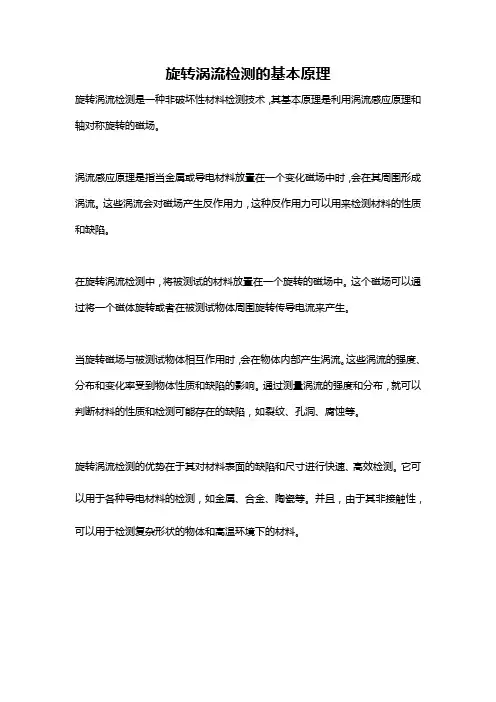

旋转涡流检测的基本原理
旋转涡流检测是一种非破坏性材料检测技术，其基本原理是利用涡流感应原理和轴对称旋转的磁场。

涡流感应原理是指当金属或导电材料放置在一个变化磁场中时，会在其周围形成涡流。

这些涡流会对磁场产生反作用力，这种反作用力可以用来检测材料的性质和缺陷。

在旋转涡流检测中，将被测试的材料放置在一个旋转的磁场中。

这个磁场可以通过将一个磁体旋转或者在被测试物体周围旋转传导电流来产生。

当旋转磁场与被测试物体相互作用时，会在物体内部产生涡流。

这些涡流的强度、分布和变化率受到物体性质和缺陷的影响。

通过测量涡流的强度和分布，就可以判断材料的性质和检测可能存在的缺陷，如裂纹、孔洞、腐蚀等。

旋转涡流检测的优势在于其对材料表面的缺陷和尺寸进行快速、高效检测。

它可以用于各种导电材料的检测，如金属、合金、陶瓷等。

并且，由于其非接触性，可以用于检测复杂形状的物体和高温环境下的材料。

涡流检测1 总则1.1 适用范围本通用工艺规定了承压设备涡流检测方法及质量分级要求，适用于承压设备用导电性金属材料和焊接接头表面及近表面缺陷检测。

1.2 引用标准、规程、法规GB/T 5126 铝及铝合金冷拉薄壁管材涡流探伤方法GB/T 5248 铜及铜合金无缝管涡流探伤方法GB/T 7735 钢管涡流探伤检验方法GB/T 12604.6 无损检测术语涡流检测GB/T 14480 涡流探伤系统性能测试方法JB/T4730.1 承压设备无损检测第1部分：通用要求2 一般要求2.1 检测系统2.1.1 涡流检测系统一般包括涡流检测仪、检测线圈及辅助装置（如磁饱和装置、机械传动装置、记录装置、退磁装置等）。

2.1.2 涡流检测系统应能以适当频率的交变信号激励检测线圈，并能够感应和处理检测线圈对被检测对象电磁特性变化所产生的响应。

2.1.3 涡流检测系统性能应满足本部分及相关标准要求，有关仪器性能的测试项目与测试方法参照GB/T 14480等的有关要求进行。

2.1.3.1 检测能力应满足产品验收标准或技术合同确定的要求。

2.1.3.2 对管材相同尺寸人工缺陷响应的周向灵敏度差应不大于3dB。

2.1.3.3 端部检测盲区应满足产品验收标准或技术合同的有关要求。

2.1.3.4 检测系统的缺陷分辨力一般应优于30mm，如果产品验收标准或技术合同另有明确要求，按产品验收标准或技术合同规定执行。

2.1.3.5 检测仪器应具有可显示检测信号幅度和相位的功能，仪器的激励频率调节和增益范围应满足检测要求。

2.1.4 检测线圈的形式和有关参数应与所使用的检测仪器、检测对象和检测要求相适应。

2.1.5 磁化装置应能连续对检测线圈通过的被检件或其局部进行饱和磁化处理。

若被检件不允许存在剩磁，磁化装置还应配备退磁装置，该装置应能有效去除被检件的剩磁。

2.1.6 机械传动装置应能保证被检件与检测线圈之间以规定的方式平稳地作相对运动，且不应造成被检件表面损伤，不应有影响检验信号的振动。

涡流探伤的基本概念涡流探伤是一种非破坏性检测技术，它利用交流电磁场在导体中产生的涡流来检测材料中的缺陷和异物。

涡流探伤技术广泛应用于航空、航天、汽车、电力、石油化工等领域，是一种高效、准确、可靠的检测方法。

涡流探伤的基本原理是利用交流电磁场在导体中产生的涡流来检测材料中的缺陷和异物。

当交流电磁场通过导体时，会在导体内部产生涡流。

涡流的大小和方向取决于导体的电导率、磁导率和交流电磁场的频率和强度。

当涡流遇到材料中的缺陷或异物时，会发生反射、散射和吸收，从而改变涡流的大小和方向。

通过检测涡流的变化，可以确定材料中的缺陷和异物的位置、形状和大小。

涡流探伤的应用范围非常广泛，包括金属、合金、陶瓷、塑料、橡胶等材料的检测。

涡流探伤可以检测出各种缺陷和异物，如裂纹、孔洞、夹杂、气泡、疏松、热裂纹、疲劳裂纹、焊接缺陷等。

涡流探伤还可以检测材料的导电性、磁性、硬度等物理性质。

涡流探伤的优点是非破坏性、高效、准确、可靠、灵敏度高、适用范围广、操作简单等。

涡流探伤可以在不破坏材料的情况下检测出材料中的缺陷和异物，避免了对材料的损伤和浪费。

涡流探伤的检测速度快，可以在短时间内完成大量的检测工作。

涡流探伤的检测结果准确可靠，可以对材料中的缺陷和异物进行定量分析和评估。

涡流探伤的灵敏度高，可以检测出微小的缺陷和异物。

涡流探伤适用范围广，可以检测各种材料的缺陷和异物。

涡流探伤的操作简单，不需要复杂的设备和技术，可以在现场进行检测。

涡流探伤的缺点是受材料电导率和厚度的影响，对于非导电材料和厚度较大的材料检测效果较差。

涡流探伤的检测深度有限，只能检测材料表面附近的缺陷和异物。

涡流探伤的检测结果受到环境因素的影响，如温度、湿度、磁场等。

总之，涡流探伤是一种非破坏性检测技术，具有高效、准确、可靠、灵敏度高、适用范围广、操作简单等优点。

涡流探伤可以检测出各种材料中的缺陷和异物，是一种重要的质量控制和安全保障手段。

涡流探伤技术的不断发展和改进，将进一步提高其检测效率和精度，为各行各业提供更好的服务。

简述涡流检测的特点及应用涡流检测是一种非破坏性的材料检测方法，它基于涡流的产生和衰减原理，利用交变磁场的作用产生涡流，并通过对涡流的测量来评估材料的质量。

涡流检测具有高灵敏度、无需接触和快速实施等特点，广泛应用于各个领域。

涡流检测的原理是基于法拉第电磁感应定律和涡流衰减规律。

当交变磁场通过导体表面时，由于电磁感应，导体表面将产生涡流。

涡流在导体内部空间分布，并且随着时间的推移而衰减。

导体的缺陷会影响涡流的形成和衰减，导致涡流信号的变化。

通过测量涡流信号的幅度和相位差等参数，可以评估材料的表面和内部缺陷。

涡流检测具有以下特点：1. 高灵敏度：涡流检测对于微小缺陷具有很高的灵敏度，可以检测到毫米级或更小的缺陷。

2. 无需接触：涡流检测只需要将检测线圈靠近被检测材料表面，无需直接接触材料，因此不会对材料造成损伤。

3. 快速实施：涡流检测的实施速度很快，通常只需要几秒钟或几分钟即可完成一个检测任务。

4. 高精度：涡流检测可以测量涡流信号的幅度和相位差等参数，能够提供更丰富的信息，实现对缺陷类型和尺寸的准确评估。

5. 广泛应用：涡流检测可以应用于各种导电材料的检测，例如金属和合金材料，可以检测到表面和内部缺陷，如裂纹、疲劳损伤、缺陷等。

涡流检测在许多领域中得到广泛应用，包括：1. 金属材料检测：涡流检测可以用于金属材料的表面和内部缺陷检测，如焊接接头、铸件、锻件等的裂纹和孔洞。

2. 航空航天工业：在航空航天工业中，涡流检测被广泛应用于飞机结构件、发动机零部件、涡轮叶片等的缺陷检测，以确保其安全可靠。

3. 轨道交通：在铁路和地铁行业中，涡流检测可以用来检测铁轨、车轮、轴承等关键部件的裂纹和疲劳损伤，提高运行安全性和可靠性。

4. 石油和化工行业：在石油和化工行业中，涡流检测可用于管道、容器、阀门等设备的缺陷检测，以防止泄漏和事故发生。

5. 电力行业：在电力行业中，涡流检测可以用于发电设备、变压器、电缆等关键部件的缺陷检测，确保电力系统的安全运行。

穿过式涡流检测是涡流检测的一种，而涡流检测又是无损检测的方法之一。

涡流会影响线圈电流，使其发生变化，这样就能检测到工件内是否存在缺陷。

下面我们就来看一看关于涡流检测的一些小知识，方面我们对其有更多的认知。

1、涡流检测的基本原理：将通有交流电的线圈置于待测的金属板上或套在待测的金属管外。

这时线圈内及其附近将产生交变磁场，使试件中产生呈旋涡状的感应交变电流，称为涡流。

涡流的分布和大小，除与线圈的形状和尺寸、交流电流的大小和频率等有关外，还取决于试件的电导率、磁导率、形状和尺寸、与线圈的距离以及表面有无裂纹缺陷等。

因而，在保持其他因素相对不变的条件下，用一探测线圈测量涡流所引起的磁场变化，可推知试件中涡流的大小和相位变化，进而获得有关电导率、缺陷、材质状况和其他物理量(如形状、尺寸等)的变化或缺陷存在等信息。

但由于涡流是交变电流，具有集肤效应，所检测到的信息仅能反映试件表面或近表面处的情况。

2、涡流检测的应用：按试件的形状和检测目的的不同，可采用不同形式的线圈,通常有穿过式、探头式和插入式线圈3种。

穿过式线圈用来检测管材、棒材和线材，它的内径略大于被检物件，使用时使被检物体以一定的速度在线圈内通过，可发现裂纹、夹杂、凹坑等缺陷。

探头式线圈适用于对试件进行局部探测。

应用时线圈置于金属板、管或其他零件上，可检查飞机起落撑杆内筒上和涡轮发动机叶片上的疲劳裂纹等。

插入式线圈也称内部探头，是放在管子或零件的孔内用来作内壁检测，可用于检查各种管道内壁的腐蚀程度等。

为了提高检测灵敏度，探头式和插入式线圈大多装有磁芯。

涡流法主要用于生产线上的金属管、棒、线的快速检测以及大批量零件如轴承钢球、汽门等的探伤（这时除涡流仪器外尚须配备自动装卸和传送的机械装置）、材质分选和硬度测量，也可用来测量镀层和涂膜的厚度。

3、涡流检测的优缺点：涡流检测时线圈不需与被测物直接接触，可进行高速检测,易于实现自动化,但不适用于形状复杂的零件,而且只能检测导电材料的表面和近表面缺陷,检测结果也易于受到材料本身及其他因素的干扰。
