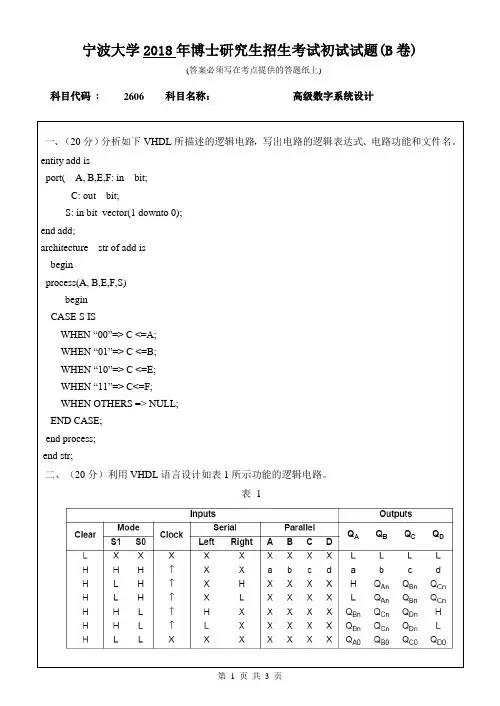

宁波大学 2018 年博士研究生招生考试初试试题(B 卷)
(答案必须写在考点提供的答题纸上)
科目代码 :
2606
科目名称：
高级数字系统设计
一、 （20 分） 分析如下 VHDL 所描述的逻辑电路，写出电路的逻辑表达式、电路功能和文件名。 entity add is port( A, B,E,F: in bit; C: out bit; S: in bit_vector(1 downto 0); end add; architecture str of add is begin process(A, B,E,F,S) begin CASE S IS WHEN “00”=> C <=A; WHEN “01”=> C <=B; WHEN “10”=> C <=E; WHEN “11”=> C<=F; WHEN OTHERS => NULL; END CASE; end process; end str; 二、（20 分）利用 VHDL 语言设计如表 1 所示功能的逻辑电路。 表 1
Start A B 4 3 乘法电路 7 P
图1
第 3 页 共 3 页
第 1 页 共 3 页
宁波大学 2018 年博士研究生招生考试初试试题(B 卷)
(答案必须写在考点提供的答题纸上)
Hale Waihona Puke 科目代码 :2606
科目名称：
高级数字系统设计
三、（20 分）分析如下 VHDL 所描述的电路，写出电路的功能。 LIBRARY ieee; USE ieee.std_logic_1164.all; ENTITY count IS PORT (D: IN Q: OUT END count; ARCHITECTURE a OF count IS SIGNAL temp: INTEGER Range 0 TO 15; BEGIN PROCESS (clk, nR) BEGIN IF nR = '0' THEN temp <= 0; ELSIF (clk'EVENT AND clk = '1') THEN IF nLD = ‘0' THEN temp <= D; ELSE IF A='1' THEN temp <= temp + 1; ELSIF A = '0' then IF temp < 9 then temp <= temp+1; Else End if; END IF; END IF; END IF; END PROCESS; Q <= temp; END a;
