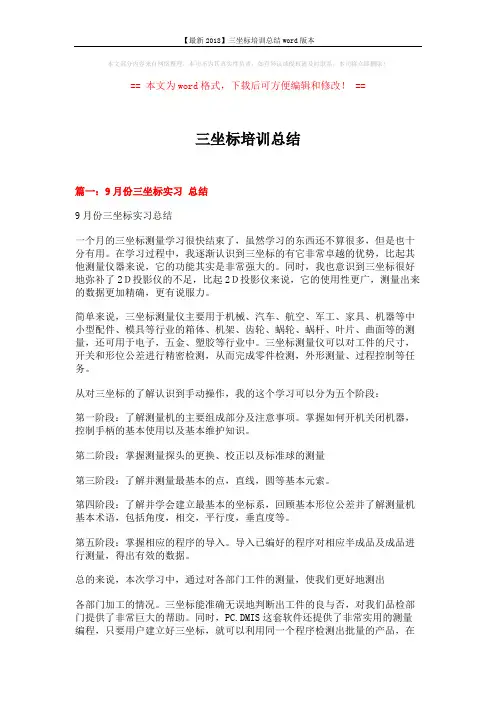

三坐标培训总结

三坐标培训总结

篇一:9月份三坐标实习总结

9月份三坐标实习总结

一个月的三坐标测量学习很快结束了～虽然学习的东西还不算很多～但是也十分有用。在学习过程中～我逐渐认识到三坐标的有它非常卓越的优势～比起其他测量仪器来说～它的功能其实是非常强大的。同时～我也意识到三坐标很好地弥补了2,投影仪的不足～比起2,投影仪来说～它的使用性更广～测量出来的数据更加精确～更有说服力。

简单来说～三坐标测量仪主要用于机械、汽车、航空、军工、家具、机器等中小型配件、模具等行业的箱体、机架、齿轮、蜗轮、蜗杆、叶片、曲面等的测量～还可用于电子～五金、塑胶等行业中。三坐标测量仪可以对工件的尺寸～开关和形位公差进行精密检测～从而完成零件检测～外形测量、过程控制等任务。

从对三坐标的了解认识到手动操作～我的这个学习可以分为五个阶段:

第一阶段:了解测量机的主要组成部分及注意事项。掌握如何开机关闭机器～控制手柄的基本使用以及基本维护知识。

第二阶段:掌握测量探头的更换、校正以及标准球的测

量

第三阶段:了解并测量最基本的点～直线～圆等基本元索。

第四阶段:了解并学会建立最基本的坐标系～回顾基本形位公差并了解测量机基本术语～包括角度～相交～平行度～垂直度等。

第五阶段:掌握相应的程序的导入。导入已编好的程序对相应半成品及成品进行测量～得出有效的数据。

总的来说～本次学习中～通过对各部门工件的测量～使我们更好地测出 各部门加工的情况。三坐标能准确无误地判断出工件的良与否～对我们品检部门提供了非常巨大的帮助。同时～PC.DMIS这套软件还提供了非常实用的测量编程～只要用户建立好三坐标～就可以利用同一个程序检测出批量的产品～在很大程度上～提高我们的效率～减少了人为的误差～提高了测量准确性与范围。这也是我之前想也没有想到过的事情。

当时～我手中有本关于三坐标的教材～一时也看不懂～但通过这数日来的初步学习了解以及自己对测量机零件检测的日常观察所得～使我对测量技术有了更进一步的了解。

梁兆权

2013/10/4

篇二:三坐标测量仪培训报告

三坐标测量仪培训报告

通过两天的培训学习～培训老师主要对三坐标测量仪探针校准、几何元素的测量、元素构造与组合、形状和位臵公差评定和CNC测量程序的编制和运行～以及结合实体样件进行了实际操作的学习讲解～学习的大致内容与我们目前的操作方法基本是一致的。在学习之前所要的特性元素我们需要通过较多的元素构造或元素组合才能完成～通过学习发现有些元素构造或元素组合是可以通过其他构造进行简化实现的～拓展了我们在元素构造和组合以及形位公差测定方面的思维～由点到线、线到面使我们对三坐标测量仪的检测特性更深层次的了解～在以后的实际操作中可以更好的进行应用～操作效率上可以更好的得到提高。以下是我作出的一些主要培训总结: 一、三坐标测量仪使用环境

a、环境温度在,18，22,?～每小时温度变化不超过1?, b、环境湿度要求40%，60%, c、空气过滤器对压缩空气进行过滤除尘、除油、除水～压缩空气压力在,5，8,bar d、UPS稳压电源正常～主要是电压稳压储电～防止突然断电下测试硬件及软件的损坏发生。 二、三坐标测量仪硬件及软件的操作使用 1、探针校准

探针与测针的概念不同～探针是指不同的红宝石半径或

不同的测杆长度来区分探针～实验室目前探针有:1.5×30、3×33、3×50、5×75,测针是指同一个探针～即红宝石半径相同、测杆长度相同的探针的不同测量角度来区别的～所以一个探针可以定义多个测针。校准探针的主要目的是为了得到探针红宝石的半径以及主探针与工作探针的相互关系。

探针校准的步骤如下:

a、更换主探针MasterProte～使用主探针MasterProte对参考球进行定位,

b、对参考球进行定位有两种模式～校准被动探针为探头扫描模式～几何尺寸再校准模式为只打点不扫描～几何尺寸再校准模式是在校准被动探针模式基础上进行的, c、定位参考求第一步需输入参考球轴的角度～角度是由从上向下投影观察支杆在参考球坐标的范围以及支杆的斜角确定的,如图,,

d、手动移动探针到参考球正上方测量一点～之后Calypso 会自动完成参考球位臵的定义～定义结果会显示在窗口中。检查参考球直径的标准偏差是否接近0.001mm, e、参考球位臵定义后～必须卸下主探针插入测量探针更换需要校准的工作探针～可以通

过探针列表使用情况进行选择探针～然后手动更换探针,

f、选择需要校准的测针～若测针方向不同～可以重新定义测针或插入新的测针。 g、沿探针轴向在参考球正上方测

量一点～之后Calypso 会自动完成参考球位臵的定义～定义结果会显示在窗口中～检查参考球直径的标准偏差是否接近0.001mm～至此完成了该探针的第一个测针的校准工作, h、若需要校准其他测针～重复e到g。 i、主探针MasterProte进行参考球定位好后～选择“

探针校准”可以直接对已经定义

的测针进行列表自动完成校准,包括旋转角度所有自动完成,, 2、几何元素的测量

在应用元素自动识别的情况下～只要在工件上简单探测几何元素。Calypso 自动在元素列表中输入被识别的元素并打开定义模板。定义模板为你提供几个选项来定义元素。 测量的几何元素主要包括:

3、元素构造与组合

元素构造是指通过间接的方法得到一些我们需要却无法直接测量的特征元素。构造是在测量之后进行的～是测量的延伸。由此可以看出～元素构造的基础就是那些已经测量的元素～通过那些已测元素构造出在工件上不能进行测量的元素。

元素构造的基本步骤:

a、在构造菜单中选择你需要的构造～并添加到测量程序中。

b、双击构造图标～或选择构造后点击放大图标,构造的

定义模板打开。

c、使用元素按钮来选择构造所需要的元素。当选择元素时～你可以指定用来评定的是名义形状。

d、点击确定～确认你的选择。

通过元素构造可以构造出垂直线、相交、对称、投影、均值、平移平面、相切、边界点、最大坐标、最小坐标、最大元素、最小元素、圆锥计算、距离、角度、极坐标半径、极坐标极角等元素。除了通过上述方法实现元素构造外～还可以通过回叫定义元素～回叫是一种特殊的构造。可以使用回叫一个或多个元素来产生新元素。 特性是指被测元素或者构造元素尺寸、形状和位臵是否在公差范围内。当选择相应特性后～该特性就会自动增加到特性窗口中。比如在元素圆中～选择圆直径特性后～在特性窗口

中就会自动添加该圆的直径特性图标～从而来判断该圆直径是否在公差范围内～这个公差范围需要手动输入。组合计算就是应用这些元素特性～对元素进行分析得到结果。

通过“尺寸”菜单可以定义如下元素特性:

4、形状和位臵公差评定

形位公差的评定是对元素形状、位臵特性的评定。可以在“形状与位臵”菜单中添加形位公差的评定～基本步骤如下:

a、在“形状与位臵”菜单选择想要添加的形位公差类型,

b、在特性窗口中就会自动添加刚才选择的形位公差～双击添加的形位公差～弹出形位公差定义模板窗口,

c、在形位公差定义模板窗口中相应的元素选择按钮或者元素输入窗口输入形位公差的基本元素,

d、点击“确认”按钮这样在特性窗口中就可以评定一个元素的形位公差了。

在“形状与位臵”菜单中可以定义如下形位公差:

5、CNC测量程序的编制及运行

在CNC测量程序运行之前～要做好仪器归零～准备或校准探针～建立坐标系、设定安全平面、安全距离、回退距离、探针移动等参数检查工作。然后根据测量需要～测量或构造相应的元素～通过元素及构造元素之间的组合来规划元素特性及形位公差的测定。CNC测量程序按上述工作流程编制好后～就可以自动运行了～运行的基本步骤: 点击菜单栏“程序”“CNC-启动”或者工具栏“运行测量程序”～弹出“启动测量”窗口,

b、在“启动测量”窗口中设臵参数。在“选择”选项中～可以选择测量当前特性或者全

部特性,在“结果”选项中～可以选择报告的输出模式～或者清除之前已经测量的结果重新测量,在“CMM”选项中～可以选择“运行顺序”、“运行模式”和“运行速度”,

c、点击“确认”可以运行测量程序了,

d、运行完成后点击“缺省输出”按钮～测量结果就显示出来了。

在测量程序运行过程中可以人为停止程序的运行～一种方式是按操作台的“ESC”按键～ 或者“Cg2”状态窗口栏中的红色取消按钮～但无论哪种方式取消运行后～都要在“Cg2”状态窗口栏中点击绿色继续按钮～这样仪器才能继续正常使用。

篇三:三坐标培训小结

三坐标培训小结

一、三坐标的功能

1、形状反求

2、表面粗糙度测量

3、形位公差测量

二、三坐标的结构

1、三坐标的三轴方向如下图所示

z

x

y 2、三坐标每根轴的机械结构

基本组成为大致为:步进电机、皮带轮、齿形同步带、光栅尺、气浮轴承等组成 其中齿形同步带精度并不是很高～

精度主要由光栅尺来保证。

气浮轴承使每根轴悬空～减小了阻力。

驱动的要求:

1,驱动气浮轴承需要60Mpa的气压。

2,湿度为55%~65%～当湿度低于55%的时候可以使用～但高于65%的时候就会出现问题导致不能驱动。

3,温度保持在20~22?左右

3、三坐标的其他附件

1,安装有配套软件的电脑

2,控制柜

3,空气干冷机、空气压缩机

4,配套的实验物品

5,空调

6,手柄～前后移动可以控制y轴方向移动～左右移动可以控制x轴～左旋控制下降～又旋控制上升。手柄上有急停开关～关机的时候需拍下。还有一个断电保护键～每隔一分钟会是手柄断电～需重新按下后才可以启动。

三、三坐标的操作过程

1、擦灰

三坐标是精密仪器～一点点灰尘颗粒就会造成他的不能正常驱动～所以要擦灰

三坐标需要擦灰的地方主要为大理石质地的导轨～擦拭

的工具为脱脂棉沾无水酒精～ 擦拭方法为以一条线为方向～朝一个方向擦拭 特别注意:::::::

由于无水酒精对金属哟腐蚀～所以一定不能让究竟接触三坐标上面的金属部件～尤其是光栅尺～一旦沾了酒精～光栅尺就废了。

2、开空气干燥机和空气压缩机

顺序为

1,关掉电闸～插空气压缩机的插头

2,关闭空气压缩机的排气阀,红色、小阀门,和与空气干燥机相连的阀,黑色、大阀门,

3,打开电闸～空气压缩机启动～观察压力表读数～当气压升高到0.2Mpa的时候～关闭电闸～拧开压缩缸下面的排水口进行排水～然后拧开排气阀排气,如果不排气后果很严重,～排气之后关掉

4,拔出空气压缩缸的三相电源～插进空气干燥机的电源～打开电闸～让空气干燥机冷却一分钟～关掉电闸

5,插进空气压缩机的三相插头～打开与干燥剂相连的通气阀～打开电闸

6,OK

3、开机

1,观察压力表读数～当气浮轴承压力停止到0.6Mpa的

时候～

2,连接电源～一般将电脑电源、三坐标的电源连接到UPS,不间断电源,上。

3,打开控制柜～先将钥匙顺时针拧开～然后拧开急停开关。

4、触碰式探头的操作

1,将触碰式探头安装到位～接上信号线和电源线

2,打开安装有配套软件的电脑～打开CMMManager软件～并不选择脱机操作。
