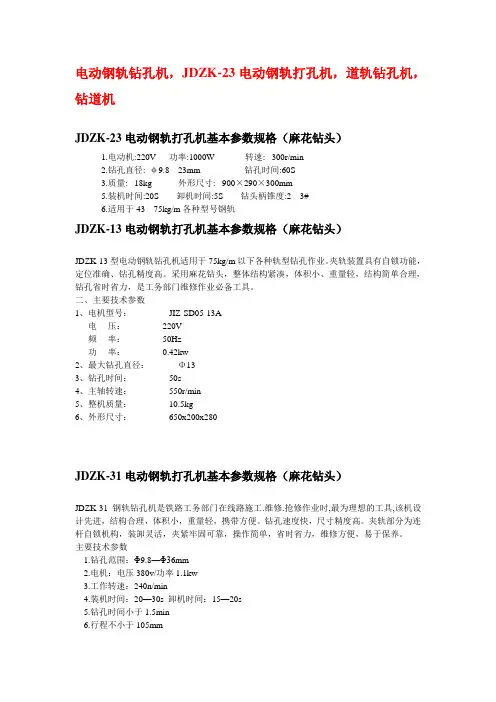

电动钢轨钻孔机，JDZK-23电动钢轨打孔机，道轨钻孔机，钻道机JDZK-23电动钢轨打孔机基本参数规格（麻花钻头）1.电动机:220V 功率:1000W 转速: 300r/min2.钻孔直径: φ9.8---23mm 钻孔时间:60S3.质量: 18kg 外形尺寸: 900×290×300mm5.装机时间:20S 卸机时间:5S 钻头柄锥度:2---3#6.适用于43---75kg/m各种型号钢轨JDZK-13电动钢轨打孔机基本参数规格（麻花钻头）JDZK-13型电动钢轨钻孔机适用于75kg/m以下各种轨型钻孔作业。
夹轨装置具有自锁功能，定位准确、钻孔精度高。
采用麻花钻头，整体结构紧凑，体积小、重量轻，结构简单合理，钻孔省时省力，是工务部门维修作业必备工具。
二、主要技术参数1、电机型号：JIZ-SD05-13A电压：220V频率：50Hz功率：0.42kw2、最大钻孔直径：Φ133、钻孔时间：50s4、主轴转速：550r/min5、整机质量：10.5kg6、外形尺寸：650x200x280JDZK-31电动钢轨打孔机基本参数规格（麻花钻头）JDZK-31钢轨钻孔机是铁路工务部门在线路施工.维修.抢修作业时,最为理想的工具,该机设计先进，结构合理，体积小，重量轻，携带方便。
钻孔速度快，尺寸精度高。
夹轨部分为连杆自锁机构，装卸灵活，夹紧牢固可靠，操作简单，省时省力，维修方便，易于保养。
主要技术参数1.钻孔范围：Φ9.8—Φ36mm2.电机：电压380v/功率1.1kw3.工作转速：240n/min4.装机时间：20—30s 卸机时间：15—20s5.钻孔时间小于1.5min6.行程不小于105mm7.孔经偏差：±0.5mm8.外型尺寸：700×420×360（mm）9.整机重量：30kg10.钻头柄锥度：莫氏3~4#11.适用于43—75kg/m各种型号钢轨结构特点：本机最大特点就是节省钻头，本机采用高数麻花钻头，耐用耐磨。
使用前请仔细阅读说明书NZG-31型钢轨钻孔机
产品介绍
NZG-31型内燃钢轨钻孔机操作简便，方便携带，使用安全，是铁道工务维修及抢修作业的必备工具。
作业时卡装牢固，安装准确、拆离迅速，能有效保证行车安全。
NZG-31型内燃钢轨钻孔机适用于43㎏/m～75㎏/m各种钢轨轨型钻孔作业。
整体结构紧凑，是国内质量较轻的一款钻孔机。
夹轨装置具有自锁功能，定位准确、钻孔精度高。
采用空心钻头，根据需要也可装夹φ13.5以下麻花钻，钻孔时具有自动给水功能，是工务部门维修、抢修及大修作业必备工具。
详细信息：
钻孔范围：Φ31mm
功率：2.8马力（日本本田）,3马力（日本本田）,5.5马力
工作转速：260r/min
装机时间：15秒
转孔时间：30-45秒
质量：18.5kg
品牌：铁翔
采用六刃空心钻头，内注水冷却，钻孔效率高。
配有定位尺，不需划线，可精确的钻三个孔。
基本特点：
1、铁路钢轨钻孔专用的工具。
本机适用范围广泛，在线路上和建筑施工及线路大中维修作业中均可使用；该机重量轻、体积小，属
携带式机具。
作业时卡装???牢固，安装准确、拆离迅速，能有效保证行车安全。
2、高速合金钢空心钻头，钻孔时间短，精度高，使用寿命长。
3、本机采用主轴内冷却结构，配有高压冷却壶。
4、适用于30～75kg/m各型钢轨的钻孔作业。
如果贵公司有NZG-31型内燃钢轨钻孔机此方面的计划，与我们联系，我们竭诚为你服务!。
轨道交通毕业设计引言轨道交通是一种高效、安全、环保的城市公共交通系统，随着城市发展和人口增长，轨道交通的重要性日益凸显。
本毕业设计旨在研究轨道交通系统的设计与优化，以提高运输效率和乘客体验。
1. 背景1.1 城市发展需求随着城市化进程的加快，人口集中度不断增加，传统的交通方式已经无法满足人们出行的需求。
轨道交通作为一种公共交通方式，在城市发展中扮演着重要角色。
1.2 轨道交通系统特点轨道交通系统具有以下特点： - 高运输能力：轨道交通可以通过增加列车数量和频率来满足不断增长的乘客需求。
- 低能耗环保：相比汽车等传统交通工具，轨道交通在能源消耗和环境污染方面更为低廉。
- 安全可靠：轨道交通系统具备完善的安全措施，如信号系统和紧急停车装置。
- 准点性高：由于独立运行在轨道上，轨道交通不受交通拥堵等因素的影响，能够保证准点性。
2. 设计与规划2.1 轨道布局设计轨道布局设计是轨道交通系统设计的重要组成部分。
需要考虑以下因素： - 城市规划：根据城市发展规划和人口分布，确定轨道线路的走向和站点设置。
- 运输需求：根据客流量估算和预测，确定轨道线路的运营能力和列车频率。
- 地形地貌：考虑城市地形地貌特点，选择合适的线路类型（地下、高架、地面）。
2.2 车辆设计车辆设计是轨道交通系统设计中的重要环节。
需要考虑以下因素： - 客流容量：根据运输需求和列车频率，确定每列车的客流容量，并进行车厢数量和长度的设计。
- 舒适度：提供舒适的座椅、空调系统等设施，以提升乘客体验。
- 安全性：配备紧急制动装置、防撞装置等安全设备，保障乘客安全。
2.3 站点设计站点是乘客进出轨道交通系统的重要场所。
需要考虑以下因素： - 位置选择：站点应根据城市规划和交通枢纽的位置进行选择，便于乘客出行。
- 设施设置：提供候车亭、自动售票机、无障碍设施等，以提升乘客便利性。
- 安全性：设置安全栏杆、监控设备等，维护乘客安全。
手工、机械钢轨钻孔作业指导书手工、机械钢轨钻孔作业指导书1. 目的与要求目的：在轨端钻制螺栓孔，供钢轨接头联接。
要求：作业人员掌握要领、熟练作业。
2. 适用范围2.1 本作业指导书适用于线路上的钢轨伤损需加固、更换钢轨时配置龙门短轨及无缝线路断轨后临时处理插入短轨的钢轨钻孔作业。
2.2 本作业指导书适用于天窗点内作业。
3. 引用标准《铁路技术管理规程》、《铁路线路修理规则》、《铁路工务安全规则》、《上海铁路局既有线200-250KM/h线路维修管理办法（暂行）》、《上海铁路局电气化铁路安全实施细则》4. 工具材料4.1 手工钻孔扳钻器、扳钻架、钻头、螺孔中心线卡具、1米直钢尺、撬棍、道钉锤、工具锤、扳手、冲子、垫木、水桶、石笔、游标卡尺、圆锉等。
4.2 机械钻孔钻孔机、钢钻、电缆线、触电保护器、螺孔中心线卡具、1米直钢尺、撬棍、道钉锤、工具锤、扳手、冲子、垫木、水桶、石笔、游标卡尺、圆锉等。
5. 作业程序5.1 点名分工工班长组织职工列队点名,明确作业分工项目、内容及时间，所有职工均应按规定使用劳动保护用品。
5.2 安全预想5.2.1 在轨道电路区段作业，撬棍等金属长柄工具，工具在使用中要注意防止连电。
5.2.2 在电气化区段作业时，对电气化及信号装置的连接线，必须保持其正常连接；如需临时拆除时，应由设备管理单位配合，采取相应的安全措施后方准开工。
5.3 工（机）具检查5.3.1 检查工（机）具的安全性能，禁止（工机）具等带病上道作业。
5.3.2 使用的工（机）具必须按照路局文件要求用反光漆（模）进行编号，以防止侵入限界或遗留在线路上。
5.4 设置防护5.4.1 驻站联络员提前40分钟到达车站办理登记手续，了解列车运行情况，及时通知现场防护员；5.4.2 现场防护员根据要求准备好防护标牌，按要求设置防护。
5.5 人机转移5.5.1 现场防护员（联系困难地段增加中间联络员）接到驻站防护员通知后，会同作业负责人，组织所有作业人员在就近安全通道或在路肩上行走至作业地点附近的安全地带。
