kV预装式变电站标准设计概述预装式变电站是一种快速建设和易于移动的高压电力设施，能够在电力系统扩建、供电不足等情况下快速解决电力供应问题。
本文旨在介绍kV预装式变电站的标准设计方案，包括构造、技术标准、设备选型和安装调试等内容。
构造kV预装式变电站是一种可以整体搬迁的高压设施，具有自给自足的能力，同时还能与其他变电站、配电站、线路等组成一个完整的电力系统。
其主要构造包括：箱体预装式变电站的箱体可以采用钢结构、钢筋混凝土或集装箱等材料制成，以确保箱体的牢固性和耐用性。
在箱体的设计中还应考虑到散热、通风、防水等因素，保证设备在变化的环境下正常工作。
转换设备预装式变电站的转换设备包括变压器、断路器、隔离开关、接地开关等，它们的选型应基于设备的功能、技术规格和特殊要求等。
在转换设备的选择中，必须要符合各项标准要求，遵循规范并获得各项认证。
控制系统预装式变电站的控制系统包括自动控制、监测、通信等部分，其功能是监测设备状态、计量数据，向用户通报异常信息，同时对设备的运行模式、保护模式进行控制，保证设备的正常运行并保护设备不受损害。
在控制系统的设计中还应考虑到数据的传输速率、数据采集的精度等因素。
技术标准kV预装式变电站的设计应符合以下技术标准：•《预制式、预装式混凝土房屋设计规范》•《变压器技术条件》•《高压断路器技术条件》•《柱上隔离开关技术条件》•《接地开关技术条件》•《金属氧化物避雷器技术条件》设备选型在kV预装式变电站的设备选型中，必须要考虑到以下因素：•电压等级•负荷容量•设备技术规格•技术标准•工作环境条件为了确保kV预装式变电站的正常运行，必须使用符合标准要求且经过严格产品认证的设备和元器件。
安装调试kV预装式变电站的安装调试包括以下内容：•基础工程•箱体安装•设备安装和连线•接地•调试运行在安装调试之前，必须要进行充分的场地勘测，确保场地满足设计和建设要求。
安装调试过程中，必须要按照设计图纸和技术标准要求进行操作，检测运行是否正常并进行必要的校准和调试。
10kV预装式（美式）变电站技术规范书目录1. 总则2. 技术标准3. 使用环境条件4. 产品技术参数5. 技术性能要求6. 供货范围7. 质量保证及试验8. 卖方应提供的供货范围和技术文件9. 包装、运输、起吊、标志、储存附录一对卖方投标文件的要求附录二买方提供的技术文件附录三实验大纲附录四售后服务承诺附录五备品备件及专用工具附录六美式箱变电气接线图1.总则1.1 本设备技术规范书适用于含山县褒禅山路电缆下地工程所用的预装式（美式）变电站，它提出了箱式变的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合或优于本规范书的优质产品。
1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述并征得设计部门和用户的同意。
1.4 本设备规范书所使用的标准如果与卖方所执行的标准不一致时，按较高标准执行。
1.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。
1.6 本设备规范书未尽事宜，由买卖双方协商确定。
2.技术标准2.1 产品的设计、材料、制造和调试过程中应符合现行的国标电力行业标准及IEC439有关标准的要求外，还应遵循下述标准（不限于）。
下列标准如被修订，请卖方按照最新版本标准使用。
GB1094-1996 《电力变压器》GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》GB311.1-1997 《高压输变电设备的绝缘配合》GB50150-1991 《电气装置安装工程交接试验标准》GB/T7328-1987 《变压器和电抗器的声级测量》GB/T4208-1993 《外壳防护等级》IP代码(IEC529:1989)GB/T17467-1998 《高压/低压预装式变电站》DL/T537-2002 《高压/低压预装式变电站选用守则》GB/T3804-90 《3～63kV交流高压负荷开关》SD320-89 《箱式变电站技术条件》GB191 《包装贮运标志》3.使用环境条件3.1 安装地点：户外；3.2 周围空气温度最高温度： 45℃最低温度： -25℃最大日温差： 25℃3.3 海拔高度: ≤ l000 m（黄海高程）3.4 污秽等级: ≤ III级3.5 风压等级: ≤ 700Pa （相当于风速34m/s）3.6 环境相对湿度：日平均值： 95 %月平均值： 90 %3.7 地震烈度: 8 度水平加速度： 0.2 g垂直加速度： 0.25 g4.产品技术参数4.1 变压器参数表4.2 负荷开关参数表4.3 高压电缆插头参数表4.4 避雷器技术参数表5. 技术性能要求5.1 箱变设计和结构应符合有关国家标准。
YB 系列预装式变电站安装使用说明书产品介绍YB 系列预装式变电站，是由高压装置，变压器，低压装置，计量装置及智能化模块等按照一定的工程方案组成的具有智能控制功能的变配电成套设备。
该产品具有成套性强，占地小，投资少，安装快捷，施工方便，造型美观等特点。
广泛地应用于建筑工地、车站、码头、矿山油田等企事业单位及其它临时供电的场所。
正常使用条件1.环境温度+40℃～25℃；2.海拔高度：≤1000m ；3.相对湿度不超过90％（+25℃时），允许短时达100％；4.安装在没有火灾，爆炸危险，化学腐蚀及剧烈振动的场所；5.特殊使用条件可与公司协商解决。
主要技术参数参数值序号 项目名称单位 高压侧变压器低压侧 1 额定电压 kV 6；10 6；10/0.40.4 2 额定电流 A 20~200 115.5/4000 100~40003 变压器容量 kV A 50~25004 额定短路开断电流 kA 31.5；5030~505 额定短路关合电流 kA 506 额定短时耐受电流 kA/s 20/2 30/17 额定峰值耐受电流kA50 63 8 工频耐压1min （对地/断口） kV 42/48 35 2.5 8雷电冲击耐压（对地/断口） kV75/85 10 箱体防护等级 IP3X IP2X IP3X 11 噪音水平 dB 干变小于65，油变小于55。
12 回路数1~101~2台4~20安装、使用与维护一、安装1）用户按图纸施工，做好箱变土建基础，特别注意基础表面一定要平整，最好在基础面上埋有与箱变底框尺寸相适应的槽钢，并与基础接地网相连接。
2）在箱变基础的一侧或四周埋设好接地极，变压器接地与防雷接地公用一个接地系统，引至箱变基础平台的接地引线不应小与两条，并确保接地电阻R＜4Ω。
3）箱变就位时，应采用专用起吊杆绳进行吊装，如图所示。
4）箱变就位后，其底座与基础两侧的予埋钢板进行可靠焊接，每侧不小于两处，每道焊缝长度不小于50mm。
YB 系列预装式变电站安装使用说明书产品介绍YB 系列预装式变电站，是由高压装置，变压器，低压装置，计量装置及智能化模块等按照一定的工程方案组成的具有智能控制功能的变配电成套设备。
该产品具有成套性强，占地小，投资少，安装快捷，施工方便，造型美观等特点。
广泛地应用于建筑工地、车站、码头、矿山油田等企事业单位及其它临时供电的场所。
正常使用条件1.环境温度+40℃～25℃；2.海拔高度：≤1000m ；3.相对湿度不超过90％（+25℃时），允许短时达100％；4.安装在没有火灾，爆炸危险，化学腐蚀及剧烈振动的场所；5.特殊使用条件可与公司协商解决。
主要技术参数参数值序号 项目名称单位 高压侧变压器低压侧 1 额定电压 kV 6；10 6；10/0.40.4 2 额定电流 A 20~200 115.5/4000 100~40003 变压器容量 kV A 50~25004 额定短路开断电流 kA 31.5；5030~505 额定短路关合电流 kA 506 额定短时耐受电流 kA/s 20/2 30/17 额定峰值耐受电流kA50 63 8 工频耐压1min （对地/断口） kV 42/48 35 2.5 8雷电冲击耐压（对地/断口） kV75/85 10 箱体防护等级 IP3X IP2X IP3X 11 噪音水平 dB 干变小于65，油变小于55。
12 回路数1~101~2台4~20安装、使用与维护一、安装1）用户按图纸施工，做好箱变土建基础，特别注意基础表面一定要平整，最好在基础面上埋有与箱变底框尺寸相适应的槽钢，并与基础接地网相连接。
2）在箱变基础的一侧或四周埋设好接地极，变压器接地与防雷接地公用一个接地系统，引至箱变基础平台的接地引线不应小与两条，并确保接地电阻R＜4Ω。
3）箱变就位时，应采用专用起吊杆绳进行吊装，如图所示。
4）箱变就位后，其底座与基础两侧的予埋钢板进行可靠焊接，每侧不小于两处，每道焊缝长度不小于50mm。
风电场工程35kV预装式变电站技术规范书目录1．总则 (2)2．规范和标准 (3)3．供货范围 (5)4．技术要求 (6)5. 性能保证 (11)6. 设计分工及工作范围 (13)7．质量保证和试验 (14)8．包装、运输和储存 (16)9 铭牌及设备颜色 (16)10 技术数据表 (18)1．总则1.1 本技术规范书适用于某风电场工程35kV预装式变电站（简称箱变）及其附件设备的采购招标技术要求，它提出了该箱式变电站及附属设备的功能设计、使用条件、主要技术参数、结构、性能、试验及所需技术资料等方面的采购技术要求。
1.2 本规范书提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3 在招投标过程中，投标方若对本规范书某条款有特别的建议、方案、技术特点或差异，可在该条款下加以描述和说明。
如有差异（无论多少），均应填写到本技术规范书的差异表中。
如投标方没有对本技术规范书的要求提出书面异议(或差异)，招标方则认为投标方完全接受和同意本技术规范书的要求。
1.4 投标方应执行本招标文件所列标准，有不一致时，按较高标准执行。
投标方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新标准版本。
合同签订后2个月，投标方应按本规范的要求，提出合同设备的设计、制造、检验、试验、装配、安装、调试、试运、验收、运行和维护等标准清单给招标方确认。
1.5 本设备招标技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 如果本技术规范的描述存在矛盾或不一致之处，或本技术规范的技术部分和商务部分在供货范围的描述存在矛盾或不一致之处，或投标方所提供的投标文件前后有不一致的地方，应以更有利于设备安装运行、工程质量为原则，由招标方确定执行原则。
1.7 投标方对供货范围内的成套系统设备（含辅助系统及设备、附件等）负有全责，即包括分包（或对外采购）的产品。
【YBM预装式箱变技术规范】1产品名称、型号及数量1.1 名称：户外10KV箱式变电站1.2 型号：YBM□-12/0.4-1250kVA1.3 数量：台2产品设计标准技术指标：户外箱式变电站各项技术指标应完全满足或更优于下列国家颁布的有关标准：开关设备的所有元器件均符合国家有关标准的要求。
3使用环境a 环境温度：-25℃～+40℃，日温差≤25K。
b 海拔高度：≤2000m。
c 风速：≤34m/s。
d 耐震能力：≤8度。
e 安装厂所：无火灾、爆炸、严重污秽及剧烈震动。
f 月平均相对湿度：90%，日平均相对湿度：95%。
4主要技术参数及要求户外移动式箱式变电站（美式）各项技术参数为：5高压方案：１．高压部分采用负荷开关+熔断器组合电器的方式，负荷开关可带负荷停送电，熔断器具有保护功能，当下侧出现故障时可可起到保护变压器等作用；２．方案采用高压计量方式，配高压计量PT柜，电度表用户自备。
３．高压进线侧A、C两相安装计量CT，计量CT准确等级为0.2s级；高压PT柜内置JSZVR1型计量PT 变比10/0.1准确级0.2级，容量1000V A，保证计量精度。
４．高负荷开关柜采用国内先进的XGN68-12型，完全符合“五防”要求。
操作简单，外形美观大方。
6低压方案：１．低压进线总开关柜一面，按图纸标准进行配置；２．无功补偿柜一面，按图纸标准进行配置；３．低压出线柜两面，按图纸标准进行配置；４．在低压室加装防止凝露的装置。
５．低压开关应操作方便，能保证操作人员安全。
且安装和检修时方便。
7试验：按照国标对10kV箱式变电站进行出厂试验。
1.主回路的工频耐压试验。
2.机械性能、机械操作及机械防误操作装置和电气联锁装置的功能试验。
3.温升试验。
4.主要元器件的试验。
5.国标规定的其它试验。
8技术服务：1．在合同签订后半个月内，供方向需方提供三份：总装图，应表示设备总的装配情况，包括外形尺寸、设备重心位置、总重量、电缆出入口位置、一次主接线图、主要设备的型号以及规格等材料及其它附件；电气原理图，包括电气主接线图、主要设备材料表、有关的二次原理图等。

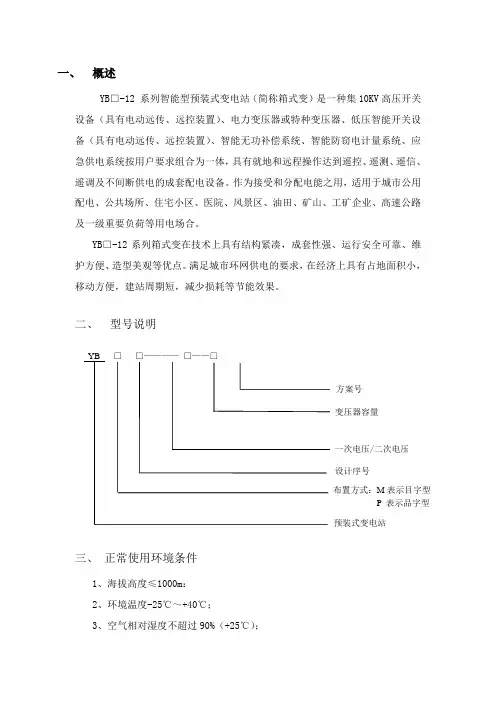

一、概述YB□-12 系列智能型预装式变电站（简称箱式变）是一种集10KV高压开关设备（具有电动远传、远控装置）、电力变压器或特种变压器、低压智能开关设备（具有电动远传、远控装置）、智能无功补偿系统、智能防窃电计量系统、应急供电系统按用户要求组合为一体，具有就地和远程操作达到遥控、遥测、遥信、遥调及不间断供电的成套配电设备。
作为接受和分配电能之用，适用于城市公用配电、公共场所、住宅小区、医院、风景区、油田、矿山、工矿企业、高速公路及一级重要负荷等用电场合。
YB□-12系列箱式变在技术上具有结构紧凑，成套性强、运行安全可靠、维护方便、造型美观等优点。
满足城市环网供电的要求，在经济上具有占地面积小，移动方便，建站周期短，减少损耗等节能效果。
二、型号说明三、正常使用环境条件1、海拔高度≤1000m：2、环境温度-25℃～+40℃；3、空气相对湿度不超过90%（+25℃）；方案号变压器容量一次电压/二次电压设计序号布置方式：M表示目字型P 表示品字型预装式变电站4、风速不大于35m/s;5、地震水平加速≤²，垂直加速度≤²6、产品安装在无火灾、爆炸危险、严重污秽、化学腐蚀性气体及剧烈振动的场所，垂直倾斜度不大于3°。
四、技术性能五、产品结构特征本产品由高压配电装置，变压器及低压配电装置联接而成，分成多个功能隔室，即高压室、变压器室、低压室及多功能室等。
高压室功能齐全，高压由HXGN□-10环网柜组成一次供电系统，可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。
变压器可选择S11、S13、SBH15以及其它低损耗油浸变压器或干式变压器。
低压室根据用户要求可采用面板、屏、或柜装式结构组成用户所需供电方案。
有动力配电、照明配电、无功功率补偿、电能计量、应急供电系统等多种功能。
采用自然通风方式，力求变压器最大负荷运行，高压室结构紧凑合理，并且有全面防误操作联锁功能，各室均有自动及照明装置，操作方便，使产品运行安全可靠，操作维护方便。

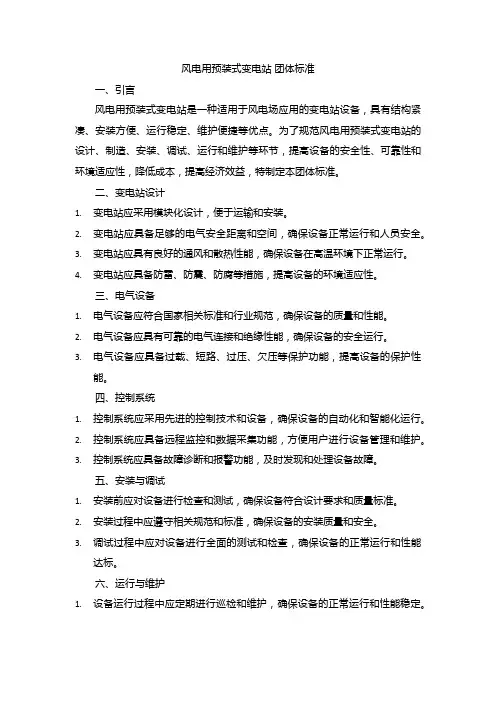

风电用预装式变电站团体标准一、引言风电用预装式变电站是一种适用于风电场应用的变电站设备，具有结构紧凑、安装方便、运行稳定、维护便捷等优点。
为了规范风电用预装式变电站的设计、制造、安装、调试、运行和维护等环节，提高设备的安全性、可靠性和环境适应性，降低成本，提高经济效益，特制定本团体标准。
二、变电站设计1.变电站应采用模块化设计，便于运输和安装。
2.变电站应具备足够的电气安全距离和空间，确保设备正常运行和人员安全。
3.变电站应具有良好的通风和散热性能，确保设备在高温环境下正常运行。
4.变电站应具备防雷、防震、防腐等措施，提高设备的环境适应性。
三、电气设备1.电气设备应符合国家相关标准和行业规范，确保设备的质量和性能。
2.电气设备应具有可靠的电气连接和绝缘性能，确保设备的安全运行。
3.电气设备应具备过载、短路、过压、欠压等保护功能，提高设备的保护性能。
四、控制系统1.控制系统应采用先进的控制技术和设备，确保设备的自动化和智能化运行。
2.控制系统应具备远程监控和数据采集功能，方便用户进行设备管理和维护。
3.控制系统应具备故障诊断和报警功能，及时发现和处理设备故障。
五、安装与调试1.安装前应对设备进行检查和测试，确保设备符合设计要求和质量标准。
2.安装过程中应遵守相关规范和标准，确保设备的安装质量和安全。
3.调试过程中应对设备进行全面的测试和检查，确保设备的正常运行和性能达标。
六、运行与维护1.设备运行过程中应定期进行巡检和维护，确保设备的正常运行和性能稳定。
2.设备出现故障时应及时进行处理和修复，避免影响设备的正常运行和生产安全。
3.维护过程中应对设备进行全面的检查和测试，确保设备的性能达标和安全可靠。
七、安全性与可靠性1.设备应符合国家相关安全标准和规范要求，确保设备的安全性和可靠性。
2.设备应采用高品质的材料和零部件制造而成，确保设备的使用寿命和稳定性。
3.设备应具备防雷、防震、防腐等措施，提高设备的安全性和环境适应性。
10kV预装型（欧式）箱变技术规范书10kV预装型（欧式）箱变技术规范书1 总则本技术条件规定了预装型（欧式）箱变10/系列的使用条件、额定参数、技术要求、试验、包装运输等具体内容。
本技术条件适用于额定电压10kV、频率50Hz的预装型（欧式）箱变10/系列的制造、选型、验收、安装和维护。
本设备技术规范提出的是最低限度的技术要求。
除本技术条件中规定的技术参数和要求外，其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）、IEC标准和国际单位制（SI）。
如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上采用更高要求的标准。
如果供方选用本技术条件规定以外的标准时，则需提交这种替换标准供审查和分析。
仅在供方已证明替换标准相当或优于技术条件规定的标准，并从需方处获得书面的认可才能使用。
提交供审查的标准应为中文或英文版本。
本技术规范书未尽事宜, 由招标、投标双方协商确定。
本规范的条款为定货合同的附件，与合同正文具有同等效力。
2. 工作范围供货范围供货范围详见商务标书。
包括欧式箱变本体及其组件和附件、随机的备品备件(包括进口件)以及安装和检修所需的专用工具、仪器仪表和材料等。
供方要确认其范围并提供详细供货清单以及所列的技术文件。
服务界限欧式箱变从生产厂家至招标人指定地点的运输、交货由投标人完成。
现场安装和试验在投标人的技术指导和监督下由招标人完成, 投标人协助招标人按标准检查安装质量, 处理调试投运过程中出现的问题, 投标人应选派有经验的技术人员, 对安装和运行人员免费培训。
厂商应提供技术文件在技术协议签订10天内,供方向需方提供最终版的用于设计、设备监造和检验、现场安装和调试以及运行维护方面的图纸、说明书和有关技术资料。
这些图纸和文件资料必须经过有关程序批准并加盖工厂公章。
供方在签订合同后应提供的图纸（一式3份）：安装基础图:包括动静载荷分布及数值，接地点位置，进出线口位置，预埋基础位置要求等。
YB系列预装式变电站（欧式）安装、操作说明书一、概述YB—12型预装式变电站（又名箱式变电站，以下简称箱变）是北京合纵科技有限公司根据国家城乡电网改造的需要，按照国际、国内标准进行设计的系列产品。
由高压开关设备、配电变压器、低压开关设备、电能计量设备和功率补偿装置（必要时）等组装在一个或几个箱体内构成的紧凑型变配电装置。
它适用于城市公用配电、高层建筑、住宅小区、厂矿企业等场所。
本产品具有成套性强、安装周期短、占地面积小、投资小、运行安全可靠、造型美观等特点。
二、使用环境•海拔高度：2000m•周围空气温度：-30℃～+40℃•周围相对湿度：日平均值不大于95% 月平均值不大于90%•户外风速：不超过35m∕s•安装地点：安装在没有火灾爆炸危险，没有严重化学腐蚀及剧烈震动的场所注：超出上述使用环境条件时，请与我公司销售中心联系。
三、产品型号及含义欧式：品字型：目字型：终端型：环网型变压器容量kVA低压电压等级kV高压电压等级kV：变压器性能参数等级为“9系列”：变压器性能参数等级为“11系列”：三相变压器：单相变压器：预装式变电站四、手册说明本手册是用来辅助技术人员进行YB—12型预装式变电站的安装、操作运行及维护。
虽然本手册尽可能详尽地考虑了一般安装、操作和维护过程中可能遇到的问题，但它不可能包括设备和使用条件的所有可能变化。
本手册没有对在设备安装、操作或维护中发生的偶然事件逐一讨论。
如需更详尽的资料，请与我公司产品技术服务部联系。
需要指出的是：使用本手册的人员必须了解电力系统的高、低压安全操作规程，本手册不能代替安全操作此设备所需的适当培训和必要的实践经验。
五、安装①．验收检查●产品到货，先检查运输中是否发生损坏或装卸不当，把发现的任何损坏或缺陷通知我公司产品技术服务部，以便尽快妥善处理。
●在移动箱变之前，要先拧紧或更换可能已经松动或损坏的零件或附件。
●产品附有装箱单、合格证、安装使用说明书、电气原理图、二次接线图、外形图、安装地基图、所采用的主要设备的说明书、操作工具（有专用操作工具时）、钥匙（有门锁时）以及根据协议而提供的备品备件。
35kV紧凑型（模块化）变电站技术规范编制单位：贵州电力设计研究院2010 年 05月贵阳目录1 总则 .................................................................. - 1 -2 工作范围 .............................................................. - 1 -2.1 供货范围......................................................... - 1 -2.2 服务界限......................................................... - 1 -2.3 技术文件......................................................... - 2 -3 技术要求 .............................................................. - 2 -3.1 应遵循的主要现行标准及规范....................................... - 2 -3.2 环境条件（以具体工程为准）....................................... - 4 -3.3 工程条件......................................................... - 6 -4 箱体技术参数 .......................................................... - 7 -5 一次设备技术参数和要求 ............................................... - 10 -5.1 10kV固定式开关柜 ............................................... - 10 -5.2 10kV金属铠装移开式开关柜 ....................................... - 16 -5.3 35kV固定式开关柜 ............................................... - 19 -5.4 35kV金属铠装移开式开关柜 ....................................... - 26 -5.5 35kV SF6气体绝缘金属封闭高压开关柜 ............................. - 30 -5.6 站用电技术参数和要求............................................ - 40 -5.7 380V低压配电柜技术要求 ......................................... - 46 -6 开关柜二次部分 ....................................................... - 48 -7 二次系统集成要求 ..................................................... - 50 -8 开关柜其他要求 ....................................................... - 51 -9 质量保证和试验 ....................................................... - 54 -9.1 质量保证........................................................ - 54 -9.2 试验............................................................ - 54 -10 包装、运输和储存 .................................................... - 56 -11 备品备件清单 ........................................................ - 56 -12 专用工具及仪器清单 .................................................. - 57 - 附件1 招标清单.......................................................... - 57 - 附件2 变电站主接线图.................................................... - 57 - 附件3 变电站平面布置图.................................................. - 57 - 附件4 35kV箱体内部布置图 ............................................... - 57 - 附件5 10kV箱体内部布置图 ............................................... - 57 - 附件6 二次设备箱体内部布置图附表1 ...................................... - 57 - 附表1................................................................... - 58 -1 总则1.1 本设备技术规范书适用于35kV紧凑型（模块化）变电站, 它提出了该成套装置本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1 ．总则1.1 本设备技术规范书适用于 10kV 欧式（预装式）箱变，技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。
1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
DL/T 537-2002 《高压 / 低压预装箱式变电站选用导则》DL/T 537-1993 《 6 ～ 35kV 箱式变电站订货技术条件》GB311.1-1997 《高压输变电设备的绝缘配合》GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》GB6450-1986 《干式电力变压器》GB11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB3804-1990 《 3 ～ 63kV 交流负荷开关》GB7328-1987 《电力变压器和电抗器的声级测定》2 使用环境条件2.1 周围空气温度：最高气温：＋40 ℃最低气温：－15 ℃最高日平均气温：＋30 ℃最高年平均气温：＋20 ℃最大日温差： 25K2.2 海拔：不超过 1000m ；2.3 风速：不大于 25m /s ；2.4 环境湿度：月平均值不大于 90% ；日平均值不大于 95% ；2.5 耐地震能力地震烈度： 8 级地面水平加速度： 0.2g;地面垂直加速度： 0.1g ;2.6 安装地点的倾斜度：不大于 3 °2.7 考虑日照、污秽、凝露及自然腐蚀的影响。
预装式变电站一、说明预装式变电站由地埋式组合变压器、户外低压柜、灯箱式低压保护外壳和预制式地埋变压器基础组成，是在工厂预先装配完成的地下变配电成套设备。
主要用于取代传统土建形式变电站、欧式箱变、美式箱变，实现变电、配电的功能的新型电力产品。
二、使用环境1、海拔高度：≤1000 m。
2、环境温度：最高气温：+40℃；最低气温：-40℃；最高月平均气温：+30℃；最高年平均气温：+20℃；3、安装环境：无爆炸性、腐蚀性液体、气体和粉尘，安装场所无剧烈振动冲击，允许在一定时段内部分或全部浸没在水中运行。
4、地震引发的地面加速度ag：水平方向低于3m／s2：垂直方向低于1．5 m／s2。
5、电源电压的波形：近似于正弦波。
6、三相电源对称性：三相电源电压应大致对称。
三、采用标准下列标准中的条款，通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些标准的最新版本。
凡是不注明日期的引用标准，其最新版本适用于本标准。
GB 191 包装储运图示标志GB 311.1 高压输变电设备的绝缘配合GB 1094.1 电力变压器第1部分总则GB 1094.2 电力变压器第2部分温升GB 1094.3 电力变压器第3部分绝缘水平和绝缘试验GB 1094.5 电力变压器第5部分承受短路的能力GB／T2900.1 电工术语基本术语GB／T2900.15 电工术语变压器互感器调压器和电抗器GB／T2900 .20 电工术语高压开关设备GB 3804 3～63KV交流高压负荷开关GB 4208 外壳防护等级(I P代码)GB／T 6451 三相油漫式电力变压器技术参数和要求GB 7251.1 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB／T7328 变压器电抗器的声级测定GB／T11022 高压开关设备和控制设备标准的共用技术要求GB 15166. 2 交流高压熔断器限流熔断器GB／T16927.1 高电压实验技术第1部分：一般实验要求GB／T16927.2 高电压实验技术第2部分：测量系统GB／T16935.1 低压系统内设备的绝缘配合第一部分：原理、要求和实验GB／T17467 高压／低压预装式变电站JB／T501 电力变压器试验导则JB／T3837 变压器类产品型号编制方法JB／T10217 组合式变压器DL／T537 高压/低压预装式变电站选用导则四、预装地埋式箱变主要技术参数及性能1．产品主要技术参数及性能1．1、型号及规格：YDS( B ) 11-Z(H).D-30～2500／101．2、接线方式：终端或环网1．2、变压器保护方式：组合式变压器的保护/SF6负荷开关保护2.地下式变压器主要技术参数及性能2．1．型号及规格：ZGSl1-Z(H).D-30～1600／102．2．连接组：Dynl1，Yyn02．3．高压分接范围：±2×2．5％2．4 相数：三相2．5．绝缘等级：A级(绕组层间绝缘、漆包线均采用B级或以上耐温等级材料) 2．6．额定频率：50Hz2．7．线圈温升：≤55K2．8油顶层温升：≤50K2．9．HV／LV绕组材料：铜/ 铜（铜箔）2．1 0．铁芯形式：三柱无接缝卷铁芯结构该铁芯结构不需冲剪，消除了传统的铁芯横向、纵向接缝，减少磁阻和空载损耗，且降低了噪音，运行成本低，是国家现在大力支持、发展和推荐的节能低耗型产品。
预装式变电站技术标准
GB/T17467-1998 高压/低压预装式变电站
GB11022-89 高压开关设备通用技术条件
GB3906-91 3-35KV交流金属封闭开关设备
GB7251-97 低压成套开关设备
GB1094.1～2-1996 电力变压器
GB6450-1986 干式电力变压器
GB1984-89 交流高压断路器
GB3804-2004 3.6kV～40.5kV高压交流负荷开关
GB16926-1997 交流高压负荷开关-熔断器组合电器
GB/T15166.1～2-94 交流高压熔断器,限流式熔断器
GB311.1-311.6-97 高压输变电设备的绝缘配合,高电压试验技术GB763-90 交流高压电器在长期有工作时发热
GB2706-89 交流高压电器动、热稳定试验方法
GB3309-91 高压开关设备有常温下的机械试验
GB9466-88 低压成套开关设备基本试验方法
GB2681-81 电工成套装置中的导线颜色
GB4208-84 外壳防护等级的分类
SD320-89 箱式变电站技术条件
投标单位：德力西集团江西销售有限公
司。
一种预装式变电站的制作方法1. 引言预装式变电站作为电力系统中的关键设备，起到电能传输和分配的重要作用。
传统的变电站建设常常面临工期长、投资大、施工难度大等问题。
为了解决这些问题，本文提出了一种预装式变电站的制作方法，以便快速、高效地搭建变电站，并提高建设质量和降低成本。
2. 设备及材料准备在制作预装式变电站之前，需要准备以下设备及材料： -钢结构：用于变电站的主体框架，提供强大的支撑。
- 电缆：用于电力传输，需要具备良好的绝缘性能和耐压能力。
- 开关设备：包括断路器、接触器等，用于电能的分配和控制。
- 配电设备：用于将高压电能转变为低压电能，以供使用。
-配电变压器：用于进行电能的变压和分配。
- 辅助设备：包括消防系统、照明设备等，用于保障变电站的安全和正常运行。
3. 制作流程3.1 设计在制作预装式变电站之前，需要进行详细的设计工作。
设计应包括以下内容： - 变电站的布局：合理安排变电站内各设备的位置，确保设备之间的连接、维护和运行都便捷。
-钢结构设计：根据变电站的规模和荷载要求，设计钢结构的尺寸和支撑方式。
- 电缆布置设计：设计电缆的走向和固定方式，确保电缆的接线可靠和易于维护。
- 开关设备和配电设备的配置：根据电能分配和控制需求，设计合理的开关设备和配电设备配置方案。
- 辅助设备的设计：设计消防系统、照明系统等辅助设备的布置和工作原理。
3.2 制造制造预装式变电站需要进行以下步骤： 1. 钢结构制造：按照设计要求，制造出变电站的主体框架。
2. 电缆布置：按照设计要求，将电缆固定在钢结构上，并进行绝缘处理。
3. 安装开关设备和配电设备：按照设计要求，将开关设备和配电设备安装在相应的位置上，并接好电缆。
4. 安装配电变压器：根据设计要求，将配电变压器安装在合适的位置，接好相应的电缆。
5. 安装辅助设备：将消防系统、照明设备等辅助设备安装在合适的位置上，并接好电缆。
6. 进行设备调试和综合测试：确保各设备能够正常运行和协调配合。
上一篇文章：(开关柜试验)HXGN-12系列交流高压金属封闭环网柜开关设备试验技术规范下一篇文章：(开关柜试验)10kV户外环网柜技术规范书1．总则1.1 本设备技术规范书适用于 10kV 欧式（预装式）箱变，技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。
1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
DL/T 537-2002 《高压 / 低压预装箱式变电站选用导则》DL/T 537-1993 《 6 ～ 35kV 箱式变电站订货技术条件》GB311.1-1997 《高压输变电设备的绝缘配合》GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》GB6450-1986 《干式电力变压器》GB11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB3804-1990 《 3 ～ 63kV 交流负荷开关》GB7328-1987 《电力变压器和电抗器的声级测定》2 使用环境条件2.1 周围空气温度：最高气温：＋40 ℃最低气温：－15 ℃最高日平均气温：＋30 ℃最高年平均气温：＋20 ℃最大日温差： 25K2.2 海拔：不超过 1000m ；2.3 风速：不大于 25m /s ；2.4 环境湿度：月平均值不大于 90% ；日平均值不大于 95% ；2.5 耐地震能力地震烈度： 8 级地面水平加速度： 0.2g;地面垂直加速度： 0.1g ;2.6 安装地点的倾斜度：不大于 3 °2.7 考虑日照、污秽、凝露及自然腐蚀的影响。
2.8 周围空气不受腐蚀性或可燃性气体、水蒸气等明显污染，箱式变安装地点无剧烈振动。
3 ．技术参数和要求3.1 技术参数3.1.1 系统额定电压： 10kV ，最高电压： 12 kV ；3.1.2 变压器高压侧额定电压：城市变或靠近电源侧宜选 10.5 土 5%kV ，远离电源侧或农村变宜选 10 土5%kV ；低压侧额定电压： 0.4 kV 。
3.1.3 额定频率： 50Hz3.1.4 额定热稳定电流及时间（ kA/s ）：高压回路 20kA/3 低压回路 30kA/1 ；接地回路 20kA/3 。
3.1.5 额定动稳定电流及时间（峰值， kA ）：高压回路 50 ；低压回路 63 ；接地回路 36 ；3.1.6 工频耐压 (kV) ：高压回路 42 ；高压断口 48 ；低压回路 2.5 ；变压器 35 ；控制与辅助回路： 2.0 。
3.1.7 雷电冲击耐压 (kV) ：高压回路 75 ；高压断口 85 ；低压回路 6 。
3.1.8 噪音水平：变压器容量 1250kVA 以内不大于 50dB 。
（除特别注明外）3.1 ． 9 箱壳防护等级：不低于 IP3X ；箱体颜色军绿（除特别注明外）。
3.10 允许温升高压设备的允许温升值见 GB/T11022-1999 规定；变压器的允许温升值见 GB1094 或 GB6450 规定；低压设备的允许温升值见 GB7251 规定；3.11 1000kVA 及以下变压器采用高压负荷开关 - 熔丝保护， 1250kVA 及以上变压器采用高压断路器保护。
3.12 最大允许尺寸（深³宽³高： mm ）： 630kVA 及以下变压器终端型3200 ³ 2000 ³ 2500 ，环网型 3200 ³ 2500 ³ 2500 ； 1250 － 8000kVA 变压器终端型3400 ³ 2300 ³ 2600 ，环网型3400 ³ 2700 ³ 2600 。
3.2 结构和技术要求3.2 .1 结构3.2 .1 .1 该欧式箱变是集高低压开关设备和变压器于一体的成套装置，其结构布置有目字型、品字型。
有独立的高压室、低压室和变压器室，高压室和低压室内的设备必须安装在可密封的金属间隔内，并有隔热夹层。
间隔须使用厚度达 2.0mm 及以上的进口敷铝锌板材或者不锈钢板材。
防护等级不能低于 IP3X 。
3.2 .1 .2 外壳的金属材料应经过防腐处理。
3.2 .2 箱体3.2 .2 .1 箱体不带操作走廊。
箱体骨架为焊接式。
箱体在起吊、运输和安装时不应变形或损坏。
3.2 .2 .2 所有的门应向外开，开启角度应大于 900，并设定位装置。
门应有密封措施，并装有把手、暗闩和能防雨、防堵、防锈的暗锁，铰链应采用内铰链。
3.2 .2 .3 箱体顶盖的倾斜度不应小于 3 °，并应装设防雨檐。
箱体低部要求采用不锈钢或环氧树脂隔板，防电缆沟管潮气、腐蚀气体及小动物。
3.2 .2 .4 箱体基座和所有内外金属件均应进行防锈处理，并喷涂耐久的防护层。
门、窗和通风口应设防尘、防小动物进入和防渗、漏雨水措施。
箱体内应设自动控制驱潮装置，防止元件发生凝露。
3.3 高压配电装置3.3 .1 开关等电器设备优选 ABB 、 LK 、上海华明、浙江三门等名优品牌的 SF6 负荷开关，要求选用开关体积小，电气性能好，操作方便，运行安全可靠，免维护或少维护。
3.3 .2 环网柜的结构紧凑，保证工作人员的安全，且便于运行、维护、检查、监视、检修和试验。
满足全工况运行和凝露试验要求。
3.3 .3 同型产品内额定值和结构相同的组件应能互换。
3.3 .4 进出线均有面板型带电指示器，每相带有面板型短路故障指示器。
3.3 .5 环网柜外壳必须是采用厚度 2mm 或以上不锈钢板制成的。
外壳不得含有网状纺织物、不耐火或类似的材料。
3.3 .6 环网柜主回路的一切组件均安装在金属外壳内，外壳的防护等级不能低于 IP3X 。
3.3 .7 环网柜内的开关设备等必须牢固的安装在支架上，支架不得因操作力的影响而变形；操作时产生的振动不得影响柜上的仪表、继电器等设备的正常工作。
3.3 .8 SF6 负荷开关的位置指示装置应明显，并能正确指示出它的分、合闸、接地状态。
3.3 .9 SF6 负荷开关的安装位置应便于检修、检查、预防性试验和运行中的巡视。
3.3 .10 熔断器同型号、同规格的熔断器的安装尺寸统一，具有互换性。
熔断器应有良好的机械稳定性。
熔断器熔体的最高允许温度及允许温升分别为 130o C 和 90K 。
3 .4 变压器3. 4.1 变压器可根据设计选用全密封油浸式变压器或干式变压器，油变选用 S11 型变压器，干变选用 SGB10 或 SGB11 型干变。
变压器铭牌应面向箱门。
绝缘油使用 25# 变压器油或优质进口矿物油及美国杜邦β液（除特别注明外）。
矽钢片选用高导磁优质晶粒取向冷轧钢片或非晶体合金铁芯，油变高低压铜线选用一级无氧铜，干变高压铜线选用一级无氧铜，低压选用铂绕。
3. 4.2 箱变内应具有良好的通风降温系统。
3. 4.3 与变压器相连接的高、低压进出线采用电缆，，其截面选择应满足额定电流和热稳定电流的要求，固定方式应满足动稳定电流的要求。
变压器的端子上宜设绝缘保护罩。
3. 4.4 变压器室应根据高压配电装置设计技术规程的要求装设可靠的安全防护网或遮栏并设闭锁装置。
3. 4.5 变压器变比：城市变或靠近电源侧宜选 10.5 土 5%/0.4kV ，远离电源侧或农村变宜选 10 土5%/0.4kV ；对电压质量要求高的宜选10 ± 2 ³ 2.5 ％ /0.4kV 。
；连接组别： Dyn11 （除特别注明外），满足以下参数：SGB10 干式变压器负载损耗温度为145 ℃，其相应负载损耗允许大于上表。
S11-M 系列全密封变压器3.5 低压配电装置3.5.1 低压总开关额定电流按箱变容量折算成电流乘 2 倍，出线开关额定电流按出线回路平均分配箱变容量折算成电流乘 2 倍。
3.5.2 低压固定面板式结构的配电装置应有金属板制成的间隔和门，其位置设置应便于电器元件的安装、试验、操作、检修或交换。
3.5.3 低压配电装置的连线均应有明显的相别标记。
低压主母线和分支线必须包热缩绝缘套管，尽量减少低压裸露带电部分。
3.5.4 低压室门的内侧应标出主回路的线路图，信号灯及仪表的装设位置应易于观察和安全地更换。
3.5.5 低压总开关必须采用 ABB 合资厂 E 系列开关或合资梅兰日兰 MT 型智能开关（或采用具有相同性能的其它合资厂生产的智能开关及控制装置），馈线开关采用 ABB 合资厂 S 系列开关或合资梅兰日兰 NS 型产品。
（除特别注明外）3.6 低压总进线柜必须预留 1 个多功能电度表的安装位置3.7 接地3.7.1 组合变的接地系统应符合 DL/T621 —1997 “交流电气装置的接地”的要求。
3.7.2 组合变的箱体应设专用接地导体，该接地导体上应设有与接地网相连的固定连接端子，其数量不少于两个，并应有明显的接地标志。
接地端子为直径不小于 12mm 的铜质螺栓。
接地导体应采用铜带，其电流密度应不大于 200A /mm2，截面不小于 30 mm 2 ，并保证流过最大短路电流时不发生过热或影响周围物体的安全。
3.7.3 专用接地导体所承受的动、热稳定电流应与高压配电装置的接地方式相配合。
3.7.4 组合变的金属骨架，高压配电装置、低压配电装置和变压器室的金属支架均应有符合技术条件的接地端子，并与专用接地导体可靠地连接在一起。
3.7.5 组合变的三室专用接地导体应相互联接，否则应通过专用的端子可靠地连接在一起。
组合变的所有高、低压设备的非带电金属裸露部分均应可靠接地，门和在正常运行条件下抽出部分的接地，就保证在打开或隔离位置时，仍可靠接地。
3.7.6 当低压配电装置的接地采用 TN 接地形式时，可以采用同一接地体，接地导体应按中性线的截面和材质选择。
3.8 预装式欧变不详之处可要求提供电器接线图。
3.9 低压室装设具有低压无功自动补偿、负荷监测、电压合格率统计三种功能合为一体的装置。
（除特别注明外）3.9.1 无功自动补偿、负荷监测、电压合格率统计三合一装置要求能在面板上直接选择显示三相瞬时电压、电流、功率因数、有功功率、无功功率，综合功率因数，负荷率，不平衡度等主要运行参数。
