预装式变电站安装工艺

一、参考依据GB/T 17467-2020高压/低压预装式变电站GB 50016-2014建筑设计防火规范(2018年版)二、术语和定义1、预装式变电站预装的、并经过型式试验验证的、安装在一个外壳中的成套设备。

2、运输单元装运时不需拆卸的预装式变电站的一部分。

3、外壳用来保护预装式变电站免受外部的影响，并为操作人员和一般公众提供规定的防护等级，以防止其接近或触及带电部件和触及运动部件的预装式变电站的一部分。

4、元件预装式变电站中提供一种或几种特定功能的基本部件。

5、隔板预装式变电站中将一个隔室和另一个隔室分开的部件。

三、设计和结构1、应提供一个将预装式变电站的所有不属于主回路和控制辅助回路的金属部件接地的主接地导体系统。

每个元件通过单独的回路与主接地导体相连。

1）如果外壳的金属框架、水泥的金属加强筋是金属螺栓连接或焊接的，也可以作为主接地导体系统使用。

2）如果预装式变电站的接地回路采用了专门的接地导体，那么其横截面积不应小于30mm ²。

3）如果预装式变电站的外壳是金属的，该外壳的盖板、门和其他可触及的金属部件应设计成从其自身到预装式变电站的主接地点，能够在承受30A（直流）电流时电压降不超过3V。

在预装式变电站的周围应提供足够的接地措施，以防止危险的接触电压和跨步电压。

4）如果预装式变电站的外壳不是是金属的，除非存在带电部件和该外壳的盖板、门和其他可触及金属部件的危险，否则没有必要将其与接地回路连接。

2、预装式变电站外壳的最低防护等级应为IP23D。

防止设备收到机械装机为IK10。

3、预装式变电站内部的操作通道的宽度应适于进行任何操作和维护。

该通道的宽度应为800mm或更大些。

预装式变电站内部的开关设备和控制设备的门应朝操作通道的出口方向关闭或转动，如果是转动的门不应减小通道的宽度。

在任一开启的固定位置的门或开关设备突出的机械传动装置不应将通道的宽度减小至500mm以下。

4、预装式变电站的冷却宜采用自然通风。

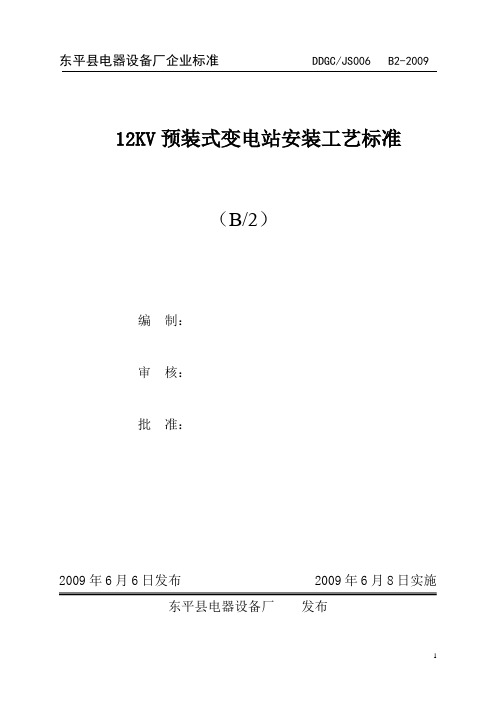

东平县电器设备厂企业标准DDGC/JS006 B2-2009 12KV预装式变电站安装工艺标准（B/2）编制：审核：批准：2009年6月6日发布 2009年6月8日实施东平县电器设备厂发布12KV预装式变电站安装工艺标准1.适用范围：本守则适用于本厂生产的12KV预装式（箱式）变电站。

预装式变电站的主要元件是变压器、高、低压开关设备和控制设备、相应的内部连接线（高低电缆、母线和其他）和辅助设备。

这些元件应该用一个公用的外壳或一组外壳封闭起来。

2.引用标准：GB/T17467—1998 高压/低压预装式变电站GB7251.1—2005 低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备GB3906-2006 3～35kV交流金属封闭开关设备GB11022—1999 高压开关设备和控制设备标准的共同技术要求GB1094.1—1996 电力变压器第1部分总则GB1094.2—1996 电力变压器第2部分温升GB1094.3—2003 电力变压器绝缘水平和试验GB1094.5—2008 电力变压器承受短路的能力GB/T6451—2008 三相油锓式电力变压器技术参数和要求GB/T10228—2008 干式电力变压器技术参数和要求GB 6450—1986 干式电力变压器GB/T 7328—1997 变压器和电抗器的声级测定GB/T1408—1989 固体绝缘材料工频电气强度的试验方法GB/T2408—1996 塑料燃烧性能试验方法水平法和垂直法GB/T2423.46—1997 电工电子产品环境试验第2部分试验方法试验Ef 撞击摆锤GB/T 2900.19—1994 电工术语高电压试验技术和绝缘配合GB/T2900.20—1994 电工术语高压开关设备GB 4208—1993 外壳防护等级（IP代码）JB/T9661--1999低压抽出式成套开关设备JB/T10217—2000组合式变压器3.安装工艺3.1变压器安装工艺3.1.1适用材料：螺栓/M12～M24 螺母/M12～M24 平光垫片/φ12～φ24弹簧垫片/φ12～φ243.1.2设备及工具：叉口/17～24 活口/120～300 手电钻磨光机钢卷尺钻头/φ6.5 φ8.5 φ10.5 φ13 φ15 φ17 φ20 φ23 φ25 φ283.1.3安装工艺：祥见 SJ007 《电力变压器安装工艺标准》。

YB 系列预装式变电站安装使用说明书产品介绍YB 系列预装式变电站，是由高压装置，变压器，低压装置，计量装置及智能化模块等按照一定的工程方案组成的具有智能控制功能的变配电成套设备。

该产品具有成套性强，占地小，投资少，安装快捷，施工方便，造型美观等特点。

广泛地应用于建筑工地、车站、码头、矿山油田等企事业单位及其它临时供电的场所。

正常使用条件1.环境温度+40℃～25℃；2.海拔高度：≤1000m ；3.相对湿度不超过90％（+25℃时），允许短时达100％；4.安装在没有火灾，爆炸危险，化学腐蚀及剧烈振动的场所；5.特殊使用条件可与公司协商解决。

主要技术参数参数值序号 项目名称单位 高压侧变压器低压侧 1 额定电压 kV 6；10 6；10/0.40.4 2 额定电流 A 20~200 115.5/4000 100~40003 变压器容量 kV A 50~25004 额定短路开断电流 kA 31.5；5030~505 额定短路关合电流 kA 506 额定短时耐受电流 kA/s 20/2 30/17 额定峰值耐受电流kA50 63 8 工频耐压1min （对地/断口） kV 42/48 35 2.5 8雷电冲击耐压（对地/断口） kV75/85 10 箱体防护等级 IP3X IP2X IP3X 11 噪音水平 dB 干变小于65，油变小于55。

12 回路数1~101~2台4~20安装、使用与维护一、安装1）用户按图纸施工，做好箱变土建基础，特别注意基础表面一定要平整，最好在基础面上埋有与箱变底框尺寸相适应的槽钢，并与基础接地网相连接。

2）在箱变基础的一侧或四周埋设好接地极，变压器接地与防雷接地公用一个接地系统，引至箱变基础平台的接地引线不应小与两条，并确保接地电阻R＜4Ω。

3）箱变就位时，应采用专用起吊杆绳进行吊装，如图所示。

4）箱变就位后，其底座与基础两侧的予埋钢板进行可靠焊接，每侧不小于两处，每道焊缝长度不小于50mm。

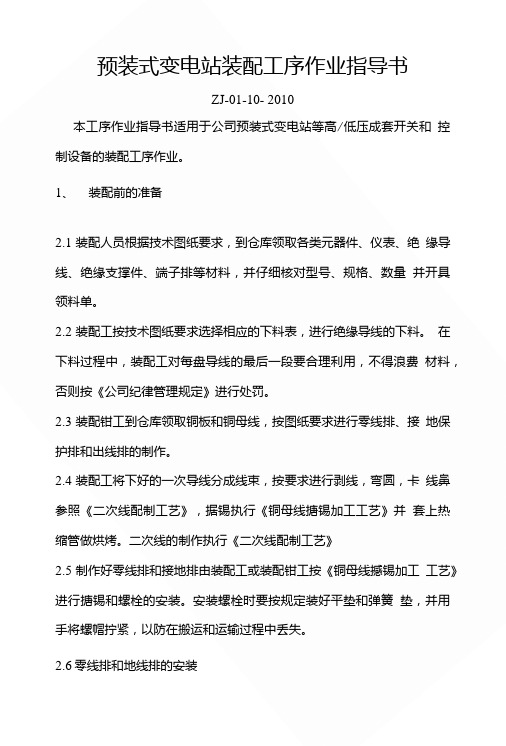

预装式变电站装配工序作业指导书ZJ-01-10- 2010本工序作业指导书适用于公司预装式变电站等高/低压成套开关和控制设备的装配工序作业。

1、装配前的准备2.1装配人员根据技术图纸要求，到仓库领取各类元器件、仪表、绝缘导线、绝缘支撑件、端子排等材料，并仔细核对型号、规格、数量并开具领料单。

2.2装配工按技术图纸要求选择相应的下料表，进行绝缘导线的下料。

在下料过程中，装配工对每盘导线的最后一段要合理利用，不得浪费材料，否则按《公司纪律管理规定》进行处罚。

2.3装配钳工到仓库领取铜板和铜母线，按图纸要求进行零线排、接地保护排和出线排的制作。

2.4装配工将下好的一次导线分成线束，按要求进行剥线，弯圆，卡线鼻参照《二次线配制工艺》，据锡执行《铜母线搪锡加工工艺》并套上热缩管做烘烤。

二次线的制作执行《二次线配制工艺》2.5制作好零线排和接地排由装配工或装配钳工按《铜母线撼锡加工工艺》进行搪锡和螺栓的安装。

安装螺栓时要按规定装好平垫和弹簧垫，并用手将螺帽拧紧，以防在搬运和运输过程中丢失。

2.6零线排和地线排的安装2.6.1零线排要用绝缘支柱与安装底板连接牢固。

2.6.2接地排用螺栓与安装底板连接，安装时耍确保连接可靠，以保证保护屯路的连续性。

2.7主开关、分户开关和端子排的安装要做到与安装底板连接牢固，所选用的元器件要符合图纸要求。

2.8将大底板的出线孔装上保护导线的橡皮胶圈，拧上挂表螺栓。

2.9准备好装配时使用的紧固件、工具、卷尺和直尺。

3、高压柜的装配3.1高压柜体在装配前由装配工进行检查，各种螺栓的焊接是否牢固, 尺寸是否符合要求，若发现不合格时要由检验员填写《返工、返修、报废通知单》或《不合格品处理记录》进行处理。

3.2检查合格的高压柜体可以进行装配，装配时按以下程序进行。

3.1.1将经检验合格的高压真空负荷开关和空气负荷开关按照图纸要求装进高压柜内的固定横梁上。

固定横梁的开关要符合电气间隙的最低要求，并在横梁上安装绝缘支柱，绝缘支柱的长度要符合爬电距离要求。

天水预装式变电所施工方案一、施工前准备现场勘查：详细了解施工地点的地形、地质、气象条件，以及周边的环境。

材料准备：根据施工设计图，列出所需材料的清单，并提前采购、运输到现场。

人员配置：组建施工团队，包括技术工人、管理人员、安全监督人员等，并进行相应的技术培训和安全教育。

工具准备：准备施工所需的各类工具和设备，如挖掘机、起重机、焊机、电工工具等。

二、基础施工地基处理：按照设计要求进行地基的挖掘、平整、压实工作，确保地基的稳定性和承载能力。

基础浇筑：根据设计要求，进行变电所基础的混凝土浇筑，确保基础的强度和耐久性。

三、变电所安装预装式变电所的安装：按照设计图，使用起重机将预装式变电所吊装到指定位置。

固定与调整：使用膨胀螺栓或其他固定件，确保变电所稳固安装在地基上，并进行必要的水平和垂直调整。

四、电气连接工作电缆铺设：根据电气设计图，铺设电缆，确保电缆的路径合理、安全。

设备接线：按照电气接线图，进行变电所内部设备的接线工作，确保接线正确、牢固。

五、安全防护措施安全警示标识：在施工现场设置安全警示标识，提醒施工人员和周边人员注意安全。

防雷接地：按照电气安全要求，进行防雷接地处理，确保变电所的安全运行。

消防设施：配置相应的消防设施，如灭火器、消防栓等，确保在紧急情况下能够及时应对。

六、质量检验与验收过程检验：在施工过程中，对施工质量进行定期检查和评估，确保每一步骤都符合设计要求。

竣工验收：施工完成后，进行变电所的竣工验收，包括外观检查、性能测试等，确保变电所的质量和安全性。

七、后期维护与管理定期检查：定期对变电所进行检查，包括设备运行状态、安全防护设施等，确保变电所的正常运行。

维护保养：对变电所进行必要的维护保养工作，如清洁、紧固松动部件、更换磨损件等。

记录管理：建立变电所的运行和维护记录，记录设备的运行状态、维护情况等信息，为后续管理和维护提供参考。

通过本施工方案，确保天水预装式变电所的施工过程规范、有序，保障变电所的质量和安全性，为后期运行和维护打下坚实基础。

预装箱式变电站生产工艺过程及相关工艺守则预装箱式变电站生产工艺过程及相关工艺守则一、技术图纸设计:1、一次方案图;2、二次原理图;3、二次工艺图;4、二次端子图;5、标签框、线号套管列表;6、箱体设计方案图;7、箱体基础图;8、箱体内部布置图;9、柜体外形、开孔图;二、壳体制作:本公司壳体为外协加工。

由本公司提供设计方案、技术图纸及有关技术要求，与有技术资质的外协公司签订《外协加工协议》，委托该公司按国家相关标准生产并出具由成都市产品质量监督检验院(CQI)颁发的产品《检验报告》。

三、元器件采购:严格按照《XXXX电气设备有限责任公司程序文件》之《采购控制程序》(文件编号:QP/PM431-2008)进行采购工作。

四、元器件进厂检验:严格按照《XXXX电气设备有限责任公司程序文件》之《关键元器件和材料的检验及定期确认检验程序》(文件编号:QP/432-2008)进行进厂检验工作并填写《元器件/材料进厂检验记录》(文件编号:QR/PM432-1)。

五、元器件安装:严格按照《XXXX电气设备有限责任公司程序文件》之《生产和服务控制程序》(文件编号:QC/PM440)进行元器件的安装工作。

安装工艺过程严格执行《电器元件安装调整工艺守则》(文件编号:QC/PM440-3)进行元器件安装工作。

指示灯、按钮的安装严格执行《关于技术设计中指示灯、按钮颜色的技术规定》(文件编号:文件编号:QC/PM440-11)。

操作人员严格按照产品设计图纸、工艺文件和标准进行“三按”生产。

安装过程中自觉执行首检、自检和专检的“三检制度”，确保未经检验或检验不合格的产品流人下到工序。

六、母排制作和装配:严格按照《XXXX电气设备有限责任公司程序文件》之《生产和服务控制程序》(文件编号:QC/PM440)进行加工生产。

加工工艺过程严格执行《母线制作和装配工艺守则》(文件编号:QC/PM440-4)七、打印线号头和标牌:严格按照《XXXX电气设备有限责任公司程序文件》之《生产和服务控制程序》(文件编号:QC/PM440)进行加工生产。

预装式箱式变电站工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!预装式箱式变电站工艺流程一、设计与规划阶段。

在开展预装式箱式变电站的建设之前，首要任务是进行全面的设计与规划。

变电站电气安装施工工艺1. 引言变电站电气安装施工工艺是电力工程中非常重要的一项工作，它涉及到变电站电气设备的安装、调试和运行。

本文将介绍变电站电气安装施工工艺的一般步骤和本卷须知。

2. 变电站电气安装施工工艺步骤2.1 设备安装前准备工作在进行变电站电气设备安装之前，需要进行一系列的准备工作。

首先，需要明确各种电气设备的安装位置和布局，以及各设备之间的连接方式。

其次，需要准备好所需的材料和工具，包括电缆、绝缘子、导电管道等。

最后，需要对安装区域进行清理和平整，确保设备安装的环境符合平安要求。

2.2 设备安装设备安装是变电站电气安装施工的核心步骤。

在进行设备安装之前，需要先进行设备的验收和检查，确保设备质量符合要求。

然后，需要按照设备的安装要求进行安装，包括设备的固定、接线等。

在进行安装过程中，需要注意安装过程中的平安事项，比方防止设备受损、防止人员伤害等。

2.3 设备调试设备安装完成之后，需要进行设备的调试。

调试包括设备的初次通电、各种参数的调整和测试等。

调试过程中需要注意平安，防止设备发生故障或意外事故。

同时，需要按照设备的调试要求进行操作，确保设备能正常运行。

2.4 运行试验设备调试完成后，需要进行运行试验。

运行试验主要是对设备进行长时间的运行，测试设备的性能和可靠性。

在进行运行试验时，需要注意对设备的监测和记录，及时发现并解决问题。

运行试验完成后，需要对设备进行评估和验收，确保设备能够正常投入使用。

3. 本卷须知在进行变电站电气安装施工工艺时，需要注意以下一些事项：•平安第一：在进行安装、调试和试验过程中，需要严格遵守各种平安规定和操作流程，确保人员和设备的平安。

•质量控制：设备的安装、调试和试验过程中，需要进行严格的质量控制，确保设备的质量符合要求。

•环境保护：在进行设备安装施工时，需要注意环境保护，合理使用资源，减少环境污染。

•文档记录：在进行安装、调试和试验过程中，需要及时记录各种信息和数据，以备后续查询和分析。

此处贴商标YB□-12/0.4高压/低压预装式变电站（箱式变电站）安装使用说明书XXXXXXXXXXXX有限公司目录1、产品概述 (2)2、产品型号含义 (2)3、使用环境条件 (2)4、结构概述 (2)5、主要技术参数 (3)6、运输及存放 (3)7、现场安装 (4)8、现场调试 (5)9、操作 (5)10、维护、维修 (6)11、供货时提供的文件及附件 (7)12、订货须知 (7)YB□-12/0.4型高压/低压预装式变电站一产品概述YB□-12/0.4型高压/低压预装式变电站（以下简称箱式变电站）是由高压室、变压器室、低压室组成的高效变配电装置。

适用于额定电压12kV的电力系统。

具有成套性、占地省、可移动、结构合理、外形美观、安装维护方便和投资少的特点，适用于住宅小区、大型工地、工矿企事业单位、高层建筑、城市灯路灯控配电、油田、矿山、狭窄街道、临时用电等场所。

本变电站能满足GB17467-2010等标准要求，并且具有防止误操作断路器；防止带负荷拉闸；防止带电关合接地开关；防止接地开关在接地位置时送电和防止误入带电隔离等“五防”功能。

二产品型号含义Y B □—12 / 0.4—□变压器额定容量kVA低压侧额定电压kV高压侧额定电压kV结构型式变电站预装式三使用环境条件3.1 海拔高度：不超过2000米。

3.2 环境温度：上限为40℃；下限为-30℃，高寒地区-40℃。

3.3 风压不超过700Pa（相当于风速34m/s）。

3.4 地震烈度不超过8度。

没有火灾、爆炸危险的场所。

3.5没有剧烈震动，垂直倾斜度不超过5°及化学腐蚀等严重污秽的场所。

3.6 超出上述环境条件时，用户应与制造厂协商。

四结构概述4.1 本系列产品系框架结构，用型钢经特殊防腐处理后焊接而成。

外壳可采用复合材板，非金属外贴瓷砖景观形。

箱顶为双层结构具有隔热、排气降温的作用。

4.2 所有操作均在柜门关闭状态下进行。

具备完善有效的“五防”功能，防止误操作。
