《互换性与技术测量》实验报告新

实验二用光切显微镜测量表面粗糙度1.微观不平度十点高度Ｒｚ的测量
实验三形状误差的测量1.直线度误差的测量
2.平面度误差的测量
3.圆度误差的测量
实验四位置误差的测量
1.平行度误差的测量(mm)
3.跳动的测量(mm)
图样标注跳动量合格性结论端面跳动
径向跳动
径向全跳动
测量位置测量数据
最大最小差值1—1
2—2
3—3
4—4
5—5
6—6
7—7
8—8
测
量
示
意
图
实验五在工具显微镜上测量外螺纹各参数
实验一齿轮齿圈经向跳动的测量（表一）
实验一齿轮公法线长度及其变动的测量（表二）
实验一齿距偏差及齿距累计误差的测量（表三）
实验一在双啮仪上对齿轮的综合测量（表四）。

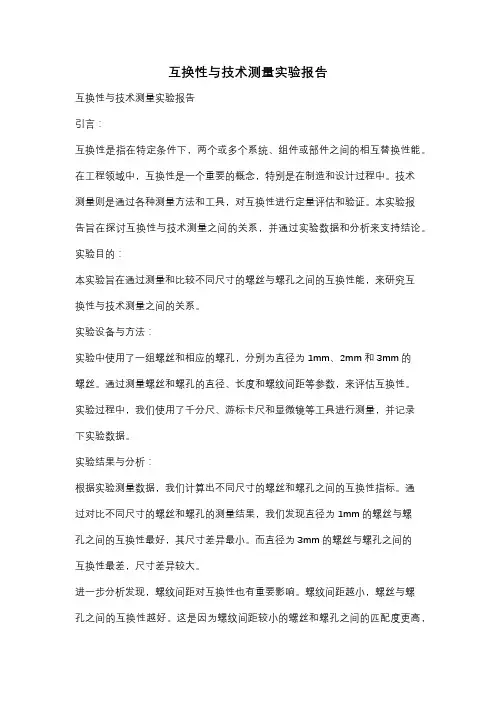

互换性与技术测量实验报告互换性与技术测量实验报告引言：互换性是指在特定条件下，两个或多个系统、组件或部件之间的相互替换性能。

在工程领域中，互换性是一个重要的概念，特别是在制造和设计过程中。

技术测量则是通过各种测量方法和工具，对互换性进行定量评估和验证。

本实验报告旨在探讨互换性与技术测量之间的关系，并通过实验数据和分析来支持结论。

实验目的：本实验旨在通过测量和比较不同尺寸的螺丝与螺孔之间的互换性能，来研究互换性与技术测量之间的关系。

实验设备与方法：实验中使用了一组螺丝和相应的螺孔，分别为直径为1mm、2mm和3mm的螺丝。

通过测量螺丝和螺孔的直径、长度和螺纹间距等参数，来评估互换性。

实验过程中，我们使用了千分尺、游标卡尺和显微镜等工具进行测量，并记录下实验数据。

实验结果与分析：根据实验测量数据，我们计算出不同尺寸的螺丝和螺孔之间的互换性指标。

通过对比不同尺寸的螺丝和螺孔的测量结果，我们发现直径为1mm的螺丝与螺孔之间的互换性最好，其尺寸差异最小。

而直径为3mm的螺丝与螺孔之间的互换性最差，尺寸差异较大。

进一步分析发现，螺纹间距对互换性也有重要影响。

螺纹间距越小，螺丝与螺孔之间的互换性越好。

这是因为螺纹间距较小的螺丝和螺孔之间的匹配度更高，更容易实现互换。

而螺纹间距较大的螺丝和螺孔之间的互换性较差，可能需要额外的工具或修整才能实现互换。

结论：通过本实验的测量和分析，我们可以得出以下结论：1. 互换性与技术测量密切相关，通过精确的测量可以评估和验证互换性能。

2. 尺寸和螺纹间距是影响互换性的重要因素，尺寸差异小和螺纹间距小的系统具有更好的互换性能。

3. 技术测量方法和工具的选择对于准确评估互换性至关重要，不同的测量方法可能会导致不同的结果。

进一步研究：本实验仅仅是对互换性与技术测量之间关系的初步探索，还有许多方面值得深入研究。

例如，可以通过更多的实验数据和样本来验证结论的普适性。

另外，可以研究不同材料和制造工艺对互换性的影响，以及探索如何通过技术测量来优化互换性能。

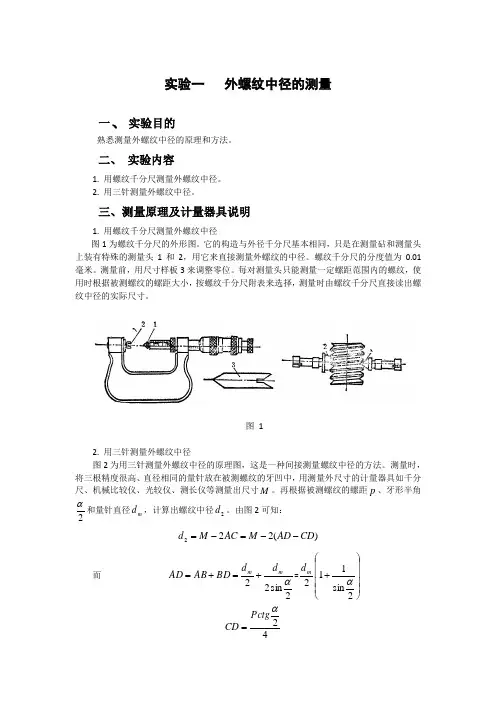

实验一 外螺纹中径的测量一、实验目的熟悉测量外螺纹中径的原理和方法。

二、 实验内容1. 用螺纹千分尺测量外螺纹中径。

2. 用三针测量外螺纹中径。

三、测量原理及计量器具说明1. 用螺纹千分尺测量外螺纹中径图1为螺纹千分尺的外形图。

它的构造与外径千分尺基本相同，只是在测量砧和测量头上装有特殊的测量头1和2，用它来直接测量外螺纹的中径。

螺纹千分尺的分度值为0.01毫米。

测量前，用尺寸样板3来调整零位。

每对测量头只能测量一定螺距范围内的螺纹，使用时根据被测螺纹的螺距大小，按螺纹千分尺附表来选择，测量时由螺纹千分尺直接读出螺纹中径的实际尺寸。

图 12. 用三针测量外螺纹中径图2为用三针测量外螺纹中径的原理图，这是一种间接测量螺纹中径的方法。

测量时，将三根精度很高、直径相同的量针放在被测螺纹的牙凹中，用测量外尺寸的计量器具如千分尺、机械比较仪、光较仪、测长仪等测量出尺寸M 。

再根据被测螺纹的螺距p 、牙形半角2α和量针直径m d ，计算出螺纹中径2d 。

由图2可知： )(222CD AD M AC M d --=-=而 2sin 22αmm d d BD AB AD +=+==⎪⎪⎪⎪⎭⎫⎝⎛+2sin112αm d 42αPctgCD =将AD 和CD 值代入上式，得：222sin 112ααctg Pd M d m +⎪⎪⎪⎪⎭⎫⎝⎛+-=对于公制螺纹，060=α，则P d M d 866.032+-=图 2 为了减少螺纹牙形半角偏差对测量结果的影响，应选择合适的量针直径，该量针与螺纹牙形的切点恰好位于螺纹中径处。

此时所选择的量针直径m d 为最佳量针直径。

由图3可知：2cos2αP d m =对于公制螺纹，060=α，则P d m 577.0=在实际工作中，如果成套的三针中没有所需的最佳量针直径时，可选择与最佳量针直径相近的三针来测量。

量针的精度分成0级和1级两种：0级用于测量中径公差为4—8μm 的螺纹塞规；1级用于测量中径公差大于8μm 的螺纹塞规或螺纹工件。

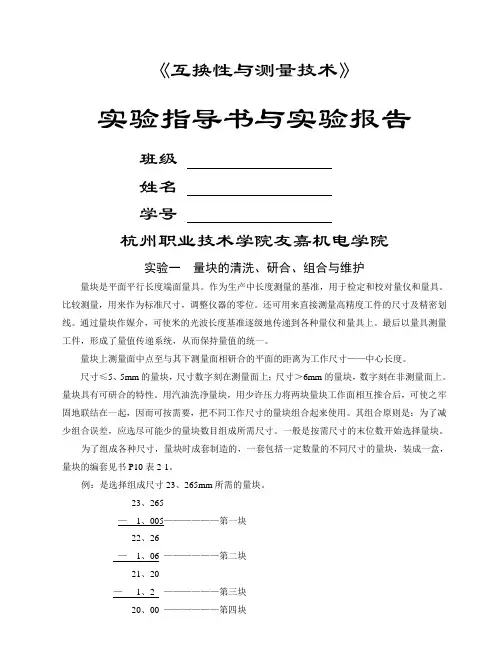

《互换性与测量技术》实验指导书与实验报告班级姓名学号杭州职业技术学院友嘉机电学院实验一量块的清洗、研合、组合与维护量块是平面平行长度端面量具。

作为生产中长度测量的基准，用于检定和校对量仪和量具。

比较测量，用来作为标准尺寸，调整仪器的零位。

还可用来直接测量高精度工件的尺寸及精密划线。

通过量块作媒介，可使米的光波长度基准逐级地传递到各种量仪和量具上。

最后以量具测量工件，形成了量值传递系统，从而保持量值的统一。

量块上测量面中点至与其下测量面相研合的平面的距离为工作尺寸——中心长度。

尺寸≤5、5mm的量块，尺寸数字刻在测量面上；尺寸＞6mm的量块，数字刻在非测量面上。

量块具有可研合的特性。

用汽油洗净量块，用少许压力将两块量块工作面相互推合后，可使之牢固地联结在一起，因而可按需要，把不同工作尺寸的量块组合起来使用。

其组合原则是：为了减少组合误差，应选尽可能少的量块数目组成所需尺寸。

一般是按需尺寸的末位数开始选择量块。

为了组成各种尺寸，量块时成套制造的，一套包括一定数量的不同尺寸的量块，装成一盒，量块的编套见书P10表2-1。

例：是选择组成尺寸23、265mm所需的量块。

23、265—1、005——————第一块22、26—1、06 ——————第二块21、20—1、2 ——————第三块20、00 ——————第四块即可选择尺寸为1、005，1、06，1、20及20、00mm的量块各一块，组成尺寸23、265毫米。

根据量块中心长度制造的极限偏差和平面平行度偏差划分量块的精度等级，分为四级（0、1、2、3级，其中0级最高）；按检定精度分为5等（1、2、3、4、5等，其中1等最高）。

量块按级使用时，所依据的是刻在量块上的基本尺寸；按等使用时，所依据的则是量块的实际尺寸。

使用量块时，要正确研合，避免划伤测量面。

在测量过程中，严禁碰撞或掉落地上，使用完毕，要用绸布和航空汽油洗净并涂上防锈油。

为了减少温度影响，使用量块时应尽量避免量块与手直接接触，最好用竹镊子夹持，否则将因热膨胀引起测量误差。
