第七讲电梯逻辑控制系统设计

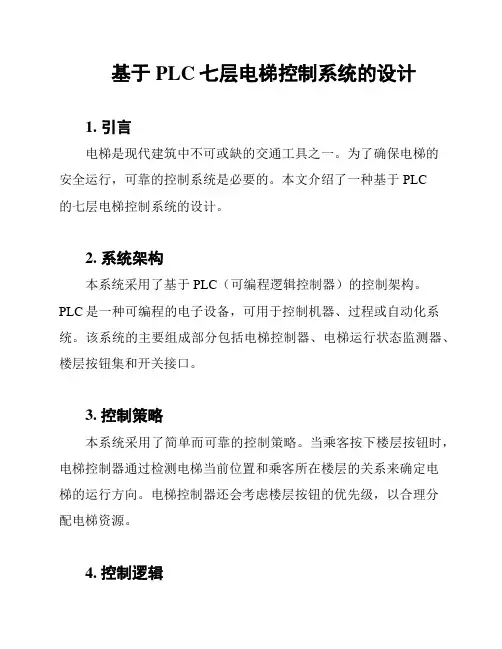

基于PLC七层电梯控制系统的设计1. 引言电梯是现代建筑中不可或缺的交通工具之一。

为了确保电梯的安全运行，可靠的控制系统是必要的。

本文介绍了一种基于PLC的七层电梯控制系统的设计。

2. 系统架构本系统采用了基于PLC（可编程逻辑控制器）的控制架构。

PLC是一种可编程的电子设备，可用于控制机器、过程或自动化系统。

该系统的主要组成部分包括电梯控制器、电梯运行状态监测器、楼层按钮集和开关接口。

3. 控制策略本系统采用了简单而可靠的控制策略。

当乘客按下楼层按钮时，电梯控制器通过检测电梯当前位置和乘客所在楼层的关系来确定电梯的运行方向。

电梯控制器还会考虑楼层按钮的优先级，以合理分配电梯资源。

4. 控制逻辑电梯控制器根据当前运行状态和收到的输入信号来执行相应的控制逻辑。

具体的控制逻辑包括：- 运行状态监测：电梯控制器会监测电梯的运行状态，如运行中、停止等。

- 楼层按钮监测：电梯控制器会监测各楼层的按钮状态，以便判断乘客的需求。

- 运行方向决策：根据当前位置和乘客需求，电梯控制器会决定电梯的运行方向。

- 运行命令执行：电梯控制器会执行相应的运行命令，如运行到指定楼层、开启/关闭电梯门等。

5. 系统安全性为了确保系统的安全性，本系统采取了以下措施：- 紧急停止功能：在发生紧急情况时，乘客可以通过按下紧急停止按钮来立即停止电梯的运行。

- 电梯超载检测：系统会检测电梯的载荷情况，如果超出额定载荷，则会避免运行以保护乘客和电梯本身的安全。

- 开门保护：系统会监测电梯门的状态，以确保乘客进入/离开电梯时的安全。

6. 总结本文介绍了一种基于PLC的七层电梯控制系统的设计。

该系统采用了简单而可靠的控制策略，并具有良好的系统安全性。

通过合理的控制逻辑和安全措施，该系统可确保电梯的安全运行以及乘客的舒适体验。

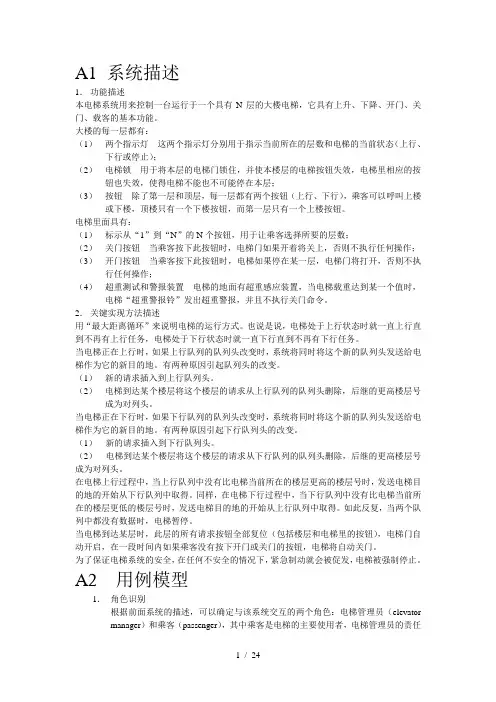

A1 系统描述1．功能描述本电梯系统用来控制一台运行于一个具有N层的大楼电梯，它具有上升、下降、开门、关门、载客的基本功能。

大楼的每一层都有：（1）两个指示灯这两个指示灯分别用于指示当前所在的层数和电梯的当前状态（上行、下行或停止）；（2）电梯锁用于将本层的电梯门锁住，并使本楼层的电梯按钮失效，电梯里相应的按钮也失效，使得电梯不能也不可能停在本层；（3）按钮除了第一层和顶层，每一层都有两个按钮（上行、下行），乘客可以呼叫上楼或下楼，顶楼只有一个下楼按钮，而第一层只有一个上楼按钮。

电梯里面具有：（1）标示从“1”到“N”的N个按钮，用于让乘客选择所要的层数；（2）关门按钮当乘客按下此按钮时，电梯门如果开着将关上，否则不执行任何操作；（3）开门按钮当乘客按下此按钮时，电梯如果停在某一层，电梯门将打开，否则不执行任何操作；（4）超重测试和警报装置电梯的地面有超重感应装置，当电梯载重达到某一个值时，电梯“超重警报铃”发出超重警报，并且不执行关门命令。

2．关键实现方法描述用“最大距离循环”来说明电梯的运行方式。

也说是说，电梯处于上行状态时就一直上行直到不再有上行任务，电梯处于下行状态时就一直下行直到不再有下行任务。

当电梯正在上行时，如果上行队列的队列头改变时，系统将同时将这个新的队列头发送给电梯作为它的新目的地。

有两种原因引起队列头的改变。

（1）新的请求插入到上行队列头。

（2）电梯到达某个楼层将这个楼层的请求从上行队列的队列头删除，后继的更高楼层号成为对列头。

当电梯正在下行时，如果下行队列的队列头改变时，系统将同时将这个新的队列头发送给电梯作为它的新目的地。

有两种原因引起下行队列头的改变。

（1）新的请求插入到下行队列头。

（2）电梯到达某个楼层将这个楼层的请求从下行队列的队列头删除，后继的更高楼层号成为对列头。

在电梯上行过程中，当上行队列中没有比电梯当前所在的楼层更高的楼层号时，发送电梯目的地的开始从下行队列中取得。

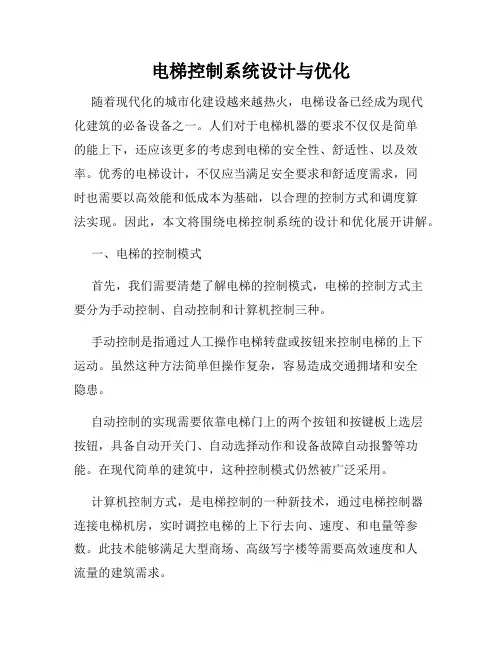

电梯控制系统设计与优化随着现代化的城市化建设越来越热火，电梯设备已经成为现代化建筑的必备设备之一。

人们对于电梯机器的要求不仅仅是简单的能上下，还应该更多的考虑到电梯的安全性、舒适性、以及效率。

优秀的电梯设计，不仅应当满足安全要求和舒适度需求，同时也需要以高效能和低成本为基础，以合理的控制方式和调度算法实现。

因此，本文将围绕电梯控制系统的设计和优化展开讲解。

一、电梯的控制模式首先，我们需要清楚了解电梯的控制模式，电梯的控制方式主要分为手动控制、自动控制和计算机控制三种。

手动控制是指通过人工操作电梯转盘或按钮来控制电梯的上下运动。

虽然这种方法简单但操作复杂，容易造成交通拥堵和安全隐患。

自动控制的实现需要依靠电梯门上的两个按钮和按键板上选层按钮，具备自动开关门、自动选择动作和设备故障自动报警等功能。

在现代简单的建筑中，这种控制模式仍然被广泛采用。

计算机控制方式，是电梯控制的一种新技术，通过电梯控制器连接电梯机房，实时调控电梯的上下行去向、速度、和电量等参数。

此技术能够满足大型商场、高级写字楼等需要高效速度和人流量的建筑需求。

二、电梯控制系统的优化电梯控制系统的优化可大致分为两类，一种是硬件上的优化，如提高电梯的载重和速度、加强电梯的结构、研制出更为精密的电梯设备。

还另一种是对控制系统模式的优化。

1、联合控制联合控制指的是将多台电梯同步运作，同时也可以独立运行。

在高楼大厦里，电梯数量一般会比较多，电梯的运作控制会存在问题，会造成电梯的空载或半载。

联合控制可以实现多台电梯的同步运作，优化电梯的运作效率。

2、卡逻辑控制在现代商场进行购物时过多的人流量，不仅仅会造成拥挤，同时也会去耗费时间。

商场中电梯运行的时间也是效率的重中之重，一般情况下设计出科学合理的电梯卡逻辑控制，能够实现柔和的电梯运行，减少客户的等待时间。

3、交联控制对于在高层建筑的电梯控制，采用交联控制方式可以提高运输效率，减少拥挤，同时也提高安全性。

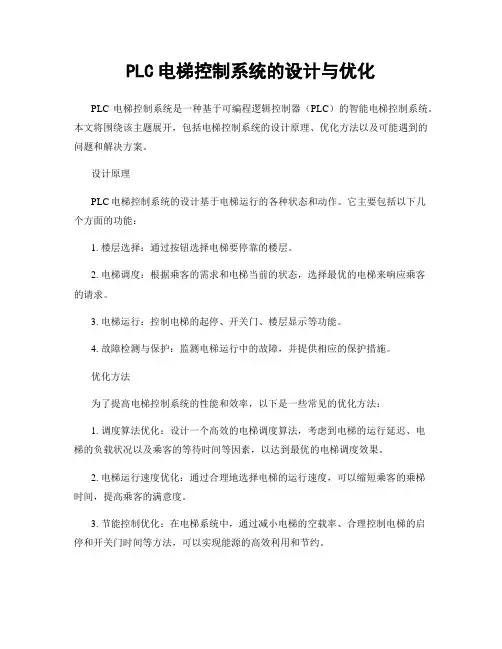

PLC电梯控制系统的设计与优化PLC电梯控制系统是一种基于可编程逻辑控制器（PLC）的智能电梯控制系统。

本文将围绕该主题展开，包括电梯控制系统的设计原理、优化方法以及可能遇到的问题和解决方案。

设计原理PLC电梯控制系统的设计基于电梯运行的各种状态和动作。

它主要包括以下几个方面的功能：1. 楼层选择：通过按钮选择电梯要停靠的楼层。

2. 电梯调度：根据乘客的需求和电梯当前的状态，选择最优的电梯来响应乘客的请求。

3. 电梯运行：控制电梯的起停、开关门、楼层显示等功能。

4. 故障检测与保护：监测电梯运行中的故障，并提供相应的保护措施。

优化方法为了提高电梯控制系统的性能和效率，以下是一些常见的优化方法：1. 调度算法优化：设计一个高效的电梯调度算法，考虑到电梯的运行延迟、电梯的负载状况以及乘客的等待时间等因素，以达到最优的电梯调度效果。

2. 电梯运行速度优化：通过合理地选择电梯的运行速度，可以缩短乘客的乘梯时间，提高乘客的满意度。

3. 节能控制优化：在电梯系统中，通过减小电梯的空载率、合理控制电梯的启停和开关门时间等方法，可以实现能源的高效利用和节约。

4. 故障检测与保护优化：引入先进的故障检测技术，例如传感器监测电梯的运行状态、PLC检测电梯的故障情况，并自动采取相应的保护措施，以提高电梯的安全性和可靠性。

可能遇到的问题和解决方案在PLC电梯控制系统的设计和优化过程中，可能会遇到一些问题，例如：1. 网络通信问题：PLC系统需要与电梯的各个部件进行通信，如果通信出现问题，会影响电梯的运行。

解决方案可以是检查通信线路，确保连接正常；或者使用可靠的通信协议和设备来保证通信的稳定性。

2. 故障诊断问题：当电梯出现故障时，需要快速准确地诊断问题，并采取相应的措施。

解决方案可以是引入自动故障诊断系统，通过传感器和PLC的数据分析，快速识别问题所在，并提供解决方案。

3. 安全问题：电梯是公共交通工具，安全性十分重要。

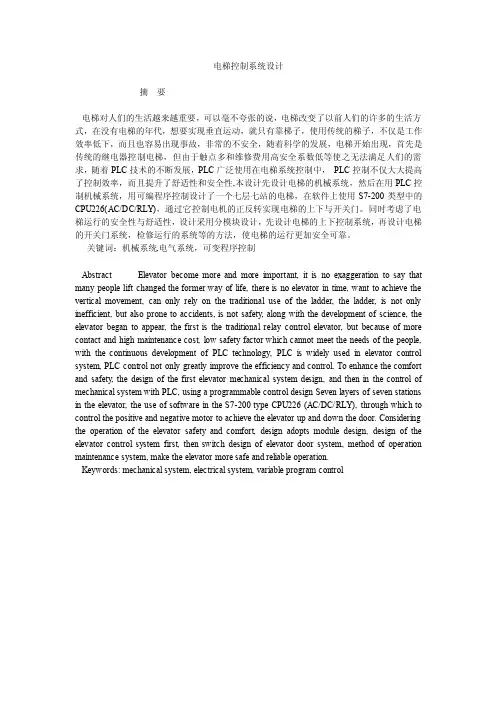

电梯控制系统设计摘要电梯对人们的生活越来越重要，可以毫不夸张的说，电梯改变了以前人们的许多的生活方式，在没有电梯的年代，想要实现垂直运动，就只有靠梯子，使用传统的梯子，不仅是工作效率低下，而且也容易出现事故，非常的不安全，随着科学的发展，电梯开始出现，首先是传统的继电器控制电梯，但由于触点多和维修费用高安全系数低等使之无法满足人们的需求，随着PLC技术的不断发展，PLC广泛使用在电梯系统控制中，PLC控制不仅大大提高了控制效率，而且提升了舒适性和安全性,本设计先设计电梯的机械系统，然后在用PLC控制机械系统，用可编程序控制设计了一个七层七站的电梯，在软件上使用S7-200类型中的CPU226(AC/DC/RLY)，通过它控制电机的正反转实现电梯的上下与开关门。

同时考虑了电梯运行的安全性与舒适性，设计采用分模块设计，先设计电梯的上下控制系统，再设计电梯的开关门系统，检修运行的系统等的方法，使电梯的运行更加安全可靠。

关键词：机械系统,电气系统，可变程序控制Abstract Elevator become more and more important, it is no exaggeration to say that many people lift changed the former way of life, there is no elevator in time, want to achieve the vertical movement, can only rely on the traditional use of the ladder, the ladder, is not only inefficient, but also prone to accidents, is not safety, along with the development of science, the elevator began to appear, the first is the traditional relay control elevator, but because of more contact and high maintenance cost, low safety factor which cannot meet the needs of the people, with the continuous development of PLC technology, PLC is widely used in elevator control system, PLC control not only greatly improve the efficiency and control. To enhance the comfort and safety, the design of the first elevator mechanical system design, and then in the control of mechanical system with PLC, using a programmable control design Seven layers of seven stations in the elevator, the use of software in the S7-200 type CPU226 (AC/DC/RLY), through which to control the positive and negative motor to achieve the elevator up and down the door. Considering the operation of the elevator safety and comfort, design adopts module design, design of the elevator control system first, then switch design of elevator door system, method of operation maintenance system, make the elevator more safe and reliable operation.Keywords: mechanical system, electrical system, variable program control目录第一章电梯的发展史- 1 -1.1国际上电梯的发展- 1 -1.2国内电梯的发展史- 1 -1.3电梯的发展方向- 1 -第二章系统的设计- 2 -2.1 电梯的结构- 2 -2.2 电梯对控制信号的响应要求- 2 -2.3电梯对控制信号的响应流程- 3 -2.4 电梯的控制要求- 5 -2.5 可编程序控制PLC的选择 - 6 -2.6安全设置- 7 -第三章硬件设计- 7 -3.1 程序设计总思路- 7 -3.2主电路-电梯的拖动电路- 9 -3.3开关门电路- 11 -3.4电梯的电气元件设备- 12 -3.4.1输入设备的确定- 14 -3.4.2输出设备- 14 -第四章系统软件设计164.1电梯的开关门控制164.2 楼层信号的产生以及消除184.3内选信号的登记以及消除194.4外呼信号的登记以及消除204.5电梯自动运行流程224.6电梯停止制动24第五章总结255．1总结25参考文献26致谢26第一章电梯的发展史1.1国际上电梯的发展电梯的最初的模样是水压带动的液压升降机，由英国人汤姆逊在1845年发明这或许只是一个突发的奇想，用水力作为动力来实现轿厢的上下运行，但由于水力的控制性不好，存在许多不可控的因素，极易出现安全事故，所以，在当时，不被人们看好。

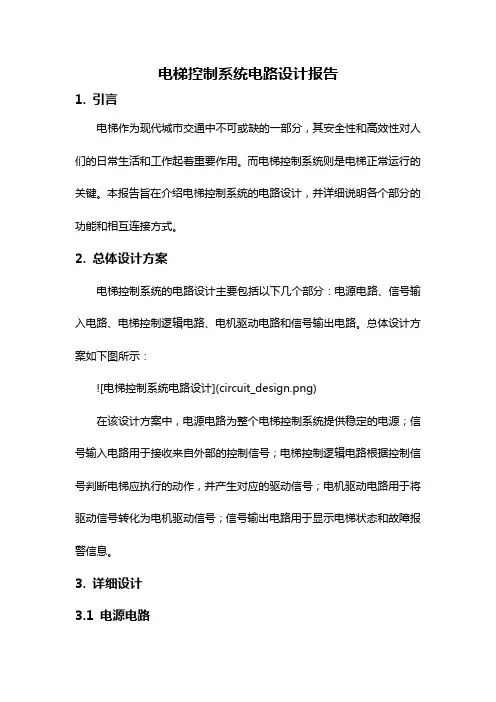

电梯控制系统电路设计报告1. 引言电梯作为现代城市交通中不可或缺的一部分，其安全性和高效性对人们的日常生活和工作起着重要作用。

而电梯控制系统则是电梯正常运行的关键。

本报告旨在介绍电梯控制系统的电路设计，并详细说明各个部分的功能和相互连接方式。

2. 总体设计方案电梯控制系统的电路设计主要包括以下几个部分：电源电路、信号输入电路、电梯控制逻辑电路、电机驱动电路和信号输出电路。

总体设计方案如下图所示：在该设计方案中，电源电路为整个电梯控制系统提供稳定的电源；信号输入电路用于接收来自外部的控制信号；电梯控制逻辑电路根据控制信号判断电梯应执行的动作，并产生对应的驱动信号；电机驱动电路用于将驱动信号转化为电机驱动信号；信号输出电路用于显示电梯状态和故障报警信息。

3. 详细设计3.1 电源电路电源电路设计主要包括整流、滤波和稳压三个部分。

整流电路使用桥式整流电路，将交流电转化为直流电；滤波电路使用电容滤波器，平滑输出电流；稳压电路使用稳压芯片，保证输出电压的稳定性。

3.2 信号输入电路信号输入电路用于接收来自外部的控制信号，如按键信号和外部调度信号。

该电路采用触发器电路和信号放大器电路，保证信号的准确传输和放大。

3.3 电梯控制逻辑电路电梯控制逻辑电路根据信号输入电路接收到的控制信号，判断电梯应该执行的动作，并产生相应的驱动信号。

该电路采用逻辑门电路和计数器电路实现电梯的状态判断和运行控制。

3.4 电机驱动电路电机驱动电路将控制逻辑电路输出的驱动信号转化为电机驱动信号，用于控制电机的转动方向和速度。

该电路包括电机驱动芯片和功率放大器，能够提供足够的电流和电压给电机驱动。

3.5 信号输出电路信号输出电路用于显示电梯运行状态和故障报警信息。

该电路包括显示屏和报警器，能够方便地告知乘客当前电梯的状态和异常情况。

4. 结论本报告详细介绍了电梯控制系统的电路设计方案，并对各个部分进行了功能和连接方式的解释。

基于PLC的电梯控制系统设计-控制方案1. 引言电梯是现代建筑中必不可少的交通工具之一。

在电梯系统中，控制方案起着至关重要的作用，决定了电梯的安全性、效率和性能。

本文介绍了基于可编程逻辑控制器（PLC）的电梯控制系统设计方案。

2. 系统架构基于PLC的电梯控制系统主要由三个子系统组成：楼层选择子系统、电梯调度子系统和电梯执行子系统。

2.1 楼层选择子系统楼层选择子系统负责接收乘客在楼层上选择电梯的请求，并将其发送给电梯调度子系统。

该子系统通常由按钮面板和楼层选择算法组成。

2.2 电梯调度子系统电梯调度子系统根据楼层选择子系统发送的请求，决定哪个电梯应该响应，并将相应的指令发送给电梯执行子系统。

该子系统通常包括调度算法和通信模块。

2.3 电梯执行子系统电梯执行子系统负责实际控制电梯的运行。

它接收来自电梯调度子系统的指令，并根据指令来控制电梯的运行方向、开关门等操作。

该子系统通常由电机驱动和传感器组成。

3. 控制逻辑电梯控制系统的控制逻辑包括以下几个方面：3.1 乘客请求处理当乘客在楼层上按下按钮时，楼层选择子系统接收到请求，并将其发送给电梯调度子系统。

电梯调度子系统根据调度算法决定哪个电梯应该响应该请求，并将相应的指令发送给电梯执行子系统。

3.2 电梯调度电梯调度子系统根据电梯的当前状态和乘客请求，决定电梯的调度优先级。

调度算法可以考虑因素如电梯的位置、当前负载和乘客的等待时间等。

3.3 电梯运行控制电梯执行子系统接收到电梯调度子系统发送的指令后，根据指令来控制电梯的运行方向、开关门等操作。

它可以通过电机驱动来控制电梯的运行，并通过传感器来监测电梯的状态。

4. 安全性考虑在电梯控制系统设计中，安全性是至关重要的考虑因素。

以下是几个常见的安全性考虑：4.1 速度限制电梯的运行速度应该限制在安全范围内，以避免意外事故的发生。

在设计电梯控制系统时，应该考虑设置最大速度，并在必要时使用速度传感器进行监测。

电梯控制系统的设计(共22页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--目录摘要Abstract第1章前言 (1)第2章系统硬件设计 (2)硬件的基本组成 (2)AT89C51单片机芯片的介绍 (3)单片机概述 (3)AT89C51单片机简介 (3)系统硬件设计 (10)各楼层电梯外电路的设计 (10)电梯内电路的设计 (11)控制台电路的设计 (11)单片机电路的设计 (11)第3章系统软件设计 (13)控制方案的设计 (13)主程序的设计 (13)定时器T0中断程序的设计 (13)定时器T1中断程序的设计 (14)第4章系统调试 (18)设置SoftICE模式 (18)设置仿真环境 (18)程序调试 (18)第5章结束语 (19)答谢辞参考文献摘要本文所讨论的是基于AT89C51单片机的四层楼电梯控制系统，它能控制电梯从一楼能到达二、三、四楼，从二楼能到达一、三、四楼，从三楼能到达一、二、四楼，从四楼能到达一、二、三楼。

各楼层的定位采用延时控制，相邻楼层间升降设定为2S。

用单片机AT89C51来控制，软件程序由汇编语言编写。

中国最早的一座电梯出现在上海，是由美国奥的斯公司于1901年安装的。

而今，我国电梯业已进入了高速发展的时期。

任何一座城市，商场、医院、宾馆、仓库、住宅大楼等地方的电梯都被广泛应用着，直接与人们的生活息息相关，给人们的生活带来了极大的便利，是一种必不可少的垂直运输交通工具。

四层楼电梯控制系统主要通过控制台的两个手动按键控制整个电梯的升降，即：电梯上电之后，按下Start键后开始工作，逐层到达，按下Stop键后强制降至一楼，然后停止工作，直至再次按下Start键后重新恢复运行。

采用定时器中断服务程序实现电梯升降过程中电梯间的升降请求，中断服务程序每10ms一次检查所有按键状态，并记录在相应的存储单元，同时控制相应的指示灯。

硬件的设计要考虑多方面，以自己设计的目的为出发点，设计合理的方案。

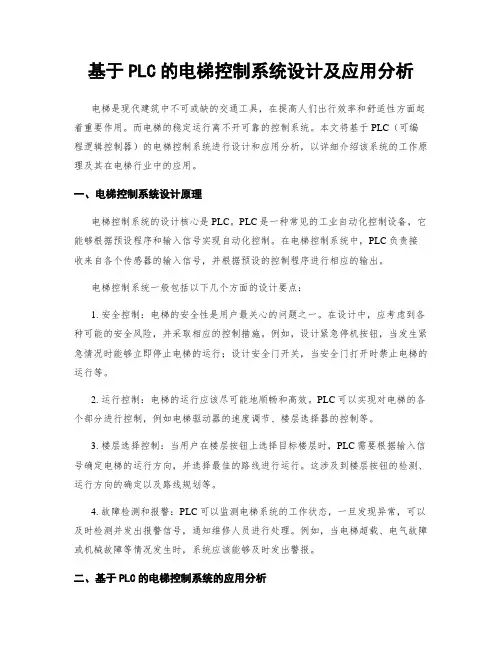

基于PLC的电梯控制系统设计及应用分析电梯是现代建筑中不可或缺的交通工具，在提高人们出行效率和舒适性方面起着重要作用。

而电梯的稳定运行离不开可靠的控制系统。

本文将基于PLC（可编程逻辑控制器）的电梯控制系统进行设计和应用分析，以详细介绍该系统的工作原理及其在电梯行业中的应用。

一、电梯控制系统设计原理电梯控制系统的设计核心是PLC。

PLC是一种常见的工业自动化控制设备，它能够根据预设程序和输入信号实现自动化控制。

在电梯控制系统中，PLC负责接收来自各个传感器的输入信号，并根据预设的控制程序进行相应的输出。

电梯控制系统一般包括以下几个方面的设计要点：1. 安全控制：电梯的安全性是用户最关心的问题之一。

在设计中，应考虑到各种可能的安全风险，并采取相应的控制措施。

例如，设计紧急停机按钮，当发生紧急情况时能够立即停止电梯的运行；设计安全门开关，当安全门打开时禁止电梯的运行等。

2. 运行控制：电梯的运行应该尽可能地顺畅和高效。

PLC可以实现对电梯的各个部分进行控制，例如电梯驱动器的速度调节、楼层选择器的控制等。

3. 楼层选择控制：当用户在楼层按钮上选择目标楼层时，PLC需要根据输入信号确定电梯的运行方向，并选择最佳的路线进行运行。

这涉及到楼层按钮的检测、运行方向的确定以及路线规划等。

4. 故障检测和报警：PLC可以监测电梯系统的工作状态，一旦发现异常，可以及时检测并发出报警信号，通知维修人员进行处理。

例如，当电梯超载、电气故障或机械故障等情况发生时，系统应该能够及时发出警报。

二、基于PLC的电梯控制系统的应用分析1. 可靠性：使用PLC作为电梯控制系统的核心，可以提高系统的可靠性和稳定性。

PLC具有高可靠性和抗干扰能力，适用于复杂的电梯环境。

同时，PLC还可以进行故障自诊断和自动恢复，减少维修时间。

2. 灵活性：PLC的编程和配置灵活性高，可以根据不同的电梯要求进行定制化设计。

不同于传统的硬连线控制系统，PLC可通过修改程序来实现不同的控制策略，提高电梯系统的适应性和灵活性。

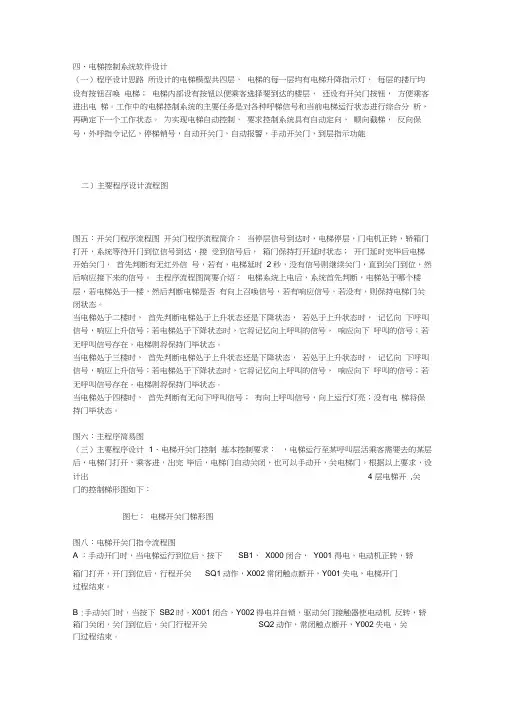

四、电梯控制系统软件设计（一）程序设计思路所设计的电梯模型共四层，电梯的每一层均有电梯升降指示灯，每层的搂厅均设有按钮召唤电梯；电梯内部设有按钮以便乘客选择要到达的楼层，还设有开关门按钮，方便乘客进出电梯。

工作中的电梯控制系统的主要任务是对各种呼梯信号和当前电梯运行状态进行综合分析，再确定下一个工作状态。

为实现电梯自动控制，要求控制系统具有自动定向，顺向截梯，反向保号，外呼指令记忆，停梯销号，自动开关门，自动报警，手动开关门，到层指示功能二）主要程序设计流程图图五：开关门程序流程图开关门程序流程简介：当停层信号到达时，电梯停层，门电机正转，轿箱门打开，系统等待开门到位信号到达，接受到信号后，箱门保持打开延时状态；开门延时完毕后电梯开始关门，首先判断有无红外信号，若有，电梯延时 2 秒，没有信号则继续关门，直到关门到位，然后响应接下来的信号。

主程序流程图简要介绍：电梯系统上电后，系统首先判断，电梯处于哪个楼层，若电梯处于一楼，然后判断电梯是否有向上召唤信号，若有响应信号，若没有，则保持电梯门关闭状态。

当电梯处于二楼时，首先判断电梯处于上升状态还是下降状态，若处于上升状态时，记忆向下呼叫信号，响应上升信号；若电梯处于下降状态时，它将记忆向上呼叫的信号，响应向下呼叫的信号；若无呼叫信号存在，电梯则将保持门毕状态。

当电梯处于三楼时，首先判断电梯处于上升状态还是下降状态，若处于上升状态时，记忆向下呼叫信号，响应上升信号；若电梯处于下降状态时，它将记忆向上呼叫的信号，响应向下呼叫的信号；若无呼叫信号存在，电梯则将保持门毕状态。

当电梯处于四楼时，首先判断有无向下呼叫信号；有向上呼叫信号，向上运行灯亮；没有电梯将保持门毕状态。

图六：主程序简易图（三）主要程序设计1．电梯开关门控制基本控制要求：，电梯运行至某呼叫层活乘客需要去的某层后，电梯门打开，乘客进，出完毕后，电梯门自动关闭，也可以手动开，关电梯门。

根据以上要求，设计出 4 层电梯开,关门的控制梯形图如下：图七：电梯开关门梯形图图八：电梯开关门指令流程图A ：手动开门时，当电梯运行到位后，按下SB1，X000 闭合，Y001 得电，电动机正转，轿箱门打开，开门到位后，行程开关SQ1动作，X002常闭触点断开，Y001失电，电梯开门过程结束。

电梯初始化控制逻辑电梯初始化控制逻辑电梯是现代建筑中不可或缺的设施之一，为了保证电梯在运行过程中的安全性和效率，电梯初始化控制逻辑显得尤为重要。

本文将详细介绍电梯初始化控制逻辑的相关内容。

一、电梯初始化在电梯安装完毕后，需要进行初始化操作。

初始化是指将电梯系统恢复到出厂设置状态，以便于后续的调试和使用。

具体步骤如下：1. 确认所有安全门已经关闭。

2. 按下主机箱上的“初始化”按钮。

3. 等待数秒钟，直到屏幕上显示“INITIALIZED”字样。

4. 关闭主机箱门并确认所有按键和指示灯正常工作。

二、控制逻辑1. 门控制逻辑门控制是电梯系统中最基本的部分之一。

当乘客进入或离开电梯时，需要确保门能够正确地打开和关闭。

门控制逻辑包括以下几个方面：（1）开关门按钮：乘客可以通过按下开关门按钮来手动打开或关闭门。

（2）红外线传感器：当有人或物体挡住了红外线传感器时，门会自动停止关闭并重新打开。

（3）门锁：当电梯在运行过程中时，门锁会自动锁定以确保乘客的安全。

2. 楼层控制逻辑楼层控制逻辑是电梯系统中另一个重要的部分。

它需要确保电梯能够准确地到达指定楼层。

楼层控制逻辑包括以下几个方面：（1）按键输入：乘客可以通过按下相应楼层的按钮来指定目标楼层。

（2）电梯状态：电梯会根据当前状态来判断是否需要停靠某一楼层。

（3）位置传感器：位置传感器可以检测电梯当前所在的位置，并帮助控制系统计算出最佳的运行路线。

3. 故障处理逻辑故障处理逻辑是电梯系统中最重要的部分之一。

它需要确保在出现故障时能够快速地进行处理以避免对乘客造成危险。

故障处理逻辑包括以下几个方面：（1）报警系统：当发生故障时，报警系统会自动触发以提醒乘客和维修人员。

（2）自动停机：当电梯系统检测到异常时，会自动停止运行以避免进一步损坏。

（3）故障诊断：电梯系统会自动进行故障诊断以确定具体的问题，并提供相应的解决方案。

三、总结电梯初始化控制逻辑是电梯系统中非常重要的一部分。

电梯控制系统的硬件设计2.1电梯的控制要求1、信号控制系统同其它电梯的控制系统相同，电梯的PLC控制系统主要由信号控制系统和拖动控制系统两大部分构成。
