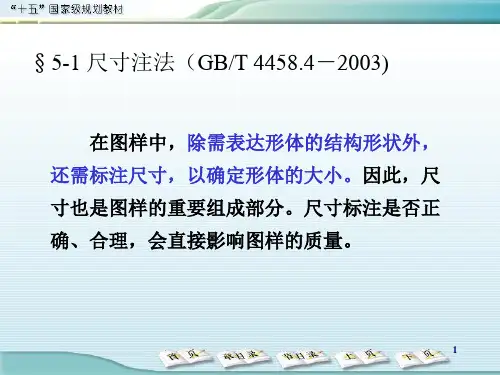

机械制图第五章 尺寸与标注规范
- 格式:ppt
- 大小:4.91 MB
- 文档页数:47


机械制图尺寸标注方法文章目录[隐藏]∙一、标注尺寸的要求∙二、基本规则∙三、尺寸组成∙四、尺寸类型GB/T4458.4-2003《机械制图尺寸注法》中规定了机械制图尺寸标注方法,本文对常见的标注要求进行梳理。
一、标注尺寸的要求图样不论按什么比例绘制,其结构的大小由标注的尺寸确定。
标注尺寸时,应严格遵照国家标准有关尺寸注法的规定。
做到正确、齐全、清晰、合理。
正确符合国家标准规定。
完整齐全,不遗漏,也不重复。
清晰标注在图样最明显处,且布局适当,便于看图。
合理既保证设计要求,又适合加工时检验测量。
二、基本规则1、机件的真实大小应以图样上所注的尺寸数值为依据,与图形的大小及绘图的准确度无关。
2、图样中的尺寸以毫米为单位时,不需注明计量单位的代号或名称,如采用其他单位,则必须注明相应的单位代号或名称,如30°。
3、机件的每一尺寸,在图样中一般只标注一次,并应标注在反映该结构最清晰的图形上。
4、图样中所注尺寸是该机件最后完工时的尺寸,否则应另加说明。
5、绘制图样时属于理想关系绘制,如相互平行平面、以及相互垂直平面关系均按图形所示几何关系处理,通常不标注尺寸。
三、尺寸组成一个完整的尺寸是由尺寸界线、尺寸线、箭头和尺寸数字,以及注写在尺寸数字周围的一些字母和符号所组成,如标注直径时,在尺寸数字前加注符号“Ø”,标注半径时,在尺寸数字前加注符号“R”等。
如图1.1.4-1所示。
机械制图尺寸界线示意机械制图尺寸线示意机械制图尺寸箭头示意机械制图尺寸数字标注示意1、尺寸界限—用细实线画出,并应由图形的轮廓线或对称线处引出,也可用轮廓线作为尺寸界限,尺寸界限一般应与尺寸线垂直,并超出尺寸线约2mm。
2、尺寸线—必须用细实线单独画出,不能用其他图线代替,也不得与其他图线重合或画在其他线的延长线上。
标注线性尺寸时,尺寸线必须与所标注的线段平行,尺寸线与轮廓线的间距、相同方向上尺寸线之间的间距应大于5mm。
机械制图标注规范机械制图标注规范是指在机械制图中对各种要素进行正确标注的一套规则和标准。
标注的目的是为了方便读者理解图纸内容,确保设计和制造的准确性。
1. 尺寸标注:尺寸标注是机械制图中最基本也是最重要的标注之一。
标注尺寸时应使用统一的尺寸标准符号和单位,如“R”表示半径,“D”表示直径,“L”表示长度等。
尺寸标注应清晰,字体要求可读性好,并与图形相对应。
尺寸标注应选取有明确特征的关键点,尽量避免使用虚线进行标注。
2. 公差标注:公差是指允许的尺寸偏差范围。
在机械制图中,公差是非常重要的一项标注。
公差标注应在尺寸标注的基础上标出公差阈值,通常使用标准公差表中的符号。
公差标注应清晰明确,以确保制造过程中的准确性和一致性。
3. 连接标注:连接标注是标示各个零件之间连接方式的标注。
它可以提供装配和拆卸过程中必要的信息。
常见的连接标注包括螺纹标注、焊接标注、键槽标注等。
连接标注应清晰明确,采用统一的标准符号和表达方式。
4. 表面质量标注:在机械制图中,表面质量标注是标注工件表面光洁度和粗糙度的一种方法。
表面质量标注通常使用符号和数值来表示。
符号可根据国家标准选择,数值要与国家标准一致。
标注应尽量避免与其他标注相互冲突,以确保正确理解。
5. 材料标注:对于机械制图中的材料,应在图中进行标注。
材料标注通常使用符号和简称,如“SS”表示不锈钢,“Al”表示铝等。
材料标注应与国家标准一致,并在制图中统一使用。
6. 关口标注:关口是指两个或多个零件之间的交界处。
关口标注用于标记关键部件之间的位置和相对位置。
关口标注应清晰明确,字体要求可读性好,并与图形相对应。
标注应选取有明确特征的关键点,尽量避免使用虚线进行标注。
7. 配置项标注:在机械制图中,常常需要标注与零件和装配相关的其他信息,如零件数量、装配说明、设计要求等。
配置项标注应清晰、明确,字体要求可读性好,并与图形相对应。
以上只是机械制图标注规范的一些主要内容,具体的标注规范还需要根据实际情况和国家标准进行确定。
