五金模具验收流程和
表格
五金模具验收流程
附件：《工装试模通知单》《五金模试模问题记录表》《模具验证验收单》《产品实物检测记录表》《模具验收检查表》
编制：会签：审定：
工装试模通知单
编号：
五金模具试模具问题记录表
编号：
浙江正泰建筑电器有限公司
模具验证验收单
浙江正泰建筑电器有限公司
注： 1. 此表可作为模具验收时产品的样品验证记录单；
2. 此表可用于日常零部件检验时的记录；
3. 此表可作为产品转产时的附件；

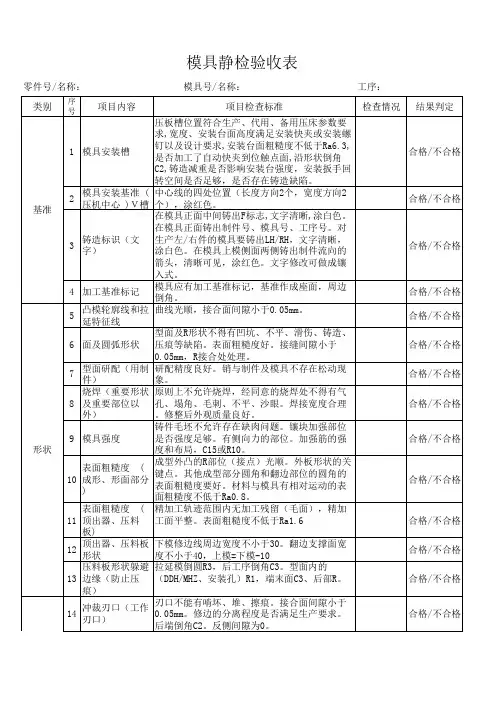

模具验收检查表
编号：
表1各关节控制的完成时间仅供参考！
表
1
表1各关节控制的完成时间仅供参考！。
我给你一份,供你参考模号模具名称技师日期检查项目序号标准合格可接受不可接受模具外观 1 铭牌内容是否打印模具编号、模具重量（KG）、模具外形尺寸（mm），字符均用1/8英寸的字码打上，字符清晰、排列整齐。
2 铭牌是否固定在模腿上靠近后模板和基准角的地方（离两边各有15mm的距离），用四个柳钉固定，固定可靠，不易剥落。
3 冷却水嘴是否用塑料块插水嘴，￠10管，规格可为G1/8″、G1/4″、G3/8″。
如合同有特殊要求，按合同。
4 冷却水嘴是否伸出模架表面，水嘴头部凹进外表面不超过3mm。
5 冷却水嘴避空孔直径是否为￠25、￠30、￠35mm三种规格，孔外沿有倒角，倒角大于1.5×45，倒角一致。
6 冷却水嘴是否有进出标记，进水为IN，出水为OUT，IN、OUT后加顺序号，如IN1、OUT1。
7 标识英文字符和数字是否大写（5/6″），位置在水嘴正下方10mm处，字迹清晰、美观、整齐、间距均匀。
8 进出油嘴、进出气嘴是否同冷却水嘴，并在IN、OUT前空一个字符加G（气）、O（油）。
9 模具安装方向上的上下侧开设水嘴，是否内置，并开导流槽或下方有支撑柱加以保护。
10 无法内置的油嘴或水嘴下方是否有支撑柱加以保护。
11 模架上各模板是否有基准角符号，大写英文DATUM,字高5/16″，位置在离边10mm处，字迹清晰、美观、整齐、间距均匀。
12 各模板是否有零件编号，编号在基准角符号正下方离底面10mm处，要求同11号。
13 模具配件是否影响模具的吊装和存放,如安装时下方有外漏的油缸、水嘴、预复位机构等，应有支撑腿保护。
14 支撑腿的安装是否用螺丝穿过支撑腿固定在模架上，或过长的支撑腿车加工外螺纹紧固在模架上。
15 模具顶出孔是否符合指定的注塑机，除小型模具外，原则上不能只用一个中心顶出（模具长度或宽度尺寸有一个大于500mm时），顶出孔直径应比顶出杆大5-10mm。
16 定位圈是否可靠固定（一般用三个M6或M8的内六角螺丝），直径一般为￠100或￠150mm，高出顶板10mm。
模具检具验收流程模具和检具是制造业中常见的工具，在生产过程中起到关键作用。
为了确保模具和检具的质量和性能符合要求，需要进行验收。
下面是模具和检具验收的流程：一、准备工作：1.确定验收标准：根据模具和检具的设计和制造要求，确定验收标准，包括尺寸、精度、材料等方面的要求。
2.准备验收设备：根据模具和检具的特点，准备相应的测量设备和工具，如千分尺、坐标测量机、显微镜等。
二、外观检查：1.检查模具和检具的表面是否光洁，是否有明显的划痕或缺陷。
2.检查模具和检具的标识是否清晰，是否与实际情况相符。
三、尺寸检查：1.使用测量设备对模具和检具的尺寸进行测量，包括长度、宽度、高度等维度的测量。
2.检查测量结果是否符合设计要求，是否在允许的公差范围内。
3.检查模具和检具的配合尺寸是否符合要求，如孔与轴的配合尺寸、楔块与楔槽的配合尺寸等。
四、检测性能：1.对于模具，可以使用试模机或试模设备进行模具试模，检查模具的开关动作是否灵活、稳定，零件是否能够正确装配。
2.对于检具，可以使用待测件进行测量，检查检具的测量结果是否准确可靠。
五、材料分析：1.对模具和检具的材料进行化学成分和物理性能等方面的分析，确保材料的质量和性能满足要求。
2.对于特殊材料，还可以进行金相分析和显微组织观察。
六、记录和报告：1.将每个模具和检具的验收过程进行记录，包括验收项目、结果和结论等。
2.根据实际情况，编写模具和检具的验收报告，对验收结果进行总结分析。
七、验收决策：1.根据模具和检具的验收结果和分析报告，对每个模具和检具进行验收决策，判断是否合格。
2.合格的模具和检具可以进入正常使用，不合格的模具和检具需要进行修复或退回制造商。
八、后续处理：1.对于合格的模具和检具，需要进行定期的维护和保养，以确保其性能和寿命。
2.对于不合格的模具和检具，需要进行修复或更换，以满足生产需求。
总结：模具和检具的验收流程主要包括准备工作、外观检查、尺寸检查、检测性能、材料分析、记录和报告、验收决策和后续处理等步骤。
