五金模具验收流程和表格

模具验收流程
1、目的：
对外协模具按照产品图纸的技术要求进行检验，确保进入生产制造系统的模具为合格模具能够满足生产制造使用的需求以达到高效生产的目的。

2、范围：
适用公司委外模具，开模、维修或加工部件。

3、职责：
3.1已移交生产部的模具因改模或修模而需要试模的，由模具车间向生产部提交试模单，生产部根据生产计划、模具交付日期等综合情况及时安排冲压车间进行试模。

对暂时无法安排试模的，且模具交付期也允许的模具也应在5日之内予以协调完成试模。

3.2生产部负责组织安排试模时间及机床，冲压车间负责装、卸模具及配合调试模具。

3.3新开模具由技术部提交试模单并在生产部安排的时间段内，负责牵头组织试模。

当试模合格后，应向模具管理模块提交模具清单，办理模具入库手续并电子档备案。

3.4试模时品质部应按照图纸技术要求仔细检验试模样件是否符合，并做好相关记录，无论试模样件状态如何都应详实、准确予以记录备案以便后期查验。

3.5改模、修模需试模的在试模合格后，应在模具维修记录表上做好
相关记录，并由模具管理备案电子档。

3.6对试模不合格的模具，由牵头部门负责反馈、联系重新修改或返工并重新走流程予以试模。

附：1、试模流程图
2、试模申请表（申请、评审二合一表）
OK
NG
模具进厂 安排试模 填写申请表 相关方检讨 办理入库 标识、油漆 拒收、隔离 试模记录 退回厂家 让步接收
相关方签字 让步备案
办理入库 返修、重做。

*工装模具可操作性： □好□一般 □需改进
*工装模具安全性： □好□需警示标志 □危险
*工装模具实用性： □好□一般 □需改进
*工装模具完整性： □完整□不完整
*工装模具外观质量： □好 □一般 □需改进
*加工精度是否达到要求： □是□小部分不符 □大部分不符
*按要求做热处理及其他表面处理：□是□小部分不符 □大部分不符
毛刺、飞边情况： □无毛刺飞边 □少量的□严重
有无影响产品装配的毛刺、飞边： □无□少量，可接受□严重，不可用
对于维修、更改的工装模具
*维修、更改处是否符合要求： □是□否
*零部件装配是否齐全： □是□否
*其他部位有无的损伤： □有□无
*模具导柱有无打油□有□无
*模具有无打防锈油□有□无
*模具零部件及螺丝有无损坏与松动□有□无
产品型号、名称
零部件名称、图号
工装名称
工装编号
类 型
□塑料模 □冲压模 □工装夹具 □其他
试模设备名称
试模设备型号
试模日期
试模状况
工装模具情况：
*工装模具结构合理性： □合理□一般 □不合理
*工装模具可操作性： □好□一般 □需改进
*工装模具安全性： □好□需警示标志 □危险
*工装模具实用性： □好□一般 □需改进
验证模具生产使用状况、材质、结构、加工精度等等（按模具制作的验收标准及模具合约）
模具制造部：年月日
产品评审
验证验收
结论
公司领导：年月日
浙江正泰建筑电器有限公司
产品实物检测记录表
产品型号
零件名称
零件图号
型腔数
材 料
送检数
抽 检 数
模具编号

5.0验收方法
5.1自制模具的验收
1)产品符合性：依据客户资料、合同、产品图纸及其它文字性的描述。
2)模具使用状况：模具使用状况的基本标准为：操作调试方便,使用过程中产品质量稳定，无安全隐患，对本项目的验证以评价(定性)方式进行。
3)模具性能：模具性能状况的基本标准为：结构合理，功能适用，整体动作可靠，定位准确、效率满足要求，上下料方便等。对本项目的验证以评价(定性)方式进行。
9.0其它情况
9.1当规定的模具验收组成员中不能参与现场验收时，所属部门应指派代理人员；
9.2如果模具验收结论为可以试生产但还需继续维修时，碰到交货期较紧的订单，可先应急生产，但应加强检验，随后进行修模，一但维修结束，应对模具重新进行验收。
9.3模具待试产或待入库前，由模具车间保管，存放在模具暂存区域。委外模具必须试产合格后再验收，验收合格拉回的模具存放模具仓库；只有合格的模具方可正式入库。
6.2模具使用状况判定——模具使用应方便、可靠、安全，上下料方便、定位准确，并符合行业规范，验证结论应具有唯一性。当参与模具使用状况验证的相关人员对其结果不能达成一致时，以使用车间负责人的判定结论为本验收项目的最终验收结论。
6.3模具性能判定——模具结构应简单、合理、可靠、功能适用，有合理的使用寿命、产品质量、效率符合要求。当参与模具性能验证的相关人员对其结果不能达成一致时,以使用车间负责人的判定结论为本验收项目的最终验收结论。验证结论应具有唯一性。

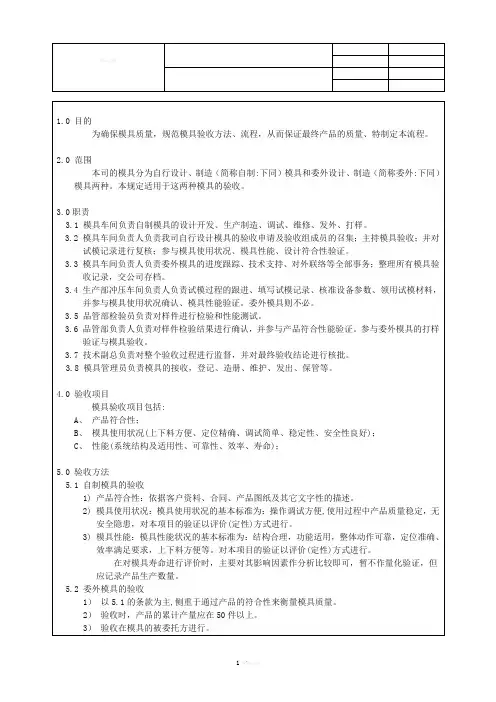

为确保模具质量，规范模具验收方法、流程，从而保证最终产品的质量、特制定本流程。
本司的模具分为自行设计、制造（简称自制:下同）模具和委外设计、制造（简称委外:下同）模具两种。本规定适用于这两种模具的验收。
3.0职责
3.1模具车间负责自制模具的设计开发、生产制造、调试、维修、发外、打样。

模具验收程序（IATF16949-2016/ISO9001-2015）1.0目的规范新模具及模具修改后的验收操作，提高模具验收的质量。

2.0范围适用于注塑、吹塑、软管注头等新模具和模具修改后的验收、考核。

3.0职责设计部：组织协调新模具验收工作；收集模具验收过程中相关记录，完成模具的最终验收报告并进行存档；批准新模具的使用，对新模具使用过程中产生的偏差提供建议和解决方案；组织完成新模具的试生产、确定并批准新工艺参数，对由新模具生产的头三批产品进行技术放行。

质量保证部：根据产品标准，对产品进行测试、收集数据；确保产品质量记录完整、准确；确保各阶段样品的留样保存；参与新模具的综合评价并对新产品进行质量评估、放行。

模具车间：执行新模具的验收工作；在新模具试模到验收过程中，确保模具始终处于适当状态；协助设计部对新模具使用过程中产生的偏差提供建议和解决方案，解决质量问题。

生产车间：实施各个阶段性的试模、试产、调机；在机台运行中调整、控制、记录各工艺参数，协助收集生产相关数据；协助设计部对新模具使用过程中产生的偏差提供建议和解决方案，解决质量问题。

业务部：参与新产品质量评估。

4.0程序4.1.新模具验收流程4.1.1.新模具的验收流程，根据客户群、产品工艺等的不同，验收流程如下：A、级客户群，通常是指有指定产品验证要求的客户。

模具制作完成、试模结束，样品经双方确认后，模具验收严格按照客户确认的验证（EO）草案执行。

成功验证后，由设计部组织相关部门执行4.5模具验收工作。

B、级客户群，对产品验证无指定要求的，根据产品工艺的不同，依照以下验收流程：工艺类型验收流程备注说明挤吹试模→1小时试产NA注吹二步伐注吹，吹瓶模具仅试模NA注塑试模→2小时试产NA软管注头圆管：试模→2小时试产简单的软管注头模，可根据实际试模情况，判断是否需要试产过椭圆管：试模→4小时试产程4.2.维修模具的验收流程对于已经验收后的模具，因客户需求改变产品结构或尺寸，或者因为模具本身损坏或人为损坏，模具需要进行维修，对于此类维修模具需要执行SOP-ENG-003《模具日常维护程序》进行相关检查记录，并对实际模具维修项目进行重点查看。
