冲压模具动态验收标准

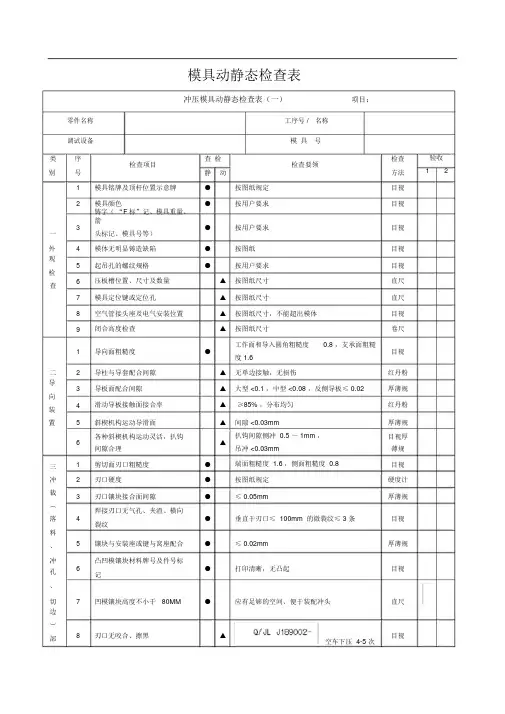

模具动静态检查表冲压模具动静态检查表（一）项目：零件名称工序号 /名称调试设备模具号类序检查项目查检检查要领检查别号静动方法1模具铭牌及顶杆位置示意牌●按图纸规定目视2模具颜色●按用户要求目视3铸字（“F标”记、模具重量、箭●按用户要求目视一头标记、模具号等）外4模体无明显铸造缺陷●按图纸目视观5起吊孔的螺纹规格●按用户要求目视检6查压板槽位置、尺寸及数量▲按图纸尺寸直尺7模具定位键或定位孔▲按图纸尺寸直尺8空气管接头座及电气安装位置▲按图纸尺寸，不能超出模体目视9闭合高度检查▲按图纸尺寸卷尺1导向面粗糙度●工作面和导入圆角粗糙度0.8 ，支承面粗糙目视度 1.6二2导柱与导套配合间隙▲无单边接触，无损伤红丹粉导3导板面配合间隙▲大型 <0.1 ，中型 <0.08 ，反侧导板≤ 0.02厚薄规向4滑动导板接触面接合率▲≥85% ，分布均匀红丹粉装置5斜楔机构运动导滑面▲间隙 <0.03mm厚薄规6各种斜楔机构运动灵活，扒钩▲扒钩间隙侧冲 0.5 ～ 1mm ，目视厚间隙合理吊冲 <0.03mm薄规三1剪切面刃口粗糙度●端面粗糙度 1.6 ，侧面粗糙度 0.8目视冲2刃口硬度●按图纸规定硬度计裁3刃口镶块接合面间隙●≤ 0.05mm厚薄规︵焊接刃口无气孔、夹渣、横向落4●垂直于刃口≤ 100mm 的微裂纹≤ 3 条目视裂纹料、5镶块与安装座或键与窝座配合●≤ 0.02mm厚薄规冲6凸凹模镶块材料牌号及件号标●打印清晰，无凸起目视孔记、切7凹模镶块高度不小于 80MM●应有足够的空间、便于装配冲头直尺边︶部8刃口无咬合、擦黑▲空车下压 4-5 次目视验收129压料面贴合率、压料面粗糙度▲红丹粉<0.810刃口间隙▲按图纸规定 ; 是制件料厚的 <10%。

目视厚薄规1110°～ 30°斜面冲裁时，冲孔及▲工作刃口提前切入深度按 2 个料厚处理，冲直修边凸模处理头是否防转尺目视12刃口切入量▲按图纸规定直尺13退料板与凸模，压料板与凹模▲间隙 0.3 ～ 0.5mm厚薄规的导正间隙四1镶块接缝间隙●≤ 0.05mm厚薄规成2工作面粗糙度●主要工作面及 R 处粗糙度 0.8 ，辅助工作面形及 R 处粗糙度 1.6目视︵工作表面无缺陷无划伤、裂纹、波纹、磕碰伤、夹渣、气3●拉孔延、4工作面硬度●按图纸要求硬度计冲压模具动静态检查表（二）类序检查项目检查检查要领检查别号静动方法5C/N 基准孔●孔的座标值是否打印清晰（各序通用）目视五厚薄6镶块与安装座或键与窝座配合●≤ 0.02mm规成凸凹模镶块材料牌号及件号标7●打印清晰，无凸起目视形记、8上模销孔加丝堵●加丝堵目视高于型面 0.3mm ，工件表面清晰整9拉延模到底标记▲目视形10卸料板型面与工件接触面▲是否产生压痕目视)11拉延模、成形模排气孔▲排气通畅目视部12压边圈与凹模研合面检查▲管理面 95% 、准管理面 90%凹模 >80%红丹分粉13整形模压力检查▲制件凸台清晰，符合图纸目视14压弯模的间隙▲间隙符合图纸，弯曲工件表面平整目视15 型面精度 (R 角、棱线、台阶 )目视▲ 带料冲压检查轮廓线是否清晰直尺16气垫位置及顶出高度检查▲ 符合图纸要求直尺六1顶出器结构强度●目视制2工件是否有防反措施▲目视验收12件3制件与贴合面配合状态▲贴合率≥ 70%红丹投粉入4顶出器工作平稳▲无干涉目视与5制件投入、取出顺利▲目视取出6定位板、定位销与工件配合间隙▲不能过紧，配合间隙 0.4mm目视1废料长度和数量●按设计要求目视2废料溜料板强度及粗糙度和尺●手感七寸直尺废3折叠式废料槽要求●折叠后不能超出上模平面目视料废料能否落入废料盒或槽内顺利排出，积存4冲孔检查▲数量<4 片目视5周围废料，切边废料排出▲排出顺利，无阻碍目视1铸入吊柄，螺栓紧固式吊柄●坚固，无松动、破损、毛刺目视2安全防护板、护罩●目视八3防止弹簧弹出、倒伏装置●无松动目视4模具上下模座连接板●符合图纸目视安全5非工作面倒角●按图纸要求目视6镶块加起吊孔●一般≥ 15kg ，具体按用户要求目视7侧销、安全销及退料螺钉、安全▲符合图纸，灵活可靠目视螺钉九1模具各部分清洁，无锈蚀●目视其2配件齐全●符合图纸目视它第一次验收人无此项目 /验收日期：验收标记：合格√不合格×员：验收 1：表示第一次验收 2 ：表示第二次验收第二次验收人验收日期：员：冲压件验收单产品号：产品名称：检查项目检查方式是否合格备注1裂纹目视2缩颈目视、测量3坑包目视、手感4麻点（群）目视、手感5毛刺目视、测量6拉毛目视、手感、测量7压痕目视、测量8叠料目视、测量9波浪目视、手感10起皱目视11棱线目视手感12R 角目视手感13带料塌边目视测量14其它检查人员：模具品质鍳定表编号 :产品型号产品名称零件图号零件名称工装编号工装名称使用单位使用设备工序号工序名称检验问题记录修改后状况结论冲压件制造公司编制审核批准年月日俗话说得好：“滴水之恩，当涌泉相报”.知恩图报，是做人的良知；忘恩负义，被人们所不齿。

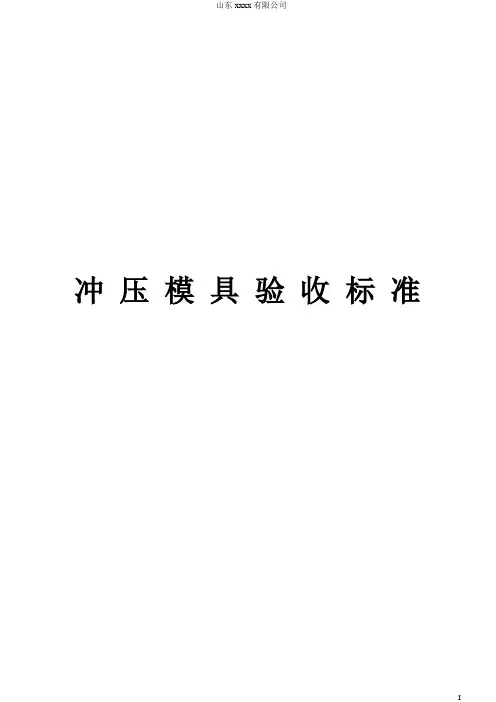

山东xxxx有限公司冲压模具验收标准I前言《模具验收标准》是结合《模具开发技术协议》和公司发展对冲压件品质要求编制而成，为模具验收过程提供验收标准和依据，规范模具的验收工作，使模具验收更加的细致、全面，从而保证模具与冲压件的质量。

本标准由山东xxxx有限公司研究院工艺部负责起草并归口。

I冲压模具验收标准1 范围本标准适用于山东xxxx有限公司冲压模具验收工作。

2 规范性引用文件《模具开发技术协议》中的要求自动成为标准中未描述的内容。

3术语和定义无4 职责和权限4.1 质量中心参与模具验收，负责验收过程中产品状态的判定。

4.2 研究院由研究院工装项目开发部门负责模具验收及相关工作的推进。

4.3 生产中心模具使用部门,负责接收、维护、管理模具，参与模具验收全过程并负责对安全性、操作性确认，并负责设备、材料、场地及人员的准备工作。

5 验收规范5.1 准备阶段5.1 工装开发部门需要准备制件检查基准书、模具技术协议、模具验收记录单；5.2 制定计划根据项目开发计划及技术协议要求，工装开发部门编制验收计划，相关各部门进行配合。

5.3 实施阶段主要包括对模具的外观、装配、精度、操作性进行动静检检查。

12345675.5验收中对制件的一般要求1. 外板件制件表面不允许有拉毛，拉伤、起皱、波浪、毛刺、磕碰、划伤等任何缺陷（产品造型原因需经技术部门判断后可以保留）；2. 内外板均不允许有开裂，缩颈（可以有２０％的料厚变薄率）、压伤，变形、塌边、塌角、翘曲；3.内板允许起皱（门盖类包边区域及可视区域不允许）；叠料不允许，即使在废料区也不允许因会对模具型面有损伤（转角轻微叠料处可以）；4. 内板件重要部位毛刺的高度最大不得超过０.２mm；对于有包合关系的内板件不允许有影响包边效果的毛刺。

5.对于压伤变形，内板因调整回弹允许有轻微压伤变形,外观件不可以；88.对于轻微拉毛允许存在，但必须是在不影响大批量生产的情况下。

6验收中标准如与技术协议冲突则以技术协议为标准9。

冲压模具验
收记录（多工位版）
➢静态验收检查项-后工序（拉延）
备注：
①模具上用来调整的（钢）垫片（除平衡块）只能为1片。

②模具零件的连接、固定要使用内六角螺钉。

③定位块、气缸要有定位柱销来确定位置。

④对照图纸确认侧销支承座强度，止动板过孔直径。

⑤所有图纸指示的螺钉、定位柱销要装配齐全。

⑥模具使用内六角螺钉拧入深度：铸件要达到螺钉直径1.5倍；钢件要达到螺钉直径1倍。

⑦定位块要有调整余量，如果会引起强度、成形方面的问题则不受此范围限制
⑧模具主要零件要有加工基准并刻印坐标。

⑨按图纸确认压板槽，快速定位，定位键槽，上
模定位孔的技术指标（数量、厚度、位置、形状等）。

➢静态验收检查项-后工序（切边冲孔、整形）
备注：
①模具上用来调整的（钢）垫片（除平衡块）只能为1片。

②模具零件的连接、固定要使用内六角螺钉。

③定位块、气缸要有定位柱销来确定位置。

④对照图纸确认侧销支承座强度，止动板过孔直径。

⑤所有图纸指示的螺钉、定位柱销要装配齐全。

⑥模具使用内六角螺钉拧入深度：铸件要达到螺钉直径1.5倍；钢件要达到螺钉直径1倍。

⑦定位块要有调整余量，如果会引起强度、成形方面的问题则不受此范围限制
⑧模具主要零件要有加工基准并刻印坐标。

⑨按图纸确认压板槽，快速定位，定位键槽，上
模定位孔的技术指标（数量、厚度、位置、形状等）。

➢动态验收检查项-（拉延）
➢动态验收检查项-后工序（切边、整形）
参数记录表：。

外发冲压模具验收标准（ISO9001-2015）1.0 目的规范模具设计，制造，验收等流程，缩短模具交期,提升公司效益。

2.0 适用范围适用于本公司外发设计制作的所有模具。

3.0 总则3.1模具设计前需给出《模具设计、制造、交付进度表》,表中需详细列出模具图纸设计、模具制造(线割/热处理/精磨等)及模具组装/试模三大阶段时间安排，并由供应商组织技术评审会议；表中需详细列出模具装配、初次试模交样时间。

3.2供应商对图纸设计中的<<工序图>>及<<排样图>>完成后，设计方需要将上述资料递交XX相关负责人，XX相关责任人在接到上述相关资料后经过内部评审。

然后与供应商进行双方沟通评审，确认模具设计方案，供应商在未收到XX 项目负责人书面确认模具方案时不得进行模具加工制造。

且供应商不得随意更改模具设计方案及不按照图面要求加工，否则由此造成的一切损失由供应商全部承担。

原则上供应商需对《工序图》、<<排样图>>、设计进度及评审结果承担全部风险责任。

模具设计寿命要求保证为100万次。

整个设计过程中,XX模具技术公司只作为技术支持。

所有部件设计时必须考虑便于模修人员安装、拆卸。

应尽量避免为更换冲头，而出现过多拆卸的情况。

3.3图纸作为XX验收的重要依据，所有模具零部件需确保与图纸一致，否则按照不合格品处理。

模具交付后，XX将按照图纸对模具零部件进行实测，如发现设计与制造不符合，将不予以验收。

产品验收后，保留最终验收工件及全尺寸报告作为参考样品，后期模具更改完成后需保证产品质量与样品稳定一致。

3.4模具尺寸不小于报价时模具预算尺寸，如模具为工程模工序数必须与报价时所报的工序数一致。

4.0 实施细则4.1 第一阶段——模具设计4.1.1 设计图纸要求4.1.1.1 工艺流程图（1）工艺流程图中必须详细列出每道工位的内容，用不同颜色区分工作内容。

OP10 、OP20、OP30 等为工位序号，颜色与工位对应。

冲压模具验收标准2冲压模具验收标准股份有限公司塑变类冲压模验收标准 Q/JQ436-19991 主要检查验收项目和适用范围本标准对塑变类冲压模的凸模、凹模、退压料及定位、导向机构、外观及安装尺寸的装配检查项目及技术要求。

以及对制件、凸模与凹模、定位和压料、安装与外观的调整检查项目及技术作出规定。

本标准适用于本公司、外协厂制造的塑变类冲压模，也适用于境外制造的塑变类冲压模。

本标准规定的各项技术要求与甲乙双方认可的图纸及技术协议执行。

本标准中使用的表面粗糙度按1系列执行。

2 装配检查项目及技术要求凸模形状与尺寸应符合图纸要求或符合提供样件的要求。

棱线、搭线应没有凹凸、扭曲。

R滑顺、没有凹凸尖角。

凸模与凹模的研合率，主要部位80,以上，次要部位70,以上。

因特殊要求，铸件易磨损部位(或焊接刀口)，以合金钢焊条填补，堆焊部位的宽、深都应在10×10mm以上。

或镶合金钢块。

工作表面粗糙度，主要部位，次要部位。

镶块接合面间隙小于0.1mm。

镶块与窝座(或挡块)及键的配合间隙应?0.05mm。

材料与淬火硬度应符合图纸及技术协议要求。

一般使用合金铸铁(如 GM246、翻边ICD5等)。

凹模形状及尺寸应符合图纸要求或提供样件要求。

棱线、搭线没有凹凸、扭曲。

R 滑顺、没有凹凸尖角。

工作表面粗糙度，主要部位不低于，次要部位，凹模口圆角不低于。

因特殊要求，铸件易损部位(或焊接刀口)，以合金钢焊条填补，堆焊部位的宽、深都应在10×10mm以上。

或镶合金钢块。

与凸模间隙，直线和角度部位应符合要求(曲线部位适当减小)。

镶块接合面间隙小于0.1mm。

镶块与窝座(或挡块)及键的配合间隙应?0.05mm。

材料与淬火硬度应符合图纸及技术协议要求。

一般使用合金铸铁(如 GM246、铸钢ICD5等)。

2.3 退、压料及定位2.3.1退、压料板表面粗糙度，主要部位及大平面为。

2.3.2退、压料板与凸模间隙在0.05,0.2mm之间(可调整/小模具)。

冲压模具验收标准2冲压模具验收标准股份有限公司塑变类冲压模验收标准 Q/JQ436-19991 主要检查验收项目和适用范围本标准对塑变类冲压模的凸模、凹模、退压料及定位、导向机构、外观及安装尺寸的装配检查项目及技术要求。

以及对制件、凸模与凹模、定位和压料、安装与外观的调整检查项目及技术作出规定。

本标准适用于本公司、外协厂制造的塑变类冲压模，也适用于境外制造的塑变类冲压模。

本标准规定的各项技术要求与甲乙双方认可的图纸及技术协议执行。

本标准中使用的表面粗糙度按1系列执行。

2 装配检查项目及技术要求凸模形状与尺寸应符合图纸要求或符合提供样件的要求。

棱线、搭线应没有凹凸、扭曲。

R滑顺、没有凹凸尖角。

凸模与凹模的研合率，主要部位80,以上，次要部位70,以上。

因特殊要求，铸件易磨损部位(或焊接刀口)，以合金钢焊条填补，堆焊部位的宽、深都应在10×10mm以上。

或镶合金钢块。

工作表面粗糙度，主要部位，次要部位。

镶块接合面间隙小于0.1mm。

镶块与窝座(或挡块)及键的配合间隙应?0.05mm。

材料与淬火硬度应符合图纸及技术协议要求。

一般使用合金铸铁(如 GM246、翻边ICD5等)。

凹模形状及尺寸应符合图纸要求或提供样件要求。

棱线、搭线没有凹凸、扭曲。

R 滑顺、没有凹凸尖角。

工作表面粗糙度，主要部位不低于，次要部位，凹模口圆角不低于。

因特殊要求，铸件易损部位(或焊接刀口)，以合金钢焊条填补，堆焊部位的宽、深都应在10×10mm以上。

或镶合金钢块。

与凸模间隙，直线和角度部位应符合要求(曲线部位适当减小)。

镶块接合面间隙小于0.1mm。

镶块与窝座(或挡块)及键的配合间隙应?0.05mm。

材料与淬火硬度应符合图纸及技术协议要求。

一般使用合金铸铁(如 GM246、铸钢ICD5等)。

2.3 退、压料及定位2.3.1退、压料板表面粗糙度，主要部位及大平面为。

2.3.2退、压料板与凸模间隙在0.05,0.2mm之间(可调整/小模具)。

冲压模具制造检验技术要求
一、模具制造检验要求
1、模具制造检验应按现行《模具技术标准》、《模具检验规程》及有关设计图纸要求的规定进行。

2、模具制造须按有关行业标准要求进行原材料、零部件、夹具和模具本体的检验。

3、机加工工艺检验：定位精度、形体尺寸精度、表面质量及技术指标等，应按现行行业技术标准和相关技术文件要求进行检验。

4、焊接检验：焊接质量（焊接结构、焊接强度、焊接间隙及焊接良好状态的检验）应按现行行业技术标准要求进行检验。

5、表面处理检验：表面处理应按现行行业技术标准和有关文件要求进行检验，检验内容包括热处理、表面硬度、表面粗糙度、表面质量及技术要求等。

6、组合检验：应根据模具的复杂性、规格尺寸、结构、加工工艺及使用要求等进行检验。

检验内容包括互换检验、整体性检验、模具性能检验等。

7、其他检验：应按行业标准规定检验，其中包括模具包装检验、夹具和木模安全检验等。

二、模具制造检验结论
1、模具检验结论应按照《模具技术标准》和《模具检验规程》的要求确定，可以分为“合格”、“不合格”或“改进后合格”等级。

冲压模具动态验收标准
冲压模具是在制造工业中广泛应用的一种工具，它的质量直接影响到产品的成型质量和生产效率。

为了保证冲压模具的质量，动态验收是必不可少的环节。

动态验收是指在模具设计、加工、装配和调试过程中，根据模具的具体情况和要求，对模具进行全面、系统的检查和评定，以确保模具的质量和性能达到设计要求。

首先，动态验收的内容包括哪些方面呢？动态验收主要包括模具的结构尺寸、材料选择、加工精度、装配质量、使用性能等方面的检查。

在进行动态验收时，需要根据模具的具体情况和设计要求，制定相应的验收标准和方法，以确保验收的全面、准确和可靠。

其次，动态验收的标准应该如何制定呢？动态验收标准是根据模具的设计要求和使用性能，结合实际生产过程中的经验总结而制定的。

动态验收标准应该具有科学性、可操作性和实用性，能够全面、准确地反映模具的质量和性能，为模具的设计、加工、装配和调试提供依据和保障。

在实际的动态验收过程中，需要注意哪些问题呢？首先，需要对模具的结构尺寸进行检查，确保各个零部件的尺寸精度和配合间隙符合设计要求。

其次，需要对模具的材料选择和加工精度进行检查，确保模具的强度、硬度和耐磨性达到要求。

另外，还需要对模具的装配质量和使用性能进行检查，确保模具的组装精度和使用稳定性。

只有全面、系统地进行动态验收，才能确保模具的质量和性能达到设计要求。

总的来说，动态验收是冲压模具制造过程中不可或缺的环节，它直接关系到产品的成型质量和生产效率。

因此，我们必须重视动态验收工作，制定科学、严格的验收标准和方法，加强对模具质量的监控和控制，不断提高模具的设计、加工、装配和调试水平，为制造业的发展和产品质量的提升提供有力保障。
