变压器常用的冷却方式
听说干式冷却啊，就是那种啥也不加的，自然风吹吹，热就散了。这种方法简单又省钱，适合那些小一点的变压器。想想看，风一吹，热就走了，是不是跟咱们夏天扇扇子一样？
油浸自冷呢，就是变压器里倒点油，让它自己热了就飘上去，冷了就沉下来。这油就像个热传导员，把热量带到外面去。这种方法适合那种中等的、不那么挑剔的变压器。
啊，你听说过强迫油循环风冷吗？那就是给油加点儿动力，让它转得快一点儿。再弄几个风扇吹吹风，热量就嗖嗖地往外跑了。这就像咱们跑步，跑得快，风一吹，就不那么热了。
啊，对了，还有水冷却呢！那就是直接用水来降温，效果特别好，但是得花点儿钱。想想看，水那么凉，一倒进去，热量就全跑了。不过这种高级的方法，一般都是给那些特别大的、需要特别照顾的变压器用的。
变压器常用的冷却方式有以下几种： 1、油浸自冷(ONAN)； 2、油浸风冷(ONAF)； 3、强迫油循环风冷(OFAF)； 4、强迫油循环水冷(OFWF)； 5、强迫导向油循环风冷(ODAF)； 6、强迫导向油循环水冷ODWF)。
按变压器选用导则的要求，冷却方式的选择推荐如下： 1、 油浸自冷 31500kVA及以下、35kV及以下的产品； 50000kVA及以下、110kV产品。 2 、油浸风冷 12500kVA～63000kVA、35kV～110kV产品； 75000kVA以下、110kV产品； 40000kVA及以下、220kV产品。 3、 强迫油循环风冷 50000～90000kVA、220kV产品。 4 、强迫油循环水冷 一般水力发电厂的升压变220kV及以上、60MVA及以上产品采用。 5 、强迫导向油循环风冷或水冷(ODAF或ODWF) 75000kVA及以上、110kV产品；
120000kVA及以上、220kV产品； 330kV级及500kV级产品。 选用强油风冷冷却方式时，当油泵与风扇失去供电电源时，变压器不能长时间运行。即使空载也不能长时间运行。因此，应选择两个独立电源供冷却器使用。 选用强油水冷方式时，当油泵冷却水失去电源时，不能运行。电源应选择两个独立电源。
冷却方式的标志
对于干式变压器，冷却方式的标志按GB6450的规定。
对于油浸式变压器，用四个字母顺序代号标志其冷却方式。
第一个字母表示与绕组接触的内部冷却介质：
O 矿物油或燃点不大于300。C的合成绝缘液体；
K 燃点大于300。C的绝缘液体；
1 燃点不可测出的绝缘液体。
注：燃点用“克利夫兰开口杯法”试验。
第二个字母表示内部冷却介质的循环方式：
N 流经冷却设备和绕组内部的油流是自然的热对流循环；
F 冷却设备中的油流是强迫循环，流经绕组内部的油流是热对流循环；
全密封干式变压器冷却方式选择
摘要：分析全密封干式变压器的各种冷却方式，并对其中比较经济的方式进
行选型计算。
关键词：全密封干式变压器，冷却方式选择
全密封干式变压器即为了达到高防护等级（一般IP66以上）而将干式变压
器置于一个全封闭的壳体内的变压器设备。该变压器主要用于一些特殊的场合，
如近海地区，远洋邮轮，集装箱船，挖泥船、海上钻井平台等领域。
干式变压器在运行时，铁芯中的空载损耗和绕组中的负载损耗都转换成热量
而使铁芯和绕组的温度升高。为了把铁芯和绕组的温度限制在标准规定的允许值
以内，就必须持续不断的把变压器发出的热量及时地散发掉。由于全密封干式变
压器与外界环境是隔绝的，所以传统的自热冷却和风机冷却时无法满足其散热要
求的。
目前冷却全密封干式变压器的方式主要有以下四种：
一、 空气冷却器冷却方式
空气冷器是由翅片管束、风机和构架组成（见图1）。冷却介质为空气，冷
媒为各种流体（一般用水）。全密封干式变压器采用空气冷却器的工作原理是，
变压器工作时由风机将变压器上部的热空气送入空气冷却器内，空气中的热量由
翅片管束传递给管束内流动的液体，从而达到冷却空气的效果。这种冷却方式的
优点是成本低，结构简单。缺点是热传递效率不高，因为空气的热传导系数为
0.0256W/m·K，而铜是401W/m·K，铁是80 W/m·K。因此要提高空气的热
传导能力得从两方面入手，一是提高空气的对流流速，二是降低空气的温度，加
大空气与热源的温差。
图1 空气冷却器
二、工业空调冷却方式
采用工业空调的工作原理与家用空调一样，通过压缩机、冷凝器、节流装置
和蒸发器等冷却空气。这种冷却方式的优点是冷却效果好，缺点是价格高，但主
要是能耗较高造成使用和维护成本高。所以只是用于一些小容量变压器的散热。
三、热管冷却方式
热管是由管壳、吸液芯和端盖组成（见图2），将管内抽成1.3×（10-1～10-4）
Pa的负压后充以适量的工作液体，使紧贴管内壁的吸液芯毛细多孔材料中充满

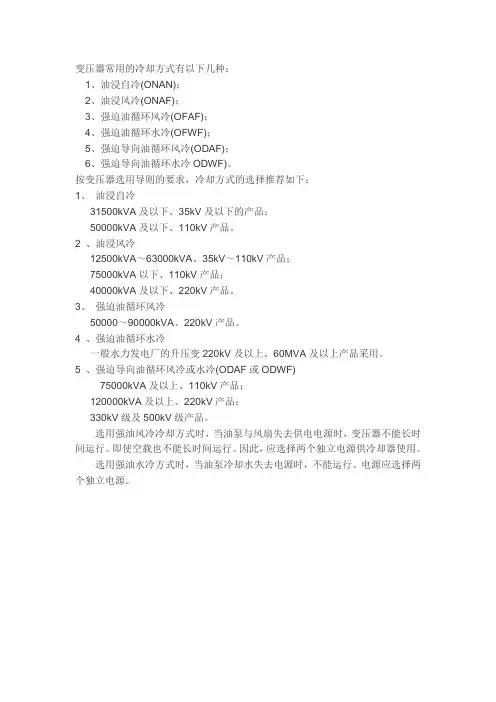

变压器常用的冷却方式有以下几种：
1、油浸自冷(ONAN)；
2、油浸风冷(ONAF)；
3、强迫油循环风冷(OFAF)；
4、强迫油循环水冷(OFWF)；
5、强迫导向油循环风冷(ODAF)；
6、强迫导向油循环水冷ODWF)。
按变压器选用导则的要求，冷却方式的选择推荐如下：
1、 油浸自冷
31500kVA及以下、35kV及以下的产品；
50000kVA及以下、110kV产品。
2 、油浸风冷
12500kVA～63000kVA、35kV～110kV产品；
75000kVA以下、110kV产品；
40000kVA及以下、220kV产品。
3、 强迫油循环风冷
50000～90000kVA、220kV产品。
4 、强迫油循环水冷
一般水力发电厂的升压变220kV及以上、60MVA及以上产品采用。
5 、强迫导向油循环风冷或水冷(ODAF或ODWF)
75000kVA及以上、110kV产品；
120000kVA及以上、220kV产品；
330kV级及500kV级产品。
选用强油风冷冷却方式时，当油泵与风扇失去供电电源时，变压器不能长时间运行。即使空载也不能长时间运行。因此，应选择两个独立电源供冷却器使用。
选用强油水冷方式时，当油泵冷却水失去电源时，不能运行。电源应选择两个独立电源。
变压器冷却方式
一、字母的意义
变压器的冷却方式是由冷却介质和循环方式决定的；由于油浸变压器还分为油箱内部冷却方式和油箱外部冷却方式，因此油浸变压器的冷却方式是由四个字母代号表示的。
第一个字母：与绕组接触的冷却介质
O--------矿物油或燃点大于300℃的绝缘液体
K--------燃点大于300℃的绝缘液体
L--------燃点不可测出的绝缘液体
第二个字母：内部冷却介质的循环方式
N--------流经冷却设备和绕组内部的油流是自然的热对流循环
F--------冷却设备中的油流是强迫循环，流经绕组内部的油流是热对流循环
D--------冷却设备中的油流是强迫循环，至少在主要绕组内的油流是强迫导向循环
第三个字母：外部冷却介质
A--------空气
W--------水
第四个字母：外部冷却介质的循环方式
N--------自然对流
F--------强迫循环（风扇、泵等）
二、冷却方式的种类
1、油浸自冷(ONAN)；
油浸自冷式：油浸变压器的散热过程是这样的，铁芯和线圈把热量首先传给在其附近的油，使油的温度升高。温度高的油体积增加，比重减小，就向油箱的上部运动。冷油将自然运动补充到热油原来的位置。而热油沿箱壁或散热器管将热量放出，经箱壁或管壁被周围的空气带走，温度降低后又回到油箱下部参加循环。这样，因油温的差别，产生了油的自然循环流动。热油从变压器油箱的上部，沿散热器（无散热器的沿箱壁）的内表面向下流，在向下流的过程中把热经管壁或箱壁传给空气（风），被冷却的油从散热器下部进入油箱，然后经各油道上升，在上升过程中把线圈和铁芯的热量带走，热油又汇于油箱上部，这样，周而复始不断循环。
油浸自冷式的变压器依靠油箱壁（或散热器管壁）的辐射，和变压器周围空气的自然对流，把热量从油箱表面带走。这种变压器为了增加散热表面，有的箱壁做成波状,有的焊上管子，有的装散热器，以促进油的对流。
