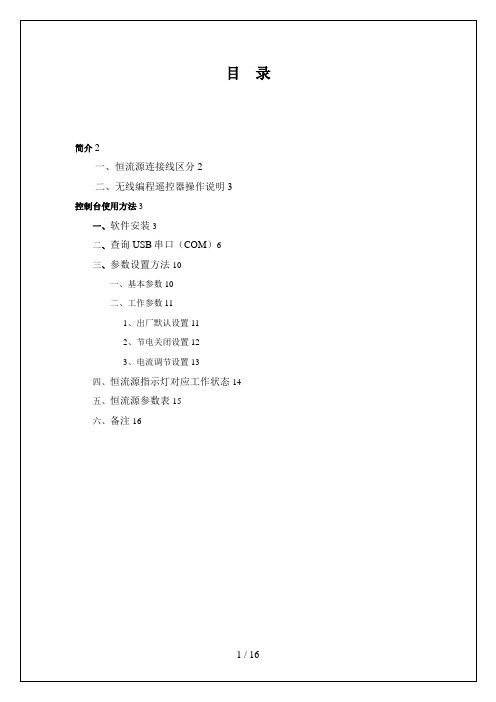

恒流恒压控制模块使用说明书
- 格式:pdf
- 大小:213.60 KB
- 文档页数:16
kw6600变频恒压供水控制器说明书一、产品简介kw6600变频恒压供水控制器是一款高性能、高可靠性的供水控制系统。
该系统采用先进的变频技术和智能控制算法,实现对水泵的自动调节,确保供水压力稳定,满足各类用水需求。
广泛应用于住宅、商业、工业等领域。
二、产品特点1.高效节能:kw6600变频恒压供水控制器通过优化水泵运行参数,实现高效运行,降低能耗。
2.智能控制:系统具有自主学习功能,能够根据实际用水需求自动调节水泵转速,保持供水压力稳定。
3.稳定可靠:采用高品质元器件,确保系统在恶劣环境下稳定运行。
4.易于安装:产品设计紧凑,便于安装在各种场合。
5.操作简便:人性化设计,操作界面直观易懂。
6.故障自诊断:系统具备故障诊断功能,便于及时发现并解决问题。
三、技术参数1.电源电压:AC220V±10%2.功率范围:0.75kW-45kW3.供水压力范围:0.6MPa-1.6MPa4.控制方式:变频调速5.防护等级:IP54四、安装与调试1.安装前,请确保电源电压、频率与产品技术参数相匹配。
2.安装时,将控制器与水泵、传感器连接,遵循电气接线图。
3.调试时,设定合适的水泵启动、停止压力,确保系统正常运行。
五、操作与维护1.操作时,通过操作面板进行参数设置与查询。
2.定期检查水泵、传感器、电缆等设备,确保运行正常。
3.保持控制器清洁,避免进水、潮湿。
六、故障排除1.若系统无法启动,检查电源电压、电缆连接是否正常。
2.若系统运行中突然停止,检查电源电压、水泵故障等原因。
3.若供水压力不稳定,检查传感器、水泵运行参数设置是否合理。
通过以上内容,相信您对kw6600变频恒压供水控制器有了更深入的了解。
为确保产品正常运行,请严格按照说明书进行安装、调试与维护。
Lm358恒压恒流控制回路工作原理及参数计算1.精密恒压/恒流控制环的工作原理精密恒压/恒流控制环的单元电路如图所示。
IC2为低功耗双运放LM358,内部包括IC2A和IC2B两个运放。
该电路具有以下特点:①利用IC2B、取样电阻R3和R4、IC3构成电压控制环,IC2A则组成电流控制环;②电压控制环与电流控制环按照逻辑“或门”的原理工作,即在任何时刻,输出为高电平的环路起控制作用。
IC2A为电流控制环中的电压比较器,其同相输入端接电流检测信号UR6,反相输入端接分压器电压UFY。
分压器是由R9、R10和TL431构成的。
IC2A将UR6与UFY 进行比较后,输出误差信号U r2,再通过D4和R1变成电流信号,流入光耦合器中的LED,进而控制PWM控制器的占空比,使电源输出电流I OH在恒流区内维持恒定。
显然D3和D4就相当于一个“或门”。
若电流控制环输出为高电平,电压控制环输出低电平,则电源工作在恒流输出状态;反之,电压控制环输出为高电平,电源就工作在恒压输出状态。
2.精密恒压/恒流控制环的电路设计(1)电压控制环的设计。
该电源在恒压区内的输出电压依下式而定U O=U REF R3+R4R4=2.5V×(1+R3R4)R3与R4的串联总阻值应取得合适,阻值过大易产生噪声干扰,阻值过小会增加电路损耗。
通常可取R=10.0kΩ,代入式中求出R=50.1kΩ。
与之最接近的标准阻值为49.9kΩ。
(2)电流控制环的设计。
该电源恒流输出的期望值I OH由下式而定I OH=U REF R9 R6R10选择R9的阻值时,应当考虑负载对TL431的影响以及LM358输入偏流所产生的误差。
一般取R9=2kΩ。
当R6=0.1Ω、I OH=2A时,电流检测信号UR6=O.2V。
将U REF=2.50V和R9、R6值一并代入式中计算出R10=25kΩ。
生活自动变频控制柜(配套无负压设备时,将水箱换成稳流罐)使用说明书目录目录 (1)一、概述 (2)二、设备特点、适用范围 (3)1、功能与优点 (3)2、适用范围 (3)三、设备主要技术指标及使用条件 (4)1、主要技术指标 (4)2、设备使用条件 (4)四、设备主要构成及工作原理 (4)五、变频恒压供水设备的安装接线 (5)1、控制柜外型 (5)2、控制柜规格 (7)3、禁止事项 (7)4、控制柜端子接线图 (7)5、控制设备电气安装接线要求 (8)六、设备的调试与使用 (9)1、设备的调试 (9)2、控制柜操作说明 (10)3、使用与维护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..11七、故障原因及对策 (11)一、概述ZHK 系列变频恒压供水自动控制设备系运用当今最先进的交流变频调速和微电脑控制技术,将变频调速器与电机水泵组合而成的新一代机电一体化高科技节能供水设备。
一般给水管网中的水压(自来水厂的一次供水压力)已很难满足用户的用水需求,除建筑低层可由市政管网直接供水外,其余高层用户均须“增”压供水。
无论是水塔、高位水箱,还是气压罐,都必须由水泵以高出用户实际所需水压的压力进行“提升”,从而造成能源的浪费。
水箱式供水的用户管网水压较稳定,具有一定的贮水能力。
但水箱(或水塔)的存在,增加了建筑物结构的承重和建筑造价,同时造成了水质的二次污染,且最高层不利水点水压不能满足用户需要。
气压式供水其实是把高位水箱移到了地面。
它虽可减少污染,并一定程度上消除“水锤”现象和管网中的噪音,但气压罐的有效容积有限,水泵电机启停十分频繁,管网压力波动较大;气压罐为钢制压力容器,还需使用胶囊隔膜或补气装置,运营费用高,潜在费用较高。
变频调速恒压供水设备以管网水压( 或用户用水流量) 为设定参数,通过微机控制变频器的输出频率从而自动调节水泵电机的转速,实现管网水压的闭环调节(PID),使供水系统自动恒稳于设定的压力值:即用水量增加时,频率提高,水泵转速加快,水泵供水量相应增大;用水量减少时,频率降低,水泵转速减慢,水泵供水量亦相应减小。
关于可调恒压恒流电源的原理特性及使用可调恒压恒流电源是一种常见的电子设备,用于提供稳定的电流和电压输出。
它具有广泛的应用,包括电子实验室、工业生产线以及各种科学研究领域。
可调恒压恒流电源的工作原理基于反馈控制系统。
其主要组成部分包括电源变压器、整流电路、滤波电路、功率放大器、反馈电路和控制电路等。
电源变压器将交流电源转换为所需的较低电压,整流电路将其转换为直流电压。
滤波电路用于减少直流电压中的纹波,并提供更稳定的输出电压。
功率放大器是可调恒压恒流电源的关键部分。
它接收控制电路提供的输入信号,并根据需要调整输出电流和电压。
通常,功率放大器采用调整开关的方式来实现电流和电压的调节。
当输出电压或电流与设定值不匹配时,控制电路将相应信号发送给功率放大器,通过调整开关周期和占空比来达到所需的电流和电压输出。
反馈电路通过测量输出电流和电压,提供准确的参考信号以进行比较。
可调恒压恒流电源的特性主要体现在其稳定性、精度和可调范围上。
首先,它可以提供高度稳定的输出电流和电压,并具有良好的负载适应性。
其次,它通常具有较高的输出精度,可以满足对精确电流和电压的需求。
此外,可调范围广泛,用户可以根据需要灵活地调整输出电流和电压。
可调恒压恒流电源的使用非常广泛。
在实验室中,它常用于电子元器件的测试和测量,例如对二极管、晶体管和集成电路等的电流电压特性参数进行测量。
在工业生产中,它常用于电子产品的生产线上,用于测试和校准各种电子设备。
此外,可调恒压恒流电源还可用于电化学反应、电镀、电解和电池充放电等过程控制。
总结起来,可调恒压恒流电源是一种可靠稳定的电子设备,用于提供稳定的电压和电流。
它的原理基于反馈控制系统,具有高度稳定性、高精度和广泛的可调范围。
它的使用范围广泛,适用于电子实验室、工业生产线以及各种科学研究领域。
每台恒流源都有出厂设置参数。
如果需要使用该编程遥控器进行电脑设置时,请仔细阅读以下软件操作说明书内容
后台安装软件
驱动程序:鼠标双击
点击“INSTALL”,进行安装,成功后出现下图:
如果安装不成功,或者被杀毒软件误报为病毒,请关掉杀毒软件后重新安装即:安装控制台程序:鼠标双击
(如果你的电脑安装了windows 7或windows 7以上级别系统,目前将无法安装本软件系统,建议使用XP系统的电脑完成以下操作。
)
安装成功以后,桌面上会显示:
将本公司提供的“数据线”一端连接“编程遥控器”,另一端连接到“电脑的USB接口”,将恒流源的市电连接线连接上AC220V市电,
此选项不用填写。
(本软件平台因为支持其他型号产品,此选项不针对本款
所有参数设置成功后,点击“关闭”按钮。
显示如上图,设置好的参数已经可以在控制台上显示,此时,整个恒流源设置完毕,路灯可以按照你
4:LED灯的电路设计要求:(以下针对单颗1W,电压在3.3V左右的灯珠)一:本款恒流源的输出电流最大为1080mA,LED灯的并联方式请在1并-3并之间选择;
二:本款恒流源的输出电压为DC80-180V,LED灯的每路串联方式在24-54颗之间选择;
三:本款恒流源的设计最大输出功率为120W,您所设计的LED灯,输出电。
生活自动变频控制柜(配套无负压设备时,将水箱换成稳流罐)使用说明书目录目录 (1)一、概述 (2)二、设备特点、适用范围 (3)1、功能与优点 (3)2、适用范围 (3)三、设备主要技术指标及使用条件 (4)1、主要技术指标 (4)2、设备使用条件 (4)四、设备主要构成及工作原理 ...................................................................................... 错误!未定义书签。
五、变频恒压供水设备的安装接线.............................................................................. 错误!未定义书签。
1、控制柜外型.................................................................................................................. 错误!未定义书签。
2、控制柜规格 (7)3、禁止事项 (7)4、控制柜端子接线图 (7)5、控制设备电气安装接线要求...................................................................................... 错误!未定义书签。
六、设备的调试与使用.................................................................................................... 错误!未定义书签。
1、设备的调试.................................................................................................................. 错误!未定义书签。
关于可调恒压恒流电源的原理、特性及使用:恒压恒流的原理:根据U=IR,R=U/I:如果R>(U/I),则电源正常工作。
如果R<(U/I),I是恒定不变的,则电源恒流部分保护,输出电压下降,直到满足条件R=(U/I)。
特性:所谓的恒压,即电压可以恒定到一个值上,可调恒压,即这个恒定的电压值是可调的。
所谓的恒流,即电流可以恒定到一个值上,可调恒流,即这个恒定的电流值是可调的。
使用:可调恒压恒流电源在使用前需要先设置恒流保护值,再设置输出电压,然后开始工作。
首先将电源输出电压调到5V左右,短路输出,调整电流输出旋钮设置保护电流到你需要的值,撤消短路,调整电压到需要值,接上实验设备开始工作。
例如:一个电路的工作电压是12V所需电流约0.3A,操作如下。
将电源输出电压调到5V左右,短路输出,调整电流输出旋钮设置保护电流0.5A(要比工作电流略大),撤消短路,调整电压到12V,接上电路开始实验。
如果试验过程中电路板放到金属上部分电路短路了,使电流剧增,当电流上升到0.5A时,电源恒流保护部分工作随即使输出电压下降以保护试验设备。
常识了解:交流电压经过全波整流电容滤波后直流电压约是交流电压的1.414倍。
例如10V的交流电压经过全波整流电容滤波后直流电压约等于14V。
继电器切换点的选择:交流输入电压减去5V等于切换电压。
例如变压器抽头0-15V-25V-35那么第一级的切换电压是15V-5V=10V,即在10V时切换到25V的抽头上。
第二级的切换电压是25V-5V=20V,即在20V时切换到35V的抽头上。
关于继电器切换与否可以测R17两端的电压来判断,R17电压(直流)除以1.414约等于当前的抽头电压(交流)。
调试前的准备:安装后经检查无误后(输出端的电容和二极管一定要装;3DF20要装到大的散热器上),如果您没有接电流表,请把电流表接点“A”短路,然后通电。
请参考原理图:测C1、C2电压,应在12-25V为正常。
