绝热工程施工方案

平顶山中盐皓龙天河公司改扩建工程

机电设备安装施工招标

（B标段）

防腐保温施工

总体方案

投标单位：中国化学工程第六建设公司

地 址：湖北省襄樊市胜利街182号

二○○四年十二月

目 录

1 编制依据

2 工程概况

3 施工程序

4 施工方法

5 施工进度及劳动力、机具计划

6 安全技术措施

7 质量保证措施

１ 编制依据

1.1 平顶山中盐皓龙天河公司改扩建工程机电设备安装施工招标文件。

1.2 HGJ229-91《工业设备管道防腐工程施工及验收规范》。

1.3 GBJ126-89《工业设备及管道绝热工程施工及验收规范》。

1.4 GBJ50185-93《工业设备及管道绝热工程质量检验评定标准》。

1.5 根据制盐业工作同类工程施工经理.

2 工程概况

本工程绝热材料采用岩棉、材及管壳。外保护层采用铁皮。保冷结构的保护层只能用咬合形式。

所有需保温、保冷及需人身防护的碳钢设备管道表面均需喷砂或电动工具除锈，质量符合设计要求。再进行防腐处理。保温设备管道采用黑酚醛烟囱漆涂漆二道：保冷设备和管道采用冷底子油涂漆二道。

所有非绝热碳钢设备管道表面均需喷砂或电动工具除锈，质量符合设计要求，再进行防腐处理。设备用G-615改性过氯乙烯漆涂漆二道；管道及支架用G-615改性过氯乙烯二底二面。

地下管外表面除锈后涂环氧沥青漆防腐，防腐等级为加强级。

3 施工程序

3.1 设备需现场防腐的施工程序

·成品设备防腐部分检查修补，不绝热的则需刷面漆，而后检查验收。

·非标设备现场制作安装完毕，经焊口检查，及试压或试漏合格按下面程序进行。

检查 检查

检查

目 录

一、工程概况 ................................................................................................................................. 3

1.工程概况 ................................................................................................ 错误！未定义书签。

1.2编制依据 ............................................................................................................................... 3

二、施工工艺流程 ......................................................................................................................... 4

三、施工准备 ................................................................................................................................. 4

3.1现场条件 ............................................................................................................................... 4

3.2方案编制 ............................................................................................................................... 4

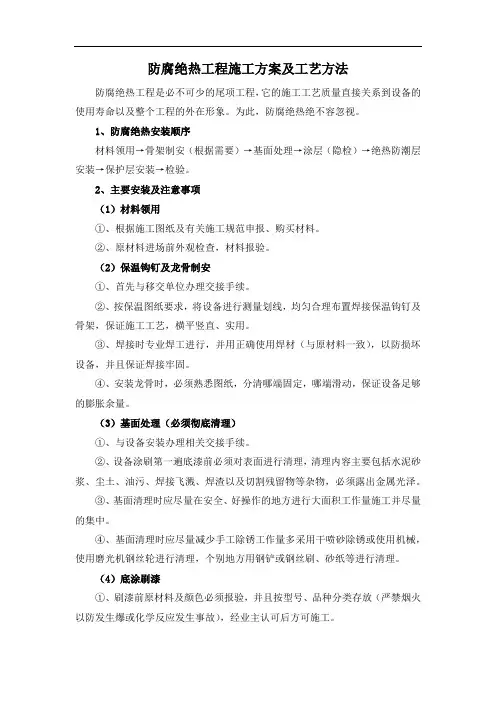

防腐绝热工程施工方案及工艺方法

防腐绝热工程是必不可少的尾项工程，它的施工工艺质量直接关系到设备的使用寿命以及整个工程的外在形象。为此，防腐绝热绝不容忽视。

1、防腐绝热安装顺序

材料领用→骨架制安（根据需要）→基面处理→涂层（隐检）→绝热防潮层安装→保护层安装→检验。

2、主要安装及注意事项

（1）材料领用

①、根据施工图纸及有关施工规范申报、购买材料。

②、原材料进场前外观检查，材料报验。

（2）保温钩钉及龙骨制安

①、首先与移交单位办理交接手续。

②、按保温图纸要求，将设备进行测量划线，均匀合理布置焊接保温钩钉及骨架，保证施工工艺，横平竖直、实用。

③、焊接时专业焊工进行，并用正确使用焊材（与原材料一致），以防损坏设备，并且保证焊接牢固。

④、安装龙骨时，必须熟悉图纸，分清哪端固定，哪端滑动，保证设备足够的膨胀余量。

（3）基面处理（必须彻底清理）

①、与设备安装办理相关交接手续。

②、设备涂刷第一遍底漆前必须对表面进行清理，清理内容主要包括水泥砂浆、尘土、油污、焊接飞溅、焊渣以及切割残留物等杂物，必须露出金属光泽。

③、基面清理时应尽量在安全、好操作的地方进行大面积工作量施工并尽量的集中。

④、基面清理时应尽量减少手工除锈工作量多采用干喷砂除锈或使用机械，使用磨光机钢丝轮进行清理，个别地方用钢铲或钢丝刷、砂纸等进行清理。

（4）底涂刷漆

①、刷漆前原材料及颜色必须报验，并且按型号、品种分类存放（严禁烟火以防发生爆或化学反应发生事故），经业主认可后方可施工。

②、刷漆时必须专业油漆工进行，油漆按配合比配制均匀，先用样板在非工作面试刷，待配制到理想效果、验收后方可进行大面积施工。

③、基面刷漆时必须随清理随刷漆，以防表面再次锈蚀，金属面干燥、洁净。

④、对于大面积施工必须使用机械喷漆，用空气压缩机及匹配的喷枪均匀的喷出。

⑤、第二遍以上面漆必须在底漆完成干燥后进行。

⑥、油漆刷完后表面光洁、无皱折、流挂龟裂现象。

第1篇

一、项目概述

1. 项目名称：某工程项目管道绝热安装

2. 项目地点：某市某工程项目现场

3. 项目规模：本工程管道绝热安装涉及各类管道共计1000米，包括蒸汽管道、热水管道、冷却水管道等。

4. 项目周期：60天

二、施工方案编制依据

1. 国家和地方相关法规、标准和规范

2. 工程设计图纸及施工图

3. 施工单位相关施工技术标准

4. 施工现场实际情况

三、施工组织

1. 施工单位：某市某安装工程公司

2. 施工人员：由公司统一调配，包括施工队长、施工员、焊工、保温工、质量检查员等。

3. 施工机械：施工过程中所需机械设备，如切割机、卷扬机、焊机、保温材料运输车等。

四、施工工艺流程

1. 施工准备

（1）材料准备：根据设计要求，准备各类绝热材料、支撑结构、粘结剂等。

（2）施工工具准备：切割机、卷扬机、焊机、保温材料运输车等。

（3）人员培训：对施工人员进行技术培训，确保施工质量。

2. 施工步骤 （1）施工测量：根据设计图纸，对管道进行测量，确定管道位置、尺寸和角度。

（2）管道安装：按照设计要求，将管道安装到位，确保管道位置准确、牢固。

（3）管道防腐：对管道进行防腐处理，防止管道腐蚀。

（4）绝热材料准备：根据管道尺寸和绝热要求，准备绝热材料。

（5）绝热层施工

①基层处理：将管道表面的灰尘、油污等清理干净，确保基层平整、干燥。

②粘结剂涂刷：在管道表面涂刷粘结剂，增加绝热层与管道的粘结强度。

③绝热材料安装：将绝热材料按照设计要求粘贴在管道表面，确保绝热层平整、牢固。

④密封处理：对绝热层接缝、孔洞等部位进行密封处理，防止热量损失。

（6）保温层施工

①基层处理：对绝热层进行打磨、清理，确保表面平整。

②保温材料安装：将保温材料按照设计要求粘贴在绝热层表面，确保保温层平整、牢固。

③密封处理：对保温层接缝、孔洞等部位进行密封处理，防止热量损失。

（7）施工质量检查：对施工过程进行质量检查，确保施工质量符合设计要求。
