PLC基本梯形图

.*

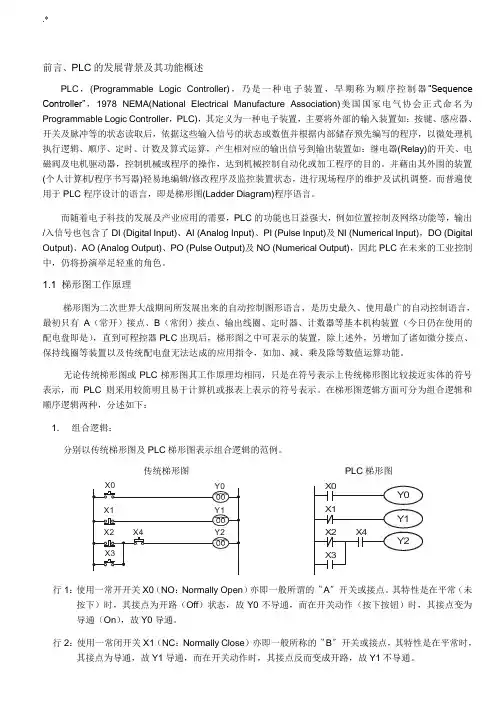

前言、PLC的发展背景及其功能概述

PLC，(Programmable Logic Controller)，乃是一种电子装置，早期称为顺序控制器“Sequence

Controller”，1978 NEMA(National Electrical Manufacture Association)美国国家电气协会正式命名为Programmable Logic Controller，PLC)，其定义为一种电子装置，主要将外部的输入装置如：按键、感应器、开关及脉冲等的状态读取后，依据这些输入信号的状态或数值并根据内部储存预先编写的程序，以微处理机执行逻辑、顺序、定时、计数及算式运算，产生相对应的输出信号到输出装置如：继电器(Relay)的开关、电磁阀及电机驱动器，控制机械或程序的操作，达到机械控制自动化或加工程序的目的。并藉由其外围的装置(个人计算机/程序书写器)轻易地编辑/修改程序及监控装置状态，进行现场程序的维护及试机调整。而普遍使用于PLC程序设计的语言，即是梯形图(Ladder Diagram)程序语言。

而随着电子科技的发展及产业应用的需要，PLC的功能也日益强大，例如位置控制及网络功能等，输出/入信号也包含了DI (Digital Input)、AI (Analog Input)、PI (Pulse Input)及NI (Numerical Input)，DO (Digital

Output)、AO (Analog Output)、PO (Pulse Output)及NO (Numerical Output)，因此PLC在未来的工业控制中，仍将扮演举足轻重的角色。

1.1 梯形图工作原理

梯形图为二次世界大战期间所发展出来的自动控制图形语言，是历史最久、使用最广的自动控制语言，最初只有A（常开）接点、B（常闭）接点、输出线圈、定时器、计数器等基本机构装置（今日仍在使用的配电盘即是），直到可程控器PLC出现后，梯形图之中可表示的装置，除上述外，另增加了诸如微分接点、保持线圈等装置以及传统配电盘无法达成的应用指令，如加、减、乘及除等数值运算功能。

目录

1引言 .............................................................. 1

2 设计内容 .......................................................... 2

3 工艺分析及控制要求 ................................................ 3

3.1 生产工艺流程图 .............................................. 3

3.2 操作工艺流程图 .............................................. 4

4 硬件设计 .......................................................... 5

4.1 电气原理图 .................................................. 5

4.2系统结构图 ................................................... 6

图4-2系统结构图 ................................................ 6

4.3 外围接线图 .................................................. 7

4.4 多工步I/O地址分配 .......................................... 8

5 PLC程序设计及工作过程分析 ........................................ 9

5.1PLC梯形图 .................................................... 9

1 PLC梯形图基本原理

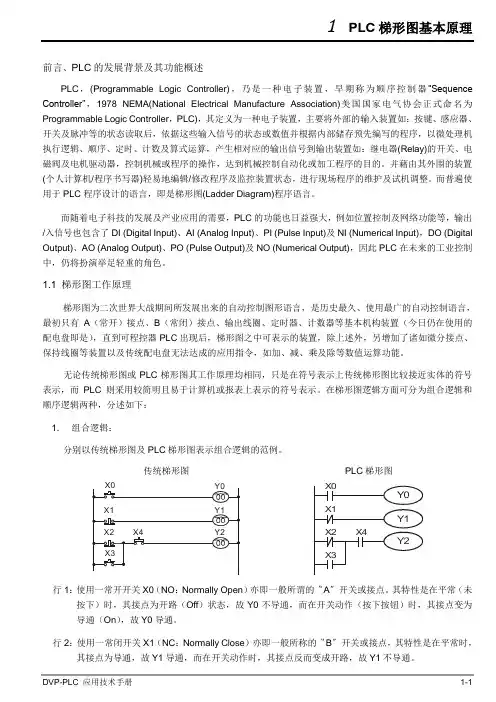

DVP-PLC 应用技术手册 1-1 前言、PLC的发展背景及其功能概述

PLC，(Programmable Logic Controller)，乃是一种电子装置，早期称为顺序控制器“Sequence

Controller”，1978 NEMA(National Electrical Manufacture Association)美国国家电气协会正式命名为Programmable Logic Controller，PLC)，其定义为一种电子装置，主要将外部的输入装置如：按键、感应器、开关及脉冲等的状态读取后，依据这些输入信号的状态或数值并根据内部储存预先编写的程序，以微处理机执行逻辑、顺序、定时、计数及算式运算，产生相对应的输出信号到输出装置如：继电器(Relay)的开关、电磁阀及电机驱动器，控制机械或程序的操作，达到机械控制自动化或加工程序的目的。并藉由其外围的装置(个人计算机/程序书写器)轻易地编辑/修改程序及监控装置状态，进行现场程序的维护及试机调整。而普遍使用于PLC程序设计的语言，即是梯形图(Ladder Diagram)程序语言。

而随着电子科技的发展及产业应用的需要，PLC的功能也日益强大，例如位置控制及网络功能等，输出/入信号也包含了DI (Digital Input)、AI (Analog Input)、PI (Pulse Input)及NI (Numerical Input)，DO (Digital

Output)、AO (Analog Output)、PO (Pulse Output)及NO (Numerical Output)，因此PLC在未来的工业控制中，仍将扮演举足轻重的角色。

1.1 梯形图工作原理

梯形图为二次世界大战期间所发展出来的自动控制图形语言，是历史最久、使用最广的自动控制语言，最初只有A（常开）接点、B（常闭）接点、输出线圈、定时器、计数器等基本机构装置（今日仍在使用的配电盘即是），直到可程控器PLC出现后，梯形图之中可表示的装置，除上述外，另增加了诸如微分接点、保持线圈等装置以及传统配电盘无法达成的应用指令，如加、减、乘及除等数值运算功能。

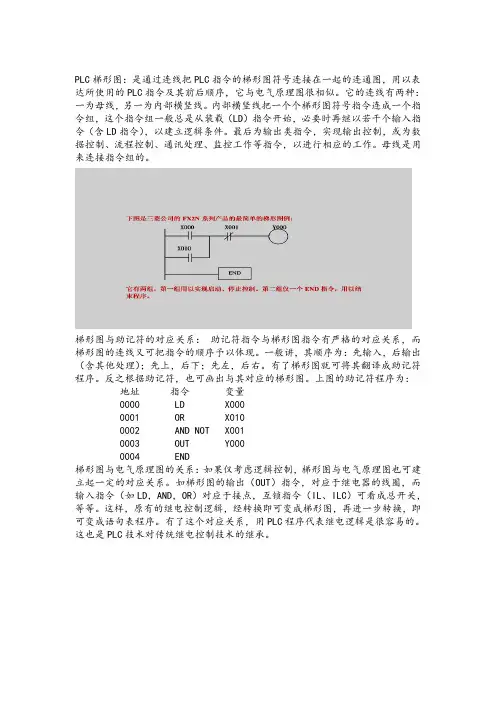

PLC梯形图：是通过连线把PLC指令的梯形图符号连接在一起的连通图，用以表达所使用的PLC指令及其前后顺序，它与电气原理图很相似。它的连线有两种：一为母线，另一为内部横竖线。内部横竖线把一个个梯形图符号指令连成一个指令组，这个指令组一般总是从装载（LD）指令开始，必要时再继以若干个输入指令（含LD指令），以建立逻辑条件。最后为输出类指令，实现输出控制，或为数据控制、流程控制、通讯处理、监控工作等指令，以进行相应的工作。母线是用来连接指令组的。

梯形图与助记符的对应关系： 助记符指令与梯形图指令有严格的对应关系，而梯形图的连线又可把指令的顺序予以体现。一般讲，其顺序为：先输入，后输出（含其他处理）；先上，后下；先左，后右。有了梯形图就可将其翻译成助记符程序。反之根据助记符，也可画出与其对应的梯形图。上图的助记符程序为：

地址 指令 变量

0000 LD X000

0001 OR X010

0002 AND NOT X001

0003 OUT Y000

0004 END

梯形图与电气原理图的关系：如果仅考虑逻辑控制，梯形图与电气原理图也可建立起一定的对应关系。如梯形图的输出（OUT）指令，对应于继电器的线圈，而输入指令（如LD，AND，OR）对应于接点，互锁指令（IL、ILC）可看成总开关，等等。这样，原有的继电控制逻辑，经转换即可变成梯形图，再进一步转换，即可变成语句表程序。有了这个对应关系，用PLC程序代表继电逻辑是很容易的。这也是PLC技术对传统继电控制技术的继承。
