AUTOCAD2010快捷键3DARRAY 创建三维阵列3A3DFACE 创建三维面3F3DORBIT 控制在三维空间中交互式查看对象3DO3DPOLY 在三维空间中使用“连续”线型创建由直线段组成的多段线3PADCENTER 管理内容ADCALIGN 在二维和三维空间中将某对象与其他对象对齐AL APPLOAD 加载或卸载应用程序并指定启动时要加载的应用程序APARC 创建圆弧A——*AREA 计算对象或指定区域的面积和周长AAARRAY 创建按指定方式排列的多重对象副本AR、-AR ATTDEF 创建属性定义ATTATTEDIT 改变属性信息ATEATTEXT 提取属性数据DDATTEXTBHATCH 使用图案填充封闭区域或选定对象H、BHBLOCK 根据选定对象创建块定义B——*BOUNDARY 从封闭区域创建面域或多段线BOBREAK 部分删除对象或把对象分解为两部分BRCHAMFER 给对象的边加倒角CHA——*CHANGE 修改现有对象的特性-CCIRCLE 创建圆形C——*COLOR 定义新对象的颜色COLCOPY 复制对象CO、CPDBCONNECT 为外部数据库表提供AutoCAD 接口AAD、AEX、ALI、ASQ、ARO、ASE、DBCDDEDIT 编辑文字和属性定义EDDDVPOINT 设置三维观察方向VPDIMALIGNED 创建对齐线性标注DALDIMANGULAR 创建角度标注DAN——*DIMBASELINE 从上一个或选定标注的基线处创建线性、角度或坐标标注DBA——*基线标注DIMCENTER 创建圆和圆弧的圆心标记或中心线DCE——* DIMCONTINUE 从上一个或选定标注的第二尺寸界线处创建线性、角度或坐标标注DCO 连续标注命令连续标注前提:选择一个相应的标注,以上一个标注的第二条尺寸线为前提,继承上一标注的特点。
DIMDIAMETER 创建圆和圆弧的直径标注DDI——* 弧长标注DAR ,%%C=直径符号DIMEDIT 编辑标注DED——* %%d=度数符号DIMLINEAR 创建线性尺寸标注DLI——* %%p=正负号DIMORDINATE 创建坐标点标注DOR——*DIMOVERRIDE 替代标注系统变量DOVDIMRADIUS 创建圆和圆弧的半径标注DRA——*DIMSTYLE 创建或修改标注样式D——*DIMTEDIT 移动和旋转标注文字DIMTEDDIST 测量两点之间的距离和角度DIDIVIDE 将点对象或块沿对象的长度或周长等间隔排列DIV DONUT 绘制填充的圆和环DODRAWORDER 修改图像和其他对象的显示顺序DR DSETTINGS 指定捕捉模式、栅格、极坐标和对象捕捉追踪的设置DS、RM、SEDSVIEWER 打开“鸟瞰视图”窗口AVDVIEW 定义平行投影或透视视图DVELLIPSE 创建椭圆或椭圆弧EL——*ERASE 从图形中删除对象E——*EXPLODE 将组合对象分解为对象组件XEXPORT 以其他文件格式保存对象EXPEXTEND 延伸对象到另一对象EX——*EXTRUDE 通过拉伸现有二维对象来创建三维原型EXTFILLET 给对象的边加圆角F——*FILTER 创建可重复使用的过滤器以便根据特性选择对象FI GROUP 创建对象的命名选择集GHATCH 用图案填充一块指定边界的区域-HHATCHEDIT 修改现有的图案填充对象HEHIDE 重生成三维模型时不显示隐藏线HIIMAGE 管理图像IMIMAGEADJUST 控制选定图像的亮度、对比度和褪色度IAD IMAGEATTACH 向当前图形中附着新的图像对象IAT IMAGECLIP 为图像对象创建新剪裁边界ICLIMPORT 向AutoCAD 输入文件IMPINSERT 将命名块或图形插入到当前图形中IINTERFERE 用两个或多个三维实体的公用部分创建三维复合实体INFINTERSECT 用两个或多个实体或面域的交集创建复合实体或面域并删除交集以外的部分ININSERTOBJ 插入链接或嵌入对象IOLAYER 管理图层和图层特性LA——*-LAYOUT 创建新布局,重命名、复制、保存或删除现有布局LO LEADER 创建一条引线将注释与一个几何特征相连LEAD 单引线命令LE——*LENGTHEN 拉长对象LEN——*LINE 创建直线段L——*LINETYPE 创建、加载和设置线型LTLIST 显示选定对象的数据库信息LI、LSLTSCALE 设置线型比例因子LTS——*LWEIGHT 设置线宽LWMATCHPROP 设置当前线宽、线宽显示选项和线宽单位MA ,多重引线样式MLS——*MEASURE 将点对象或块按指定的间距放置ME MIRROR 创建对象的镜像副本MI——*MLINE 创建多重平行线MLMOVE 在指定方向上按指定距离移动对象M——* MSPACE 从图纸空间切换到模型空间视口MS MTEXT 创建多行文字T、MTMVIEW 创建浮动视口和打开现有的浮动视口MV OFFSET 创建同心圆、平行线和平行曲线O——* OPTIONS 自定义AutoCAD设置GR、OP、PR OSNAP 设置对象捕捉模式OSPAN 移动当前视口中显示的图形PPASTESPEC 插入剪贴板数据并控制数据格式PA PEDIT 编辑多段线和三维多边形网格PEPLINE 创建二维多段线PLPRINT 将图形打印到打印设备或文件PLOTPOINT 创建点对象PO——*POLYGON 创建闭合的等边多段线POLPREVIEW 显示打印图形的效果PREPROPERTIES 控制现有对象的特性CH、MO PROPERTIESCLOSE 关闭“特性”窗口PRCLOSEPSPACE 从模型空间视口切换到图纸空间PSPURGE 删除图形数据库中没有使用的命名对象,例如块或图层PU QLEADER 快速创建引线和引线注释LEQUIT 退出AutoCAD EXITRECTANG 绘制矩形多段线REC——*REDRAW 刷新显示当前视口RREDRAWALL 刷新显示所有视口RAREGEN 重生成图形并刷新显示当前视口REREGENALL 重新生成图形并刷新所有视口REAREGION 从现有对象的选择集中创建面域对象REGRENAME 修改对象名REN——*RENDER 创建三维线框或实体模型的具有真实感的渲染图像RR REVOLVE 绕轴旋转二维对象以创建实体REVRPREF 设置渲染系统配置RPRROTATE 绕基点移动对象ROSCALE 在X、Y 和Z 方向等比例放大或缩小对象SCSCRIPT 用脚本文件执行一系列命令SCRSECTION 用剖切平面和实体截交创建面域SECSETVAR 列出系统变量并修改变量值SETSLICE 用平面剖切一组实体SLSNAP 规定光标按指定的间距移动SNSOLID 创建二维填充多边形SOSPELL 检查图形中文字的拼写SPSPLINE 创建二次或三次(NURBS) 样条曲线SPL SPLINEDIT 编辑样条曲线对象SPE——*STRETCH 移动或拉伸对象S——*STYLE 创建或修改已命名的文字样式以及设置图形中文字的当前样式ST——*SUBTRACT 用差集创建组合面域或实体SUTABLET 校准、配置、打开和关闭已安装的数字化仪TA THICKNESS 设置当前三维实体的厚度THTILEMODE 使“模型”选项卡或最后一个布局选项卡当前化TI、TMTOLERANCE 创建形位公差标注TOLTOOLBAR 显示、隐藏和自定义工具栏TOTORUS 创建圆环形实体TORTRIM 用其他对象定义的剪切边修剪对象TR——*UNION 通过并运算创建组合面域或实体UNIUNITS 设置坐标和角度的显示格式和精度UNVIEW 保存和恢复已命名的视图VVPOINT 设置图形的三维直观图的查看方向-VPWBLOCK 将块对象写入新图形文件WWEDGE 创建三维实体使其倾斜面尖端沿X 轴正向WE XATTACH 将外部参照附着到当前图形中XA 打散分解命令X——*XBIND 将外部参照依赖符号绑定到图形中XBXCLIP 定义外部参照或块剪裁边界,并且设置前剪裁面和后剪裁面XCXLINE 创建无限长的直线(即参照线)XLXREF 控制图形中的外部参照XRZOOM 放大或缩小当前视口对象的外观尺寸ZF1 获取帮助F2 实现作图窗和文本窗口的切换F3 控制是否实现对象自动捕捉F4 数字化仪控制F5 等轴测平面切换F6 控制状态行上坐标的显示方式F7 栅格显示模式控制F8 正交模式控制F9 栅格捕捉模式控制F10 极轴模式控制F11 对象追踪式控制Ctrl+A 另存为或全部选择Ctrl+B 栅格捕捉模式控制(F9)Ctrl+C 将选择的对象复制到剪切板上Ctrl+F 控制是否实现对象自动捕捉(f3) Ctrl+G 栅格显示模式控制(F7)Ctrl+J 重复执行上一步命令Ctrl+K 超级链接Ctrl+N 新建图形文件Ctrl+M 打开选项对话框Ctrl+1 打开特性对话框Ctrl+2 打开图象资源管理器Ctrl+6 打开图象数据原子Ctrl+O 打开图象文件Ctrl+P 打开打印对说框Ctrl+S 保存文件Ctrl+U 极轴模式控制(F10)Ctrl+V 粘贴剪贴板上的内容Ctrl+W 对象追踪式控制(F11)Ctrl+X 剪切所选择的内容Ctrl+Y 重做Ctrl+Z 取消前一步的操作。
CAD三维命令常用命令有:reg:面域ext:拉伸rev:旋转sl:剖切al:对齐su:差集uni:并集in:交集v:视图sha:视觉样式3do:动态观察box:长方体3Drotate:三维旋转3DARRAY:创建三维阵列3A3DFACE:创建三维面3F3DORBIT:控制在三维空间中交互式查看对象3DO3DPOL Y:在三维空间中使用“连续”线型创建由直线段组成的多段线3PADCENTER:管理内容ADCALIGN:在二维和三维空间中将某对象与其他对象对齐ALAPPLOAD:加载或卸载应用程序并指定启动时要加载的应用程序APARC:创建圆弧AAREA:计算对象或指定区域的面积和周长AAARRAY:创建按指定方式排列的多重对象副本ARATTDEF:创建属性定义ATTATTEDIT:改变属性信息ATEATTEXT:提取属性数据DDATTEXTBHATCH:使用图案填充封闭区域或选定对象H、BHBLOCK:根据选定对象创建块定义BBOUNDARY:从封闭区域创建面域或多段线BOBREAK:部分删除对象或把对象分解为两部分BRCHAMFER:给对象的边加倒角CHACHANGE:修改现有对象的特性-CHCIRCLE:创建圆形CCOLOR:定义新对象的颜色COLCOPY:复制对象CO、CPDBCONNECT:为外部数据库表提供AutoCAD 接口AAD、AEX、ALI、ASQ、ARO、ASE、DBCDDEDIT:编辑文字和属性定义EDDDVPOINT:设置三维观察方向VPDIMALIGNED:创建对齐线性标注DALDIMANGULAR:创建角度标注DANDIMBASELINE:从上一个或选定标注的基线处创建线性、角度或坐标标注DBA DIMCENTER:创建圆和圆弧的圆心标记或中心线DCEDIMCONTINUE:从上一个或选定标注的第二尺寸界线处创建线性、角度或坐标标注DCO DIMDIAMETER:创建圆和圆弧的直径标注DDIDIMEDIT:编辑标注DEDDIMLINEAR:创建线性尺寸标注DLIDIMORDINATE:创建坐标点标注DORDIMOVERRIDE:替代标注系统变量DOVDIMRADIUS:创建圆和圆弧的半径标注DRADIMSTYLE:创建或修改标注样式DDIMTEDIT:移动和旋转标注文字DIMTEDDIST:测量两点之间的距离和角度DIDIVIDE:将点对象或块沿对象的长度或周长等间隔排列DIVDONUT:绘制填充的圆和环DODRAWORDER:修改图像和其他对象的显示顺序DRDSETTINGS:指定捕捉模式、栅格、极坐标和对象捕捉追踪的设置DS、RM、SE DSVIEWER:打开“鸟瞰视图”窗口A VDVIEW:定义平行投影或透视视图DVELLIPSE:创建椭圆或椭圆弧ELERASE:从图形中删除对象EEXPLODE:将组合对象分解为对象组件XEXPORT:以其他文件格式保存对象EXPEXTEND:延伸对象到另一对象EXEXTRUDE:通过拉伸现有二维对象来创建三维原型EXTFILLET:给对象的边加圆角FFILTER:创建可重复使用的过滤器以便根据特性选择对象FIGROUP:创建对象的命名选择集GHATCH:用图案填充一块指定边界的区域-HHATCHEDIT:修改现有的图案填充对象HEHIDE:重生成三维模型时不显示隐藏线HIIMAGE:管理图像IMIMAGEADJUST:控制选定图像的亮度、对比度和褪色度IADIMAGEATTACH:向当前图形中附着新的图像对象IATIMAGECLIP:为图像对象创建新剪裁边界ICLIMPORT:向AutoCAD 输入文件IMPINSERT:将命名块或图形插入到当前图形中IINTERFERE:用两个或多个三维实体的公用部分创建三维复合实体INFINTERSECT:用两个或多个实体或面域的交集创建复合实体或面域并删除交集以外的部分IN INSERTOBJ:插入链接或嵌入对象IOLAYER:管理图层和图层特性LA-LAYOUT:创建新布局,重命名、复制、保存或删除现有布局LOLEADER:创建一条引线将注释与一个几何特征相连LEADLENGTHEN:拉长对象LENLINE:创建直线段LLINETYPE:创建、加载和设置线型LTLIST:显示选定对象的数据库信息LI、LSLTSCALE:设置线型比例因子LTSLWEIGHT:LWMATCHPROP:设置当前线宽、线宽显示选项和线宽单位MAMEASURE:将点对象或块按指定的间距放置MEMIRROR:创建对象的镜像副本MIMLINE:创建多重平行线MLMOVE:在指定方向上按指定距离移动对象MMSPACE:从图纸空间切换到模型空间视口MSMTEXT:创建多行文字T、MTMVIEW:创建浮动视口和打开现有的浮动视口MVOFFSET:创建同心圆、平行线和平行曲线OOPTIONS:自定义AutoCAD 设置GR、OP、PROSNAP:设置对象捕捉模式OSPAN:移动当前视口中显示的图形PPASTESPEC:插入剪贴板数据并控制数据格式PAPEDIT:编辑多段线和三维多边形网格PEPLINE:创建二维多段线PLPRINT :将图形打印到打印设备或文件PLOTPOINT:创建点对象POPOL YGON:创建闭合的等边多段线POLPREVIEW:显示打印图形的效果PREPROPERTIES:控制现有对象的特性CH、MO PROPERTIESCLOSE:关闭“特性”窗口PRCLOSEPSPACE:从模型空间视口切换到图纸空间PSPURGE:删除图形数据库中没有使用的命名对象,例如块或图层PU QLEADER:快速创建引线和引线注释LEQUIT:退出AutoCAD EXITRECTANG:绘制矩形多段线RECREDRAW:刷新显示当前视口RREDRAWALL:刷新显示所有视口RAREGEN:重生成图形并刷新显示当前视口REREGENALL:重新生成图形并刷新所有视口REAREGION:从现有对象的选择集中创建面域对象REGRENAME:修改对象名RENRENDER:创建三维线框或实体模型的具有真实感的渲染图像RR REVOLVE:绕轴旋转二维对象以创建实体REVRPREF:设置渲染系统配置RPRROTATE:绕基点移动对象ROSCALE:在X、Y 和Z 方向等比例放大或缩小对象SCSCRIPT:用脚本文件执行一系列命令SCRSECTION:用剖切平面和实体截交创建面域SECSETV AR:列出系统变量并修改变量值SETSLICE:用平面剖切一组实体SLSNAP:规定光标按指定的间距移动SNSOLID:创建二维填充多边形SOSPELL:检查图形中文字的拼写SPSPLINE:创建二次或三次(NURBS) 样条曲线SPLSPLINEDIT:编辑样条曲线对象SPESTRETCH:移动或拉伸对象SSTYLE:创建或修改已命名的文字样式以及设置图形中文字的当前样式ST SUBTRACT:用差集创建组合面域或实体SUTABLET:校准、配置、打开和关闭已安装的数字化仪TA THICKNESS:设置当前三维实体的厚度THTILEMODE:使“模型”选项卡或最后一个布局选项卡当前化TI、TM TOLERANCE:创建形位公差标注TOLTOOLBAR:显示、隐藏和自定义工具栏TOTORUS:创建圆环形实体TORTRIM:用其他对象定义的剪切边修剪对象TRUNION:通过并运算创建组合面域或实体UNIUNITS:设置坐标和角度的显示格式和精度UNVIEW:保存和恢复已命名的视图VVPOINT:设置图形的三维直观图的查看方向-VPWBLOCK:将块对象写入新图形文件WWEDGE:创建三维实体使其倾斜面尖端沿X 轴正向WEXATTACH:将外部参照附着到当前图形中XAXBIND:将外部参照依赖符号绑定到图形中XBXCLIP:定义外部参照或块剪裁边界,并且设置前剪裁面和后剪裁面XC XLINE:创建无限长的直线(即参照线)XLXREF:控制图形中的外部参照XRZOOM:放大或缩小当前视口对象的外观尺寸Z。

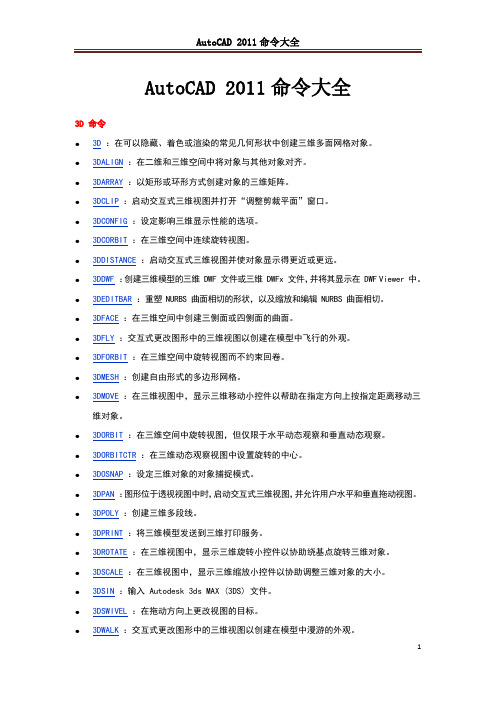

AutoCAD 2011命令大全3D 命令●3D:在可以隐藏、着色或渲染的常见几何形状中创建三维多面网格对象。
●3DALIGN :在二维和三维空间中将对象与其他对象对齐。
●3DARRAY:以矩形或环形方式创建对象的三维矩阵。
●3DCLIP:启动交互式三维视图并打开“调整剪裁平面”窗口。
●3DCONFIG:设定影响三维显示性能的选项。
●3DCORBIT:在三维空间中连续旋转视图。
●3DDISTANCE:启动交互式三维视图并使对象显示得更近或更远。
●3DDWF:创建三维模型的三维 DWF 文件或三维 DWFx 文件,并将其显示在 DWF Viewer 中。
●3DEDITBAR:重塑 NURBS 曲面相切的形状,以及缩放和编辑 NURBS 曲面相切。
●3DFACE:在三维空间中创建三侧面或四侧面的曲面。
●3DFLY:交互式更改图形中的三维视图以创建在模型中飞行的外观。
●3DFORBIT:在三维空间中旋转视图而不约束回卷。
●3DMESH:创建自由形式的多边形网格。
●3DMOVE:在三维视图中,显示三维移动小控件以帮助在指定方向上按指定距离移动三维对象。
●3DORBIT:在三维空间中旋转视图,但仅限于水平动态观察和垂直动态观察。
●3DORBITCTR:在三维动态观察视图中设置旋转的中心。
●3DOSNAP:设定三维对象的对象捕捉模式。
●3DPAN:图形位于透视视图中时,启动交互式三维视图,并允许用户水平和垂直拖动视图。
●3DPOLY:创建三维多段线。
●3DPRINT:将三维模型发送到三维打印服务。
●3DROTATE:在三维视图中,显示三维旋转小控件以协助绕基点旋转三维对象。
●3DSCALE:在三维视图中,显示三维缩放小控件以协助调整三维对象的大小。
●3DSIN:输入 Autodesk 3ds MAX (3DS) 文件。
●3DSWIVEL:在拖动方向上更改视图的目标。
●:交互式更改图形中的三维视图以创建在模型中漫游的外观。
AutoCAD 2D和3D机械制图教程AutoCAD是一款广泛应用于设计行业的计算机辅助设计软件。
在机械工程领域中,AutoCAD的2D和3D制图功能被广泛应用于机械制图工作。
本教程将向您介绍如何使用AutoCAD进行2D和3D机械制图,以及一些常用的技巧和工具。
一、2D机械制图基础在开始学习2D机械制图之前,我们需要了解一些基础知识。
首先是坐标系和单位的设置。
在AutoCAD中,我们可以通过命令“UNITS”来设置绘图单位,并通过命令“GRID”来设置坐标系的显示。
了解和正确设置这些参数将有助于我们准确地进行制图。
其次是AutoCAD的绘图工具和命令。
AutoCAD提供了一系列绘图工具,例如直线、圆弧、多边形等,通过这些工具我们可以绘制出复杂的几何形状。
此外,AutoCAD还提供了各种命令,如移动、旋转、缩放等,用于对已有的图形进行编辑和调整。
在进行机械制图时,我们需要掌握一些常用的标准图符,如尺寸标注、文字注释、剖视图等。
这些标准图符能够有效地传达设计意图,并帮助他人理解图纸内容。
二、2D机械制图实例让我们以一个实例来演示如何进行2D机械制图。
假设我们要绘制一个简单的齿轮零件。
首先,我们可以使用直线工具绘制齿轮的外形轮廓,然后使用圆弧工具绘制齿轮的齿形。
接下来,使用标注工具添加尺寸和文字注释,以便其他人能够清楚地理解图纸内容。
最后,我们可以使用图层管理功能将图纸分为不同的图层,方便后续的编辑和管理。
三、3D机械制图基础除了2D机械制图外,AutoCAD还提供了强大的3D制图功能,可以绘制出更加真实和立体的图形。
在学习3D机械制图之前,我们需要了解一些基本概念。
其中之一是坐标系的使用。
在3D制图中,我们通常使用三维坐标系来表示物体的位置和方向。
通过掌握坐标系的使用,我们可以在3D空间中准确地绘制和编辑图形。
另一个重要的概念是视图的切换。
在3D制图中,我们可以通过切换不同的视图来查看物体的不同面,如俯视图、前视图和侧视图等。
MATCHPROP:设置当前线宽、线宽显示选项和线宽单位MA MEASURE:将点对象或块按指定的间距放置MEMIRROR:创建对象的镜像副本MIMLINE:创建多重平行线MLMOVE:在指定方向上按指定距离移动对象MMSPACE:从图纸空间切换到模型空间视口MSMTEXT:创建多行文字T、MTMVIEW:创建浮动视口和打开现有的浮动视口MVOFFSET:创建同心圆、平行线和平行曲线OOPTIONS:自定义AutoCAD 设置GR、OP、PROSNAP:设置对象捕捉模式OSPAN:移动当前视口中显示的图形PPASTESPEC:插入剪贴板数据并控制数据格式PAPEDIT:编辑多段线和三维多边形网格PEPLINE:创建二维多段线PLPRINT :将图形打印到打印设备或文件PLOTPOINT:创建点对象POPOLYGON:创建闭合的等边多段线POLPREVIEW:显示打印图形的效果PREPROPERTIES:控制现有对象的特性CH、MO PROPERTIESCLOSE:关闭“特性”窗口PRCLOSEPSPACE:从模型空间视口切换到图纸空间PSPURGE:删除图形数据库中没有使用的命名对象,例如块或图层PU QLEADER:快速创建引线和引线注释LEQUIT:退出AutoCAD EXITRECTANG:绘制矩形多段线RECREDRAW:刷新显示当前视口RREDRAWALL:刷新显示所有视口RAREGEN:重生成图形并刷新显示当前视口REREGENALL:重新生成图形并刷新所有视口REAREGION:从现有对象的选择集中创建面域对象REGRENAME:修改对象名RENRENDER:创建三维线框或实体模型的具有真实感的渲染图像RR REVOLVE:绕轴旋转二维对象以创建实体REVRPREF:设置渲染系统配置RPRROTATE:绕基点移动对象ROSCALE:在X、Y 和Z 方向等比例放大或缩小对象SC SCRIPT:用脚本文件执行一系列命令SCRSECTION:用剖切平面和实体截交创建面域SECSETVAR:列出系统变量并修改变量值SETSLICE:用平面剖切一组实体SLSNAP:规定光标按指定的间距移动SNSOLID:创建二维填充多边形SOSPELL:检查图形中文字的拼写SPSPLINE:创建二次或三次(NURBS) 样条曲线SPLSPLINEDIT:编辑样条曲线对象SPESTRETCH:移动或拉伸对象SSTYLE:创建或修改已命名的文字样式以及设置图形中文字的当前样式ST SUBTRACT:用差集创建组合面域或实体SUTABLET:校准、配置、打开和关闭已安装的数字化仪TATHICKNESS:设置当前三维实体的厚度THTILEMODE:使“模型”选项卡或最后一个布局选项卡当前化TI、TMTOLERANCE:创建形位公差标注TOLTOOLBAR:显示、隐藏和自定义工具栏TOTORUS:创建圆环形实体TORTRIM:用其他对象定义的剪切边修剪对象TRUNION:通过并运算创建组合面域或实体UNIUNITS:设置坐标和角度的显示格式和精度UNVIEW:保存和恢复已命名的视图VVPOINT:设置图形的三维直观图的查看方向-VPWBLOCK:将块对象写入新图形文件WWEDGE:创建三维实体使其倾斜面尖端沿X 轴正向WEXATTACH:将外部参照附着到当前图形中XAXBIND:将外部参照依赖符号绑定到图形中XBXCLIP:定义外部参照或块剪裁边界,并且设置前剪裁面和后剪裁面XCXLINE:创建无限长的直线(即参照线)XLXREF:控制图形中的外部参照XRZOOM:放大或缩小当前视口对象的外观尺寸Z try{ if(wenxinrong88_bbsmemo.length > 0) { document.write(""+wenxinrong88_bbsmemo+""); } } catch(e){}COPY:复制对象CO、CPDBCONNECT:为外部数据库表提供AutoCAD 接口AAD、AEX、ALI、ASQ、ARO、ASE、DBCDDEDIT:编辑文字和属性定义EDDDVPOINT:设置三维观察方向VPDIMALIGNED:创建对齐线性标注DALDIMANGULAR:创建角度标注DANDIMBASELINE:从上一个或选定标注的基线处创建线性、角度或坐标标注DBA DIMCENTER:创建圆和圆弧的圆心标记或中心线DCEDIMCONTINUE:从上一个或选定标注的第二尺寸界线处创建线性、角度或坐标标注DCO DIMDIAMETER:创建圆和圆弧的直径标注DDIDIMEDIT:编辑标注DEDDIMLINEAR:创建线性尺寸标注DLIDIMORDINATE:创建坐标点标注DORDIMOVERRIDE:替代标注系统变量DOVDIMRADIUS:创建圆和圆弧的半径标注DRADIMSTYLE:创建或修改标注样式DDIMTEDIT:移动和旋转标注文字DIMTEDDIST:测量两点之间的距离和角度DIDIVIDE:将点对象或块沿对象的长度或周长等间隔排列DIVDONUT:绘制填充的圆和环DODRAWORDER:修改图像和其他对象的显示顺序DRDSETTINGS:指定捕捉模式、栅格、极坐标和对象捕捉追踪的设置DS、RM、SE DSVIEWER:打开“鸟瞰视图”窗口AVDVIEW:定义平行投影或透视视图DVELLIPSE:创建椭圆或椭圆弧ELERASE:从图形中删除对象EEXPLODE:将组合对象分解为对象组件XEXPORT:以其他文件格式保存对象EXPEXTEND:延伸对象到另一对象EXEXTRUDE:通过拉伸现有二维对象来创建三维原型EXTFILLET:给对象的边加圆角FFILTER:创建可重复使用的过滤器以便根据特性选择对象FIGROUP:创建对象的命名选择集GHATCH:用图案填充一块指定边界的区域-HHATCHEDIT:修改现有的图案填充对象HEHIDE:重生成三维模型时不显示隐藏线HIIMAGE:管理图像IMIMAGEADJUST:控制选定图像的亮度、对比度和褪色度IADIMAGEATTACH:向当前图形中附着新的图像对象IATIMAGECLIP:为图像对象创建新剪裁边界ICLIMPORT:向AutoCAD 输入文件IMPINSERT:将命名块或图形插入到当前图形中IINTERFERE:用两个或多个三维实体的公用部分创建三维复合实体INF INTERSECT:用两个或多个实体或面域的交集创建复合实体或面域并删除交集以外的部分ININSERTOBJ:插入链接或嵌入对象IO try{ if(wenxinrong88_bbsmemo.length > 0){ document.write(""+wenxinrong88_bbsmemo+""); } } catch(e){}LAYER:管理图层和图层特性LA-LAYOUT:创建新布局,重命名、复制、保存或删除现有布局LOLEADER:创建一条引线将注释与一个几何特征相连LEADLENGTHEN:拉长对象LENLINE:创建直线段LLINETYPE:创建、加载和设置线型LTLIST:显示选定对象的数据库信息LI、LSLTSCALE:设置线型比例因子LTSLWEIGHT:LWMATCHPROP:设置当前线宽、线宽显示选项和线宽单位MA MEASURE:将点对象或块按指定的间距放置MEMIRROR:创建对象的镜像副本MIMLINE:创建多重平行线MLMOVE:在指定方向上按指定距离移动对象MMSPACE:从图纸空间切换到模型空间视口MSMTEXT:创建多行文字T、MTMVIEW:创建浮动视口和打开现有的浮动视口MVOFFSET:创建同心圆、平行线和平行曲线OOPTIONS:自定义AutoCAD 设置GR、OP、PROSNAP:设置对象捕捉模式OSPAN:移动当前视口中显示的图形PPASTESPEC:插入剪贴板数据并控制数据格式PAPEDIT:编辑多段线和三维多边形网格PEPLINE:创建二维多段线PLPRINT :将图形打印到打印设备或文件PLOTPOINT:创建点对象POPOLYGON:创建闭合的等边多段线POLPREVIEW:显示打印图形的效果PREPROPERTIES:控制现有对象的特性CH、MO PROPERTIESCLOSE:关闭“特性”窗口PRCLOSEPSPACE:从模型空间视口切换到图纸空间PSPURGE:删除图形数据库中没有使用的命名对象,例如块或图层PU QLEADER:快速创建引线和引线注释LEQUIT:退出AutoCAD EXITRECTANG:绘制矩形多段线RECREDRAW:刷新显示当前视口RREDRAWALL:刷新显示所有视口RAREGEN:重生成图形并刷新显示当前视口REREGENALL:重新生成图形并刷新所有视口REAREGION:从现有对象的选择集中创建面域对象REGRENAME:修改对象名RENRENDER:创建三维线框或实体模型的具有真实感的渲染图像RR REVOLVE:绕轴旋转二维对象以创建实体REVRPREF:设置渲染系统配置RPRROTATE:绕基点移动对象ROSCALE:在X、Y 和Z 方向等比例放大或缩小对象SC SCRIPT:用脚本文件执行一系列命令SCRSECTION:用剖切平面和实体截交创建面域SECSETVAR:列出系统变量并修改变量值SETSLICE:用平面剖切一组实体SLSNAP:规定光标按指定的间距移动SNSOLID:创建二维填充多边形SOSPELL:检查图形中文字的拼写SPSPLINE:创建二次或三次(NURBS) 样条曲线SPLSPLINEDIT:编辑样条曲线对象SPESTRETCH:移动或拉伸对象SSTYLE:创建或修改已命名的文字样式以及设置图形中文字的当前样式ST SUBTRACT:用差集创建组合面域或实体SUTABLET:校准、配置、打开和关闭已安装的数字化仪TA THICKNESS:设置当前三维实体的厚度THTILEMODE:使“模型”选项卡或最后一个布局选项卡当前化TI、TM TOLERANCE:创建形位公差标注TOLTOOLBAR:显示、隐藏和自定义工具栏TOTORUS:创建圆环形实体TORTRIM:用其他对象定义的剪切边修剪对象TRUNION:通过并运算创建组合面域或实体UNIUNITS:设置坐标和角度的显示格式和精度UNVIEW:保存和恢复已命名的视图VVPOINT:设置图形的三维直观图的查看方向-VPWBLOCK:将块对象写入新图形文件WWEDGE:创建三维实体使其倾斜面尖端沿X 轴正向WEXATTACH:将外部参照附着到当前图形中XAXBIND:将外部参照依赖符号绑定到图形中XBXCLIP:定义外部参照或块剪裁边界,并且设置前剪裁面和后剪裁面XC XLINE:创建无限长的直线(即参照线)XLXREF:控制图形中的外部参照XRZOOM:放大或缩小当前视口对象的外观尺寸Zreg 面域ext 拉伸rev 旋转sl 剖切al 对齐su 差集uni并集in交集。
autocad2021指令全集1、AutoCAD指令全集及快捷键序号CAD指令简写用处1F1关心2F2显示/隐藏文本窗口3F3对象捕捉开/关4F4数字化仪开/关5F5等轴测平面转换6F6动态UCS开/关7F7栅格开/关8F8正交开/关9F9捕捉开/关10F10极轴开/关11F11对象捕捉追踪开/关12F12动态输入开/关133D3D创立三维实体143DARRAY3A三维阵列153DCLIP设置剪切平面位置163DCORBLT继续执行3DORBIT指令173DDISTANCE距离调整183DFACE3F绘制三维曲面193DMESH绘制三维自由多边形网格203DORBLT3DO三维动2、态旋转(受约束动态观看)213DFOrbit三维动态旋转(自由动态观看)223DPAN三维视图平移233DPLOY3P绘制三维多段线243DSIN 插入一个3DS文件253DSOUT输出图形数据到一个3DS文件263DSWIVEL旋转相机273DZOOM三维视窗下视窗缩放28ABOUT显示AutoCAD的版本信息29ACISIN插入一个ACIS文件30ACISOUT将AutoCAD三维实体目标输出到ACIS文件31ADCCLOSE关闭AutoCAD设计中心32ADCENTERADCCtrl+2启动AutoCAD设计中心33ADCNAVIGATEAD3、C启动AutoCAD设计中心并直接访问用户所设置的文件名、路径或网上名目n34ALIGNAL图形对齐35AMECONVERT将AME实体转换成AutoCAD实体36APERTURE掌握目标捕捉框的大小37APPLOADAP装载卸载应用程序38ARCA绘制圆弧39AREAAA计算所选择区域的周长和面积40ARRAYAR图形阵列41ARX加载、卸载ObjectARX程序42ATTDEFATT创立属性定义43ATTDISP掌握属性的可见性44ATTEDITATE编辑图块属性值45ATTEXTDDATTEXT摘录属性定义数据46ATTREDEF重定义一4、个图块及其属性47AUDIT检查并修复图形文件的错误48BACKGROUND设置渲染背景49BASE设置当前图形文件的插入点50BEDIT依次翻开“编辑块定义〞对话框和“块编辑器〞51BHATCHH 区域图样填充52BLIPMODE点记模式掌握53BLOCKB块定义54BLOCKICON为AutoCADR14或更早版本所创立的图块生成预览图像55BMPOUT将所选实体以BMP文件格式输出56BOUNDARYBO或–BO创立区域57BOX绘制三维长方体实体58BRDAKBR折断图形59BROWSER网络游览60BSAVE保存当前块定义61CALAut5、oCAD计算功能62CAMERA相机操作63CHAMFERCHA倒直角64CHANGE–CH属性修改65CHPROP修改根本属性66CIRCLEC绘制圆67CLOSE关闭当前图形文件68COLORCOL设置实体颜色69commandlineCtrl+9显示指令行70commandlinehideCtrl+9隐藏指令行71COMPILE编译〔Shape〕文件和PostScript文件72CONE绘制三维圆锥实体73CONVERT将由AutoCADR14或更低版本所作的二维多段线〔或关联性区域图样填充〕转换成AutoCAD2000格式n74COPY6、CO或CP复制实体75COPYBASECtrl+Shift+C固定基点以复制实体76COPYCLIP复制实体到WINDOWS剪贴板77COPYHIST复制指令窗口历史信息到WINDOWS剪贴板78COPYLINK复制当前视窗至WINDOWS剪贴板79CUI用户自定义面板80CUTCLIPCtrl+X剪切实体至WINDOWS剪贴板81CYLINDER绘制一个三维圆柱实体82DBCCLOSE关闭数据库连接管理83DBCONNECTDBCCtrl+6启动数据库连接管理84DBLIST列表显示当前图形文件中每个实体的信息85DDEDITED修改文字编辑87、6DDPTYPE设置点的样子及大小87DDVPOINTVP通过对话框选择三维视点88DELAY设置演示〔Script〕延时时间89DIMANDDIM1进入尺寸标注状态90DIMALIGNEDDAL标注平齐尺寸91DIMANGULARDAN标注角度92DIMBASELINEDBA基线标注93DIMCENTERDCE标注圆心〔dimcen调正数十字叉负数据为十字线〕94DIMCONTINUEDCO连续标注95DIMDIAMETERDDI标注直径96DIMEDITDED编辑尺寸标注97DIMLINEARDLI标注长度尺寸98DIMORDINATEDOR8、标注坐标值99DIMOVERRIDEDOR临时覆盖系统尺寸变量设置100DIMRADIUSDRA标注半径101DIMSTYLED标注样式管理器102DIMTEDITDIMTED编辑尺寸文本103DISTDI测量两点之间的距离104DIVIDEDIV等分实体105DONUTDO绘制圆环106DRAGMODE掌握是否显示拖动对象的过程107DRAWORDERDR掌握两重叠〔或有局部重叠〕图象的显示次序108DSETTINGSDS、SE草图设置109DSVIEWERAV鸟瞰视图110DTEXTDT单行文字111DVIEWDV视点动态设置112DWGPR9、OPS设置和显示当前图形文件的属性113DXBIN将DXB文件插入到当前文件中n114EDGE掌握三维曲面边的可见性115EDGESURF绘制四边定界曲面116ELEV设置绘图平面的高度117ELLIPSEEL绘制椭圆或椭圆弧118ERASEE删除实体〔all全选指令f纹线选择r减选指令〕119EXPLODEX或空格分解实体〔炸开〕120EXPORTEXP文件格式输出121EXPRESSTOOLS假如当前AutoCAD环境中无[快捷工具]这一工具,可启动该指令以安装AutoCAD快捷工具122EXTENDEX延长实体123EXETRUDEEXT10、将二维图形拉伸成三维实体124FILL掌握实体的填充状态125FILLETF圆角(倒圆角)126FILTERFI过滤选择实体127FIND查找与替换文件128FOG三维渲染的雾度配置129GRAPHSCR在图形窗口和文本窗口间切换130GRID显示栅格131GROUPG对象编组Ctrl+Shift+A 编组开/关132HATCHH填充图样和渐变色133HATCHEDITHE编辑区域填充图样134HELP显示AutoCAD在线关心信息135HIDE消隐136HYPERLINKCtrl+KCtrl+M插入超级链接137HYPERLINKOPTIONSH11、I掌握是否显示超级链接标签138IDID显示点的坐标139IMAGE外部参照140IMAGEADJUSTLAD调整所选图像的光明度、比照度和灰度141IMAGEATTACHLAT附贴一个图像至当前图形文件142IMAGECLIPICL调整所选图像的边框大小143IMAGFRAME掌握是否显示图像的边框144IMAGEQUALITY掌握图像的显示质量145IMPORTTMP插入其他格式文件146INSERTI把图块〔或文件〕插入到当前图形文件147INSERTOBJIO插入OLE对象148INTERFEREINF将两个或两个以上的三维实体的相交局部12、创建为一个单独的实体149INTERSECTIN对三维实体求交150ISOPLANE定义基准面n151JOINJ合并152LAYERLA图层掌握153LAYOUTLO创立新布局或对已存在的布局进行更名、复制、保存或删除等操作154LAYOUTWIZARD布局向导155LEADERLE指引标注(画出指引线)156LENGTHENLEN转变实体长度157LIGHT光源设置158LIMTS 设置图形界限159LINSL绘制直线160LINETYPELT创立、装载或设置线型161LISTLS列表显示实体信息162LOAD装入已编译过的形文件163LOGF13、ILEOFF关闭登录文件164LOGFILEON将文本窗口的内容写到一个记录文件中165LSEDIT场景编辑166LSLIB场景库管理167LSNEW 添加场景168LTSCALELTS设置线型比例系数169LWEIGHTLW设置线宽170MASSPROP查询实体特性171MATCHPROP特性匹配172MATLIB材质库管理173MEASUREME定长等分实体174MENU加载菜单文件175MENULOAD加载部份主菜单176MENUUNLOAD卸载部份主菜单177MINSERT按矩形阵列方式插入图块178MIRRORMI镜像实体179MIRRO14、R3D三维镜像180MLEDIT编辑平行线181MLINEML绘制平行线182MLSTYLE定义平行线样式183MODEL从图纸空间切换到模型空间184MOVEM移动实体185MREDOCtrl+Y撤消返回186MSLIDE创立幻灯片187MSPACEMS从图纸空间切换到模型空间188MTEXTT多行文本标注189MULTIPLE反复屡次执行上一次指令直到执行别的指令或按Esc键n190MVIEWMV创立多视窗191MVSETUP掌握视口192NEWCtrl+N新建图形文件193OFFSETO偏移复制实体194OLELINKS更新、编辑或取消已 15、存在的OLE链接195OLESCALE显示OLE属性管理器196OOPS 恢复最终一次被删除的实体197OPENCtrl+O翻开图形文件198OPTIONSOP、PR设置AutoCAD系统配置199ORTHO切换正交状态200OSNAPOS设置目标捕捉方式及捕捉框大小201PAGESETUP页面设置202PANP视图平移203PARTIALOAD局部装入204PARTIALOPEN局部翻开205PASTEBLOCK将已复制的实体目标粘贴成图块206PASTECLIPCtrl+V粘贴207PASTEORLG固定点粘贴208PASTESPECPA 将剪贴16、板上的数据粘贴至当前图形文件中并掌握其数据格式209PCINWINEARD导入PCP或PC2配置文件的向导210PEDITPE编辑多段线和三维多边形网格211PFACE绘制任意样子的三维曲面212PLAN 设置UCS平面视图213PLINEPL绘制多段线214PLOTCtrl+P打印模型215PLOTSTYLE设置打印样式216PLOTTERMANAGER打印机管理器217POINTPO绘制点218POLYGONPOL绘制正多边形219PREVIEWPRE220PROPERTIESCH、MO、Ctrl+1打印预览目标属性管理器221PROPERTL17、ESCLOSEPRCLOSE关闭属性管理器222PSDRAG掌握PostScript 图像显示223PSETUPIN导入自定义页面设置224PSFILL用PostScript 图案填充二维多段线225PSIN输入PostScript文件226PSOUT输出PostScript文件227PSPACEPS从模型空间切换到图纸空间n228PURGEPU消除图形中无用的对象,如图块、尺寸标注样式、图层、线型、形和文本标注样式等229pyramid创立三维实体棱锥体230QDIM 尺寸快速标注231QLEADERLE快速标注指引线232QPMODE〔1开0关〕 18、Ctrl+Shift+P快捷特性开/关233QSAVECtrl+S保存当前图形文件234QSELECT快速选择实体235QTEXT掌握文本显示方式236QUITCtrl+Q保存文件,退出AutoCAD237RAY绘制射线238RECOVER 修复损坏的图形文件239RECTANGREC绘制矩形240REDEFINE恢复一条已被取消的指令241REDO恢复由Undo〔或U〕指令取消的最终一条指令242REDRAWR重新显示当前视窗中的图形243REDRAWALLRA重新显示全部视窗中的图形244REFCLOSE外部引用在位编辑时保存退出245REFE19、DIT外部引用在位编辑246REFSET添加或删除外部引用中的工程247REGENRE重新生成当前视窗中的图形248REGENALLREA重新刷新生成全部视窗中的图形249REGGNAUTO自动刷新生成图形250REGIONREG创立区域251REINIT重新初始化AutoCAD的通信端口252RENAMEREN更改实体对象的名称253RENDERRR渲染254RENDSCK重新显示渲染图片255REPLAY显示BMP、TGA或TIEF图像文件256RESUME 继续已暂停或中断的脚本文件257REVOLVEREV将二维图形旋转成三维实体258RE20、VSURF绘制旋转曲面259RMAT材质设置260ROTATERO旋转实体261ROTATE3D三维旋转262RPREFRPR设置渲染参数263RSCRIPT创立连续的脚本文件264RULESURF绘制直纹面265SAVE保存图形文件266SAVEAS将当前图形另存为一个新文件267SAVEIMG保存渲染文件n268SCALESC比例缩放实体269SCENE场景管理270SCRIPTSCR自动批处理AutoCAD指令271SECTIONSEC生成剖面272SELECT选择实体273SETUV设置渲染实体几何特性274SETVARSET设置Aut21、oCAD系统变量275SHADESHA着色处理276SHAPE插入形文件277SHELLSH切换到DOS环境下278SHOWMAT显示实体材质类型279SHOWPALETTESCtrl+Shift+H恢复由HIDEPALETTES隐藏的显示状态和选项板位置280SKETCH徒手画线281SLICESL将三维实体切开282SNAPSN设置目标捕捉功能283SOLDRAW生成三维实体的轮廓图形284SOLIDSO绘制实心多边形285SOLIDEIDT三维实体编辑286SOLPROF 绘制三维实体的轮廓图像287SOLVIEW创立三维实体的平面视窗288 22、SPELLSP拼写检查289SPHERE绘制球体290SPLINESPL绘制一条光华曲线291SPLINEDITSPE编制一条光华曲线292STATS显示渲染实体的系统信息293STATUS查询当前图形文件的状态信息294STLOUT将三维实体以STL格式保存295STRETCHS拉伸实体296STYLEST文字样式297STYLESMANAGER显示打印样式管理器298SUBTRACTSU布尔求差299SYSWINDOWS掌握AutoCAD文体窗口300TABLETTA设置数字化仪301TABSURF绘制拉伸曲面302TEXTT标注单行文体3023、3TEXTSCR切换到AutoCAD文体窗口304TIME时间查询305TOLERANCETOL创立尺寸公差306TOOLBARTO增减工具栏307TORUSTOR创立圆环实体308TRACE等宽线的设定n309TRANSPARENCY透水波设置310TREESTAT显示当前图形文体件路径信息311TRIMTR剪切312UUCtrl+Z撤消上一操作313UCS建立用户坐标系统314UCSICON掌握坐标图形显示315UCSMANUCS管理器316UNDEFINE允许用户将自定义指令覆盖AutoCAD内部指令317UNDO 撤消上一组操作318UN24、IONUNI布尔求并319UNITSUN设置长度及角度的单位格式和精度等级320VBAIDEVBA集成开发环境321VBALOAD加载VBA工程322VBAMANVBA管理器323VBARUN运行VBA宏324VBASTMT运行VBA语句325VBAUNLOAD卸载VBA工程326VIEWV视窗管理器327VIEWRES设置当前视窗中目标重新生成的辨别率328VLISPVLIDE翻开VisualLISP集成开发环境329VPCLIP复制视图实体330VPLAYER设置视窗中层的可见性331VPOINTVP设置三维视点332VPORTS视窗分割3 25、33VSCURRENT视觉样式(包括着色〕334VSLIDE显示幻灯文件335WBLOCKW图块存盘336WEDGEWE绘制楔形体337WHOHAS显示已翻开的图形文件的所属信息338WMFIN输入Windows应用软件格式的文件339WMFOPTS设置WMFIN指令选项340WMFOUTWMF格式输出341XATTACHXA粘贴外部文件至当前图形342XBINDXB将一个外部引用的依靠符永久地溶入当前图形文件中343XCLIPXC设置图块或处理引用边界344XLINEXL绘制无限长直线345XPLODE分解图块并设置属性参数346XREFXR外26、部引用347ZOOMZ视图缩放透亮指令n348Ctrl+ACtrl+A全选349Ctrl+3Ctrl+3工具选项版常用的输入方法:%%d度。
AutoCAD 三维命令大全 [图片]∙分享∙复制地址转载自不再奢望 2010年11月23日 23:08 阅读(1) 评论(0) 分类:转载权限: 公开∙字体:中▼o小o中o大∙更多▼o设置置顶o权限设置o推荐日志o转为私密日志∙删除∙编辑AutoCAD 三维命令大全3DARRAY:创建三维阵列3A3DFACE:创建三维面3F3DORBIT:控制在三维空间中交互式查看对象3DO3DPOLY:在三维空间中使用“连续”线型创建由直线段组成的多段线3PADCENTER:管理内容ADCALIGN:在二维和三维空间中将某对象与其他对象对齐ALAPPLOAD:加载或卸载应用程序并指定启动时要加载的应用程序APARC:创建圆弧AAREA:计算对象或指定区域的面积和周长AAARRAY:创建按指定方式排列的多重对象副本ARATTDEF:创建属性定义ATTATTEDIT:改变属性信息ATEATTEXT:提取属性数据DDATTEXTBHATCH:使用图案填充封闭区域或选定对象H、BHBLOCK:根据选定对象创建块定义BBOUNDARY:从封闭区域创建面域或多段线BOBREAK:部分删除对象或把对象分解为两部分BRCHAMFER:给对象的边加倒角CHACHANGE:修改现有对象的特性-CHCIRCLE:创建圆形 CCOLOR:定义新对象的颜色COLCOPY:复制对象CO、CPDBCONNECT:为外部数据库表提供AutoCAD 接口AAD、AEX、ALI、ASQ、ARO、ASE、DBCDDEDIT:编辑文字和属性定义EDDDVPOINT:设置三维观察方向VPDIMALIGNED:创建对齐线性标注DALDIMANGULAR:创建角度标注DANDIMBASELINE:从上一个或选定标注的基线处创建线性、角度或坐标标注DBADIMCENTER:创建圆和圆弧的圆心标记或中心线DCEDIMCONTINUE:从上一个或选定标注的第二尺寸界线处创建线性、角度或坐标标注DCODIMDIAMETER:创建圆和圆弧的直径标注DDIDIMEDIT:编辑标注DEDDIMLINEAR:创建线性尺寸标注DLIDIMORDINATE:创建坐标点标注DORDIMOVERRIDE:替代标注系统变量DOVDIMRADIUS:创建圆和圆弧的半径标注DRADIMSTYLE:创建或修改标注样式DDIMTEDIT:移动和旋转标注文字DIMTEDDIST:测量两点之间的距离和角度DIDIVIDE:将点对象或块沿对象的长度或周长等间隔排列DIVDONUT:绘制填充的圆和环DODRAWORDER:修改图像和其他对象的显示顺序DRDSETTINGS:指定捕捉模式、栅格、极坐标和对象捕捉追踪的设置DS、RM、SE DSVIEWER:打开“鸟瞰视图”窗口AVDVIEW:定义平行投影或透视视图DVELLIPSE:创建椭圆或椭圆弧ELERASE:从图形中删除对象EEXPLODE:将组合对象分解为对象组件XEXPORT:以其他文件格式保存对象EXPEXTEND:延伸对象到另一对象EXEXTRUDE:通过拉伸现有二维对象来创建三维原型EXTFILLET:给对象的边加圆角FFILTER:创建可重复使用的过滤器以便根据特性选择对象FIGROUP:创建对象的命名选择集GHATCH:用图案填充一块指定边界的区域-HHATCHEDIT:修改现有的图案填充对象HEHIDE:重生成三维模型时不显示隐藏线HIIMAGE:管理图像IMIMAGEADJUST:控制选定图像的亮度、对比度和褪色度IAD IMAGEATTACH:向当前图形中附着新的图像对象IATIMAGECLIP:为图像对象创建新剪裁边界ICLIMPORT:向AutoCAD 输入文件IMPINSERT:将命名块或图形插入到当前图形中IINTERFERE:用两个或多个三维实体的公用部分创建三维复合实体INFINTERSECT:用两个或多个实体或面域的交集创建复合实体或面域并删除交集以外的部分ININSERTOBJ:插入链接或嵌入对象IOLAYER:管理图层和图层特性LA-LAYOUT:创建新布局,重命名、复制、保存或删除现有布局LOLEADER:创建一条引线将注释与一个几何特征相连LEADLENGTHEN:拉长对象LENLINE:创建直线段LLINETYPE:创建、加载和设置线型LTLIST:显示选定对象的数据库信息LI、LSLTSCALE:设置线型比例因子LTSLWEIGHT:LWMATCHPROP:设置当前线宽、线宽显示选项和线宽单位MAMEASURE:将点对象或块按指定的间距放置MEMIRROR:创建对象的镜像副本MIMLINE:创建多重平行线MLMOVE:在指定方向上按指定距离移动对象M MSPACE:从图纸空间切换到模型空间视口MS MTEXT:创建多行文字T、MTMVIEW:创建浮动视口和打开现有的浮动视口MV OFFSET:创建同心圆、平行线和平行曲线O OPTIONS:自定义AutoCAD 设置GR、OP、PR OSNAP:设置对象捕捉模式OSPAN:移动当前视口中显示的图形P PASTESPEC:插入剪贴板数据并控制数据格式PA PEDIT:编辑多段线和三维多边形网格PE PLINE:创建二维多段线PLPRINT :将图形打印到打印设备或文件PLOT POINT:创建点对象POPOLYGON:创建闭合的等边多段线POL PREVIEW:显示打印图形的效果PRE PROPERTIES:控制现有对象的特性CH、MO PROPERTIESCLOSE:关闭“特性”窗口PRCLOSE PSPACE:从模型空间视口切换到图纸空间PSPURGE:删除图形数据库中没有使用的命名对象,例如块或图层PU QLEADER:快速创建引线和引线注释LEQUIT:退出AutoCAD EXITRECTANG:绘制矩形多段线RECREDRAW:刷新显示当前视口RREDRAWALL:刷新显示所有视口RAREGEN:重生成图形并刷新显示当前视口REREGENALL:重新生成图形并刷新所有视口REAREGION:从现有对象的选择集中创建面域对象REGRENAME:修改对象名RENRENDER:创建三维线框或实体模型的具有真实感的渲染图像RR REVOLVE:绕轴旋转二维对象以创建实体REVRPREF:设置渲染系统配置RPRROTATE:绕基点移动对象ROSCALE:在X、Y 和Z 方向等比例放大或缩小对象SCscript:用脚本文件执行一系列命令SCRSECTION:用剖切平面和实体截交创建面域SECSETVAR:列出系统变量并修改变量值SETSLICE:用平面剖切一组实体SLSNAP:规定光标按指定的间距移动SNSOLID:创建二维填充多边形SOSPELL:检查图形中文字的拼写SPSPLINE:创建二次或三次(NURBS) 样条曲线SPLSPLINEDIT:编辑样条曲线对象SPESTRETCH:移动或拉伸对象SSTYLE:创建或修改已命名的文字样式以及设置图形中文字的当前样式ST SUBTRACT:用差集创建组合面域或实体SUTABLET:校准、配置、打开和关闭已安装的数字化仪TA THICKNESS:设置当前三维实体的厚度THTILEMODE:使“模型”选项卡或最后一个布局选项卡当前化TI、TM TOLERANCE:创建形位公差标注TOLTOOLBAR:显示、隐藏和自定义工具栏TOTORUS:创建圆环形实体TORTRIM:用其他对象定义的剪切边修剪对象TRUNION:通过并运算创建组合面域或实体UNIUNITS:设置坐标和角度的显示格式和精度UNVIEW:保存和恢复已命名的视图VVPOINT:设置图形的三维直观图的查看方向-VPWBLOCK:将块对象写入新图形文件WWEDGE:创建三维实体使其倾斜面尖端沿X 轴正向WE XATTACH:将外部参照附着到当前图形中XAXBIND:将外部参照依赖符号绑定到图形中XBXCLIP:定义外部参照或块剪裁边界,并且设置前剪裁面和后剪裁面XC XLINE:创建无限长的直线(即参照线)XLXREF:控制图形中的外部参照XRZOOM:放大或缩小当前视口对象的外观尺寸Z。
CAD命令大全CAD命令大全一、3D命令3D:命令用于在可以隐藏、着色或渲染的常见几何体中创建三维多边形网格对象 3DALIGN:在二维和三维空间中将对象与其他对象对齐 3DARRAY:创建三维阵列3DCLIP:启动交互式三维视图并打开“调整剪裁平面”窗口3DCONFIG:提供三维图形系统配置设置3DCORBIT:启用交互式三维视图并将对象设置为连续运动3DDISTANCE:启用交互式三维视图并使对象看起来更近或更远3DDWF:创建三维模型的三维 DWF 文件并将其显示在 DWF Viewer 中 3DDWFPUBLISH :输出三维DWF 3DFACE:在三维空间中的任意位置创建三侧面或四侧面3DFLY:交互式更改三维图形的视图,使用户就像在模型中飞行一样3DFORBIT:使用不受约束的动态观察,控制三维中对象的交互式查看3DMESH:创建自由格式的多边形网格3DMOVE:在三维视图中显示移动夹点工具,并沿指定方向将对象移动指定距离3DORBIT:控制在三维空间中交互式查看对象3DORBITCTR:在三维动态观察视图中设置旋转的中心。
3DPAN:图形位于“透视”视图时,启用交互式三维视图并允许用户水平和垂直拖动视图 3DPOLY:在三维空间创建多段线3DROTATE:在三维视图中显示旋转夹点工具并围绕基点旋转对象 3DSIN:输入 3D Studio (3DS) 文件3DSWIVEL:沿拖动的方向更改视图的目标3DWALK:交互式更改三维图形的视图,使用户就像在模型中漫游一样3DZOOM:在透视视图中放大和缩小二、A命令ABOUT:显示关于 AutoCAD 的信息ACISI:输入ACIS 文件并在图形中创建体对象、实体或面域ACISOUT:将体对象、实体或面域输出到 ACIS 文件 ADCCLOSE:关闭设计中心ADCENTER:管理和插入块、外部参照和填充图案等内容ADCNAVIGATE:加载指定的设计中心图形文件、文件夹或网络路径ALIGN:在二维和三维空间中将对象与其他对象对齐AMECONVERT:将 AME 实体模型转换为 AutoCAD 实体对象ANIPATH:保存在三维模型中沿路径的动画ANNORESET:将 annotative 对象的所有比例表示法的位置重置为当前比例表示法的位置 ANNOUPDATE:更新现有的 annotative 对象,使之与其样式的当前特性相匹配APERTURE:控制对象捕捉靶框大小APPLOAD:加载和卸载应用程序,定义要在启动时加载的应用程序(AP)ARC:创建圆弧(A)ARCHIVE:将当前要归档的图纸集文件打包AREA:计算对象或指定区域的面积和周长(AA)ARRAY:创建按指定方式排列的多个对象副本(AR)ARX:加载、卸载 ObjectARX 应用程序并提供相关信息ATTACHURL:将超链接附着到图形中的对象或区域ATTDEF:创建属性定义ATTDISP:全局控制图形中块属性的可见性ATTEDIT:更改块中的属性信息ATTEXT:将与块关联的属性数据、文字信息提取到文件中ATTIPEDIT:更改块中属性的文本内容ATTREDEF:重定义块并更新关联属性ATTSYNC:用块的当前属性定义更新指定块的全部实例AUDIT:检查图形的完整性并更正某些错误AUTOPUBLISH:将图形自动发布到 DWF 文件三、B命令BACKGROUND:旧式的。
一、CAD绘图命令直线:L用法:输入命令L/回车/鼠标指定第一点/输入数值(也就是指定第二点)/回车(这时直线就画出来了)/回车(结束命令)射线:RAY用法:输入命令RAY/回车/鼠标指定射线起点/指定通过点/回车(结束命令)构造线:XL用法:输入命令XL/回车/鼠标指定构造线起点/指定通过点/回车(结束命令)多段线:PL用法1:同直线命令用法2:输入命令PL/回车/指定起点/输入W(绘制带有宽度的线)/回车/指定线起点宽度/回车/指定线结束点宽度/回车/输入数值(线的长度值)/回车(结束命令)正多边形:POL用法:输入命令POL/回车/指定边数/回车/鼠标指定正多边形的中心点/输入选项(C外切于圆;I内接于圆)/回车/输入半径/回车Word 资料(结束命令)矩形:REC用法1:输入命令REC/回车/鼠标指定第一角点/指定第二角点用法2:输入命令REC/回车/输入C(绘制带有倒角的矩形)/回车/输入第一倒角值/回车/输入第二倒角值/回车/鼠标指定第一角点/指定第二角点用法3:输入命令REC/回车/输入F(绘制带有圆角的矩形)/回车/输入圆角半径/回车/指定第一角点/指定第二角点圆弧:A用法:输入命令A/回车/指定圆弧起点/指定圆弧中点/指定圆弧结束点(绘制圆弧的方法有11种,可参考绘图菜单---圆弧选项)圆:C用法:输入命令C/回车/鼠标指定圆心/输入半径值/回车(命令结束)(绘制圆的方法有6种,可参考绘图菜单---圆选项)Word 资料样条曲线:SPL用法:输入命令SPL/回车/鼠标指定要绘制的范围即可/需要三下回车结束命令椭圆:EL用法:输入命令EL/回车/鼠标指定椭圆的轴端点/指定轴的另一个端点(可输入数值)/指定另一条半轴的长度(可输入数值)/(如果输入数值需要回车结束命令,如果用鼠标直接指定则命令自动结束)椭圆弧:输入命令EL/回车/输入A/回车/指定椭圆弧的轴端点/指定轴的另一个端点/指定另一条半轴长度/指定椭圆弧起始角度/指定椭圆弧结束角度圆环:DO用法:输入命令DO/回车/输入圆环内径/回车/输入圆环外径/回车/鼠标指定圆环圆心点/回车(结束命令)点:PO用法:输入命令PO/回车/鼠标指定点的位置即可面域:REG用法:输入命令REG/回车/选择要创建面域的对象/回车(命令结束)Word 资料多行文本:T用法:输入命令T/回车/鼠标指定多行文本的第一角点/指定第二角点/输入文本即可定义块:B用法:输入命令B/回车/设置对话框内容(块名称、选择要定义为块的对象、指定插入的基点)/确定即可(定义块指的是定义内部块,只能在本文档中使用)写块:W用法:输入命令W/回车/设置对话框内容(块名称、选择要定义为块的对象、指定插入的基点、选择要保存块的位置)/确定即可(写块可以在多个文档中多次使用,可理解为定义外部块)插入块:I用法:输入命令I/回车/选择要插入的块确定即可图案填充:H用法:输入命令H/回车/在图案填充对话框中选择你要填充的图案,拾取填充对象内部点/回车/点击确定即可Word 资料定数等分:DIV用法:输入命令DIV/回车/输入等分数目/回车(命令结束)三维拉伸:EXT用法:输入命令EXT/回车/选择要拉伸对象/回车/输入拉伸高度/回车/回车三维旋转:REV用法:输入命令REV/回车/选择对象/回车/输入O/回车/选择旋转轴/输入旋转角度/回车(命令结束)(可用于三维旋转的对象必须是多段线属性)二、修改工具删除:E用法:输入命令E/回车/选择要删除的对象/回车(命令结束)复制:CO或CP用法:输入命令CO/回车/选择要复制的对象/回车/鼠标指定位移基点/指定第二位移点(开始复制)/回车可结束命令,不回车可多重Word 资料复制镜像复制:MI用法1:输入命令MI/回车/选择要镜像复制的对象/回车/鼠标指定镜像线的第一点/指定第二点/回车(命令结束)用法2:输入命令MI/回车/选择要镜像的对象/回车/鼠标指定镜像线的第一点/指定第二点/输入Y/回车(这样可以只镜像不复制)偏移复制:O用法:输入命令O/回车/输入偏移距离/回车/选择要偏移复制的对象/开始偏移/回车(命令结束)阵列复制:AR用法:输入命令AR/回车/设置阵列对话框(可选择矩形或环形阵列)移动:M用法:输入命令M/回车/选择对象/回车/鼠标指定位移基点/输入移动距离或直接用鼠标指定要移动的位置旋转:RO用法:输入命令RO/回车/选择对象/回车/鼠标指定旋转基点/输入旋转角度(默认状态下顺时针为负值,逆时针为正值)/回车(命令结束)Word 资料比例:SC用法:输入命令SC/回车/选择对象/回车/鼠标指定缩放基点/输入比例因子(正整值为放大,小数值为负)/回车(命令结束)拉伸:S用法:输入命令S/回车/交叉选择要拉伸的对象(意思是选对象的一半,要不然不能拉伸)/鼠标指定拉伸基点,指定第二个点(开始拉伸,拉伸完以后命令自动结束)修剪:TR用法1:输入命令TR/回车/选择修剪边界/回车/选择要修剪的对象/回车(结束命令)(如果没有边界的对象只能删除,无法修剪)用法2:输入命令TR/连续两下回车(可以无边界自定义修剪)/回车(结束命令)用法3:输入命令TR/连续两下回车/输入F/回车/鼠标指定第一栏选点/指定第二栏选点/回车(结束命令)(这样在栏选范围内并且有边界的对象将被修剪)延伸:EX用法:输入命令EX/回车/选择延伸边界/回车/选择延伸对象/回车(结束命令)打断及打断于点:BRWord 资料用法:输入命令BR/回车/选择要打断的对象/指定打断的第二点倒直角:CHA用法:输入命令CHA/回车/选择第一条倒角边/选择第二条倒角边(倒直角命令可用于相连、相交或未相连的直线对象)倒圆角:F用法:输入命令F/回车/输入R/回车/输入圆角半径值/选择第一条倒角边/选择第二条倒角边(倒圆角命令可用于相连、相交或未相连的直线对象)文本修改:ED用法:输入命令ED/回车/选择要修改的文本对象即可修改编辑多段线:PE用法:输入命令PE/回车/输入M/回车/选择要编辑的多段线/回车/输入编辑项J(J为编辑多段线合并项)/三下回车(结束命令)(如果有需要多段线其他项的编辑根据命令行的提示输入相应命令即可)清理:PUWord 资料用法:输入命令PU/回车/设置清理对话框即可(清理命令可清理制图过程中遗留下的多余图层)分解:X用法:输入命令X/回车/选择要分解对象/回车(结束命令)三、对象特性设计中心“Ctrl+2”:ADC修改特性“Ctrl+1”:CH属性匹配:MA用法:输入命令MA/回车/选择带有特性的源对象/选择目标对象/回车文字样式:ST设置颜色:COL图层操作:LA线形:LTWord 资料线形比例:LTS线宽:LW图形单位:UN属性定义:ATT编辑属性:ATE边界创建,包括创建闭合多段线和面域:BO对齐:AL用法:输入命令AL/回车/选择对象/回车/指定第一个源点/指定第一个目标点/如果有下一个要对齐的源或目标点的话继续指定,如果没有则回车即可输出其它格式文件:EXP输入文件:IMP自定义CAD设置:OP重新生成:RWord 资料重命名:REN捕捉栅格:SN标注样式管理器:D设置捕捉模式:OS打印预览:PRE工具栏:TO命名视图:V面积:AA用法:输入命令AA/回车/鼠标指定测量对象的第一个角点及第二和第三个/回车距离:DI用法:输入命令DL/回车/鼠标指定测量对象的第一点,第二点/注意观察命令提示行信息即可。
auto cad 3d 绘图指令
AUTO CAD 3D 绘图指令
█ VPOINT 作业观测点
COMMAND指令:VPOINT (ENTER)
旋转(Rotate)/<检视点VIEW POINT> 输入观测点坐标
EX: 1,-1,0.7 (X轴1,Y轴-1,Z轴0.7 个单位)
█ UCS 旋转工作平面向量
COMMAND指令:UCS (ENTER)
Origin/ZAxis/3point/OBject/View/X/Y/Z/Prev/Restore/Save/Del/?/(World)
Origin原点:改变使用坐标的原位置
ZAxis Z轴:选取Z轴一点,不改变XY轴方向情况下,将使用坐标设定至特定凸出方向
3point 3点:取三点来决定所要工作的平面向量
Object 物件:选取既有的对象,来改变工作平面向量与其相同
View 视景:设定工作平面向量与作业观测点为同一平行平面
X/Y/Z :以X轴或Y轴或Z轴为轴心来旋转工作平面
Prev 前次:回复前次使用的平面坐标系统
Restore 取回:取回先前已经命名储存的平面作标系统
Save 储存:储存目前正在使用的坐标系统,并将其命名之
Del 删除:删除已存在的平面坐标系统
? 列示:列查所使用之坐标系统数据
World 世界:回复成世界坐标系统作业平面
█ CHPROP 变更性质
COMMAND指令:CHPROP (ENTER)
Select object选取对象: (选取所要变更之对象)
Change what property<Color颜色/LAyer线层/Ltype线型/Thickness厚度>?
█ VPORTS 分割作业窗口
COMMAND指令:VPORTS (ENTER)
Save储存/Restore取回/Delete删除/Join结合/Single单一/? 列示/2/<3>/4:2
Horizontal水平/Vertical垂直/Above上/Below下/Left左/<Right右>
█ ELEV 像素工作高度
COMMAND指令:ELEV (ENTER)
New current elevation新的目前高程:(输入所要工作的基准高度)
New current thickness新的目前厚度:(输入所做对象的高度厚度)
█ PLINE 聚合线
COMMAND指令:PL 或 PLINE (ENTER)
From point起点:
Current line width is 目前的线宽是: 0.000
Arc弧/Close闭合/Halfwidth半宽/Length长度/Undo退回/Width全宽/<Endpoint line>:
█ REGION 面域形成 (R12用SOLIDIFY指令)
COMMAND指令:REGION (ENTER)
Select Object 选取对象:(选取以聚合线绘成的对象)(同时选取的对象所建立的面域有相关性)
..回路被萃取
..面域被建立
█ SUBTRACT 差集 (开孔挖洞)
COMMAND指令:SUBTRACT (ENTER)
Select solide and region to subtract from…选取要被差集的实体或面域
Select Object 选取对象:(选取被开挖的对象)(ENTER)
Select solide and region to subtract 选取要差集的实体或面域
Select Object 选取对象:(选取要开挖的对象)(ENTER)
█ UNION 联集 (连结成体)
COMMAND指令:UNION (ENTER)
Select Object 选取对象: (选取被连结的对象)(ENTER)
█ INTERSECT 交集 (保留重迭)
COMMAND指令:INTERSECT (ENTER)
Select Object 选取对象: (选取被交集的对象)(ENTER)
Select Object 选取对象: (选取被交集的对象)(ENTER)(必须两个实体或共平面的面域)
█ RECTANG 画矩形
COMMAND指令:RECTANG (ENTER)
First corner 起始点:
Other corner 对角点:
█ 3D 3D面构造物件
COMMAND指令:3D (ENTER)
Box/Cone/DIsh/DOme/Mesh/Pyramid/Sphere/Torus/Wedge:
Box立方面体:起点 → 长度 → 宽度 → 高度 → 旋转角度
Cone圆锥面体:中心点 → 基底半径长度 → 顶部半径长度 → 高度 → 构面数目
Dish下球面体:中心点 → 半径长度 → 直向构面数目 → 横向构面数目
Dome上球面体:中心点 → 半径长度 → 直向构面数目 → 横向构面数目
Mesh网面:起点 → 第二点 → 第三点 → 第四点 → 纵向构数目 → 横向构面数目
Pyramid角锥面体:起点 → 第二点 → 第三点 → 第四点 → 顶点位置
Sphere圆锥面体:中心点 → 半径长度 → 直向构面数目 → 横向构面数目
Torus环状面体:中心点 → 环半径 → 管柱半径 → 绕管构面数目 → 绕环构面数目
Wedge楔形面体:起点 → 长度 → 宽度 → 高度 → 旋转角度
█ EXTRUDE 挤塑
COMMAND指令:EXTRUDE (ENTER)
Select Object 选取对象: (选取以聚合线绘成的对象或面域形成的物件)(ENTER)
1.Path路径/<Height of Extrusion挤出高度>:(若选Path路)
Select path选取路径:(选取弯曲挤塑以聚合线绘成之路径)(ENTER)
2.Path路径/<Height of Extrusion挤出高度>:(输入挤出高度)
Extrusion taper angle <0>挤塑倾斜角度:(ENTER)
█ REVOLVE 旋转塑体
COMMAND指令:REVOLVE (ENTER)
Select Object 选取对象: (选取要旋转塑体的对象)(ENTER)
Axis of revolution旋转塑体的轴心-Object对象/x轴/y轴/<Start point of axis轴心起点>
<End point of axis轴心端点>
Angle of revolution 旋转塑体的角度<full circle环圆旋转塑体>
█ RULESURF 两圆间的网面
COMMAND指令:RULESURF(ENTER)
Select first defining curve选取第一个圆面:
Select second defining curve选取第二个圆面:
█ SLICE 切割对象
COMMAND指令:SLICE(ENTER)
Select Object 选取对象: (选取要切割的对象)(ENTER)
切割平面经由Object对象/Z轴/View视平面/XY平面/YZ平面/ZX平面/(3point 3点平面):
Both两边皆要/<所要平面一侧上的点>:
█ SECTION 剖面呈现
COMMAND指令:SECTION(ENTER)
Select Object 选取对象: (选取要切割的对象)(ENTER)
切割平面经由Object对象/Z轴/View视平面/XY平面/YZ平面/ZX平面/(3point 3点平面):
█ DISPSILH 显示系统变量(剪影显示)
COMMAND指令:DISPSILH(ENTER)
New value for DISPSILH设定显示系统变量新值<0>:1(设定为1,再以HIDE显示即可)
█ FACETRES 平滑系数(影像平滑度)
COMMAND指令:DISPSILH(ENTER)
New value for FACETRES设定影像平滑系数新值<0.50>:3(设定为3,再以HIDE显示即可)
