Autocad各种命令大全

AutoCAD常用快捷键命令大全（文字版）1、绘图命令：PO, *POINT（点）L, *LINE（直线）XL, *XLINE（射线）PL, *PLINE（多段线）ML, *MLINE（多线）SPL, *SPLINE（样条曲线）POL, *POLYGON（正多边形）REC, *RECTANGLE（矩形）C, *CIRCLE(圆)A, *ARC(圆弧)DO, *DONUT（圆环）EL, *ELLIPSE（椭圆）REG, *REGION（面域）MT, *MTEXT（多行文本）T, *MTEXT（多行文本）B, *BLOCK（块定义）I, *INSERT（插入块）W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分）ME,*MEASURE(定距等分)H, *BHATCH（填充）2、修改命令：CO,*COPY（复制）MI, *MIRROR（镜像）AR, *ARRAY（阵列）O, *OFFSET（偏移）RO,*ROTATE（旋转）M, *MOVE（移动）E, DEL键*ERASE（删除）X, *EXPLODE（分解）TR,*TRIM（修剪）EX, *EXTEND（延伸）S, *STRETCH（拉伸）LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放）BR, *BREAK（打断）CHA, *CHAMFER(倒角)F,*FILLET（倒圆角）PE, *PEDIT（多段线编辑）ED, *DDEDIT（修改文本）3、视窗缩放：P, *PAN（平移）Z＋空格＋空格, *实时缩放Z, *局部放大Z+P, *返回上一视图Z＋E,显示全图Z+W,显示窗选部分4、尺寸标注：DLI, *DIMLINEAR（直线标注）DAL,*DIMALIGNED（对齐标注）DRA, *DIMRADIUS（半径标注）DDI, *DIMDIAMETER（直径标注）DAN,*DIMANGULAR（角度标注）DCE, *DIMCENTER（中心标注）DOR, *DIMORDINATE（点标注）LE,*QLEADER（快速引出标注）DBA, *DIMBASELINE（基线标注）DCO, *DIMCONTINUE（连续标注）D,*DIMSTYLE（标注样式）DED, *DIMEDIT（编辑标注）DOV, *DIMOVERRIDE(替换标注系统变量)DAR,(弧度标注，CAD2006)DJO，（折弯标注，CAD2006）5、对象特性ADC, *ADCENTER（设计中心“Ctrl＋2”）CH, MO*PROPERTIES(修改特性“Ctrl＋1”)MA, *MATCHPROP（属性匹配）ST, *STYLE（文字样式）COL,*COLOR（设置颜色）LA, *LAYER（图层操作）LT, *LINETYPE（线形）LTS, *LTSCALE（线形比例）LW, *LWEIGHT （线宽）UN, *UNITS（图形单位）ATT,*ATTDEF（属性定义）ATE,*ATTEDIT（编辑属性）BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域）AL, *ALIGN（对齐）EXIT,*QUIT（退出）EXP, *EXPORT（输出其它格式文件）IMP, *IMPORT（输入文件）OP,PR*OPTIONS（自定义CAD设置）PRINT, *PLOT（打印）PU, *PURGE（清除垃圾）RE,*REDRAW（重新生成）REN, *RENAME（重命名）SN, *SNAP（捕捉栅格）DS,*DSETTINGS（设置极轴追踪）OS, *OSNAP（设置捕捉模式）PRE, *PREVIEW（打印预览）TO,*TOOLBAR（工具栏）V, *VIEW（命名视图）AA, *AREA（面积）DI, *DIST（距离）LI,*LIST（显示图形数据信息）（二）常用CTRL快捷键【CTRL】＋1 *PROPERTIES(修改特性) 【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SAVE（保存文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLIP（剪切）【CTRL】＋C *COPYCLIP（复制）【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F *OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格）【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）（三）常用功能键【F1】*HELP（帮助）【F2】*（文本窗口）【F3】*OSNAP（对象捕捉）【F7】*GRIP（栅格）【F8】正交。

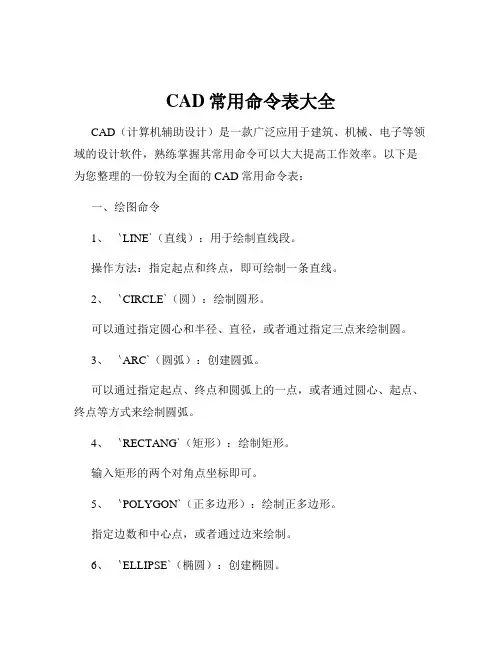

CAD常用命令表大全CAD（计算机辅助设计）是一款广泛应用于建筑、机械、电子等领域的设计软件，熟练掌握其常用命令可以大大提高工作效率。

以下是为您整理的一份较为全面的 CAD 常用命令表：一、绘图命令1、｀LINE`（直线）：用于绘制直线段。

操作方法：指定起点和终点，即可绘制一条直线。

2、｀CIRCLE`（圆）：绘制圆形。

可以通过指定圆心和半径、直径，或者通过指定三点来绘制圆。

3、｀ARC`（圆弧）：创建圆弧。

可以通过指定起点、终点和圆弧上的一点，或者通过圆心、起点、终点等方式来绘制圆弧。

4、｀RECTANG`（矩形）：绘制矩形。

输入矩形的两个对角点坐标即可。

5、｀POLYGON`（正多边形）：绘制正多边形。

指定边数和中心点，或者通过边来绘制。

6、｀ELLIPSE`（椭圆）：创建椭圆。

可以通过指定中心点、长半轴和短半轴，或者通过轴端点来绘制椭圆。

二、修改命令1、｀COPY`（复制）：复制对象。

选择要复制的对象，指定基点和位移点。

2、｀MIRROR`（镜像）：对对象进行镜像操作。

选择对象，指定镜像线的两点。

3、｀OFFSET`（偏移）：创建等距平行线。

指定偏移距离和要偏移的对象。

4、｀ARRAY`（阵列）：按矩形或环形方式复制对象。

可选择矩形阵列或环形阵列，并设置相关参数。

5、｀ROTATE`（旋转）：旋转对象。

指定旋转基点和旋转角度。

6、｀SCALE`（缩放）：缩放对象。

指定基点和缩放比例因子。

7、｀TRIM`（修剪）：修剪对象。

选择作为修剪边界的对象，然后选择要修剪的对象部分。

8、｀EXTEND`（延伸）：延伸对象到指定边界。

选择边界对象，然后选择要延伸的对象。

9、｀BREAK`（打断）：将对象打断为两部分。

指定打断点。

10、｀FILLET`（圆角）：为对象创建圆角。

指定圆角半径，然后选择要圆角的对象。

11、｀CHAMFER`（倒角）：为对象创建倒角。

指定倒角距离，然后选择要倒角的对象。

三、标注命令1、｀DIMLINEAR`（线性标注）：标注水平或垂直尺寸。

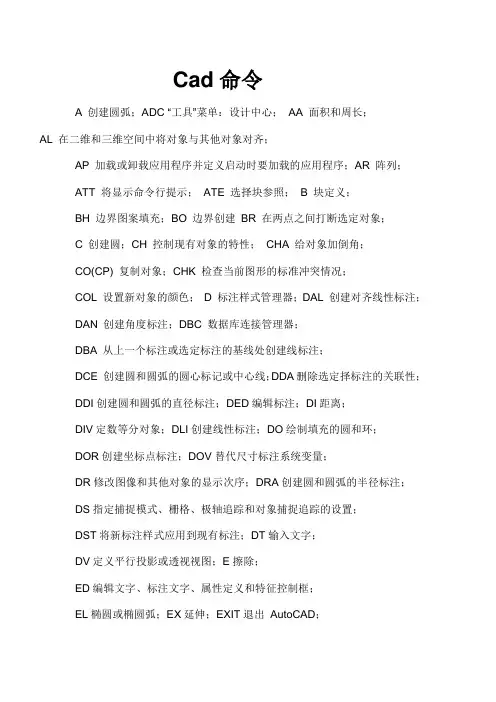

Cad命令A 创建圆弧；ADC “工具”菜单：设计中心；AA 面积和周长；AL 在二维和三维空间中将对象与其他对象对齐；AP 加载或卸载应用程序并定义启动时要加载的应用程序；AR 阵列；ATT 将显示命令行提示；ATE 选择块参照；B 块定义；BH 边界图案填充；BO 边界创建BR 在两点之间打断选定对象；C 创建圆；CH 控制现有对象的特性；CHA 给对象加倒角；CO(CP) 复制对象；CHK 检查当前图形的标准冲突情况；COL 设置新对象的颜色；D 标注样式管理器；DAL 创建对齐线性标注；DAN 创建角度标注；DBC 数据库连接管理器；DBA 从上一个标注或选定标注的基线处创建线标注；DCE 创建圆和圆弧的圆心标记或中心线；DDA删除选定择标注的关联性；DDI创建圆和圆弧的直径标注；DED编辑标注；DI距离；DIV定数等分对象；DLI创建线性标注；DO绘制填充的圆和环；DOR创建坐标点标注；DOV替代尺寸标注系统变量；DR修改图像和其他对象的显示次序；DRA创建圆和圆弧的半径标注；DS指定捕捉模式、栅格、极轴追踪和对象捕捉追踪的设置；DST将新标注样式应用到现有标注；DT输入文字；DV定义平行投影或透视视图；E擦除；ED编辑文字、标注文字、属性定义和特征控制框；EL椭圆或椭圆弧；EX延伸；EXIT退出AutoCAD；EXP以其他文件格式保存对象；F 倒圆角；？FI 为对象选择创建可重复使用的过滤器；G 编组提供了以组为单位操作图形元素的简单方法；GR选项设置；H 填充；HE选择关联填充对象进行编辑；I插入；IAD更改光栅图像亮度、对比度和褪色度；IAT将新的图像附着到当前图形；ICL为图像对象创建新的剪裁边界；IM 图像管理器；IMP将各种格式的文件输入到AutoCAD 中；IO 插入链接对象或内嵌对象；L 直线；LA 图层特性管理器；LE创建引线和引线注释；LEN修改对象的长度和圆弧的包含角；LO创建并修改图形布局选项卡；LT 修改对象的颜色、图层、线型、线型比例因子、线宽、厚度和打印样式；LTS 设置全局线型比例因子；LW 设置当前线宽、线宽显示选项和线宽单位；M 移动对象；MA特性匹配；ME 点定距等分；MI 镜像；ML多线；MO 控制现有对象的特性；MS 从图纸空间切换到模型空间视口；MT多行文字；MV 将在图纸空间中绘制的对象转换为视口；O 偏移；OP 工具菜单的选项；ORBIT 三维观察器；OS 设置执行对象捕捉模式；P 移动视图位置；PA 插入剪贴板数据并控制数据格式；PE 编辑多段线（线加粗）；PL 多义线；PO 创建点对象；POL等边多边型；PR 控制现有对象的特性；PRCLOSE 关闭“特性”选项板；PRINT 打印设置对话框；PS 从模型空间视口切换到图纸空间；PTW 创建包括选定图形的图像的网页；PU 删除图形中未使用的命名项目，例如块定义和图层；R 刷新当前视口中的显示；RA “用户系统配置”选项卡（“选项”对话框）；RE 重生成；REA “用户系统配置”选项卡（“选项”对话框）；REC 矩形；REG 将包含封闭区域的对象转换为面域对象；REN 重命名；RO 旋转；RPR 设置渲染系统配置；RR 创建三维线框或实体模型的照片级真实感着色图像；S移动或拉伸对象；SC 缩放；SCR心从脚本文件执行一系列命令；SE 指定捕捉模式、栅格、极轴追踪和对象捕捉追踪的设置；SHA 管理光源和光照效果；SL 用平面剖切一组实体；SN 规定光标按指定的间距移动；SO 创建实体填充的三角形和四边形；SP 检查图形中的拼写；SPE 编辑样条曲线或样条曲线拟合多段线；ST 文字样式对话框；STA 管理标准文件与AutoCAD 图形之间的关联性。

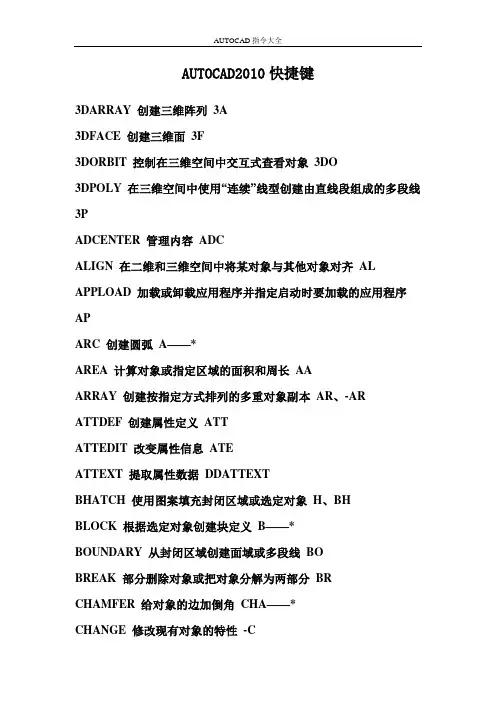

AUTOCAD2010快捷键3DARRAY 创建三维阵列3A3DFACE 创建三维面3F3DORBIT 控制在三维空间中交互式查看对象3DO3DPOLY 在三维空间中使用“连续”线型创建由直线段组成的多段线3PADCENTER 管理内容ADCALIGN 在二维和三维空间中将某对象与其他对象对齐AL APPLOAD 加载或卸载应用程序并指定启动时要加载的应用程序APARC 创建圆弧A——*AREA 计算对象或指定区域的面积和周长AAARRAY 创建按指定方式排列的多重对象副本AR、-AR ATTDEF 创建属性定义ATTATTEDIT 改变属性信息ATEATTEXT 提取属性数据DDATTEXTBHATCH 使用图案填充封闭区域或选定对象H、BHBLOCK 根据选定对象创建块定义B——*BOUNDARY 从封闭区域创建面域或多段线BOBREAK 部分删除对象或把对象分解为两部分BRCHAMFER 给对象的边加倒角CHA——*CHANGE 修改现有对象的特性-CCIRCLE 创建圆形C——*COLOR 定义新对象的颜色COLCOPY 复制对象CO、CPDBCONNECT 为外部数据库表提供AutoCAD 接口AAD、AEX、ALI、ASQ、ARO、ASE、DBCDDEDIT 编辑文字和属性定义EDDDVPOINT 设置三维观察方向VPDIMALIGNED 创建对齐线性标注DALDIMANGULAR 创建角度标注DAN——*DIMBASELINE 从上一个或选定标注的基线处创建线性、角度或坐标标注DBA——*基线标注DIMCENTER 创建圆和圆弧的圆心标记或中心线DCE——* DIMCONTINUE 从上一个或选定标注的第二尺寸界线处创建线性、角度或坐标标注DCO 连续标注命令连续标注前提：选择一个相应的标注，以上一个标注的第二条尺寸线为前提，继承上一标注的特点。

DIMDIAMETER 创建圆和圆弧的直径标注DDI——* 弧长标注DAR ，%%C=直径符号DIMEDIT 编辑标注DED——* %%d=度数符号DIMLINEAR 创建线性尺寸标注DLI——* %%p=正负号DIMORDINATE 创建坐标点标注DOR——*DIMOVERRIDE 替代标注系统变量DOVDIMRADIUS 创建圆和圆弧的半径标注DRA——*DIMSTYLE 创建或修改标注样式D——*DIMTEDIT 移动和旋转标注文字DIMTEDDIST 测量两点之间的距离和角度DIDIVIDE 将点对象或块沿对象的长度或周长等间隔排列DIV DONUT 绘制填充的圆和环DODRAWORDER 修改图像和其他对象的显示顺序DR DSETTINGS 指定捕捉模式、栅格、极坐标和对象捕捉追踪的设置DS、RM、SEDSVIEWER 打开“鸟瞰视图”窗口AVDVIEW 定义平行投影或透视视图DVELLIPSE 创建椭圆或椭圆弧EL——*ERASE 从图形中删除对象E——*EXPLODE 将组合对象分解为对象组件XEXPORT 以其他文件格式保存对象EXPEXTEND 延伸对象到另一对象EX——*EXTRUDE 通过拉伸现有二维对象来创建三维原型EXTFILLET 给对象的边加圆角F——*FILTER 创建可重复使用的过滤器以便根据特性选择对象FI GROUP 创建对象的命名选择集GHATCH 用图案填充一块指定边界的区域-HHATCHEDIT 修改现有的图案填充对象HEHIDE 重生成三维模型时不显示隐藏线HIIMAGE 管理图像IMIMAGEADJUST 控制选定图像的亮度、对比度和褪色度IAD IMAGEATTACH 向当前图形中附着新的图像对象IAT IMAGECLIP 为图像对象创建新剪裁边界ICLIMPORT 向AutoCAD 输入文件IMPINSERT 将命名块或图形插入到当前图形中IINTERFERE 用两个或多个三维实体的公用部分创建三维复合实体INFINTERSECT 用两个或多个实体或面域的交集创建复合实体或面域并删除交集以外的部分ININSERTOBJ 插入链接或嵌入对象IOLAYER 管理图层和图层特性LA——*-LAYOUT 创建新布局,重命名、复制、保存或删除现有布局LO LEADER 创建一条引线将注释与一个几何特征相连LEAD 单引线命令LE——*LENGTHEN 拉长对象LEN——*LINE 创建直线段L——*LINETYPE 创建、加载和设置线型LTLIST 显示选定对象的数据库信息LI、LSLTSCALE 设置线型比例因子LTS——*LWEIGHT 设置线宽LWMATCHPROP 设置当前线宽、线宽显示选项和线宽单位MA ，多重引线样式MLS——*MEASURE 将点对象或块按指定的间距放置ME MIRROR 创建对象的镜像副本MI——*MLINE 创建多重平行线MLMOVE 在指定方向上按指定距离移动对象M——* MSPACE 从图纸空间切换到模型空间视口MS MTEXT 创建多行文字T、MTMVIEW 创建浮动视口和打开现有的浮动视口MV OFFSET 创建同心圆、平行线和平行曲线O——* OPTIONS 自定义AutoCAD设置GR、OP、PR OSNAP 设置对象捕捉模式OSPAN 移动当前视口中显示的图形PPASTESPEC 插入剪贴板数据并控制数据格式PA PEDIT 编辑多段线和三维多边形网格PEPLINE 创建二维多段线PLPRINT 将图形打印到打印设备或文件PLOTPOINT 创建点对象PO——*POLYGON 创建闭合的等边多段线POLPREVIEW 显示打印图形的效果PREPROPERTIES 控制现有对象的特性CH、MO PROPERTIESCLOSE 关闭“特性”窗口PRCLOSEPSPACE 从模型空间视口切换到图纸空间PSPURGE 删除图形数据库中没有使用的命名对象，例如块或图层PU QLEADER 快速创建引线和引线注释LEQUIT 退出AutoCAD EXITRECTANG 绘制矩形多段线REC——*REDRAW 刷新显示当前视口RREDRAWALL 刷新显示所有视口RAREGEN 重生成图形并刷新显示当前视口REREGENALL 重新生成图形并刷新所有视口REAREGION 从现有对象的选择集中创建面域对象REGRENAME 修改对象名REN——*RENDER 创建三维线框或实体模型的具有真实感的渲染图像RR REVOLVE 绕轴旋转二维对象以创建实体REVRPREF 设置渲染系统配置RPRROTATE 绕基点移动对象ROSCALE 在X、Y 和Z 方向等比例放大或缩小对象SCSCRIPT 用脚本文件执行一系列命令SCRSECTION 用剖切平面和实体截交创建面域SECSETVAR 列出系统变量并修改变量值SETSLICE 用平面剖切一组实体SLSNAP 规定光标按指定的间距移动SNSOLID 创建二维填充多边形SOSPELL 检查图形中文字的拼写SPSPLINE 创建二次或三次(NURBS) 样条曲线SPL SPLINEDIT 编辑样条曲线对象SPE——*STRETCH 移动或拉伸对象S——*STYLE 创建或修改已命名的文字样式以及设置图形中文字的当前样式ST——*SUBTRACT 用差集创建组合面域或实体SUTABLET 校准、配置、打开和关闭已安装的数字化仪TA THICKNESS 设置当前三维实体的厚度THTILEMODE 使“模型”选项卡或最后一个布局选项卡当前化TI、TMTOLERANCE 创建形位公差标注TOLTOOLBAR 显示、隐藏和自定义工具栏TOTORUS 创建圆环形实体TORTRIM 用其他对象定义的剪切边修剪对象TR——*UNION 通过并运算创建组合面域或实体UNIUNITS 设置坐标和角度的显示格式和精度UNVIEW 保存和恢复已命名的视图VVPOINT 设置图形的三维直观图的查看方向-VPWBLOCK 将块对象写入新图形文件WWEDGE 创建三维实体使其倾斜面尖端沿X 轴正向WE XATTACH 将外部参照附着到当前图形中XA 打散分解命令X——*XBIND 将外部参照依赖符号绑定到图形中XBXCLIP 定义外部参照或块剪裁边界，并且设置前剪裁面和后剪裁面XCXLINE 创建无限长的直线（即参照线）XLXREF 控制图形中的外部参照XRZOOM 放大或缩小当前视口对象的外观尺寸ZF1 获取帮助F2 实现作图窗和文本窗口的切换F3 控制是否实现对象自动捕捉F4 数字化仪控制F5 等轴测平面切换F6 控制状态行上坐标的显示方式F7 栅格显示模式控制F8 正交模式控制F9 栅格捕捉模式控制F10 极轴模式控制F11 对象追踪式控制Ctrl+A 另存为或全部选择Ctrl+B 栅格捕捉模式控制(F9)Ctrl+C 将选择的对象复制到剪切板上Ctrl+F 控制是否实现对象自动捕捉(f3) Ctrl+G 栅格显示模式控制(F7)Ctrl+J 重复执行上一步命令Ctrl+K 超级链接Ctrl+N 新建图形文件Ctrl+M 打开选项对话框Ctrl+1 打开特性对话框Ctrl+2 打开图象资源管理器Ctrl+6 打开图象数据原子Ctrl+O 打开图象文件Ctrl+P 打开打印对说框Ctrl+S 保存文件Ctrl+U 极轴模式控制(F10)Ctrl+V 粘贴剪贴板上的内容Ctrl+W 对象追踪式控制(F11)Ctrl+X 剪切所选择的内容Ctrl+Y 重做Ctrl+Z 取消前一步的操作。

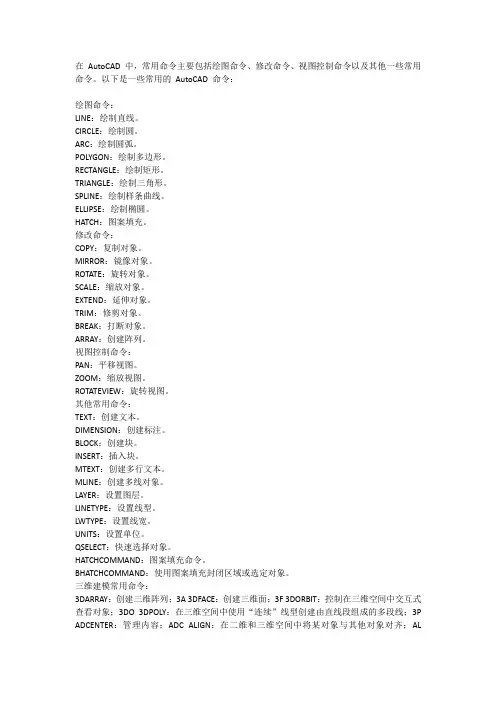

在AutoCAD 中，常用命令主要包括绘图命令、修改命令、视图控制命令以及其他一些常用命令。

以下是一些常用的AutoCAD 命令：绘图命令：LINE：绘制直线。

CIRCLE：绘制圆。

ARC：绘制圆弧。

POLYGON：绘制多边形。

RECTANGLE：绘制矩形。

TRIANGLE：绘制三角形。

SPLINE：绘制样条曲线。

ELLIPSE：绘制椭圆。

HATCH：图案填充。

修改命令：COPY：复制对象。

MIRROR：镜像对象。

ROTATE：旋转对象。

SCALE：缩放对象。

EXTEND：延伸对象。

TRIM：修剪对象。

BREAK：打断对象。

ARRAY：创建阵列。

视图控制命令：PAN：平移视图。

ZOOM：缩放视图。

ROTATEVIEW：旋转视图。

其他常用命令：TEXT：创建文本。

DIMENSION：创建标注。

BLOCK：创建块。

INSERT：插入块。

MTEXT：创建多行文本。

MLINE：创建多线对象。

LAYER：设置图层。

LINETYPE：设置线型。

LWTYPE：设置线宽。

UNITS：设置单位。

QSELECT：快速选择对象。

HATCHCOMMAND：图案填充命令。

BHATCHCOMMAND：使用图案填充封闭区域或选定对象。

三维建模常用命令：3DARRAY：创建三维阵列；3A 3DFACE：创建三维面；3F 3DORBIT：控制在三维空间中交互式查看对象；3DO 3DPOLY：在三维空间中使用“连续”线型创建由直线段组成的多段线；3P ADCENTER：管理内容；ADC ALIGN：在二维和三维空间中将某对象与其他对象对齐；ALAPPLOAD：加载或卸载应用程序并指定启动时要加载的应用程序；AP ARC：创建圆弧；A AREA：计算对象或指定区域的面积和周长；AA ARRAY：创建按指定方式排列的多重对象副本；AR ATTDEF：创建属性定义；ATT ATTEDIT：改变属性信息；ATE ATTEXT：提取属性数据；D。

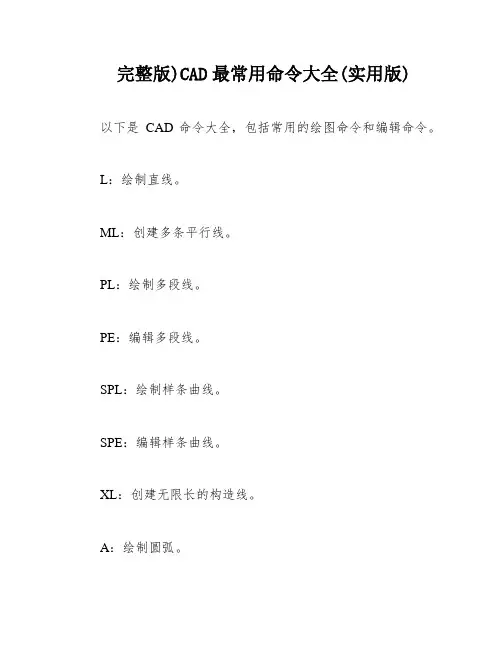

完整版)CAD最常用命令大全(实用版)以下是CAD命令大全，包括常用的绘图命令和编辑命令。

L：绘制直线。

ML：创建多条平行线。

PL：绘制多段线。

PE：编辑多段线。

SPL：绘制样条曲线。

SPE：编辑样条曲线。

XL：创建无限长的构造线。

A：绘制圆弧。

C：绘制圆形。

DO：绘制圆环。

EL：绘制椭圆。

PO：绘制点。

DCE：标记中心点。

POL：绘制正多边形。

XXX：绘制矩形。

REG：创建面域。

XXX：图案填充。

SO：创建实体填充的三角形和四边形。

修订云线和椭圆弧。

DI：测量距离。

ME：定距等分。

DIV：定数等分。

DT：绘制单行文字。

T/-T/MT：绘制多行文字。

ED：编辑文字、标注文字、属性定义和特征控制框。

ST：设置文字样式。

B/-B：创建块。

I/-I：插入块。

W/-W：将对象或块写入新图形文件。

AR/-AR：创建阵列。

BR：打断对象。

XXX：倒角。

CO/CP：复制对象。

E：删除对象。

EX：延伸对象。

F：圆角对象。

M：移动对象。

MI：镜像对象。

LEN：拉长对象。

O：偏移对象。

RO：旋转对象。

S：拉伸对象。

SC：缩放对象。

TR：修剪对象。

EXPLODE：分解对象。

以下是CAD软件中常用的一些标注和命令：标注：DAL：对齐标注DAN：角度标注DBA：基线标注DCO：连续标注DDI：直径标注DED：编辑标注DLI：线性标注DOR：坐标标注DRA：半径标注LE：快速引线D：标注样式管理器DST：标注样式管理器STA：标准配置（CAD标准）DRE：重新关联标注DDA：删除选定择标注的关联性LA：图层特性管理器LA：图层特性管理器（命令行输入）LW：线宽设置命令：LT：线型管理器LT：线型管理器（命令行输入）XXX：线型管理器XXX：线型管理器（命令行输入）LINEWEIGHT：线宽LTS：设置全局线型比例因子TOR：圆环（三维）WE：楔体3P：三维多段线3F：三维面IN：交集UNI：并集SU：差集EXT：拉伸（三维命令）REV：旋转（通过绕轴旋转二维对象来创建实体）HI：消隐SHA：着色SL：剖切（用平面剖切一组实体）XXX：切割（用平面和实体的交集创建面域）INF：干涉3A：三维阵列3DO：三维动态观察ORBIT：三维动态观察器RPR：渲染系统配置RR：渲染DC：设计中心（ctrl+2）ADC：设计中心DCENTER是AutoCAD中的一个设计中心，可以方便地管理和访问各种设计资源。

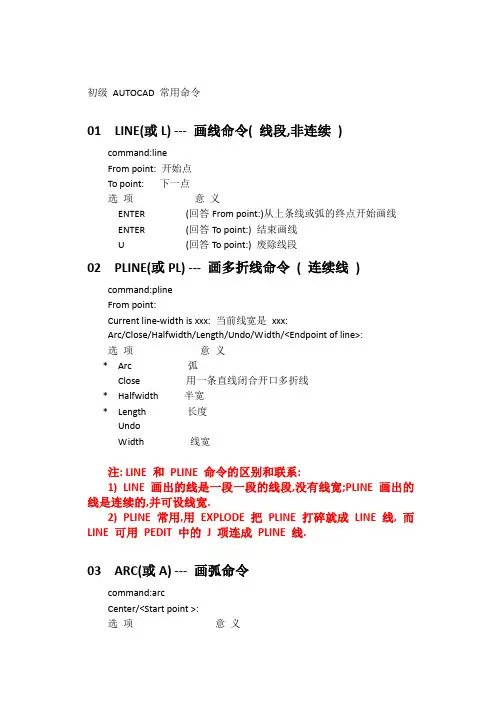

初级AUTOCAD 常用命令01 LINE(或L) --- 画线命令( 线段,非连续)command:lineFrom point: 开始点To point: 下一点选项意义ENTER (回答From point:)从上条线或弧的终点开始画线ENTER (回答To point:) 结束画线U (回答To point:) 废除线段02 PLINE(或PL) --- 画多折线命令( 连续线)command:plineFrom point:Current line-width is xxx: 当前线宽是xxx:Arc/Close/Halfwidth/Length/Undo/Width/<Endpoint of line>:选项意义* Arc 弧Close 用一条直线闭合开口多折线* Halfwidth 半宽* Length 长度UndoWidth 线宽注: LINE 和PLINE 命令的区别和联系:1) LINE 画出的线是一段一段的线段,没有线宽;PLINE 画出的线是连续的,并可设线宽.2) PLINE 常用,用EXPLODE 把PLINE 打碎就成LINE 线, 而LINE 可用PEDIT 中的J 项连成PLINE 线.03 ARC(或A) --- 画弧命令command:arcCenter/<Start point >:选项意义* A 角度C 圆心* D 起始方向* E 终点* ENTER OR BLANK 将起点和终点设为上次线或弧的端点* L 弦长R 半径04 CIRCLE(或C) --- 画圆命令command:circle3P/2P/TTR/<center point>:选项意义C 输入圆心D 输入直径* 2P 说明直径的两端点* 3P 说明圆周的三点R 输入半径* TTR 说明两切点和半径05 REDRAW(或R) --- 重画当前视窗命令( 重新显示图形)command:redraw06 REGEN(或RE)--再生当前视窗命令( 重新显示图形)command:regen注: REDRAW 和REGEN 命令的区别和联系:1) REDRAW 只是表面的重新画一下,并不涉及硬盘中的数据,REGEN 是把数据从硬盘重新调一次.重新更新.2) REDRAW 运行时间短,REGEN 运行时间长.07 ERASE(或E) --- 删除命令( 擦去)command:eraseselect objects: 选择目标(或实体):08 ZOOM(或Z) --- 缩放命令( 开窗口)command:zoomAll/Center/Dynamic/Extents/Left/Previous/Windows/<Scale(X)>: 选项意义number 施于原始比例的因子number X 施于当前比例的因子* A 全图缩放(ALL)* C 绕中心缩放(CENTER)* D 动态漫游和缩放E 全部图形置于显示区* L 使用左角缩放P 使用上次缩放参数缩放W 使用窗口缩放09 COPY(CP或CO) --- 拷贝命令( 复制)command:copyselect objects: 选择目标(或实体):选项意义M 多对象拷贝10 OFFSET(或O) --- 偏置对象命令( 平行线)command:offsetOffset distance or Through <recent>: 偏置距离或穿过点< XXX >: select object to offset: 选择目标(或实体):Side to offset: 偏置到那一边:command:offsetOffset distance or Through <recent>:Tselect object to offset: 选择目标(或实体):Through point:选项意义number 偏置距离* T 说明偏置目的对象中的一点(通过点)11 MOVE(或M) --- 平移对象命令( 挪动物体)command:moveselect objects: 选择目标(或实体):Base point displacement: 位移的起点:Second point of displacement: 位移的终点:12 PAN(或P) --- 漫游取景命令( 拉屏幕)command:panDisplacement: 位移的起点:Second point: 位移的终点:13 ROTATE(或RO) --- 旋转对象命令( 旋转物体)command:rotateselect objects: 选择目标(或实体):Base point: 基点:<Rotation angle>/Reference: <旋转角>/参考角:选项意义R 将对象从参考角转到新角14 LAYER(或LA) --- 建图层命令command:layer?/Make/Set/New/ON/OFF/Color/Ltype/Freeze/Thaw:选项意义? 列图层的清单,含颜色和线型信息C color 图型颜色置为colorF alayer,blayer 冻结图层alayer和blayerL linetype 图层线型设为linetypeM alayer 图层alayer变为当前图层,如不存在则生成N alayer,blayer 生成新图层alayer和blayerON alayer,blayer 图层alayer和blayer置为可见OFF alayer,blayer 图层alayer和blayer置为不可见S alayer 当前图层设为图层alayerT alayer,blayer 解冻图层alayer和blayer------------------------------------------------------------------------------------------------------------15 CHANGE --- 改变实体特性命令command:changeselect objects: 选择目标(或实体):Properties/<Change point>:P 特性/<变化点>:PChange what property(Color/Elev/LAyer/LType/Thickness)?改变那些特性(Color/Elev/LAyer/LType/Thickness)?选项意义C 改变颜色* E 改变高程LA 改变图层* LT 改变线型P 改变实体对象特性* T 改变三维厚度16 EXTEND(或EX) --- 拓展(延伸)对象命令command:extendSelect boundary edge(s)... 选择边界...Select odjects: 选择目标(或实体) :Select object to extend: 选择要拓展(延伸)对象:17 TRIM (或TR)--- 修剪对象命令command:trimSelect cutting edge(s)... 选择修剪边界...select objects: 选择目标(或实体) :Select object to trim: 选择被修剪掉的对象:18 BREAK (或BR)--- 截断实体命令command:breakselect objects: 选择目标(或实体):Enter second point (of F for point): 输入第二点(of F for point):选项意义F 随后选取第一点19 U --- 废除前一个命令command:u20 REDO --- 恢复命令command:redo21 SAVE --- 保存作图内容命令( 存盘)command:saveFile name<default>: 文件名<默认值>:22 QUIT --- 退出命令( 退出AUTOCAD 环境)command:quitReally want to discard all changes to drawing?23 END --- 结束当前作图命令command:end注: SAVE 和END 命令的区别和联系:1) SAVE 和END 都能存盘,END 是先执行SAVE 再执行QUIT.2) SAVE 之后再执行QUIT 才能退出AUTOCAD,END 直接退出AUTOCAD.24 PEDIT(或PE) --- 多折线编辑命令command:peditSelect polyline: 选择PLINE 线Close/Join/Width/Edit vertex/Fit curve/Spline curve/Decure/Undo/eXit< X>:选项意义Close 闭合一条由各段构成,但起点和终点未重合的开口多折线Jion 将共用一个端点的两条多折线合并为一条Width 将多折线中各段的宽度置为同一宽度Edit vertex 改变多折线的顶点Fit curve 拟合曲线* Spline curve 样条曲线Decurve 求用弧线或样条曲线拟合多折线的逆效果Undo 废除最近一次操作eXit 退出PEDIT25 EXPLODE(或X) --- 分裂对象命令command:explodeSelect block reference, polyline, dimension or mesh:选择图块,多折线,按单一对象存储:26 BLOCK --- 生成实体集合( 图块) 命令command:blockBlock name (or?): 块名(或?):Insertion base point: 插入基点:select objects: 选择目标(或实体):27 WBLOCK --- 写块命令command:wblockFile name: 文件名:Block name: 块名:选项意义= 图块名为图名* 全图写至新文件ENTER 选区构成写出块的对象28 INSERT (或I) --- 插图命令command:insertBlock name (or?): 块名(或?):Insertion point: 插入点:X scale factor <1>/Corner/XYZ: X 方向缩放因子<1>/Corner/XYZ:Y scale factor (default = X): Y 方向缩放因子(默认值= X):Rotation angle < 0 >: 旋转角<0>:选项意义name 插入该名标识的图块或图文件block = name 把名字指定的图文件插入图中,插入内容构成图块名标识的一个图块*name 插入名标识的图块或图文件,但插入内容不构成图块,每个实体都是独立的? 列出现存图块的清单C 响应x比例因子的提示,用两个顶角点说明比例因子XYZ 响应x比例因子的提示,预置xyz比例因子29 STYLE --- 文本式样命令command:styleText style name(or?)<default>: 文本式样名(或?):Font file <default>:Height<default>: 高度Width factor < default>: 宽度Obliquing angle <default>: 倾角Backwards?<Y/N>: 是否顺向?Upside-down?<Y/N>: 是否逆向或垂直?Vertical?<Y/N>: 是否倒置?30 SCALE --- 对象比例变换命令command:scaleSelect objects: 选择目标(或实体)Base point:<Scale factor>/Reference:选项意义R 将对象从参考尺寸变到新尺寸33 POINT (或PO) ---画点命令command:pointPoint:34 HATCH (或H) ---对象添充图案命令command:hatchPattern( ? or name /U, style)<current>:UAngle for crosshatch lines<current>: 线方式添充角度:Spacing between lines<current>: 线间距:Double hatch area?<current>: 是否旋转90度再画一遍?选项意义* I 忽略内部特征* N 画笔经过内部线时交替抬、落笔* O 仅填最外层部分35 TEXT --- 建文本命令command:textStart point or Align/Center/Fit/Middle/Right/Style:选项意义* A 文本夹在两点间(对齐),使用宽度因子按比例调整字符高度* C 文本水平居中* F 文本夹在两点间,但高度为指定值,仅调整宽度* M 文本水平、垂直方向均居中* R 文本右对齐* S 选文本式样36 OSNAP --- 捕捉对象方式命令command:osnapobject snap modes: 目标捕捉方式:选项意义CENT 捕捉弧或圆的圆心ENDP 弧或线的最近端点INSERT 文本,图块或型模的插入点INTER 线,弧或圆的交点MIDP 线,弧的中点NEAR 弧,图,线或点的最近点* NODE 点* NONE 置捕捉无效PERP 线,弧或圆的垂线* QUAD 弧或圆的象限界点* QUICK 快速方式,使用发现的第一点而不是最近点* TANG 圆或弧的切点* OFF 置任意方式无效37 TABLET --- 置图形输入板命令command:tabletOption(ON/OFF/CAL/CFG):选项意义CAL 对数字化仪的图形输入板进行校准(即仿形) * CFG 配置图形输入板的菜单区和定位区* ON 允许校准方式* OFF 禁止校准方式38 DIST (或DI)--- 测角测距命令command:distFirst point: 第一点:Second point: 第二点:Distance = <derived> 距离Angle in X - Y plane = <derived>Angle from X - Y plane = <derived>Delta X = <derived> Delta Y = <derived>Delat Z = <derived>39 DTEXT --- 动态文本输入命令command:dtextText:40 LIST (或LI)--- 列对象数据库内容命令command:listselect objects: 选择目标(或实体):41 PURGE (或PU) --- 清除图中无用对象命令command:purgePurge unused Block/LAyers/LTypes/SHapes/STyles/ALL:选项意义A 按名清除所有不用对象B 清除不用图块* LA 清除不用图层* LT 清除不用线型* SH 清除不用型模文件* ST 清除不用文本式样42 TEXTSCR(F2) ---- 文本显示方式命令================================================================ ==============1) 缺省值在尖括号中表示2) 有些命令可以在其他命令的执行过程中使用eg:PAN 等3) 在AUTOCAD 作图过程中有如下几种格式文件:*.DWG------图形文件*.BAK------图形文件的备份文件*.SV$------自动存盘文件*.SWR------临时文件,存盘时自动删除*.AC$------临时文件,存盘时自动删除如果非正常退出(如:死机等),*.ac$和*.swr留在硬盘中,可以删除,但是在作图过程中用SH退出时,不许删除上述文件,否则,将丢失数据.=============================================================01 COLOR --- 置作图色彩命令Command:colorNew entity color<current>:选项意义number 实体颜色由此数设置name 实体颜色由标准色彩名称设置BYBLOCK 实体颜色按所在图块而定BYLAYER 实体颜色按所在图层而定02 SELECT-----选择对象命令Command:selectSelect objects:选择方式: Previous Pointing Window Crossing Multiple Box AUtomatic List UndoAdd Remove Single选择完毕后用回车结束选择并保存结果到选择集合,用CTRL-C则取消此次选择结果.03 TIME-----显示时间命令Command:time(current time information displayed)Display/ON/OFF/Reset:选项意义D 重显时间信息ON 启动计时器OFF 停止计时器R 计时器回零04 TRACE-----画等宽线条命令Command:traceTrace width <default>:From point:To point:LINE命令画出的线无宽度,PLINE命令画出的线宽度可变,TRACE命令画出的线恒宽.05 RENAME（或REN）-----对象换名命令Command:renameBlock/LAyer/LType/Style/Ucs/View/VPort:Old(object)name:New(object)name:选项意义B 重命名图块LA 重命名图层LT 重命名线型S 重命名文本式样U 重命名用户坐标系VI 重命名视图VP 重命名视窗06 AREA-----计算面积命令Command:area<First point>/Entity/Add/Subtract:选项意义A 设为累加方式E 选实体,计算所选圆、多边形或多折线的面积F 选定义周界的第一点S 设为递减方式07 BASE-----设置基点命令Command:baseBase point <current>:08 MEASURE-----定长等分对象命令Command:measureSelect object to measure:<Segment length>/Block:Command:measureSelect object to measure:<Segment length>/Block:bBlock name to insert:Align block with object?<Y>:Segment length:09 ORTHO-----限水平或垂直作图命令Command:orthoON/OFF选项意义ON 直线强制画为水平或垂直OFF 画线方向不受限制F8 键反复切换正交方式10 PLOT-----绘图机绘图命令Command:plotWhat to plot-Display,Extents,Limits,View,or Window<D>: 11 PRPLOT-----打印机绘图命令Command:prplotWhat to plot-Display,Extents,Limits,View,or Window<D>: 12 ID-----显示点坐标命令Command:idPoint:X = <coordinate> Y = <coordinate> Z = <coordinate> 13 LINETYPE-----线型命令Command:linetype?/Create/Load/Set:Command:linetype?/Create/Load/Set:?File to list<default>:Command:linetype?/Create/Load/Set:cName of linetype to create:File for storage oflinetype<default>:Command:linetype?/Create/Load/Set:lLinetype(s) to load:File to search<default>:Command:linetype?/Create/Load/Set:sNew entity linetype(or?)<default>:选项意义name 将名字指出的线型置为当前线型BYBLOCK 实体线型与图块联系BYLAYER 实体线型与图层联系? 列出已装入线型的清单选项意义? 列线型库中线型的清单C 生成线型定义L 装入线型定义S 置当前线型14 LOAD-----装入模型文件命令Command:loadName of shape file to load(or?):选项意义? 列出已装入型模文件名的清单15 CHPROP-----改变实体共性命令Command:chpropSelect objects:Change what property(Color/LAyer/LType/Thickness)?选项意义C 改变颜色LA 改变图层LT 改变线型T 改变厚度16 DELAY-----延时命令Command:delayDelay time in milliseconds:(1----32767毫秒数)17 DIVIDE-----等分实体命令Command:divideSelect objects to divide:<Number of segments>/Block:Block name to insert:Align block with object?<Y>Number of segments:18 DONUT------画圆环命令Command:donutInside diameter<default>:Outside diameter<default>:19 FILL-----自动填充实体命令Command:fillON/OFF<default>:选项意义ON 自动填充实心体、宽多折线和线条OFF 仅画实心体、宽多折线和线条的轮廓20 AUDIT------检验作图命令Command:auditFix any errors detected?<N>============================================================= 常用AUTOCAD 系统变量01 ACADVER-----显示AUTOCAD 版本号(只读)Command:acadver02 ANGBASE-----显示相对当前用户坐标系的0度方向Command:angbase03 ANGDIR-----显示相对当前用户坐标系的角度正方向Command:angdir04 APERTUPE-----以象素数计算的对象捕捉目标区高度Command:apertupe05 ATTDIA-----决定是否用对话框处理属性项Command:attdia06 BLIPMODE --- 选取标志命令Command:blipmodeON/OFF/<current>:选项意义ON 应显示选取标志OFF 不显示选取标志07 CECOLOR-----显示当前实体色Command:cecolor08 CDATE-----显示当前日期和时间Command:cdate09 CETYPE-----显示当前实体线型Command:cetype10 CLAYER-----显示当前图层的名字Command:clayer11 CMDECHO-----控制AUTOLISP 是否回显COMMAND 函数使用的命令Command:cmdecho选项意义0 不显示输入和提示1 回显示输入和提示12 DATE-----以实数形式显示当前的日期和时间Command:date13 DWGNAME-----显示用户输入的当前图文件名Command:dwgname14 DWGPREFIX-----显示当前图文件全路径名Command:dwgprefix15 FILLMODE-----决定是否显示填充结果Command:fillmode选项意义0 不显示填充结果1 显示填充结果16 FILEDIA-----决定是否用对话框处理文件Command:filedia选项意义0 不用对话框处理文件1 用对话框处理文件17 PDMODE ---- 决定表示点的方式Command:pdmode18 PDSIZE ---- 改变点实体的大小Command:pdsize19 PICKBOX-----选取目标框的高度命令Command:pickbox20 SAVETIME-----自动存盘间隔Command:savetime================================================================ ===01 DBLIST-----列图形数据库内容命令Command:dblist02 DDATTE-----对话框编辑属性命令Command:ddatteSelect block:03 DDEDIT-----对话框编辑命令Command:'ddedit04 DDEMODES-----对话框修改属性特征命令Command:'ddemodes05 DDLMODES-----对话框修改图层命令Command:'ddlmodes06 DDRMODES-----设置辅助作图对话框命令Command:'ddrmodes07 LIMITS-----改变作图边界命令Command:limitsON/OFF/<Lower left corner><default>:选项意义L 设作图极限的左下角/右上角ON 允许极限检查OFF 不允许极限检查08 LTSCALE-----建线型比例命令Command:ltscaleNew scale factor<current>:09 POLYGON-----画多边形命令Command:polygonNumber of sides:Edge/<Center of polygon>:Inscribed in circle/Circumscribed about circle(I/C):c选项意义C 圆的外切正多边形I 圆的内接正多边形Command:polygonNumber of sides:Edge/<Center of polygon>:Inscribed in circle/Circumscribed about circle(I/C):eFirst endpoint of edge:Second endpoint of edge:选项意义E 通过说明一边作正多边形C 通过说明圆心作正多边形10 STATUS-----报告当前作图方式和状态命令Command:status11 MINSERT --- 多重插入拷贝命令command:minsertBlock name(or?): 块名(或?):Lnsertion point: 插入点位置:X scale factor <1>/Corner/XYZ: X方向的比例变换<1>/Corner/XYZ:Y scale factor <1>/(default = X): Y方向的比例变换<1>/(默认值= X):Rotation angle < 0 >: 旋转角度<0>:Number of row(---)<1>: 行数(-----)<1>:number of columns (|||)<1>: 列数(|||||)<1>:Unit cell or distance beteen rows(---): 行距(-----):Distance beteen columns(|||): 列距(|||||):选项意义name 插入该名标识的图块或图文件block = name 把名字指定的图文件插入图中,插入内容构成图块名标识的一个图块? 列出现存图块的清单C 响应x 比例因子的提示,用两个顶角点说明比例因子XYZ 响应x 比例因子的提示,预置x y z 比例因子12 MIRROR --- 实体镜像拷贝命令command:mirrorselect objects: 选择目标(或实体):First point of mirror line: 镜像线的第一点:second point: 第二点:Delete old objects?<N>: 删除原有的目标(或实体)?<N>:。

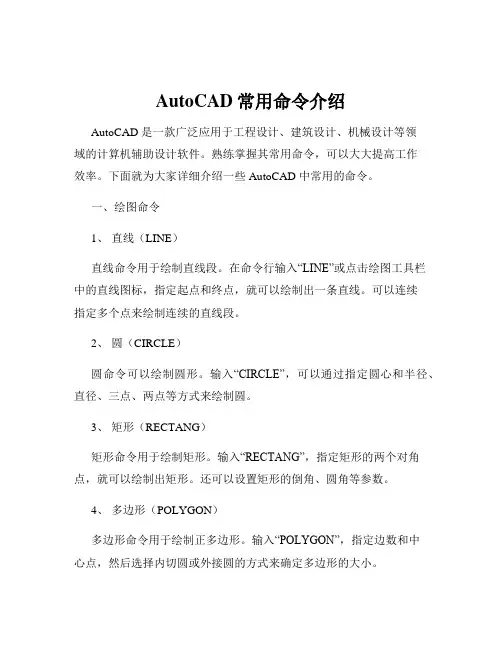

AutoCAD常用命令介绍AutoCAD 是一款广泛应用于工程设计、建筑设计、机械设计等领域的计算机辅助设计软件。

熟练掌握其常用命令，可以大大提高工作效率。

下面就为大家详细介绍一些 AutoCAD 中常用的命令。

一、绘图命令1、直线（LINE）直线命令用于绘制直线段。

在命令行输入“LINE”或点击绘图工具栏中的直线图标，指定起点和终点，就可以绘制出一条直线。

可以连续指定多个点来绘制连续的直线段。

2、圆（CIRCLE）圆命令可以绘制圆形。

输入“CIRCLE”，可以通过指定圆心和半径、直径、三点、两点等方式来绘制圆。

3、矩形（RECTANG）矩形命令用于绘制矩形。

输入“RECTANG”，指定矩形的两个对角点，就可以绘制出矩形。

还可以设置矩形的倒角、圆角等参数。

4、多边形（POLYGON）多边形命令用于绘制正多边形。

输入“POLYGON”，指定边数和中心点，然后选择内切圆或外接圆的方式来确定多边形的大小。

二、修改命令1、移动（MOVE）移动命令可以将选定的对象从一个位置移动到另一个位置。

选择对象后输入“MOVE”，指定基点和位移点，对象就会移动到新的位置。

2、复制（COPY）复制命令用于复制选定的对象。

输入“COPY”，选择对象，指定基点和复制的次数或位移点，就可以复制出多个相同的对象。

3、旋转（ROTATE）旋转命令可以将选定的对象绕指定的基点旋转一定的角度。

选择对象后输入“ROTATE”，指定基点和旋转角度，对象就会按照指定的角度旋转。

4、缩放（SCALE）缩放命令用于放大或缩小选定的对象。

输入“SCALE”，选择对象，指定基点和缩放比例因子，对象就会按照比例进行缩放。

5、修剪（TRIM）修剪命令用于修剪对象，使其与其他对象的边界相交。

输入“TRIM”，选择作为修剪边界的对象，然后选择要修剪的对象部分，被选中的部分就会被修剪掉。

6、延伸（EXTEND）延伸命令用于将对象延伸到指定的边界。

输入“EXTEND”，选择作为延伸边界的对象，然后选择要延伸的对象，对象就会延伸到边界。

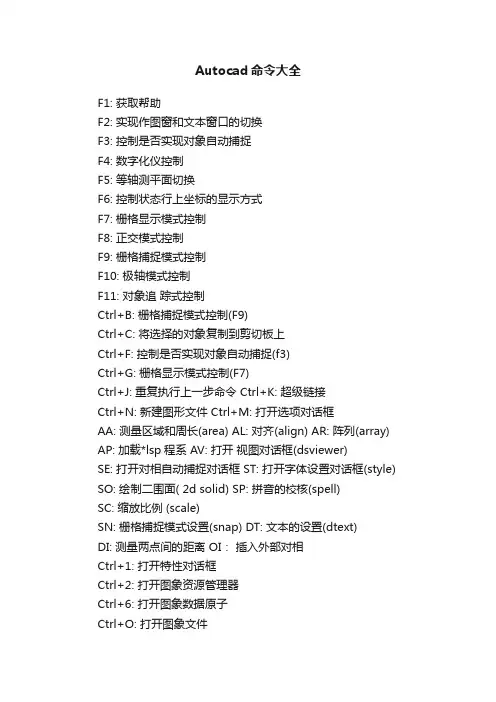

Autocad命令大全F1: 获取帮助F2: 实现作图窗和文本窗口的切换F3: 控制是否实现对象自动捕捉F4: 数字化仪控制F5: 等轴测平面切换F6: 控制状态行上坐标的显示方式F7: 栅格显示模式控制F8: 正交模式控制F9: 栅格捕捉模式控制F10: 极轴模式控制F11: 对象追踪式控制Ctrl+B: 栅格捕捉模式控制(F9)Ctrl+C: 将选择的对象复制到剪切板上Ctrl+F: 控制是否实现对象自动捕捉(f3)Ctrl+G: 栅格显示模式控制(F7)Ctrl+J: 重复执行上一步命令 Ctrl+K: 超级链接Ctrl+N: 新建图形文件 Ctrl+M: 打开选项对话框AA: 测量区域和周长(area) AL: 对齐(align) AR: 阵列(array) AP: 加载*lsp程系 AV: 打开视图对话框(dsviewer)SE: 打开对相自动捕捉对话框 ST: 打开字体设置对话框(style) SO: 绘制二围面( 2d solid) SP: 拼音的校核(spell)SC: 缩放比例 (scale)SN: 栅格捕捉模式设置(snap) DT: 文本的设置(dtext)DI: 测量两点间的距离 OI：插入外部对相Ctrl+1: 打开特性对话框Ctrl+2: 打开图象资源管理器Ctrl+6: 打开图象数据原子Ctrl+O: 打开图象文件Ctrl+P: 打开打印对说框Ctrl+S: 保存文件Ctrl+U: 极轴模式控制(F10)Ctrl+v: 粘贴剪贴板上的内容Ctrl+W: 对象追踪式控制(F11)Ctrl+X: 剪切所选择的内容Ctrl+Y: 重做Ctrl+Z: 取消前一步的操作A: 绘圆弧B: 定义块C: 画圆D: 尺寸资源管理器E: 删除F: 倒圆角G: 对相组合H: 填充I: 插入S: 拉伸T: 文本输入W: 定义块并保存到硬盘中L: 直线M: 移动X: 炸开V: 设置当前坐标U: 恢复上一次操做O: 偏移P: 移动Z: 缩放“↑”、“↓”键的使用大家都知道在DOS中上、下箭头键的作用，如果运行了DOSKEY则它能记住你输入的每一条命令，再次使用相同的命令时用不着再敲一遍，用上、下箭头键选择即可。

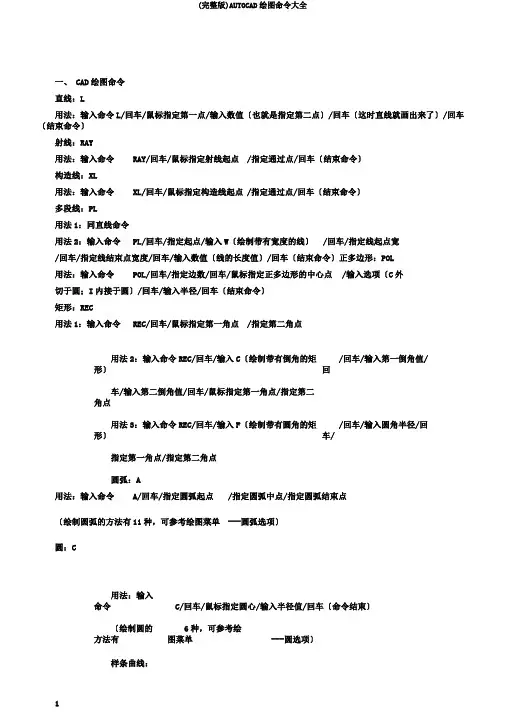

一、 CAD绘图命令直线：L用法：输入命令L/回车/鼠标指定第一点/输入数值〔也就是指定第二点〕/回车〔这时直线就画出来了〕/回车〔结束命令〕射线：RAY用法：输入命令RAY/回车/鼠标指定射线起点/指定通过点/回车〔结束命令〕构造线：XL用法：输入命令XL/回车/鼠标指定构造线起点/指定通过点/回车〔结束命令〕多段线：PL用法1：同直线命令用法2：输入命令PL/回车/指定起点/输入W〔绘制带有宽度的线〕/回车/指定线起点宽/回车/指定线结束点宽度/回车/输入数值〔线的长度值〕/回车〔结束命令〕正多边形：POL用法：输入命令POL/回车/指定边数/回车/鼠标指定正多边形的中心点/输入选项〔C外切于圆；I内接于圆〕/回车/输入半径/回车〔结束命令〕矩形：REC用法1：输入命令REC/回车/鼠标指定第一角点/指定第二角点用法2：输入命令REC/回车/输入C〔绘制带有倒角的矩形〕/回车/输入第一倒角值/回车/输入第二倒角值/回车/鼠标指定第一角点/指定第二角点用法3：输入命令REC/回车/输入F〔绘制带有圆角的矩形〕/回车/输入圆角半径/回车/指定第一角点/指定第二角点圆弧：A用法：输入命令A/回车/指定圆弧起点/指定圆弧中点/指定圆弧结束点〔绘制圆弧的方法有11种，可参考绘图菜单---圆弧选项〕圆：C用法：输入命令C/回车/鼠标指定圆心/输入半径值/回车〔命令结束〕〔绘制圆的方法有6种，可参考绘图菜单---圆选项〕样条曲线：SPL用法：输入命令SPL/回车/鼠标指定要绘制的范围即可/需要三下回车结束命令椭圆：EL用法：输入命令EL/回车/鼠标指定椭圆的轴端点/指定轴的另一个端点〔可输入数值〕/指定另一条半轴的长度〔可输入数值〕/〔如果输入数值需要回车结束命令，如果用鼠标直接指定那么命令自动结束〕椭圆弧：输入命令EL/回车/输入A/回车/指定椭圆弧的轴端点/指定轴的另一个端点/指定另一条半轴长度/指定椭圆弧起始角度/指定椭圆弧结束角度圆环：DO/用法：输入命令DO/回车/输入圆环内径/回车/输入圆环外径/回车/鼠标指定圆环圆心点/回车〔结束命令〕点：PO用法：输入命令PO/回车/鼠标指定点的位置即可面域：REG用法：输入命令REG/回车/选择要创立面域的对象/回车〔命令结束〕多行文本：T用法：输入命令T/回车/鼠标指定多行文本的第一角点/指定第二角点/输入文本即可定义块：B用法：输入命令B/回车/设置对话框内容〔块名称、选择要定义为块的对象、指定插入的基点〕/确定即可〔定义块指的是定义内部块，只能在本文档中使用〕写块：W用法：输入命令W/回车/设置对话框内容〔块名称、选择要定义为块的对象、指定插入的基点、选择要保存块的位置〕/确定即可〔写块可以在多个文档中屡次使用，可理解为定义外部块〕插入块：I用法：输入命令I/回车/选择要插入的块确定即可图案填充：H用法：输入命令H/回车/在图案填充对话框中选择你要填充的图案，拾取填充对象内部点/回车/点击确定即可定数等分：DIV用法：输入命令DIV/回车/输入等分数目/回车〔命令结束〕三维拉伸：EXT用法：输入命令EXT/回车/选择要拉伸对象 /回车/输入拉伸高度/回车/回车三维旋转：REV用法：输入命令REV/回车/选择对象/回车/输入O/回车/选择旋转轴/输入旋转角度/回车〔命令结束〕〔可用于三维旋转的对象必须是多段线属性〕二、修改工具删除：E用法：输入命令E/回车/选择要删除的对象 /回车〔命令结束〕复制：CO或CP用法：输入命令CO/回车/选择要复制的对象/回车/鼠标指定位移基点/指定第二位移点〔开始复制〕/回车可结束命令，不回车可多重复制镜像复制：MI用法1：输入命令MI/回车/选择要镜像复制的对象/回车/鼠标指定镜像线的第一点/指定第二点/回车〔命令结束〕用法2：输入命令MI/回车/选择要镜像的对象/回车/鼠标指定镜像线的第一点/指定第二/点输入Y/回车〔这样可以只镜像不复制〕偏移复制：O用法：输入命令O/回车/输入偏移距离/回车/选择要偏移复制的对象/开始偏移/回车〔命令结束〕阵列复制：AR用法：输入命令AR/回车/设置阵列对话框〔可选择矩形或环形阵列〕移动：M用法：输入命令M/回车/选择对象/回车/鼠标指定位移基点/输入移动距离或直接用鼠标指定要移动的位置旋转：RO用法：输入命令RO/回车/选择对象/回车/鼠标指定旋转基点/输入旋转角度〔默认状态下顺时针为负值，逆时针为正值〕/回车〔命令结束〕比例：SC用法：输入命令SC/回车/选择对象/回车/鼠标指定缩放基点/输入比例因子〔正整值为放大，小数值为负〕/回车〔命令结束〕拉伸：S用法：输入命令S/回车/交叉选择要拉伸的对象〔意思是选对象的一半，要不然不能拉伸〕/鼠标指定拉伸基点，指定第二个点〔开始拉伸，拉伸完以后命令自动结束〕修剪：TR用法1：输入命令TR/回车/选择修剪边界/回车/选择要修剪的对象/回车〔结束命令〕〔如果没有边界的对象只能删除，无法修剪〕用法2：输入命令TR/连续两下回车〔可以无边界自定义修剪〕/回车〔结束命令〕用法3：输入命令TR/连续两下回车/输入F/回车/鼠标指定第一栏选点/指定第二栏选/回车点〔结束命令〕〔这样在栏选范围内并且有边界的对象将被修剪〕延伸：EX用法：输入命令EX/回车/选择延伸边界/回车/选择延伸对象/回车〔结束命令〕打断及打断于点：BR用法：输入命令BR/回车/选择要打断的对象/指定打断的第二点倒直角：CHA用法：输入命令CHA/回车/选择第一条倒角边/选择第二条倒角边〔倒直角命令可用于相连、相交或未相连的直线对象〕倒圆角：F用法：输入命令F/回车/输入R/回车/输入圆角半径值/选择第一条倒角边/选择第二条倒角边〔倒圆角命令可用于相连、相交或未相连的直线对象〕文本修改：ED用法：输入命令ED/回车/选择要修改的文本对象即可修改编辑多段线：PE用法：输入命令PE/回车/输入M/回车/选择要编辑的多段线/回车/输入编辑项J〔J为编辑多段线合并项〕/三下回车〔结束命令〕〔如果有需要多段线其他项的编辑根据命令行的提示输入相应命令即可〕清理：PU用法：输入命令PU/回车/设置清理对话框即可〔清理命令可清理制图过程中遗留下的多余图层〕分解：X用法：输入命令X/回车/选择要分解对象/回车〔结束命令〕三、对象特性设计中心“Ctrl＋2〞：ADC修改特性“Ctrl＋1〞：CH属性匹配：MA用法：输入命令MA/回车/选择带有特性的源对象/选择目标对象/回车文字样式：ST设置颜色：COL图层操作：LA线形：LT线形比例：LTS线宽：LW图形单位：UN属性定义：ATT编辑属性：ATE边界创立，包括创立闭合多段线和面域：B O对齐：AL用法：输入命令AL/回车/选择对象/回车/指定第一个源点/指定第一个目标点/如果有下一个要对齐的源或目标点的话继续指定，如果没有那么回车即可输出其它格式文件：EXP输入文件：IMP自定义CAD设置：OP重新生成：R重命名：REN捕捉栅格：SN标注样式管理器：D设置捕捉模式：OS打印预览：PRE工具栏：TO命名视图：V面积：AA用法：输入命令AA/回车/鼠标指定测量对象的第一个角点及第二和第三个/回车距离：DI用法：输入命令DL/回车/鼠标指定测量对象的第一点，第二点/注意观察命令提示行信息即可。

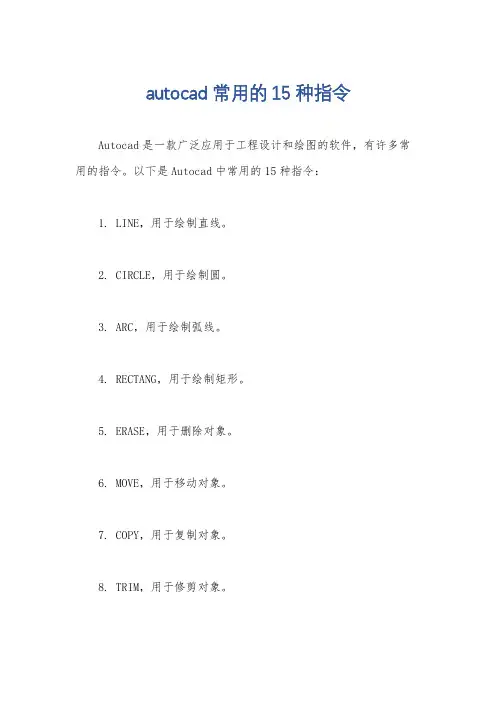

autocad常用的15种指令
Autocad是一款广泛应用于工程设计和绘图的软件，有许多常用的指令。

以下是Autocad中常用的15种指令：
1. LINE，用于绘制直线。

2. CIRCLE，用于绘制圆。

3. ARC，用于绘制弧线。

4. RECTANG，用于绘制矩形。

5. ERASE，用于删除对象。

6. MOVE，用于移动对象。

7. COPY，用于复制对象。

8. TRIM，用于修剪对象。

9. EXTEND，用于延伸对象。

10. OFFSET，用于偏移对象。

11. MIRROR，用于镜像对象。

12. ARRAY，用于创建阵列对象。

13. SCALE，用于缩放对象。

14. DIMENSION，用于标注尺寸。

15. HATCH，用于填充对象。

这些指令涵盖了Autocad中绘图和编辑对象时常用的功能，能够帮助用户完成各种工程设计和绘图任务。

当然，Autocad的功能远不止这些，还有许多其他强大的指令和功能，可以根据具体的设计需求进行选择和运用。

希望这些信息能够对你有所帮助。

CAD常用命令表大全一、绘图命令1、｀LINE`（直线）：用于绘制直线段。

操作方法：指定起点和终点的坐标。

示例：输入｀LINE` 命令，然后在绘图区域依次点击两个点，即可绘制出一条直线。

2、｀CIRCLE`（圆）：绘制圆形。

有多种绘制方式，如指定圆心和半径、圆心和直径、三点画圆等。

例如：选择“圆心和半径”方式，输入｀CIRCLE` 命令，指定圆心位置，输入半径值，即可画出圆。

3、｀ARC`（圆弧）：创建圆弧。

可以通过指定起点、终点、圆心、半径等方式绘制。

操作：输入｀ARC` 命令，根据提示选择相应的绘制方式。

4、｀RECTANG`（矩形）：绘制矩形。

可指定两个对角点，或者指定长度、宽度和角度。

举例：输入｀RECTANG` 命令，点击两个对角点，就能生成矩形。

5、｀POLYGON`（正多边形）：绘制正多边形。

需指定边数和中心点。

比如：输入｀POLYGON` 命令，输入边数，指定中心点，可完成正多边形的绘制。

二、修改命令1、｀ERASE`（删除）：删除选中的对象。

先选择要删除的对象，然后输入｀ERASE` 命令。

2、｀COPY`（复制）：复制选中的对象。

选择对象，输入｀COPY` 命令，指定基点和位移点。

3、｀MIRROR`（镜像）：沿指定的对称轴创建对象的镜像副本。

选择对象，输入｀MIRROR` 命令，指定镜像线的两点。

4、｀OFFSET`（偏移）：创建与选定对象平行的新对象。

输入｀OFFSET` 命令，指定偏移距离，选择要偏移的对象。

5、｀ROTATE`（旋转）：绕指定点旋转对象。

选择对象，输入｀ROTATE` 命令，指定旋转基点和旋转角度。

三、编辑命令1、｀TRIM`（修剪）：修剪对象以与其他对象的边界相交。

输入｀TRIM` 命令，选择作为边界的对象，然后选择要修剪的对象。

2、｀EXTEND`（延伸）：将对象延伸到指定的边界。

输入｀EXTEND` 命令，选择边界对象，再选择要延伸的对象。

3、｀FILLET`（圆角）：在两条直线、圆弧或多段线之间创建圆角。

AutoCAD 命令大全（一） 26 个字母：A ：圆弧B：定义块G：编组H：图案填补P：时实平移R：刷新窗口V ：视图W ：保存块C：圆 D ：注明款式E：删除F：圆角I：插入块L ：直线M ：挪动O：偏移S：拉伸T：多行文字U：撤消上一步X ：分解Z：视口缩放(二 ) 二维绘图命令XL ：构造线RAY ：射线ML ：多线PL ：多段线POL ：多边形REC：矩形SPL：样条曲线EL ：椭圆PO：单点DIV ：定数均分点ME ：定距均分点DO ：圆环SKETCH ：徒手线SO：二维填补T ：单行文本3P：三维多段线POL ：正多边形MT ：多行文本（三）二维更正命令CO：复制MI ：镜像AR ：阵列RO：旋转SC：比率缩放LEN ：直线拉长TR ：修剪EX ：延伸BR：打断CHA ：倒角PE：编写多段线SPE：编写样条曲线ED ：编写说明文字ST：文字款式AL ：对齐AA ：面积DED ：编写注明PNA ：平移（四）其他命令UN ：单位设置LA ：图层特征管理LW ：线宽设置LT：线型设置COL ：颜色设置LIMITS ：图形界限MO ：对象特征ADC ：设计中心OS/DS：草图设置OP：选项MA ：特征般配ID ：点地点DI ：测两点距离OPEN：打开NEW ：新建SHA ：体着色HI ：消隐3DO ：三维观察SET：设置变量EXIT ：退出 CAD(五)三维命令BOX ：长方体WE ：楔体REG：面域EXT ：拉伸REV ：旋转SL ：剖切SU：差集UNI ：并集IN ：交集SEC：截面RR：衬着RMA T：材质3A ：三维阵列3F：三维面（六）注明命令DAL ：对齐注明DAN ：角度注明DDI ：直径注明DRA ：半径注明DBA ：基线DCE ：圆心注明DLI ：线性注明DOR ：坐标注明DCO ：连续注明QDIM: 快速注明（七）捕获设置END ：端点CEN ：圆心 D ：中心点QUA ：象限点PER：垂足TAN ：切点PAR：平行NEA ：近来的FRO:基点于EXT ：延伸（八）视窗缩放Z+ 空格 +空格：及时缩放Z+E ：显示全图（九）对象特征PU：除去垃圾ADC, *ADCENTER （设计中心“ Ctrl ＋ 2”）CH, MO *PROPERTIES( 更正特征“Ctrl ＋1” )MA, *MATCHPROP（属性般配）ST, *STYLE （文字款式）<BR< p> COL, *COLOR （设置颜色）LA, *LAYER（图层操作）LT, *LINETYPE （线形）LTS, *LTSCALE （线形比率）LW, *LWEIGHT（线宽）UN, *UNITS （图形单位）ATT, *ATTDEF （属性定义）ATE, *ATTEDIT （编写属性）BO, *BOUNDARY （界限创立，包含创立闭合多段线和面域）AL, *ALIGN（对齐）EXIT, *QUIT（退出）2、绘图命令：PO, *POINT （点）L, *LINE （直线）XL, *XLINE（射线）PL, *PLINE （多段线）ML, *MLINE（多线）SPL, *SPLINE （样条曲线）POL, *POL YGON （正多边形）REC, *RECTANGLE （矩形）C, *CIRCLE( 圆 )A, *ARC( 圆弧 )3、更正命令：CO, *COPY （复制）MI, *MIRROR（镜像）AR, *ARRAY （阵列）O, *OFFSET （偏移）RO, *ROTATE （旋转）M, *MOVE （挪动）E, DEL 键 *ERASE （删除）X, *EXPLODE（分解）TR, *TRIM （修剪）OP：自定义 CAD COL ：设置颜色EXP, *EXPORT （输出其他格式文件）IMP, *IMPORT （输入文件）OP,PR *OPTIONS （自定义CAD 设置）PRINT, *PLOT （打印）PU, *PURGE （除去垃圾）R, *REDRAW （重新生成）REN, *RENAME（重命名）SN, *SNAP （捕获栅格）DS, *DSETTINGS （设置极轴追踪）OS, *OSNAP （设置捕获模式）PRE, *PREVIEW （打印预览）TO, *TOOLBAR （工具栏）V, *VIEW （命名视图）AA, *AREA（面积）DI, *DIST （距离）LI, *LIST （显示图形数据信息）DO, *DONUT （圆环）EL, *ELLIPSE （椭圆）REG, *REGION （面域）MT, *MTEXT（多行文本）T, *MTEXT （多行文本）B, *BLOCK （块定义）I, *INSERT （插入块）W, *WBLOCK（定义块文件）DIV , *DIVIDE （均分）H, *BHATCH （填补）EX, *EXTEND（延伸）S, *STRETCH （拉伸）LEN, *LENGTHEN（直线拉长）SC, *SCALE （比率缩放）BR, *BREAK（打断）CHA, *CHAMFER(倒角)F, *FILLET （倒圆角） <BR< p>PE, *PEDIT （多段线编写）ED, *DDEDIT（更正文本）4、视窗缩放：P, *PAN（平移）Z＋空格＋空格, * 及时缩放Z, * 局部放大Z+P, * 返回上一视图Z＋ E, * 显示全图5、尺寸注明：DLI, *DIMLINEAR（直线注明）DAL, *DIMALIGNED（对齐注明）DRA, *DIMRADIUS（半径注明）DDI, *DIMDIAMETER（直径注明）DAN, *DIMANGULAR（角度注明）DCE, *DIMCENTER（中心注明）DOR, *DIMORDINATE （点注明）TOL, *TOLERANCE（注明形位公差）LE, *QLEADER（快速引出注明）DBA, *DIMBASELINE（基线注明）DCO, *DIMCONTINUE （连续注明）D, *DIMSTYLE（注明款式）DED, *DIMEDIT（编写注明）DOV , *DIMOVERRIDE(替代注明系统变量)（二）常用 CTRL 快捷键【C TRL 】＋ 1 *PROPERTIES( 更正特征 )【C TRL 】＋ 2 *ADCENTER （设计中心）【C TRL 】＋ O *OPEN （打开文件）【C TRL 】＋ N 、M *NEW （新建文件）【C TRL 】＋ P *PRINT （打印文件）【C TRL 】＋ S *SA VE （保存文件）【C TRL 】＋ Z *UNDO （放弃）【C TRL 】＋ X *CUTCLIP （剪切）【C TRL 】＋ C *COPYCLIP （复制）【C TRL 】＋ V *PASTECLIP （粘贴）【C TRL 】＋ B *SNAP （栅格捕获）【C TRL 】＋ F *OSNAP （对象捕获）【C TRL 】＋ G *GRID （栅格）【C TRL 】＋ L *ORTHO （正交）【C TRL 】＋ W * （对象追踪）【C TRL 】＋ U * （极轴）（三）常用功能键【F1】 *HELP （帮助）【F2】 * （文本窗口）【F3】 *OSNAP （对象捕获）【F7】 *GRIP （栅格）【F8】 *ORTHO （正交）。

CAD常用命令一、绘图工具栏中的绘图命令(英文名)及命令快捷键1、直线(line) L2、参照线又叫结构线（xline）XL：1）平行。

2）垂直。

3）角度：反方向的角输入负值。

4）二等分（角的平分线）：顶、角、角。

5）偏移：前题是必须先有一个参照线存在。

3、多线(mline)ML：1、对正：1）上：在光标下绘制多线。

2）无（中）：将光标作为原点绘制多线。

3）下：在光标上绘制多线。

4）比例：多线之间的全局宽度。

5）样式：系统外的样式。

（需外挂）4、多段线(pline)PL：1）圆弧：将弧线段添加到多段线中。

2）闭合：在当前位置到多段线起点之间绘制一条直线段以闭合多线段。

3）半宽：指定宽多段线线段的中心到其一边的宽度。

4）取消：U。

删除最近一次添加到多段线上的直线段5）长度：以前一段线段相同的角度并按指定长度（也可用鼠标指定角度方向、长度）绘制直线段。

如果前一线段为圆弧，AutoCAD将绘制一条直线段与弧线段相切。

6）宽度：指定下一条直线段的宽度。

5、多边形(polygon)POL：（有3到1024条等长边的封闭多线段）6、矩形(rectang)REC：1）倒角：2）圆角：3）宽度：指定矩形线的宽度。

7、圆弧(arc)A：默认下有三种画法（共11种画法）常用的画法是：起点、端点、方向。

圆(circle)C：默认下有三种画法。

8、样条曲线(spline)SPL9、椭圆(ellipse)EL：1）中心点：通过指定的中心点来创建椭圆。

2）轴端点：通过指定两个端点来创建椭圆。

3）椭圆弧：先确定了椭圆，再根据此椭圆样式来编辑弧的大小。

10、插入块(insert)I：1）输入块的名称。

2）选择路径：A：插入点B：缩放比例C：旋转注：上面三项的可选择“在屏幕上指定”。

在没有选择的情况下，插入时会按原来定义的大小输入。

11、创建块 (block)B：1）必须给新建的块起名字。

2）必须指点拾取点（移动时鼠标的所持点）。

AutoCAD的常用快捷键大全一、绘图命令1.直线：L，*LINE（ORL）2.圆：C，*CIRCLE（ARC）3.弧线：A，*ARC（A）4.椭圆：EL，*ELLIPSE5.多边形：POL，*POLYGON（POL）6.矩形：REC，*RECTANGLE（RECT）7.圆环：DO，*DONUT8.点：PO，*POINT9.折线：L，*LINE（ORL）10.曲线：SPL，*SPLINE11.参照线：XL，*XLINE12.构造线：XL，*XLINE13.射线：RAY，*RAY14.双折线：PL，*PLINE（PL）15.多段线：PE，*PEDIT（ED）16.多线：ML，*MLINE（ML）17.云线：REVCLOUD，*REVCLOUD（EC）18.折断线：BR，*BREAK（BRK）19.正交线：PER，*PERpendicular（PER）20.平行线：PAR，*PARALLEL（PAR）21.垂直线：PER，*PERpendicular（PER）22.角平分线：RAD，*RADIUS（RAD）23.等分线：DIV，*DIVIDE（DIV）24.延长线：EX，*EXTEND（EXT）25.剪断线：TR，*TRIM（TR）26.倒角：CHA，*CHAMFER（CHA）27.圆角：F，*FILLET（FIL）28.填充：H，*HATCH（H）29.隔行：G，*GHOST（G）30.隔列：G，*GHOST（G）31.双闪线：JL，*JOINTLINE（JL）32.其他构造线到多段线转换等。

二、编辑命令1.删除：E，*ERASE（E）2.复制：CO，*COPY（CP）3.镜像：MI，*MIRROR（MI）4.偏移：O，*OFFSET（O）5.等距偏移：COPY出来的对话框可设定距离。

平行线的OFFSET距离相等。

复杂距平行线也可运用LINE偏移实现。

但不如OFFSET快。

用OFFSET还可做平行线的垂线等。

M：移动R：旋转S：缩放ST：拉伸SC：比例缩放TR：镜像E：擦除P：修剪X：剖面L：画线PL：多段线RE：矩形CI：圆AR：弧F：填充H：阴影A：阵列显示命令：Z：缩放窗口V：前一视图P：前一平面L：材料列表LA：层列表LO：打开层列表LT：设置当前层选择命令：A：全部选择CP：交叉窗口选择W：窗口选择C：循环选择F：过滤选择I：反选视图命令：V：平面视图O：轨迹视图U：俯视图SW：西南视图NE：东北视图SE：东南视图NW：西北视图E：东视图W：西视图N：北视图属性命令：LA：图层属性M：修改属性CH：更改属性O：对象属性保存命令：S：保存Q：退出N：新建OP：打开CL：关闭UN：撤销R：重做这只是一部分CAD的快捷键命令，如果您需要了解更多的命令，可以参考CAD的官方文档或者详细的教程。

2023/9/11 16:14:44详细一点的2023/9/11 16:15:13以下是更详细的CAD快捷键命令大全：编辑命令：C：复制选定的对象。

M：移动选定的对象。

R：旋转选定的对象。

S：按比例缩放选定的对象。

ST：拉伸选定的对象。

SC：按比例缩放选定的对象。

TR：创建选定对象的镜像副本。

E：删除选定的对象。

P：修剪两个交叉对象之间的共同部分。

X：创建选定对象的剖面。

L：画直线。

PL：创建多段线。

RE：创建矩形。

CI：创建圆。

AR：创建弧。

F：填充闭合区域。

H：添加阴影效果。

A：创建对象阵列。

显示命令：Z：缩放至指定的窗口。

V：切换到前一视图。

P：切换到前一平面。

L：打开图层列表。

LA：显示和管理图层属性。

LO：加载外部图层。

LT：设置当前图层。

选择命令：A：选择当前可见区域内的所有对象。

CP：使用交叉窗口选择对象。

W：使用框选窗口选择对象。

C：使用循环选择对象。

F：过滤选择，按条件选择对象。

I：反选当前选择集中的对象。

视图命令：V：切换到平面视图。

O：切换到轨迹视图。

U：切换到俯视图。

SW：切换到西南视图。

CAD制图命令大全1. 线型命令（Line）线型命令用于绘制直线，具体使用方法如下：Line2. 圆形命令（Circle）圆形命令用于绘制圆形，具体使用方法如下：Circle3. 长方形命令（Rectangle）长方形命令用于绘制长方形，具体使用方法如下：Rectangle4. 弧线命令（Arc）弧线命令用于绘制弧线，具体使用方法如下：Arc5. 多段线命令（Polyline）多段线命令用于绘制由多个线段组成的图形，具体使用方法如下：Polyline6. 文字命令（Text）文字命令用于添加文字到绘图中，具体使用方法如下：Text7. 偏移命令（Offset）偏移命令用于创建与已有线段平行的线段，具体使用方法如下：Offset8. 修剪命令（Trim）修剪命令用于删除线段的一部分，具体使用方法如下：Trim9. 镜像命令（Mirror）镜像命令用于创建图形的镜像副本，具体使用方法如下：Mirror10. 拉伸命令（Extend）拉伸命令用于延伸或收缩线段，具体使用方法如下：Extend11. 旋转命令（Rotate）旋转命令用于旋转图形，具体使用方法如下：Rotate12. 缩放命令（Scale）缩放命令用于按比例缩放图形，具体使用方法如下：Scale13. 倾斜命令（Skew）倾斜命令用于按指定角度倾斜图形，具体使用方法如下：Skew14. 填充命令（Hatch）填充命令用于给闭合图形添加填充效果，具体使用方法如下：Hatch15. 数组命令（Array）数组命令用于复制并排列图形，具体使用方法如下：Array16. 填充命令（Fillet）圆角命令用于给两条直线或弧线之间添加圆角，具体使用方法如下：Fillet17. 定位命令（Snap）定位命令用于在绘图过程中吸附到特定点或对象，具体使用方法如下：Snap以上是CAD制图的常用命令大全，每个命令都有自己的特定功能，熟练掌握这些命令，可以有效提高CAD制图的效率和准确性。

auto cad常用命令及使用方法“AutoCAD常用命令及使用方法”的意思是介绍AutoCAD软件中常用的命令及其使用方法。

AutoCAD是一款广泛使用的计算机辅助设计（CAD）软件，它提供了许多命令和工具，用于绘制各种图形和进行设计工作。

下面将详细介绍一些常用的AutoCAD命令及其使用方法：1.直线命令（Line）：用于绘制直线。

单击工具条上的直线命令图标或输入“L”并按回车键，然后在绘图区域单击一点或输入坐标点，接着指定下一点，重复此过程绘制直线。

2.圆命令（Circle）：用于绘制圆形。

单击工具条上的圆命令图标或输入“C”并按回车键，然后在绘图区域单击一点作为圆心，输入半径值并按回车键，完成圆的绘制。

3.圆弧命令（Arc）：用于绘制圆弧。

单击工具条上的圆弧命令图标或输入“A”并按回车键，然后在绘图区域单击一点作为圆弧的起点，拖动鼠标并输入半径值和终点位置，完成圆弧的绘制。

4.多段线命令（Polyline）：用于绘制由直线段和弧线组成的复杂图形。

单击工具条上的多段线命令图标或输入“PL”并按回车键，然后在绘图区域单击一点开始绘制，输入宽度值并按回车键，接着输入下一个点的坐标或半径值，继续此过程绘制多段线。

5.修剪命令（Trim）：用于修剪图形的多余部分。

单击工具条上的修剪命令图标或输入“TR”并按回车键，然后选择要修剪的线段或圆弧，再选择修剪的边界线段，按回车键完成修剪。

6.延伸命令（Extend）：用于将线段或圆弧延伸到指定的边界。

单击工具条上的延伸命令图标或输入“EX”并按回车键，然后选择要延伸的线段或圆弧，再选择延伸的边界线段，按回车键完成延伸。

7.偏移命令（Offset）：用于将线段或圆弧偏移指定的距离。

单击工具条上的偏移命令图标或输入“O”并按回车键，然后选择要偏移的线段或圆弧，再输入偏移距离值并按回车键，完成偏移操作。

以上仅是一些常用的AutoCAD命令及其使用方法的简单介绍，实际上AutoCAD还提供了许多其他功能强大的命令和工具。

Auto CAD 命令大全-----------------------------------------------------------------———————3DARRAY：创建三维阵列3A3DFACE：创建三维面3F3DORBIT：控制在三维空间中交互式查看对象3DO3DPOLY：在三维空间中使用“连续”线型创建由直线段组成的多段线3P ADCENTER：管理内容ADCALIGN：在二维和三维空间中将某对象与其他对象对齐ALAPPLOAD：加载或卸载应用程序并指定启动时要加载的应用程序APARC：创建圆弧AAREA：计算对象或指定区域的面积和周长AAARRAY：创建按指定方式排列的多重对象副本ARATTDEF：创建属性定义ATTATTEDIT：改变属性信息ATEATTEXT：提取属性数据DDATTEXTBHATCH：使用图案填充封闭区域或选定对象H、BHBLOCK：根据选定对象创建块定义BBOUNDARY：从封闭区域创建面域或多段线BOBREAK：部分删除对象或把对象分解为两部分BRCHAMFER：给对象的边加倒角CHACHANGE：修改现有对象的特性-CHCIRCLE：创建圆形CCOLOR：定义新对象的颜色COLCOPY：复制对象CO、CPDBCONNECT：为外部数据库表提供AutoCAD 接口AAD、AEX、ALI、ASQ、ARO、ASE、DBC DDEDIT：编辑文字和属性定义EDDDVPOINT：设置三维观察方向VPDIMALIGNED：创建对齐线性标注DALDIMANGULAR：创建角度标注DANDIMBASELINE：从上一个或选定标注的基线处创建线性、角度或坐标标注DBA DIMCENTER：创建圆和圆弧的圆心标记或中心线DCEDIMCONTINUE：从上一个或选定标注的第二尺寸界线处创建线性、角度或坐标标注DCO DIMDIAMETER：创建圆和圆弧的直径标注DDIDIMEDIT：编辑标注DEDDIMLINEAR：创建线性尺寸标注DLIDIMORDINATE：创建坐标点标注DORDIMOVERRIDE：替代标注系统变量DOVDIMRADIUS：创建圆和圆弧的半径标注DRADIMSTYLE：创建或修改标注样式DDIMTEDIT：移动和旋转标注文字DIMTEDDIST：测量两点之间的距离和角度DIDIVIDE：将点对象或块沿对象的长度或周长等间隔排列DIVDONUT：绘制填充的圆和环DODRAWORDER：修改图像和其他对象的显示顺序DRDSETTINGS：指定捕捉模式、栅格、极坐标和对象捕捉追踪的设置DS、RM、SE DSVIEWER：打开“鸟瞰视图”窗口AVDVIEW：定义平行投影或透视视图DVELLIPSE：创建椭圆或椭圆弧ELERASE：从图形中删除对象EEXPLODE：将组合对象分解为对象组件XEXPORT：以其他文件格式保存对象EXPEXTEND：延伸对象到另一对象EXEXTRUDE：通过拉伸现有二维对象来创建三维原型EXTFILLET：给对象的边加圆角FFILTER：创建可重复使用的过滤器以便根据特性选择对象FIGROUP：创建对象的命名选择集GHATCH：用图案填充一块指定边界的区域-HHATCHEDIT：修改现有的图案填充对象HEHIDE：重生成三维模型时不显示隐藏线HIIMAGE：管理图像IMIMAGEADJUST：控制选定图像的亮度、对比度和褪色度IADIMAGEATTACH：向当前图形中附着新的图像对象IATIMAGECLIP：为图像对象创建新剪裁边界ICLIMPORT：向AutoCAD 输入文件IMPINSERT：将命名块或图形插入到当前图形中IINTERFERE：用两个或多个三维实体的公用部分创建三维复合实体INFINTERSECT：用两个或多个实体或面域的交集创建复合实体或面域并删除交集以外的部分IN INSERTOBJ：插入链接或嵌入对象IOLAYER：管理图层和图层特性LA-LAYOUT：创建新布局，重命名、复制、保存或删除现有布局LOLEADER：创建一条引线将注释与一个几何特征相连LEADLENGTHEN：拉长对象LENLINE：创建直线段LLINETYPE：创建、加载和设置线型LTLIST：显示选定对象的数据库信息LI、LSLTSCALE：设置线型比例因子LTSLWEIGHT：LWMATCHPROP：设置当前线宽、线宽显示选项和线宽单位MAMEASURE：将点对象或块按指定的间距放置MEMIRROR：创建对象的镜像副本MIMLINE：创建多重平行线MLMOVE：在指定方向上按指定距离移动对象MMSPACE：从图纸空间切换到模型空间视口MSMTEXT：创建多行文字T、MTMVIEW：创建浮动视口和打开现有的浮动视口MVOFFSET：创建同心圆、平行线和平行曲线OOPTIONS：自定义AutoCAD 设置GR、OP、PROSNAP：设置对象捕捉模式OSPAN：移动当前视口中显示的图形PPASTESPEC：插入剪贴板数据并控制数据格式PAPEDIT：编辑多段线和三维多边形网格PEPLINE：创建二维多段线PLPRINT ：将图形打印到打印设备或文件PLOTPOINT：创建点对象POPOLYGON：创建闭合的等边多段线POLPREVIEW：显示打印图形的效果PREPROPERTIES：控制现有对象的特性CH、MO PROPERTIESCLOSE：关闭“特性”窗口PRCLOSEPSPACE：从模型空间视口切换到图纸空间PSPURGE：删除图形数据库中没有使用的命名对象，例如块或图层PU QLEADER：快速创建引线和引线注释LEQUIT：退出AutoCAD EXITRECTANG：绘制矩形多段线RECREDRAW：刷新显示当前视口RREDRAWALL：刷新显示所有视口RAREGEN：重生成图形并刷新显示当前视口REREGENALL：重新生成图形并刷新所有视口REAREGION：从现有对象的选择集中创建面域对象REGRENAME：修改对象名RENRENDER：创建三维线框或实体模型的具有真实感的渲染图像RR REVOLVE：绕轴旋转二维对象以创建实体REVRPREF：设置渲染系统配置RPRROTATE：绕基点移动对象ROSCALE：在X、Y 和Z 方向等比例放大或缩小对象SCscript：用脚本文件执行一系列命令SCRSECTION：用剖切平面和实体截交创建面域SECSETVAR：列出系统变量并修改变量值SETSLICE：用平面剖切一组实体SLSNAP：规定光标按指定的间距移动SNSOLID：创建二维填充多边形SOSPELL：检查图形中文字的拼写SPSPLINE：创建二次或三次(NURBS) 样条曲线SPLSPLINEDIT：编辑样条曲线对象SPESTRETCH：移动或拉伸对象SSTYLE：创建或修改已命名的文字样式以及设置图形中文字的当前样式ST SUBTRACT：用差集创建组合面域或实体SUTABLET：校准、配置、打开和关闭已安装的数字化仪TA THICKNESS：设置当前三维实体的厚度THTILEMODE：使“模型”选项卡或最后一个布局选项卡当前化TI、TM TOLERANCE：创建形位公差标注TOLTOOLBAR：显示、隐藏和自定义工具栏TOTORUS：创建圆环形实体TORTRIM：用其他对象定义的剪切边修剪对象TRUNION：通过并运算创建组合面域或实体UNIUNITS：设置坐标和角度的显示格式和精度UNVIEW：保存和恢复已命名的视图VVPOINT：设置图形的三维直观图的查看方向-VPWBLOCK：将块对象写入新图形文件WWEDGE：创建三维实体使其倾斜面尖端沿X 轴正向WEXATTACH：将外部参照附着到当前图形中XAXBIND：将外部参照依赖符号绑定到图形中XBXCLIP：定义外部参照或块剪裁边界，并且设置前剪裁面和后剪裁面XCXLINE：创建无限长的直线（即参照线）XLXREF：控制图形中的外部参照XRZOOM：放大或缩小当前视口对象的外观尺寸ZCAD 的经验总结翻过很多CAD 的教材，觉得如果对照那些教材学习CAD 的话，确实都能够在一定程度上掌握这个软件，如果到设计院或事务所，也都能勉勉强强的开始画图。
