半导体陶瓷现状及发展趋势半导体陶瓷是一种新型的材料，它具有优异的物理、化学和机械性能，被广泛应用于电子、光电、航空航天、医疗等领域。
本文将从半导体陶瓷的现状和发展趋势两个方面进行探讨。
一、半导体陶瓷的现状半导体陶瓷是一种由氧化铝、氮化硅、碳化硅等材料制成的陶瓷材料。
它具有高硬度、高强度、高温稳定性、耐腐蚀性、绝缘性等优异性能，被广泛应用于电子、光电、航空航天、医疗等领域。
在电子领域，半导体陶瓷被用作电子元器件的基板、封装材料、热散射材料等。
在光电领域，半导体陶瓷被用作激光器、光纤连接器、光学窗口等。
在航空航天领域，半导体陶瓷被用作发动机部件、热障涂层、航天器外壳等。
在医疗领域，半导体陶瓷被用作人工关节、牙科修复材料等。
半导体陶瓷的生产技术已经相对成熟，国内外许多企业都能够生产出高质量的半导体陶瓷产品。
其中，日本、美国、德国等发达国家的半导体陶瓷产业比较发达，产品质量和技术水平较高。
而我国的半导体陶瓷产业起步较晚，但随着技术的不断提升和市场需求的增加，我国的半导体陶瓷产业也在逐步发展壮大。
二、半导体陶瓷的发展趋势随着科技的不断进步和市场需求的不断增加，半导体陶瓷的发展趋势也在不断变化。
以下是半导体陶瓷的几个发展趋势：1. 多功能化随着半导体陶瓷的应用领域越来越广泛，对其性能要求也越来越高。
未来的半导体陶瓷将不仅具有高硬度、高强度、高温稳定性、耐腐蚀性、绝缘性等基本性能，还将具有多种功能，如磁性、光学、电学、热学等功能。
2. 精细化随着微电子技术的不断发展，半导体陶瓷的制造工艺也在不断精细化。
未来的半导体陶瓷将具有更高的制造精度和更小的尺寸，以适应微电子器件的发展需求。
3. 绿色化随着环保意识的不断提高，半导体陶瓷的生产也将越来越注重环保。
未来的半导体陶瓷将采用更环保的生产工艺和材料，以减少对环境的污染。
4. 智能化随着物联网、人工智能等技术的不断发展，未来的半导体陶瓷将具有更多的智能化功能，如传感、识别、控制等功能，以适应智能化时代的需求。
半导体陶瓷材料的制备方法与性能研究概述：半导体陶瓷材料是一类在电子器件中具有重要应用的特殊材料。
它们具有较高的热稳定性、机械强度以及电学性能，因此被广泛应用于热敏电阻、压敏电阻、电容器等电子器件中。
为了满足不同应用的需求，研究者们一直在探索制备方法和优化其性能。
一、制备方法：1. 共烧法：共烧法是制备半导体陶瓷材料常用的方法之一。
通过选取合适的原料，将它们混合、研磨，并在高温下进行烧结，得到具有所需结构和性能的陶瓷材料。
共烧法的优点是简单易行，成本相对较低。
但也存在着烧结温度高、尺寸控制难以精确以及材料成分不均匀的缺点。
2. 溶胶-凝胶法：溶胶-凝胶法是一种制备高纯度、高均匀性半导体陶瓷材料的方法。
通过控制溶胶的成分、粒径以及凝胶的形成和热处理过程，可以制备出具有优良性能的半导体陶瓷材料。
溶胶-凝胶法的优点是可以制备出纯净度高、微观结构均匀的材料。
然而，由于该方法操作复杂，制备周期长，成本相对较高。
3. 粉体冶金法：粉体冶金法是一种将金属粉末或化合物混合制成粉末状的陶瓷材料，再通过冲压、烧结等工艺制备半导体陶瓷材料的方法。
粉体冶金法具有成本低、适用于大规模生产等优点。
然而，粉末的粒径和分布对于最终材料性能的影响较大，其制备过程中容易造成杂质的引入。
二、性能研究：1. 热稳定性研究：由于半导体陶瓷材料在电子器件中经常遭受高温环境的影响，热稳定性是其重要的性能之一。
研究者通过热膨胀系数、热导率以及热补偿能力等参数来评估材料的热稳定性，并寻求提高材料的抗热性能的方法。
2. 机械强度研究：半导体陶瓷材料通常需要具备良好的机械强度，以保证在电子器件中的可靠性和耐久性。
研究者通过测量材料的弯曲强度、抗拉强度等参数，研究材料的力学性能，并尝试优化制备方法以提高材料的机械强度。
3. 电学性能研究：半导体陶瓷材料在电子器件中主要用于电学器件，如热敏电阻、压敏电阻等。
因此，研究其电学性能是非常关键的。
研究者通过探究材料的电阻、介电常数、电导率等电学性能指标，以及与外界环境的相互作用，来评估材料在电子器件中的应用潜力。

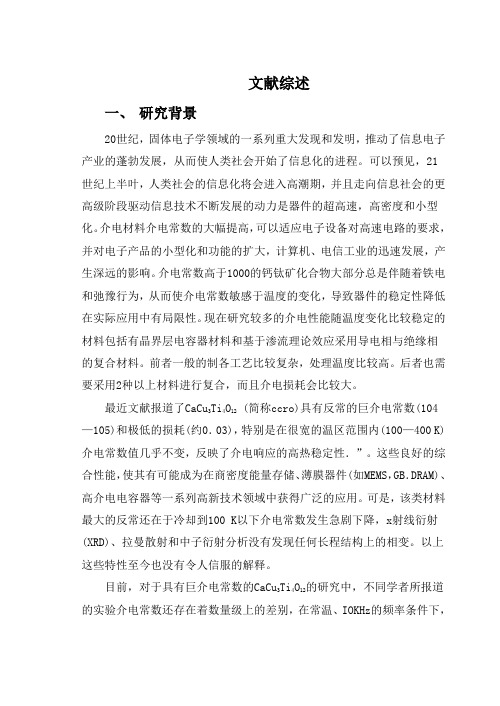

文献综述一、研究背景20世纪，固体电子学领域的一系列重大发现和发明，推动了信息电子产业的蓬勃发展，从而使人类社会开始了信息化的进程。
可以预见，21世纪上半叶，人类社会的信息化将会进入高潮期，并且走向信息社会的更高级阶段驱动信息技术不断发展的动力是器件的超高速，高密度和小型化。
介电材料介电常数的大幅提高，可以适应电子设备对高速电路的要求，并对电子产品的小型化和功能的扩大，计算机、电信工业的迅速发展，产生深远的影响。
介电常数高于1000的钙钛矿化合物大部分总是伴随着铁电和弛豫行为，从而使介电常数敏感于温度的变化，导致器件的稳定性降低在实际应用中有局限性。
现在研究较多的介电性能随温度变化比较稳定的材料包括有晶界层电容器材料和基于渗流理论效应采用导电相与绝缘相的复合材料。
前者一般的制各工艺比较复杂，处理温度比较高。
后者也需要采用2种以上材料进行复合，而且介电损耗会比较大。
最近文献报道了CaCu3Ti4O12(简称ccro)具有反常的巨介电常数(104—105)和极低的损耗(约0．03)，特别是在很宽的温区范围内(100—400 K)介电常数值几乎不变，反映了介电响应的高热稳定性．”。
这些良好的综合性能，使其有可能成为在商密度能量存储、薄膜器件(如MEMS，GB．DRAM)、高介电电容器等一系列高新技术领域中获得广泛的应用。
可是，该类材料最大的反常还在于冷却到100 K以下介电常数发生急剧下降，x射线衍射(XRD)、拉曼散射和中子衍射分析没有发现任何长程结构上的相变。
以上这些特性至今也没有令人信服的解释。
目前，对于具有巨介电常数的CaCu3Ti4O12的研究中，不同学者所报道的实验介电常数还存在着数量级上的差别，在常温、IOKHz的频率条件下，W．S11测得介电常数的实验值约1500：M．A．Subramanian的实验结果从2000到12000不等；而且介电常数发生突变的温度值差别也很大。
这反映了不同的实验过程、实验方法和制各工艺对材料的介电性能起着明显的作用。

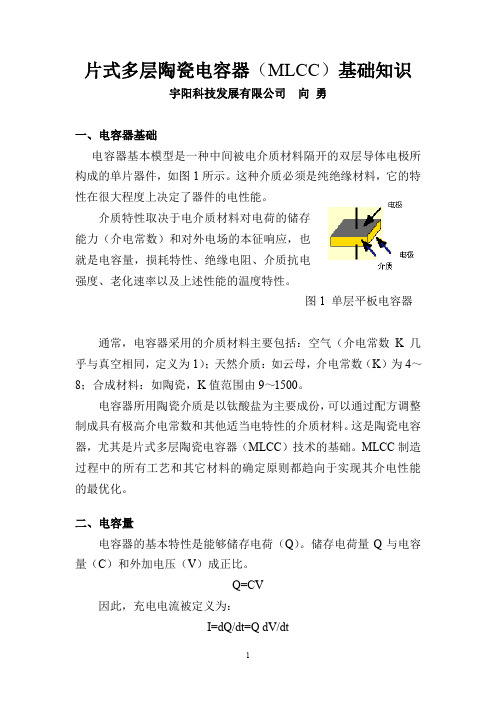

片式多层陶瓷电容器（MLCC）基础知识宇阳科技发展有限公司向勇一、电容器基础电容器基本模型是一种中间被电介质材料隔开的双层导体电极所构成的单片器件，如图1所示。
这种介质必须是纯绝缘材料，它的特性在很大程度上决定了器件的电性能。
介质特性取决于电介质材料对电荷的储存能力（介电常数）和对外电场的本征响应，也就是电容量，损耗特性、绝缘电阻、介质抗电强度、老化速率以及上述性能的温度特性。
图1 单层平板电容器通常，电容器采用的介质材料主要包括：空气（介电常数K几乎与真空相同，定义为1）；天然介质：如云母，介电常数（K）为4～8；合成材料：如陶瓷，K值范围由9～1500。
电容器所用陶瓷介质是以钛酸盐为主要成份，可以通过配方调整制成具有极高介电常数和其他适当电特性的介质材料。
这是陶瓷电容器，尤其是片式多层陶瓷电容器（MLCC）技术的基础。
MLCC制造过程中的所有工艺和其它材料的确定原则都趋向于实现其介电性能的最优化。
二、电容量电容器的基本特性是能够储存电荷（Q）。
储存电荷量Q与电容量（C）和外加电压（V）成正比。
Q=CV因此，充电电流被定义为：I=dQ/dt=Q dV/dt当电容器外加电压为1伏特，充电电流为1安培，充电时间为1秒时，电容量定义为1法拉。
C=Q/V=库仑/伏特=法拉由于法拉是一个很大的测量单位，在实用中不会遇到，常用的是法拉的分数，即：微法(μF) = 10-6F毫微法，又称为：纳法(nF) = 10-9F微微法，又称为：皮法(pF) = 10-12F三、影响电容量的因素施加电压的单片电容器如图1，其电容量正比于器件的几何尺寸和相对介电常数：C=KA/f t在这里C=电容量；K=相对介电常数，简称介电常数；A=电极层面积；t=介质厚度；f=换算因子（在基础科学领域：相对介电常数用εr表示。
在工程应用中以K表示，简称为介电常数）在英制度量单位体系中，f=4.452，尺寸A和t用英寸，电容量值用微微法表示。
陶瓷在半导体行业中的应用引言：陶瓷作为一种非金属材料，具有优异的物理和化学性质，因此在半导体行业中得到了广泛的应用。
本文将介绍陶瓷在半导体行业中的应用领域和具体应用案例，以及陶瓷的优点和挑战。
一、陶瓷在半导体制造中的应用领域1.1 电子封装陶瓷在电子封装领域中被广泛应用于半导体器件的外壳和基板。
陶瓷外壳能够提供良好的机械保护和热导性，保护器件免受外界环境的干扰。
陶瓷基板则用于连接和支撑电子元件，其优异的绝缘性能和热稳定性能使得电子元件能够在恶劣的工作环境下稳定运行。
1.2 电路板陶瓷电路板在高频电子设备中得到了广泛应用，例如无线通信设备和雷达系统。
陶瓷电路板具有低介电损耗和优异的热性能，能够提供更好的信号传输和更高的工作频率。
此外，陶瓷电路板还具有良好的尺寸稳定性和机械强度，能够满足复杂电路的布线要求。
1.3 热散热器陶瓷在热散热器中的应用主要是利用其优异的导热性能。
由于半导体器件在工作过程中会产生大量的热量，需要通过散热器将其散发出去，以保证器件的正常运行。
陶瓷材料具有较高的导热系数和优异的热稳定性，能够有效地将热量传导到散热器表面，提高散热效率。
二、陶瓷在半导体制造中的具体应用案例2.1 氧化铝陶瓷封装氧化铝陶瓷封装被广泛应用于高频电子设备中。
其具有优异的机械强度、良好的绝缘性能和较高的热导性能，能够有效地保护电子元件，并提供良好的信号传输和散热性能。
2.2 氧化铝陶瓷基板氧化铝陶瓷基板被广泛应用于电子元件的连接和支撑。
其具有优异的绝缘性能和热稳定性能，能够在高温和高电压环境下稳定运行。
此外，氧化铝陶瓷基板还具有良好的尺寸稳定性和机械强度，能够满足复杂电路的布线要求。
2.3 氮化硅陶瓷电路板氮化硅陶瓷电路板被广泛应用于高频电子设备中。
其具有低介电损耗、优异的热性能和较高的工作频率，能够提供更好的信号传输和更高的工作频率。
此外，氮化硅陶瓷电路板还具有良好的尺寸稳定性和机械强度，能够满足复杂电路的布线要求。
功能陶瓷材料的调研报告摘要:功能陶瓷由于其在电、磁、声、光、热、力等方面优异的性能,广泛应用于电子电力、汽车、计算机、通讯等领域,。
在科学技术发展和实际生产生活中发挥着越来越重要的作用。
主要阐述了功能陶瓷电学、光学、磁学、声学、力学等基本性质,并介绍了功能陶瓷的种类和应用以及未来发展趋势。
基于过渡液相烧结机制的高性能压电陶瓷材料具有低烧结温度、高压电常数和低介质损耗等诸多优点。
低烧多层压电变压器(MPT)以其低驭动电压、小体积、高升压比、薄型片式化等优点在液晶显示背光电源等方面获得应用。
关键词:功能陶瓷;性质;应用功能陶瓷材料是电子材料中最重要的一个分支,其产值约占整个新型陶瓷产业产值的70 %。
随着现代新技术的发展,功能陶瓷及其应用正向着高可靠、微型化、薄膜化、精细化、多功能、智能化、集成化、高性能、高功能和复合结构方向发展。
功能陶瓷与传统的陶瓷相比在原料及工艺等方面有很大的区别,是知识和技术密集型产品。
功能材料之所以具有卓越的功能及特性,不仅与材料的化学组成有关,而且很大程度上决定于其微观结构。
功能材料的开发首先依赖于新材料的发现和人工合成。
在功能陶瓷材料重大发现中，人们先后发现了氧化物导体、固体电解质、压电、非线性光学材料、铁氧体、记忆材料、太阳能电池、高温氧化物超导体等。
随着电子产品向轻薄短小、多功能、高可靠性和高密度表面、高集成化的发展功能材料也有着不断的发展。
功能陶瓷的品种繁多,这类材料具有微波介电性能、气敏性能、超导性能、电阻梯度性能、铁电性能及其相变行为、多层驱动性、弛豫性能等多种优良的功能,应用十分广泛。
功能陶瓷及其新型电子元器件对信息产业的发展和综合国力的增强具有重要的战略意义。
电子信息技术的集成化和微型化的发展趋势，推动电子技术产品日益向微型、轻量、薄型、多功能的方向发展。
功能陶瓷元器件多层化、片式化、集成化、模块化和多功能化以及高性能低成本是其发展的总趋势。
1、功能陶瓷材料分类1.1导电陶瓷具有良好的导电性能,而且能耐高温,是磁流体发电装置中集电极的关键材料。
陶瓷半导体电热片
陶瓷半导体电热片是一种利用帕尔贴(Peltier)效应进行制冷的器件，通过电流通过电热偶时，一个节点发热，另一个节点吸热，从而实现制冷。
陶瓷半导体电热片由N型和P型半导体材料制成，具有体积小、制冷快、寿命长、无噪声等优点，广泛应用于军事、医疗、实验装置等领域。
氮化硅陶瓷是一种微强共价键结构的陶瓷材料，热的传递机制为声子传热。
氮化硅陶瓷的热导率偏低，但通过配方设计和烧结工艺优化等方法，目前高导热氮化硅陶瓷在不损失力学性能的前提下，热导率可以达到80-100W/(m·K)。
氮化硅陶瓷在半导体封装中以陶瓷覆铜板的形式使用，具有优异的力学性能和电性能。
陶瓷封装材料具有良好的线收缩率和热导率，耐湿性好，环境密封和散热等功能。
但加工成本高，具有较高的脆性。
目前用于理论生产和开发应用的陶瓷基片材料主要包括Al2O3、BeO和AIN等。
