利亚纳继电器安装具体位置图

起动系统起动系统示意图表起动系统电路故障诊断信息和步骤起动系统故障诊断以下是由于起动系统故障，可能引起的症状：●起动电机不转（或运转太慢）。

●起动电机运转了，但没能起动发动机。

●能听到不正常的声音。

首先必须正确地诊断。

每一个故障原因到底在哪里，是不是蓄电池问题、线束问题（包括点火起动开关），起动电机或发动机问题。

起动电机不转可能有其它原因。

检查下面的项目，以缩小可能原因范围：1)故障状态。

2)蓄电池接线端子（包括发动机侧接地电缆）和起动电机接线端子是否紧固。

3)蓄电池电压不够。

4)起动电机安装不当。

起动系统测试小心：每次通电测试时间不得超过3 – 5秒，以免烧坏线圈。

牵引测试按图所示连接电磁开关和蓄电池。

检查并确认铁芯和小齿轮（超速离合器）可以向外运动。

如果铁芯和小齿轮不能运动，则更换电磁开关。

注意：在测试前，从“M”（2）终端上断开励磁线圈接头。

滞留测试按上图所示接线，让铁芯出来，从“M”接线端上断开负极电缆。

检查铁芯和小齿轮是否保持在外面。

如果铁芯和小齿轮返回去里面，则更换电磁开关。

铁芯和小齿轮回位测试从起动电机体上断开负极电缆。

检查铁芯和小齿轮是否返回里面。

如果铁芯和小齿轮不返回去，则更换电磁开关。

无负载性能测试按左图所示把蓄电池和一只电流表与起动电机相连接。

检查起动电机是否能平稳地旋转，以及此时小齿轮是否往外移动。

检查电流表是否指示规定的电流。

无负载电流：当电压为11V时最大为90A。

维修指南起动电机拆卸和安装拆卸1)断开蓄电池上负极电缆。

2)从起动电机接线柱上断开电磁开关导线（1）和蓄电池电缆（2）。

3)拆卸起动电机上螺栓（3）和螺母（4）。

4)拆卸起动电机。

安装按拆卸相反步骤安装。

拧紧扭矩起动机接蓄电池电缆端扭矩起动电机组件1.0KW 类型1. 前外壳盖 7. 铁芯13. 含油轴承19. 后衬套2. 滚针轴承8. 衬垫14. 中心支撑减振器20. 起动机电源电缆螺母3.卡环9. 电磁开关15. 定子：拧紧扭矩4.定位圈 10.内齿圈16. 转子（电枢）：拆后不能重复使用5.超速离合器 11. 行星式承载轴17.电刷座：应涂上锂基脂油99000-250106.拨叉 12. 行星式齿轮18. 后支架1.2KW 和1.4KW 类型1. 前外壳盖 8. 铁芯15. 行星式齿轮22. 后衬套2. 衬套9. 挡板16. 垫圈23. 起动机电源电缆螺母3.卡环10. 衬垫17. 定子：拧紧扭矩4.定位圈11. 电磁开关18. 转子（电枢）：拆后不能重复用5. 小齿轮12. 卡环19. 电刷：应涂上锂基脂油99000-250106. 超速离合器13. 内齿圈20. 电刷座7. 拨叉14. 行星式承载轴21. 后支架起动电机检查铁芯检查铁芯是否磨损或损坏，如有必要则更换。

1继电器1.1继电器支架一览1 - 蓄电池前部的继电器支架❑在发动机舱内左侧❑继电器座位置 ⇒ 页 22 - 车载电网控制单元上的继电器支架❑在驾驶员侧仪表板下方❑继电器座位置 ⇒ 页 31.2蓄电池前部的继电器支架1 - 冷却液辅助泵继电器 -J496-❑仅用于带 1.4 l 发动机的车辆1.3车载电网控制单元上的继电器支架1-2 - 后视镜内折功能控制单元 -J351-❑仅适用于带后视镜折叠机构的车辆❑插头座 1❑插头座 23 - 转换器盒 -J935-❑继电器序列号（499）❑仅适用于带进入及起动许可的车辆❑插头座 34 - 端子 15 供电继电器 -J329-❑继电器序列号（100）❑仅适用于带进入及起动许可的车辆❑插头座 45 - 未占用6 - 未占用7 - 供电继电器 2，端子 15 -J681-❑继电器序列号（100）❑仅适用于带进入及起动许可的车辆❑插头座 78 - 停车灯继电器 -J3-❑继电器序列号（404）❑插头座 8/19 - 端子 75x 供电继电器 -J694-❑继电器序列号（53）❑插头座 910 - 供电继电器 1，端子 75 -J680-❑继电器序列号（53）❑插头座 1011 - 供电继电器，总线端 50 -J682-❑继电器序列号（648）❑仅适用于不带进入及起动许可的车辆❑插头座 1112 - 供电继电器，总线端 50 -J682-❑继电器序列号（433）❑仅适用于带进入及起动许可的车辆❑插头座 1213 - 燃油泵继电器 -J17-❑继电器序列号（449）❑仅适用于带 1.6 l 发动机的车辆❑插头座 13/214 - 空调器继电器 -J32-❑继电器序列号（126）❑插头座 1415 - 主继电器 -J271-❑继电器序列号（648）❑插头座 15。

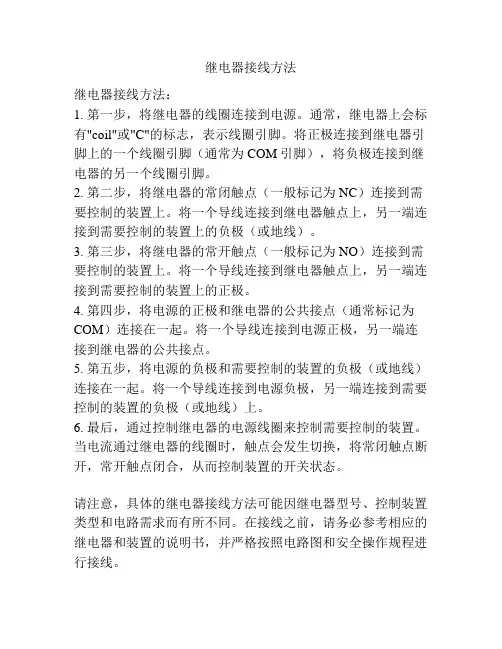

继电器接线方法
继电器接线方法：
1. 第一步，将继电器的线圈连接到电源。

通常，继电器上会标有"coil"或"C"的标志，表示线圈引脚。

将正极连接到继电器引脚上的一个线圈引脚（通常为COM引脚），将负极连接到继电器的另一个线圈引脚。

2. 第二步，将继电器的常闭触点（一般标记为NC）连接到需要控制的装置上。

将一个导线连接到继电器触点上，另一端连接到需要控制的装置上的负极（或地线）。

3. 第三步，将继电器的常开触点（一般标记为NO）连接到需要控制的装置上。

将一个导线连接到继电器触点上，另一端连接到需要控制的装置上的正极。

4. 第四步，将电源的正极和继电器的公共接点（通常标记为COM）连接在一起。

将一个导线连接到电源正极，另一端连接到继电器的公共接点。

5. 第五步，将电源的负极和需要控制的装置的负极（或地线）连接在一起。

将一个导线连接到电源负极，另一端连接到需要控制的装置的负极（或地线）上。

6. 最后，通过控制继电器的电源线圈来控制需要控制的装置。

当电流通过继电器的线圈时，触点会发生切换，将常闭触点断开，常开触点闭合，从而控制装置的开关状态。

请注意，具体的继电器接线方法可能因继电器型号、控制装置类型和电路需求而有所不同。

在接线之前，请务必参考相应的继电器和装置的说明书，并严格按照电路图和安全操作规程进行接线。

仪表/驾驶信息/喇叭电路示意图组合仪表电路图1．主保险丝 7．水温表 13．ABS控制模块 19．机油压力开关 25．钥匙遗忘开关 2．仪表保险丝 8.里程表 14．油量传感器 20．前照灯继电器 *1.串行通讯 3．组合开关 9．倒车灯 15．ECM 21．驾驶员侧车门开关4．转速表 10．制动液液位开关 16．SDM 22．其他车门开关5．速度表 11．驻车制动开关 17．座椅安全带开关23．CPU6．油量表 12.VSS/TCM 18．发电机 24．TCM从仪表侧插接件的端子排列接线头 线颜色 线路 接线头 线颜色 线路G20-1 —— —— G21-1 白色 至ECM（水温报警信号）G20-2 黑色/橙色 接地 (发动机接地) G21-2 —— ——G20-3 —— —— G21-3 —— ——G20-4 红色/蓝色 夜光指示 G21-4 —— ——G20-5 棕色 至组合开关（后雾灯）G21-5 白色/蓝色 至发电机G20-6 粉红色 至ECM（防盗指示灯控G21-6 灰色 至机油压力开关制）G20-7 红色/黑色 至制动液位开关和驻G21-7 —— ——车制动开关G20-8 黄色/绿色 至ABS控制模块（ABSG21-8 —— ——工作指示灯）G20-9 黄色/红色 至A/B控制器 G21-9 红色 至组合开关（远光开关）G20-10 粉红色/绿色 至ABS控制模块(EBDG21-10 —— ——警告指示灯)G20-11 蓝色/黄色 至组合开关（右转）G21-11 浅绿/黑色 至ECM（转速表信号） G20-12 红色/绿色 至ECM（巡航开关信G21-12 紫色 至ECM(车速信号)号）G21-13 绿色/橙色 至ECM（水温表）G20-13 橙色/蓝色 至EPS控制器（助力转向报警指示信号）G20-14 —— —— G21-14 —— ——G20-15 蓝色/橙色 至钥匙遗忘开关 G21-15 黑色/红色 至点火开关G20-16 黄色/绿色 至ECM（MIL控制信号）G21-16 白色/红色 至主保险丝G20-17 黑色/黄色 至驾驶员侧车门开关G21-17 —— ——G20-18 黑色/白色 至其他车门开关 G21-18 黑色 接地（车身接地）G20-19 黄色 至油量传感器 G21-19 蓝色 诊断线G20-20 棕色/白色 至座椅安全带开关 G21-20 绿色/红色 至组合开关（左转）G21-21 白色/绿色 至主保险丝G21-22 —— ——部件布置音响系统部件布置A:对于二厢车型 2.前门扬声器5. 天线馈线 8.玻璃天线 B 对于三厢车型 3. 对于二厢车型后扬声器6.天线9.天线适配器 1. 收放机总成4. 对于三厢车型后扬声器：放白色衬垫的扬声器嵌入车的背部7.底座装有天线适配器的天线故障诊断信息和步骤车速表和VSS 故障诊断故障现象 可能的原因修理方法ABS 故障参照第1A 部分“DTC PO500(NO.16)：车速传感器（VSS）故障” 检查VSS 连接至ABS 的线束断路或短路 修理电路 车速表不工作或不能正常工作组合仪表故障 更换组合仪表油量表故障诊断故障现象可能的原因修理方法保险丝烧断更换保险丝，并检查是否短路燃油液面高度传感器故障参照“燃油液面高度传感器检查” 检查燃油液面高度传感器 连接燃油液面高度传感器的线束断路或短路修理电路 油量表显示不工作或者不能正常工作组合仪表故障更换组合仪表燃油量少警示灯故障诊断故障现象可能的原因修理方法组合仪表故障更换组合仪表燃油液面高度传感器故障参照“燃油液面高度传感器检查”，检查燃油液面高度传感器 当燃油液面高度比规定值低时，燃油量少警示灯不亮组合仪表和燃油液面高度传感器之间的线束断路或短路 修理电路燃油量少 加注燃油 组合仪表故障更换组合仪表燃油液面高度传感器故障参照“燃油液面高度传感器检查”， 检查燃油液面高度传感器 燃油量少警示灯一直亮连接燃油液面高度传感器的线束断路修理电路机油压力警报灯故障诊断故障现象可能的原因修理方法机油压力开关故障 参照“机油压力开关即车检查” 检查机油压力开关 导线或接地不良 修理线路发动机关闭，点火开关旋至ON 位置，机油压力警报灯不亮组合仪表故障 更换组合仪表机油压力开关故障 参照“机油压力开关即车检查” 检查机油压力开关 导线或接地不良 修理线路机油压力警报灯一直亮组合仪表故障更换组合仪表制动和驻车制动器警报灯故障诊断故障现象可能的原因修理方法制动液液位开关故障 参照“制动液液位开关检查” 检查制动液液位开关驻车制动器开关故障 参照“驻车制动开关检查” 检查驻车制动器开关 导线或接地不良 修理线路 组合仪表故障 更换组合仪表当制动液低于标准或驻车制动器刹住或起动（仅对装有ABS 汽车），制动警报灯不亮ABS 故障参照第4E 部分“ABS 检查”制动液液位开关故障 参照“制动液液位开关检查” 检查制动液液位开关驻车制动器开关故障 参照“停车制动开关检查” 检查驻车制动开关EBD 系统故障 参照第4E 部分“EBD 警报灯检查” 导线或接地不良 修理线路 制动警报灯一直亮组合仪表故障更换组合仪表座椅安全带警报灯（如配备）故障诊断故障现象可能的原因修理方法组合仪表故障更换组合仪表座椅安全带开关故障 参照第8A 部分“前座椅安全带检查” 检查座椅安全带开关 座椅安全带警报灯不亮导线或接地不良修理线路座椅安全带开关故障 参照第8A 部分“前座椅安全带检查” 检查座椅安全带开关 导线或接地不良 修理线路 座椅安全带警报灯一直亮组合仪表故障更换组合仪表点火开关钥匙遗忘和灯遗忘警报峰鸣器故障诊断故障现象 可能的原因修理方法驾驶员侧门开关故障 参照“车门开关（前/后门）检查” 检查车门开关保险丝烧断更换保险丝，检查是否短路 保险丝和组合仪表之间的线束断路 修理线路 导线或接地不良 修理线路 点火开关钥匙遗忘或灯遗忘，警报峰鸣器没有声音组合仪表故障 更换组合仪表故障现象可能的原因修理方法保险丝烧坏 更换保险丝，并检查是否短路点火开关故障 参照“点火开关检查”检查点火开关 点烟器故障检查点烟器 点烟器不工作导线或接地不良修理线路喇叭故障诊断故障现象可能的原因修理方法保险丝烧坏 更换保险丝，并检查是否短路 喇叭开关故障 检查喇叭开关 喇叭继电器故障 检查喇叭继电器 喇叭故障更换喇叭 喇叭不工作导线或接地不良修理线路信息显示器（如配备）故障诊断注意：温度计显示的是前保险杠后面的空气温度。
