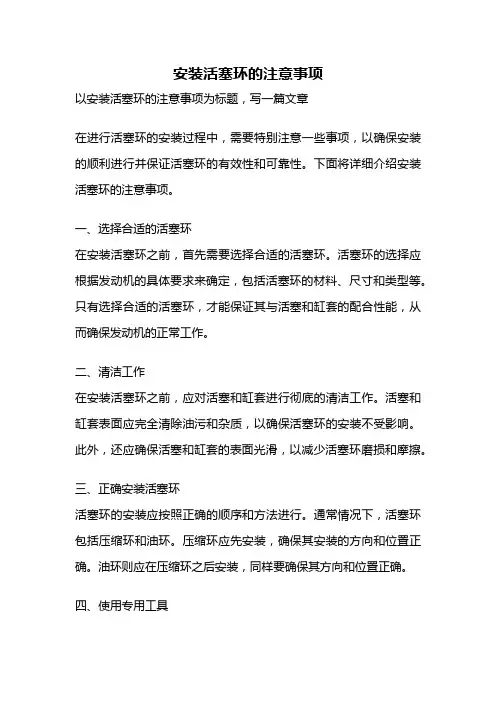

安装活塞环的注意事项以安装活塞环的注意事项为标题，写一篇文章在进行活塞环的安装过程中，需要特别注意一些事项，以确保安装的顺利进行并保证活塞环的有效性和可靠性。
下面将详细介绍安装活塞环的注意事项。
一、选择合适的活塞环在安装活塞环之前，首先需要选择合适的活塞环。
活塞环的选择应根据发动机的具体要求来确定，包括活塞环的材料、尺寸和类型等。
只有选择合适的活塞环，才能保证其与活塞和缸套的配合性能，从而确保发动机的正常工作。
二、清洁工作在安装活塞环之前，应对活塞和缸套进行彻底的清洁工作。
活塞和缸套表面应完全清除油污和杂质，以确保活塞环的安装不受影响。
此外，还应确保活塞和缸套的表面光滑，以减少活塞环磨损和摩擦。
三、正确安装活塞环活塞环的安装应按照正确的顺序和方法进行。
通常情况下，活塞环包括压缩环和油环。
压缩环应先安装，确保其安装的方向和位置正确。
油环则应在压缩环之后安装，同样要确保其方向和位置正确。
四、使用专用工具在安装活塞环时，应使用专用工具。
这些工具可以帮助将活塞环正确地安装到活塞槽中，并确保活塞环的张力合适。
使用专用工具可以减少人为错误，提高安装效率和质量。
五、检查活塞环的状态在安装活塞环之前，应仔细检查活塞环的状态。
活塞环应无裂纹、变形或其他损坏，否则应及时更换。
此外，还应检查活塞环的张力是否合适，以确保其紧密贴合活塞和缸套，避免漏气和磨损。
六、遵循厂家要求在安装活塞环时，应遵循厂家的要求和建议。
不同类型的发动机和活塞环可能有不同的安装要求，因此应仔细阅读相关的技术资料和说明书，以确保安装的准确性和可靠性。
七、注意安全事项在进行活塞环的安装过程中，应注意安全事项。
首先，应确保工作区域干净整洁，避免杂物和油污等对安装过程的干扰。
其次，应佩戴适当的个人防护装备，包括手套和眼镜，以防止意外伤害。
总结：安装活塞环是发动机维修中重要的步骤之一，需要特别注意一些事项。
正确选择合适的活塞环、进行彻底的清洁工作、正确安装活塞环、使用专用工具、检查活塞环的状态、遵循厂家要求和注意安全事项，这些都是安装活塞环时需要注意的关键点。

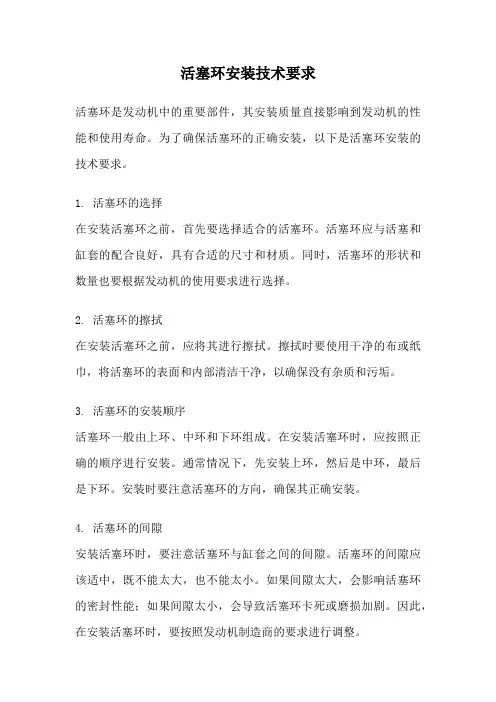

活塞环安装技术要求活塞环是发动机中的重要部件，其安装质量直接影响到发动机的性能和使用寿命。
为了确保活塞环的正确安装，以下是活塞环安装的技术要求。
1. 活塞环的选择在安装活塞环之前，首先要选择适合的活塞环。
活塞环应与活塞和缸套的配合良好，具有合适的尺寸和材质。
同时，活塞环的形状和数量也要根据发动机的使用要求进行选择。
2. 活塞环的擦拭在安装活塞环之前，应将其进行擦拭。
擦拭时要使用干净的布或纸巾，将活塞环的表面和内部清洁干净，以确保没有杂质和污垢。
3. 活塞环的安装顺序活塞环一般由上环、中环和下环组成。
在安装活塞环时，应按照正确的顺序进行安装。
通常情况下，先安装上环，然后是中环，最后是下环。
安装时要注意活塞环的方向，确保其正确安装。
4. 活塞环的间隙安装活塞环时，要注意活塞环与缸套之间的间隙。
活塞环的间隙应该适中，既不能太大，也不能太小。
如果间隙太大，会影响活塞环的密封性能；如果间隙太小，会导致活塞环卡死或磨损加剧。
因此，在安装活塞环时，要按照发动机制造商的要求进行调整。
5. 活塞环的定位活塞环在安装时要确保其正确的定位。
活塞环应该与活塞上的环槽对应，同时还要注意活塞环的上下方向。
如果活塞环没有正确定位，会导致活塞环的磨损和失效。
6. 活塞环的压缩在安装活塞环时，需要使用活塞环压缩工具将活塞环压缩到适当的尺寸，以便安装到缸套中。
活塞环压缩时要均匀施力，避免过度压缩或不足压缩。
7. 活塞环的检查在安装活塞环之前，应对活塞环进行检查。
检查活塞环是否有损坏、变形或磨损的情况。
如果发现问题，应及时更换新的活塞环。
8. 活塞环的润滑在安装活塞环之前，要确保活塞环和缸套的表面充分润滑。
可以使用润滑油或专用的活塞环润滑剂来涂抹活塞环和缸套表面，以减少活塞环与缸套的摩擦。
通过以上的技术要求，可以保证活塞环的正确安装。
正确安装的活塞环能够提高发动机的密封性能，减少磨损和故障的发生，延长发动机的使用寿命。
因此，在进行发动机维修或更换活塞环时，务必严格按照上述要求进行操作，以确保发动机的正常运行。

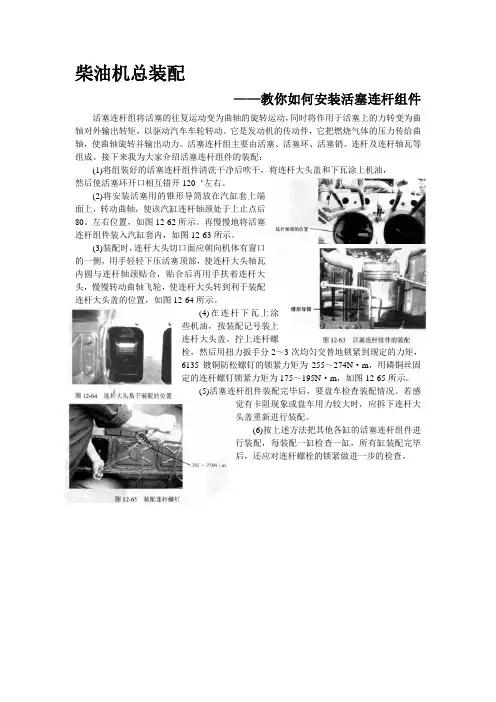

柴油机总装配——教你如何安装活塞连杆组件活塞连杆组将活塞的往复运动变为曲轴的旋转运动，同时将作用于活塞上的力转变为曲轴对外输出转矩，以驱动汽车车轮转动。
它是发动机的传动件，它把燃烧气体的压力传给曲轴，使曲轴旋转并输出动力。
活塞连杆组主要由活塞、活塞环、活塞销、连杆及连杆轴瓦等组成。
接下来我为大家介绍活塞连杆组件的装配：(1)将组装好的活塞连杆组件清洗干净后吹干，将连杆大头盖和下瓦涂上机油，然后使活塞环开口相互错开120‘左右。
(2)将安装活塞用的锥形导筒放在汽缸套上端面上，转动曲轴，使该汽缸连杆轴颈处于上止点后80。
左右位置，如图12-62所示。
再慢慢地将活塞连杆组件装入汽缸套内，如图12-63所示。
(3)装配时，连杆大头切口面应朝向机体有窗口的一侧，用手轻轻下压活塞顶部，使连杆大头轴瓦内圆与连杆轴颈贴合，贴合后再用手扶着连杆大头，慢慢转动曲轴飞轮，使连杆大头转到利于装配连杆大头盖的位置，如图12-64所示。
(4)在连杆下瓦上涂些机油，按装配记号装上连杆大头盖。
拧上连杆螺栓，然后用扭力扳手分2～3次均匀交替地锁紧到规定的力矩，6135镀铜防松螺钉的锁紧力矩为255～274N·m，用磷铜丝固定的连杆螺钉锁紧力矩为175～195N·m，如图12-65所示。
(5)活塞连杆组件装配完毕后，要盘车检查装配情况。
若感觉有卡阻现象或盘车用力较大时，应拆下连杆大头盖重新进行装配。
(6)按上述方法把其他各缸的活塞连杆组件进行装配，每装配一缸检查一缸，所有缸装配完毕后，还应对连杆螺栓的锁紧做进一步的检查。

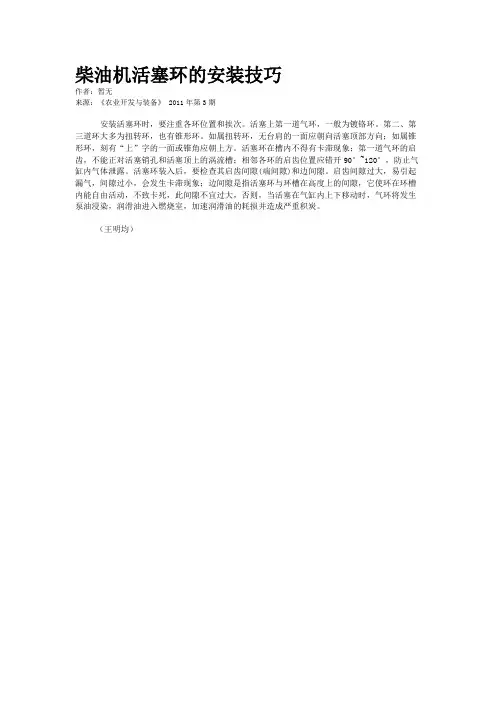

柴油机活塞环的安装技巧
作者：暂无
来源：《农业开发与装备》 2011年第3期
安装活塞环时，要注重各环位置和挨次。
活塞上第一道气环，一般为镀铬环。
第二、第三道环大多为扭转环，也有锥形环。
如属扭转环，无台肩的一面应朝向活塞顶部方向；如属锥形环，刻有“上”字的一面或锥角应朝上方。
活塞环在槽内不得有卡滞现象；第一道气环的启齿，不能正对活塞销孔和活塞顶上的涡流槽；相邻各环的启齿位置应错开90°~120°，防止气缸内气体泄露。
活塞环装入后，要检查其启齿间隙(端间隙)和边间隙。
启齿间隙过大，易引起漏气，间隙过小，会发生卡滞现象；边间隙是指活塞环与环槽在高度上的间隙，它使环在环槽内能自由活动，不致卡死，此间隙不宜过大，否则，当活塞在气缸内上下移动时，气环将发生泵油浸染，润滑油进入燃烧室，加速润滑油的耗损并造成严重积炭。
（王明均）。
活塞环更换全攻略(1)从表面上看，活塞环如图1所示貌似简单，是一个具有开口弹性的环体。
但别小瞧了这个零件，只要发动机一启动，活塞环即始终在高温、高压条件下工作，是发动机所有构件中惟一一个做三个方向运动如图2所示，即轴向运动、径向运动和旋转运动（二冲程机型除外）的一个非常重要的易损零件。
其主要功能是密封气缸和燃烧室，确保其有充足的压缩压力，在发动机的正常运行中起着非常重要的作用，同时也是工作条件最为苛刻的零件。
为此，本文就活塞环的结构特点，检查方法与规范操作及注意要点进行探讨，供维修服务人员参考。
1 活塞环的结构特点摩托车发动机用活塞环主要由桶面环、锥面形环和组合油环组成，具体结构特点如下所述：1.1 桶面环桶面环通常被用作第一道活塞环如图3所示，由于环的工作温度很高（约300 ℃），常常将第一道桶面气环的工作表面进行多孔镀铬处理。
对活塞环的桶面度来说，随着活塞的上下运动，桶形圆弧间隙中的机油被加速，从而提高了油压，这样既保证了油膜润滑，又防止了活塞环与缸壁间的漏气。
因此，不管桶面环在环槽内文/微 波12054055如何摆动，桶面总能与气缸壁形成密封带，有利于润滑油膜的形成。
1.2 锥面形环锥面形环一般作为第二道活塞环如图4所示。
锥面形环的外圆为锥面形，在日本JASO 标准中规定，第二道压缩环的锥角由1°～1°30'（若在第一道压缩环采用，则锥角从20'～60'）。
锥面环的外圆切出一个锥角，只有环的下平面有0.2～0.6 mm 宽一段是圆柱面。
因此，锥面环和气缸壁接触也是很狭小的一条密封带。
同时，它还起着辅助向下刮油、向上布油的作用。
因此，减少了与气缸壁滑动面的接触面积，使其接触压力得以提高，从而改善了运转初期的磨合性，并在短期内能够稳定机油消耗量和减少漏气。
锥面环在活塞上升行程中，不会损坏油膜，而是像雪橇那样在油膜上滑过如图5所示，并在环的下方留下油膜（称液体润滑）。

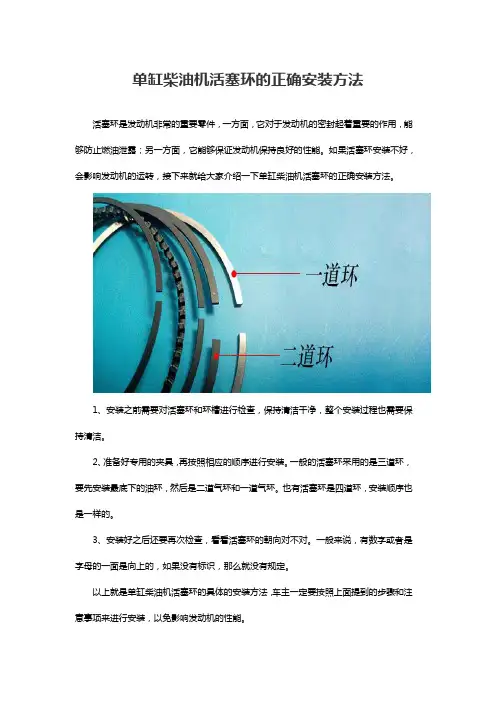

单缸柴油机活塞环的正确安装方法活塞环是发动机非常的重要零件，一方面，它对于发动机的密封起着重要的作用，能够防止燃油泄露；另一方面，它能够保证发动机保持良好的性能。
如果活塞环安装不好，会影响发动机的运转，接下来就给大家介绍一下单缸柴油机活塞环的正确安装方法。
1、安装之前需要对活塞环和环槽进行检查，保持清洁干净，整个安装过程也需要保持清洁。
2、准备好专用的夹具，再按照相应的顺序进行安装。
一般的活塞环采用的是三道环，要先安装最底下的油环，然后是二道气环和一道气环。
也有活塞环是四道环，安装顺序也是一样的。
3、安装好之后还要再次检查，看看活塞环的朝向对不对。
一般来说，有数字或者是字母的一面是向上的，如果没有标识，那么就没有规定。
以上就是单缸柴油机活塞环的具体的安装方法，车主一定要按照上面提到的步骤和注意事项来进行安装，以免影响发动机的性能。

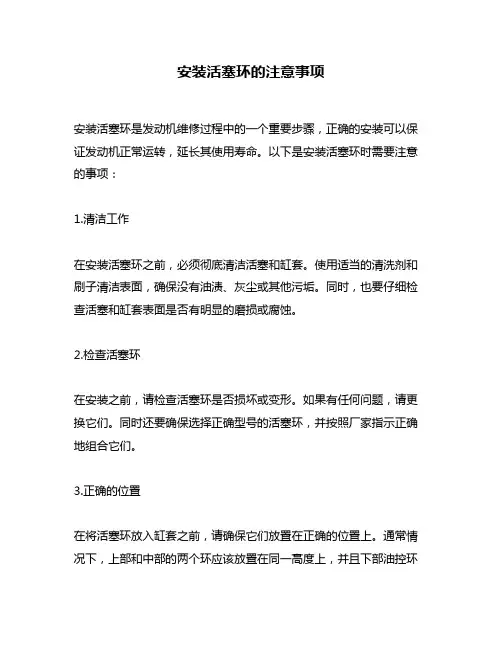

安装活塞环的注意事项安装活塞环是发动机维修过程中的一个重要步骤，正确的安装可以保证发动机正常运转，延长其使用寿命。
以下是安装活塞环时需要注意的事项：1.清洁工作在安装活塞环之前，必须彻底清洁活塞和缸套。
使用适当的清洗剂和刷子清洁表面，确保没有油渍、灰尘或其他污垢。
同时，也要仔细检查活塞和缸套表面是否有明显的磨损或腐蚀。
2.检查活塞环在安装之前，请检查活塞环是否损坏或变形。
如果有任何问题，请更换它们。
同时还要确保选择正确型号的活塞环，并按照厂家指示正确地组合它们。
3.正确的位置在将活塞环放入缸套之前，请确保它们放置在正确的位置上。
通常情况下，上部和中部的两个环应该放置在同一高度上，并且下部油控环应该比上部两个高一些。
4.不要弯曲在将活塞环放入缸套时，请不要弯曲它们。
这可能会导致它们无法完全接触到缸套表面，从而影响密封性能。
5.使用活塞环安装器对于较大的活塞环，最好使用专门的活塞环安装器。
这可以确保它们被正确地压缩并放入缸套中。
6.注意方向在安装活塞环时，请注意它们的方向。
通常情况下，上部和中部的两个环应该朝着活塞顶部，而下部油控环则应朝着底部。
7.不要叠加请勿将多个活塞环叠加在一起。
这会导致它们无法正确地密封，并可能导致发动机故障。
8.检查间隙在安装完毕后，请仔细检查活塞环与缸套之间的间隙。
如果间隙过大或过小，都会影响发动机性能。
因此，请务必按照厂家指示正确地调整间隙。
总之，在安装活塞环时，请务必小心谨慎，并按照上述建议进行操作。
只有这样才能确保发动机正常运转，并延长其使用寿命。
活塞安装及使用活塞是内燃机的重要零部件之一，它在发动机运转时起着关键性的作用。
正确安装和使用活塞，不仅可以确保发动机的正常运转，还可以延长发动机的使用寿命。
本文将从安装和使用两个方面进行详细介绍。
一、活塞的安装1.准备工作在安装活塞之前，需要对发动机进行全面的检查和清洁。
清洁发动机可以去除积累在活塞和缸套之间的油渍和碎屑，避免在安装过程中对活塞和缸套造成损害。
2.检查活塞和缸套在安装活塞之前，需要检查活塞和缸套的磨损情况。
如果活塞和缸套的磨损超过规定范围，就需要更换新的活塞和缸套。
此外，还需要检查活塞环的磨损情况，必要时需要更换新的活塞环。
3.安装活塞将活塞环按照正确的顺序安装在活塞上。
然后将活塞轴销涂上润滑油，将活塞轴销插入活塞孔中。
最后将活塞轴销卡环压入卡环槽中，注意不要损坏活塞轴销卡环。
4.安装连杆和曲轴将连杆和活塞连接起来，然后将曲轴和连杆连接起来。
在安装过程中，需要确保各部件的配合间隙符合规定范围。
二、活塞的使用1.启动发动机在启动发动机之前，需要确保发动机冷却液和机油充足。
启动发动机时，需要按照正确的启动顺序进行操作。
在发动机启动后，需要让发动机运转一段时间，使各部件达到正常工作温度。
2.加速和减速在加速和减速过程中，需要注意发动机的转速。
过高的转速会对发动机造成损害，过低的转速会导致发动机失去动力。
在加速和减速过程中，需要逐渐调整转速，避免急剧的变化。
3.维护保养在使用活塞过程中，需要定期进行维护保养。
定期更换机油和机滤器可以保证发动机的正常运转，更换空气滤清器可以避免发动机进气不畅。
此外，还需要定期检查活塞和缸套的磨损情况，必要时需要更换新的活塞和缸套。
总之，正确安装和使用活塞是确保发动机正常运转的关键。
在安装过程中，需要注意各部件的配合间隙和活塞环的安装顺序。
在使用过程中，需要注意发动机的转速，定期进行维护保养。
只有这样，才能保证发动机的长期稳定运转。

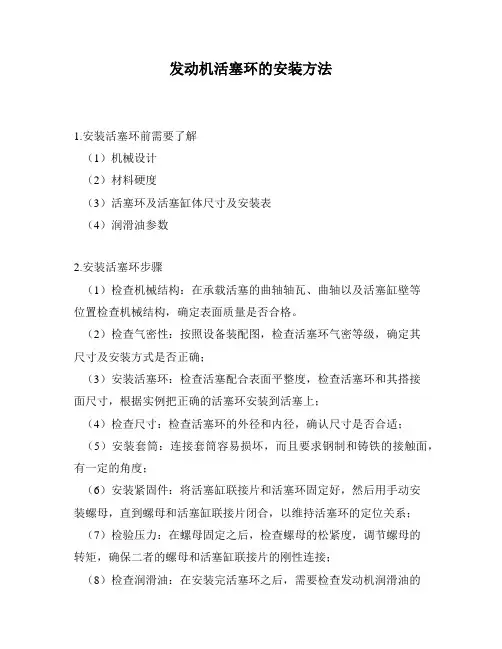

发动机活塞环的安装方法
1.安装活塞环前需要了解
（1）机械设计
（2）材料硬度
（3）活塞环及活塞缸体尺寸及安装表
（4）润滑油参数
2.安装活塞环步骤
（1）检查机械结构：在承载活塞的曲轴轴瓦、曲轴以及活塞缸壁等
位置检查机械结构，确定表面质量是否合格。
（2）检查气密性：按照设备装配图，检查活塞环气密等级，确定其
尺寸及安装方式是否正确；
（3）安装活塞环：检查活塞配合表面平整度，检查活塞环和其搭接
面尺寸，根据实例把正确的活塞环安装到活塞上；
（4）检查尺寸：检查活塞环的外径和内径，确认尺寸是否合适；（5）安装套筒：连接套筒容易损坏，而且要求钢制和铸铁的接触面，有一定的角度；
（6）安装紧固件：将活塞缸联接片和活塞环固定好，然后用手动安
装螺母，直到螺母和活塞缸联接片闭合，以维持活塞环的定位关系；（7）检验压力：在螺母固定之后，检查螺母的松紧度，调节螺母的
转矩，确保二者的螺母和活塞缸联接片的刚性连接；
（8）检查润滑油：在安装完活塞环之后，需要检查发动机润滑油的
性质，其中应当包括标号、密度及分析；
（9）完成安装：将发动机打上静压，完成安装活塞环，并进行新发
动机就地试车，以检查发动机就地试车性质，以确定设备正常使用。
安装发动机活塞环需要细心，关键是平衡机械结构、材料硬度和润滑
油参数三者之间的关系。
安装过程可分为九步：检查机械结构、检查
气密性、安装活塞环、检查尺寸、安装套筒、安装紧固件、检验压力、检查润滑油及完成安装等。
活塞环的安装过程涉及的相关参数很多，
必须在细节操作上严格把关，以确保发动机正常工作和给用户带来安全。

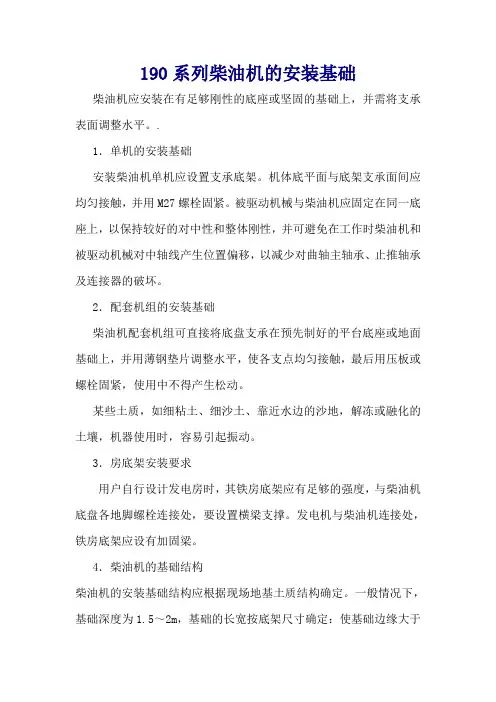

190系列柴油机的安装基础柴油机应安装在有足够刚性的底座或坚固的基础上，并需将支承表面调整水平。
.
1．单机的安装基础
安装柴油机单机应设置支承底架。
机体底平面与底架支承面间应均匀接触，并用M27螺栓固紧。
被驱动机械与柴油机应固定在同一底座上，以保持较好的对中性和整体刚性，并可避免在工作时柴油机和被驱动机械对中轴线产生位置偏移，以减少对曲轴主轴承、止推轴承及连接器的破坏。
2．配套机组的安装基础
柴油机配套机组可直接将底盘支承在预先制好的平台底座或地面基础上，并用薄钢垫片调整水平，使各支点均匀接触，最后用压板或螺栓固紧，使用中不得产生松动。
某些土质，如细粘土、细沙土、靠近水边的沙地，解冻或融化的土壤，机器使用时，容易引起振动。
3．房底架安装要求
用户自行设计发电房时，其铁房底架应有足够的强度，与柴油机底盘各地脚螺栓连接处，要设置横梁支撑。
发电机与柴油机连接处，铁房底架应设有加固梁。
4．柴油机的基础结构
柴油机的安装基础结构应根据现场地基土质结构确定。
一般情况下，基础深度为1.5～2m，基础的长宽按底架尺寸确定：使基础边缘大于
底架边缘约150mm。
基础底部应夯实。
浇注混凝土时，应按底座固定孔的位置预留出160mm×160mm×600mm的深孔,备固定地脚螺栓用。
在机器的周围通常应留出排污沟和放油槽，以便于排水、排油、排污。
柴油机基础不要设置在低洼处，以免外部的油、污染工作环境。
基础安装平面应保持平整，并校水平，以免引起底盘变形。
