190柴油机活塞环安装说明

活塞的正确安装方法1.引言1.1 概述活塞是内燃机中的一个重要组成部分，其正确的安装方法对于发动机的正常运行和性能至关重要。

本文将介绍活塞的正确安装方法，包括活塞的基本结构和安装方法。

活塞是发动机缸体内往复运动的零件，通常由铝合金或铸铁制成。

它的主要功能是将燃烧产生的气体压力转化为机械能，推动曲轴旋转，驱动发动机运转。

因此，活塞的正确安装是发动机能够高效运行和获得理想性能的关键。

在介绍活塞的正确安装方法之前，我们首先来了解一下活塞的基本结构。

活塞通常由头部、活塞杆、活塞环和活塞裙等部分组成。

头部是活塞的顶部，其中设有一个或多个火花塞孔以容纳火花塞。

活塞杆位于活塞的下部，与连杆连接，将活塞运动转化为曲轴运动。

活塞环是安装在活塞槽上的环形零件，用于密封燃烧室和润滑油，同时还能传递热量。

活塞裙是活塞的下部，通常采用油冷方式以有效散热。

了解了活塞的基本结构后，我们需要正确安装活塞以确保其发挥最佳性能。

首先，清洁活塞及相关部件，并检查其外观是否有损坏或磨损。

然后，涂抹润滑油将活塞轻轻安装在缸体内，确保活塞环的方向正确。

活塞环应采用正确的安装工具，均匀地安装在活塞槽内。

确保活塞的头部与气缸头的形状相匹配，以获得最佳的密封效果。

此外，还应仔细检查活塞与活塞杆的连接是否稳固，活塞杆的润滑情况以及活塞裙的散热效果。

活塞与连杆之间的连接必须牢固，以避免在高速旋转下的失效。

活塞杆应保持充分的润滑，以减少摩擦和磨损。

而活塞裙的散热效果则与整个发动机的散热性能有关，应保证活塞在高温环境下不易变形和损坏。

总之，活塞的正确安装方法对于发动机的正常运行和性能至关重要。

通过清洁、润滑和正确的安装方法，我们能够保证活塞能够高效地将压缩燃气转化为机械能，从而推动发动机的正常工作。

在安装活塞时，还应注意相关部件的质量和调整，确保各个组件的匹配性和可靠性。

只有这样，我们才能保证发动机的稳定性、可靠性和持久性。

文章结构是指文章的整体组织框架，包括引言、正文和结论三部分。

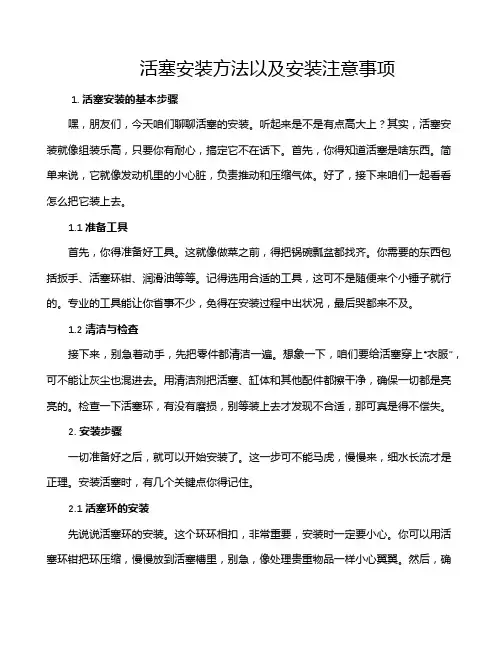

活塞安装方法以及安装注意事项1. 活塞安装的基本步骤嘿，朋友们，今天咱们聊聊活塞的安装。

听起来是不是有点高大上？其实，活塞安装就像组装乐高，只要你有耐心，搞定它不在话下。

首先，你得知道活塞是啥东西。

简单来说，它就像发动机里的小心脏，负责推动和压缩气体。

好了，接下来咱们一起看看怎么把它装上去。

1.1 准备工具首先，你得准备好工具。

这就像做菜之前，得把锅碗瓢盆都找齐。

你需要的东西包括扳手、活塞环钳、润滑油等等。

记得选用合适的工具，这可不是随便来个小锤子就行的。

专业的工具能让你省事不少，免得在安装过程中出状况，最后哭都来不及。

1.2 清洁与检查接下来，别急着动手，先把零件都清洁一遍。

想象一下，咱们要给活塞穿上“衣服”，可不能让灰尘也混进去。

用清洁剂把活塞、缸体和其他配件都擦干净，确保一切都是亮亮的。

检查一下活塞环，有没有磨损，别等装上去才发现不合适，那可真是得不偿失。

2. 安装步骤一切准备好之后，就可以开始安装了。

这一步可不能马虎，慢慢来，细水长流才是正理。

安装活塞时，有几个关键点你得记住。

2.1 活塞环的安装先说说活塞环的安装。

这个环环相扣，非常重要，安装时一定要小心。

你可以用活塞环钳把环压缩，慢慢放到活塞槽里，别急，像处理贵重物品一样小心翼翼。

然后，确保环的开口方向正确，不然可就玩大了，发动机一开，油烟四起，你可就成了“烟熏小子”。

2.2 活塞的安装接下来就是把活塞装进气缸了。

先给活塞涂点润滑油，帮助它顺利进出气缸。

然后小心翼翼地把活塞放进去，像放小宝贝一样，别一不小心摔了。

记得在安装过程中保持活塞与缸壁的垂直，别让它偏了，偏了可就麻烦大了。

3. 安装后的检查与注意事项活塞装好后，别急着开心，检查一下可不能少。

这一步就像考前复习，仔细检查一遍，总比考试时慌得一批强。

3.1 检查紧固情况先检查一下所有的紧固件，确保它们都牢牢地拧紧了。

松松垮垮的可不行，这就像没系好的鞋带，一脚下去，摔得你七荤八素。

用扭矩扳手检查一下，按照标准扭矩来，不然活塞可能会“抗议”，发出异响。

活塞安装方法活塞是内燃机中的重要零部件，其正确的安装方法直接关系到发动机的性能和寿命。

下面将介绍活塞的安装方法，希望能对大家有所帮助。

首先，准备工作。

在安装活塞之前，需要对活塞、活塞环、曲轴等部件进行清洁和检查。

确保活塞环的开口位置正确，活塞环的间隙符合要求，活塞与曲轴的配合间隙也要符合标准。

另外，还需要检查曲轴和连杆的轴颈是否有磨损或裂纹，确保活塞的安装环境良好。

其次，活塞环的安装。

活塞环的安装顺序很重要，一般来说，先安装第二环，然后是第一环，最后是油环。

在安装活塞环时，要确保开口位置在活塞上端，且活塞环的端部不能与活塞的轴向对准。

活塞环的端部应该相互错开一定的角度，这样可以减少气缸内的气体泄漏。

接着，活塞的安装。

在安装活塞时，首先需要在活塞销和活塞销孔上涂抹适量的润滑脂，以减少活塞销与活塞销孔之间的摩擦。

然后将活塞与连杆组合起来，确保连杆的轴承座与活塞销对准，活塞销的方向也要正确。

在安装活塞时，还需要注意活塞环的位置，确保活塞环的开口位置与气缸顶部错开一定的角度，以减少活塞环的泄漏。

最后，活塞的安装检查。

在安装完活塞后，需要进行相关的安装检查，包括活塞的上下摆动、连杆的轴向游隙、活塞环的间隙等。

确保所有的安装尺寸和间隙都符合标准要求。

另外，还需要对整个活塞系统进行试运转，确保活塞的安装是正确的，没有异常声音和摩擦。

总之，活塞的安装方法对发动机的性能和寿命有着重要的影响，因此在安装活塞时一定要严格按照标准流程进行操作，确保每一个细节都符合要求。

希望以上内容能对大家有所帮助，谢谢阅读！。

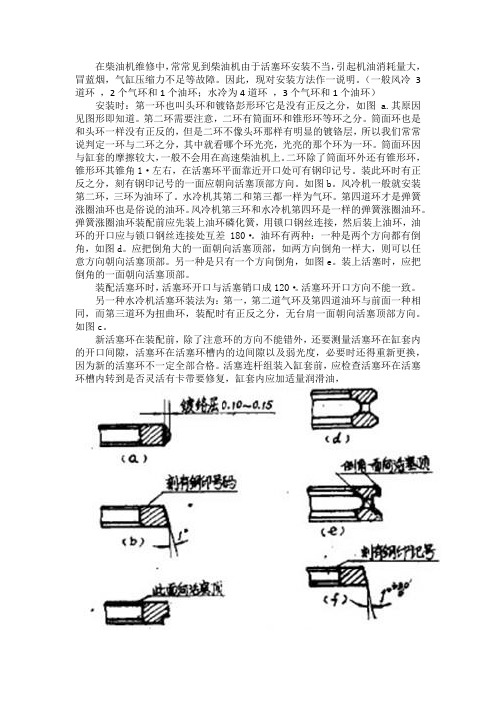

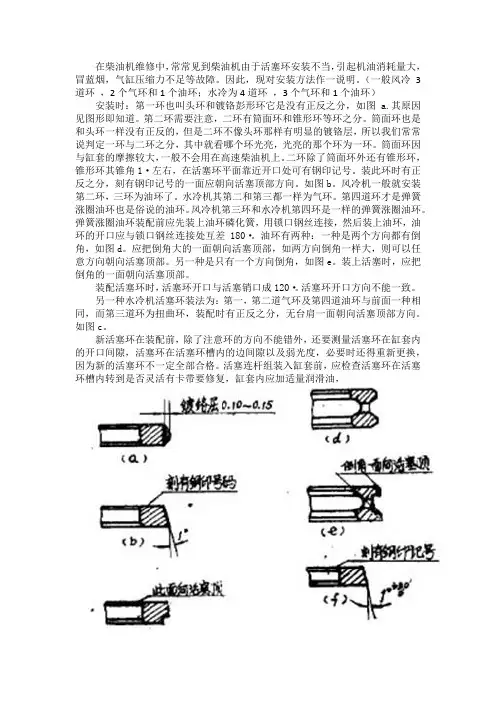

在柴油机维修中，常常见到柴油机由于活塞环安装不当，引起机油消耗量大，冒蓝烟，气缸压缩力不足等故障。

因此，现对安装方法作一说明。

（一般风冷3道环，2个气环和1个油环；水冷为4道环，3个气环和1个油环）安装时：第一环也叫头环和镀铬彭形环它是没有正反之分，如图 a.其原因见图形即知道。

第二环需要注意，二环有筒面环和锥形环等环之分。

筒面环也是和头环一样没有正反的，但是二环不像头环那样有明显的镀铬层，所以我们常常说判定一环与二环之分，其中就看哪个环光亮，光亮的那个环为一环。

筒面环因与缸套的摩擦较大，一般不会用在高速柴油机上。

二环除了筒面环外还有锥形环，锥形环其锥角1·左右，在活塞环平面靠近开口处可有钢印记号。

装此环时有正反之分，刻有钢印记号的一面应朝向活塞顶部方向。

如图b。

风冷机一般就安装第二环，三环为油环了。

水冷机其第二和第三都一样为气环。

第四道环才是弹簧涨圈油环也是俗说的油环。

风冷机第三环和水冷机第四环是一样的弹簧涨圈油环。

弹簧涨圈油环装配前应先装上油环磷化簧，用锁口钢丝连接，然后装上油环，油环的开口应与锁口钢丝连接处互差180·。

油环有两种：一种是两个方向都有倒角，如图d。

应把倒角大的一面朝向活塞顶部，如两方向倒角一样大，则可以任意方向朝向活塞顶部。

另一种是只有一个方向倒角，如图e。

装上活塞时，应把倒角的一面朝向活塞顶部。

装配活塞环时，活塞环开口与活塞销口成120·。

活塞环开口方向不能一致。

另一种水冷机活塞环装法为：第一，第二道气环及第四道油环与前面一种相同，而第三道环为扭曲环，装配时有正反之分，无台肩一面朝向活塞顶部方向。

如图c。

新活塞环在装配前，除了注意环的方向不能错外，还要测量活塞环在缸套内的开口间隙，活塞环在活塞环槽内的边间隙以及弱光度，必要时还得重新更换，因为新的活塞环不一定全部合格。

活塞连杆组装入缸套前，应检查活塞环在活塞环槽内转到是否灵活有卡带要修复，缸套内应加适量润滑油，（C）此信息为义高师傅所讲和加我个人理解所编辑出来的，希望与大家一起分享！。

柴油机活塞环的安装技巧
作者：暂无
来源：《农业开发与装备》 2011年第3期
安装活塞环时，要注重各环位置和挨次。

活塞上第一道气环，一般为镀铬环。

第二、第三道环大多为扭转环，也有锥形环。

如属扭转环，无台肩的一面应朝向活塞顶部方向；如属锥形环，刻有“上”字的一面或锥角应朝上方。

活塞环在槽内不得有卡滞现象；第一道气环的启齿，不能正对活塞销孔和活塞顶上的涡流槽；相邻各环的启齿位置应错开90°~120°，防止气缸内气体泄露。

活塞环装入后，要检查其启齿间隙(端间隙)和边间隙。

启齿间隙过大，易引起漏气，间隙过小，会发生卡滞现象；边间隙是指活塞环与环槽在高度上的间隙，它使环在环槽内能自由活动，不致卡死，此间隙不宜过大，否则，当活塞在气缸内上下移动时，气环将发生泵油浸染，润滑油进入燃烧室，加速润滑油的耗损并造成严重积炭。

（王明均）。

柴油机活塞环的更换与安装在柴油机的发动机过程中，活塞环扮演了重要的角色。

它能够保证活塞与气缸之间的密封性，以及控制油耗和排放。

因此，活塞环的更换与安装是必要的维护工作之一。

活塞环的类型在更换活塞环之前，需要了解不同类型的活塞环。

主要有以下几种类型：1.全环型（Full ring）：这种型号的活塞环可以完全围绕活塞周长，并与气缸壁接触。

它通常由一个或多个部分组成，完全围绕着活塞。

全环型活塞环可以分为汽油机型和柴油机型。

2.半环型（Half ring）：这种型号的活塞环只占活塞周长的一半。

半环型活塞环是的安装方式比全环型活塞环更方便，但密封性不如全环型活塞环好。

3.油环（Oil ring）：这种型号的活塞环用于控制活塞上的油。

油环有2-3个不同的部分组成：一个控制油的环和一个或两个批着油的环。

活塞环更换的原因1.磨损：活塞与气缸壁滑动时，活塞环会与气缸壁磨擦，长时间的磨擦会导致活塞环的磨损。

磨损会导致活塞环无法保持很好的密封性，从而影响发动机的正常工作。

2.裂纹：活塞环内部的温度和压力都极高，因此活塞环有可能出现裂纹。

裂纹会导致活塞环断裂，从而影响发动机的正常工作。

活塞环更换的步骤1.排放冷却系统：在更换活塞环之前，应先排放冷却系统内的冷却液，否则更换活塞环时会发生烫伤。

2.拆卸活塞及活塞杆：拆卸活塞及活塞杆是更换活塞环的必要步骤。

在拆卸活塞和活塞杆时，应小心操作，以免损坏它们。

3.拆下活塞环：拆下活塞环时，应注意标记活塞环的位置，以便于正确地安装新的活塞环。

4.安装新的活塞环：在安装新的活塞环时，应先将活塞环放入滑动管中，再将滑动管用锁紧钳固定在滑动杆上。

将滑动杆和活塞环插入活塞中，在插入前应在滑动杆处涂些润滑油。

插入活塞环时，应注意方向和位置，否则活塞环的要求将无法满足。

5.组装发动机：在更换完活塞环后，需要组装发动机。

组装发动机时应按照正确的顺序进行，尤其是部分需要预先装配到活塞杆上的小件。

活塞环更换的注意事项1.按照规定更换阀门：更换活塞环之前，应先了解发动机的规格和型号，以选购正确的活塞环。

活塞环更换全攻略(1)从表面上看，活塞环如图1所示貌似简单，是一个具有开口弹性的环体。

但别小瞧了这个零件，只要发动机一启动，活塞环即始终在高温、高压条件下工作，是发动机所有构件中惟一一个做三个方向运动如图2所示，即轴向运动、径向运动和旋转运动（二冲程机型除外）的一个非常重要的易损零件。

其主要功能是密封气缸和燃烧室，确保其有充足的压缩压力，在发动机的正常运行中起着非常重要的作用，同时也是工作条件最为苛刻的零件。

为此，本文就活塞环的结构特点，检查方法与规范操作及注意要点进行探讨，供维修服务人员参考。

1　活塞环的结构特点摩托车发动机用活塞环主要由桶面环、锥面形环和组合油环组成，具体结构特点如下所述：1.1　桶面环桶面环通常被用作第一道活塞环如图3所示，由于环的工作温度很高（约300 ℃），常常将第一道桶面气环的工作表面进行多孔镀铬处理。

对活塞环的桶面度来说，随着活塞的上下运动，桶形圆弧间隙中的机油被加速，从而提高了油压，这样既保证了油膜润滑，又防止了活塞环与缸壁间的漏气。

因此，不管桶面环在环槽内文/微　波12054055如何摆动，桶面总能与气缸壁形成密封带，有利于润滑油膜的形成。

1.2　锥面形环锥面形环一般作为第二道活塞环如图4所示。

锥面形环的外圆为锥面形，在日本JASO 标准中规定，第二道压缩环的锥角由1°～1°30'（若在第一道压缩环采用，则锥角从20'～60'）。

锥面环的外圆切出一个锥角，只有环的下平面有0.2～0.6 mm 宽一段是圆柱面。

因此，锥面环和气缸壁接触也是很狭小的一条密封带。

同时，它还起着辅助向下刮油、向上布油的作用。

因此，减少了与气缸壁滑动面的接触面积，使其接触压力得以提高，从而改善了运转初期的磨合性，并在短期内能够稳定机油消耗量和减少漏气。

锥面环在活塞上升行程中，不会损坏油膜，而是像雪橇那样在油膜上滑过如图5所示，并在环的下方留下油膜（称液体润滑）。

单缸柴油机活塞环的正确安装方法活塞环是发动机非常的重要零件，一方面，它对于发动机的密封起着重要的作用，能够防止燃油泄露；另一方面，它能够保证发动机保持良好的性能。

如果活塞环安装不好，会影响发动机的运转，接下来就给大家介绍一下单缸柴油机活塞环的正确安装方法。

1、安装之前需要对活塞环和环槽进行检查，保持清洁干净，整个安装过程也需要保持清洁。

2、准备好专用的夹具，再按照相应的顺序进行安装。

一般的活塞环采用的是三道环，要先安装最底下的油环，然后是二道气环和一道气环。

也有活塞环是四道环，安装顺序也是一样的。

3、安装好之后还要再次检查，看看活塞环的朝向对不对。

一般来说，有数字或者是字母的一面是向上的，如果没有标识，那么就没有规定。

以上就是单缸柴油机活塞环的具体的安装方法，车主一定要按照上面提到的步骤和注意事项来进行安装，以免影响发动机的性能。

活塞安装及使用活塞是内燃机的重要零部件之一，它在发动机运转时起着关键性的作用。

正确安装和使用活塞，不仅可以确保发动机的正常运转，还可以延长发动机的使用寿命。

本文将从安装和使用两个方面进行详细介绍。

一、活塞的安装1.准备工作在安装活塞之前，需要对发动机进行全面的检查和清洁。

清洁发动机可以去除积累在活塞和缸套之间的油渍和碎屑，避免在安装过程中对活塞和缸套造成损害。

2.检查活塞和缸套在安装活塞之前，需要检查活塞和缸套的磨损情况。

如果活塞和缸套的磨损超过规定范围，就需要更换新的活塞和缸套。

此外，还需要检查活塞环的磨损情况，必要时需要更换新的活塞环。

3.安装活塞将活塞环按照正确的顺序安装在活塞上。

然后将活塞轴销涂上润滑油，将活塞轴销插入活塞孔中。

最后将活塞轴销卡环压入卡环槽中，注意不要损坏活塞轴销卡环。

4.安装连杆和曲轴将连杆和活塞连接起来，然后将曲轴和连杆连接起来。

在安装过程中，需要确保各部件的配合间隙符合规定范围。

二、活塞的使用1.启动发动机在启动发动机之前，需要确保发动机冷却液和机油充足。

启动发动机时，需要按照正确的启动顺序进行操作。

在发动机启动后，需要让发动机运转一段时间，使各部件达到正常工作温度。

2.加速和减速在加速和减速过程中，需要注意发动机的转速。

过高的转速会对发动机造成损害，过低的转速会导致发动机失去动力。

在加速和减速过程中，需要逐渐调整转速，避免急剧的变化。

3.维护保养在使用活塞过程中，需要定期进行维护保养。

定期更换机油和机滤器可以保证发动机的正常运转，更换空气滤清器可以避免发动机进气不畅。

此外，还需要定期检查活塞和缸套的磨损情况，必要时需要更换新的活塞和缸套。

总之，正确安装和使用活塞是确保发动机正常运转的关键。

在安装过程中，需要注意各部件的配合间隙和活塞环的安装顺序。

在使用过程中，需要注意发动机的转速，定期进行维护保养。

只有这样，才能保证发动机的长期稳定运转。

单缸柴油机缸筒活塞环更换过程柴油机是一种常见的内燃机，广泛应用于各个领域。

而在柴油机的发动机中，缸筒活塞环是一个重要的部件，它直接影响着柴油机的工作效率和性能。

当缸筒活塞环出现损坏或磨损时，就需要及时更换，以保证柴油机的正常运行。

下面，就以单缸柴油机缸筒活塞环更换过程为标题，来详细介绍一下该过程。

一、准备工作在更换缸筒活塞环之前，首先需要准备好所需工具和材料。

常用的工具有扳手、活塞环卸载器、活塞环压缩器等，而材料则包括新的缸筒活塞环和柴油机润滑油。

二、拆卸旧活塞环需要将柴油机的缸盖和油底壳打开，以便进入缸筒内部。

然后，使用扳手将连接活塞与连杆的销轴销拆卸，将活塞从缸筒中取出。

接下来，使用活塞环卸载器将旧的活塞环从活塞槽中取出，注意不要损坏活塞槽。

三、清洁缸筒和活塞在更换缸筒活塞环之前，需要将缸筒和活塞清洁干净。

可以使用柴油或清洗剂擦拭缸筒内壁和活塞表面，去除污垢和沉积物。

同时，还要检查缸筒内壁和活塞是否有明显的磨损或损坏，如有需要及时修复或更换。

四、安装新活塞环在安装新的缸筒活塞环之前，需要先将活塞放入缸筒内，并使用活塞环压缩器将活塞环压缩。

然后，将新的活塞环放入活塞槽中，确保活塞环的开口与活塞槽的开口位置错开，以免造成漏气。

最后，松开活塞环压缩器，使活塞环自然展开，与缸筒壁紧密贴合。

五、安装活塞和缸盖在完成活塞环更换后，将活塞重新放入缸筒中，并使用扳手将连接活塞与连杆的销轴销装回。

确保销轴销安装牢固，以免在工作过程中松脱。

然后，将缸盖和油底壳重新安装，紧固螺栓。

六、润滑和测试当活塞和缸盖安装完毕后，需要在活塞上涂抹一层柴油机润滑油，以减少活塞在缸筒内的摩擦。

然后，可以进行柴油机的启动测试，检查更换活塞环后的工作效果和性能是否正常。

通过以上的步骤，就可以完成单缸柴油机缸筒活塞环的更换过程。

在进行该过程时，需要注意以下几点：1. 操作过程中要小心谨慎，避免损坏活塞和缸筒；2. 活塞环的选择要与柴油机的型号和规格相匹配；3. 在更换活塞环之前，最好先检查缸筒内壁和活塞是否有其他问题，如有需要及时修复。

发动机活塞环的安装方法
1.安装活塞环前需要了解
（1）机械设计
（2）材料硬度
（3）活塞环及活塞缸体尺寸及安装表
（4）润滑油参数
2.安装活塞环步骤
（1）检查机械结构：在承载活塞的曲轴轴瓦、曲轴以及活塞缸壁等
位置检查机械结构，确定表面质量是否合格。

（2）检查气密性：按照设备装配图，检查活塞环气密等级，确定其
尺寸及安装方式是否正确；
（3）安装活塞环：检查活塞配合表面平整度，检查活塞环和其搭接
面尺寸，根据实例把正确的活塞环安装到活塞上；
（4）检查尺寸：检查活塞环的外径和内径，确认尺寸是否合适；（5）安装套筒：连接套筒容易损坏，而且要求钢制和铸铁的接触面，有一定的角度；
（6）安装紧固件：将活塞缸联接片和活塞环固定好，然后用手动安
装螺母，直到螺母和活塞缸联接片闭合，以维持活塞环的定位关系；（7）检验压力：在螺母固定之后，检查螺母的松紧度，调节螺母的
转矩，确保二者的螺母和活塞缸联接片的刚性连接；
（8）检查润滑油：在安装完活塞环之后，需要检查发动机润滑油的
性质，其中应当包括标号、密度及分析；
（9）完成安装：将发动机打上静压，完成安装活塞环，并进行新发
动机就地试车，以检查发动机就地试车性质，以确定设备正常使用。

安装发动机活塞环需要细心，关键是平衡机械结构、材料硬度和润滑
油参数三者之间的关系。

安装过程可分为九步：检查机械结构、检查
气密性、安装活塞环、检查尺寸、安装套筒、安装紧固件、检验压力、检查润滑油及完成安装等。

活塞环的安装过程涉及的相关参数很多，
必须在细节操作上严格把关，以确保发动机正常工作和给用户带来安全。

书山有路勤为径；学海无涯苦作舟
发动机活塞环的安装
发动机活塞环的安装
（1）检查活塞环间隙。

在安装活塞环前应首先检查环在气缸中的开口间隙及环的侧隙。

将活塞
环装入气缸，用一个活塞将环推到气缸中活塞行程底部，用厚薄规测量活塞环开口间隙，应符合要求。

如果不符合要求则应更换活塞环，不允许加工活塞环。

（2）装配顺序。

将选配好的活塞与活塞环擦净，用活塞环钳子将活塞环装配到相应的各
缸活塞环槽上。

认准活塞环朝上的一面。

用活塞环钳子依次装上油环、第二道气环、第一道气环。

加少量润滑油，如图4所示，三道活塞环的端口互错120°，以防开口重叠时，混合气从开口处串入曲轴箱内，影响发动
机的动力性和润滑油的质量。

安装时应注意：
桑塔纳发动机应将镀铅环装在第一道环槽内，活塞环上有“TOP”记号
的一面必须朝上安装。

专注下一代成长，为了孩子。

三个活塞环安装方法
一、按顺序安装法：
1. 首先，将第一个活塞环轻轻地从活塞环槽滑入。

2. 将第二个活塞环的一个端口对齐到活塞环槽的一侧。

3. 延着圆周方向慢慢滑动活塞环，直到将其完全安装到活塞环槽中。

4. 最后，将第三个活塞环的一个端口对齐到活塞环槽的另一侧。

5. 同样地，延着圆周方向慢慢滑动活塞环，直到将其完全安装到活塞环槽中。

二、菱形交替安装法：
1. 首先，将第一个活塞环的一个端口对齐到活塞环槽的一侧。

2. 将第二个活塞环的一个端口对齐到活塞环槽的另一侧。

3. 继续交替安装活塞环，直到将其完全安装到活塞环槽中。

4. 确保每个活塞环的间隙与活塞环槽相对应。

三、斜角交替安装法：
1. 首先，将第一个活塞环的一个端口对齐到活塞环槽的一侧。

2. 将第二个活塞环略微倾斜地安装到活塞环槽中，使其与第一个活塞环形成交叉角度。

3. 类似地，将第三个活塞环略微倾斜地安装到活塞环槽中，使其与前两个活塞环形成交叉角度。

4. 按照这个交替的斜角安装方法，继续安装剩余的活塞环。

注意：无论使用哪种安装方法，都要确保活塞环安装正确，不得翻转或损坏活塞环。

[说明]活塞、活塞环标记分析、活塞环的安装项目名称:活塞、活塞环标记分析、活塞环的安装成绩: 班级: 姓名: 学号: 设备:活塞环拆装钳毛刷汽油材料:活塞、活塞环步骤:1 资料查阅:汽车维修手册，汽车构造2 活塞标记分析(1)识别:活塞顶上有无无缺口、圆点、字母等痕迹或在活塞小轴座附近或在活塞底裙边上。

在连杆看连杆的瓦盖和连杆上有无突或凹陷下去的小坑或字母等如下图所示:(2)安装:因为受力点和摩擦系数的不同，在铸造和喷涂时所使用的材料也不一样所以这些标记在装配时一律朝向机体的前方3 活塞的安装(1) 用螺丝刀将新卡环安装在活塞销孔的一段(2) 逐渐加热活塞至80-90?(3)对准活塞和连杆上的朝前标记并用拇指推入活塞(4)使用螺丝刀在活塞销孔的另一端安装一个新卡环如下图所示:4 活塞环标记分析(1)识别:活塞环标记 GB/T 1149.1—94规定:所有要求有安装方向的活塞环应在上侧面，即接近燃烧室的侧面加以标志。

在上侧面标志的环包括:锥面环、内倒角、外切台环、鼻形环、楔形环和要求安装方向的油环，环的上侧面均有标记。

(2)装配:标记的一面应朝上(要按标记说明来装配)。

如果没有标记，应从环的断面形状来掌握:若活塞环的断面带有“内切口”的为第一道环，安装时“切口面”朝上。

活塞环的断面带有“外切口”的为第二道、第三道环，安装时“切口面”应朝下。

装反会导致发动机烧机油。

5 活塞环的安装(1)清洗干净零部件(活塞、活塞环)(2) 用专业工具把活塞环装入环槽中:把组合油环装入油槽中，第二道气环记号朝上装入第二道环槽，第一道气环朝上装入第一道环槽，或内倒角朝上，外倒角朝下安装。

(3)把环口摆动到正确位置第一道气环口朝向活塞侧压力较小一边，与活塞销成45度，第二道环口与第一道环口相隔180度，油环的保持架接口与活塞销成90度，第一道油环开口于第二道气环开口相隔90度，第二道油环开口与第一道油环开口相隔180度。

单缸柴油机缸筒活塞环更换过程一、引言单缸柴油机是一种常见的内燃机，其工作原理是通过柴油的燃烧来产生动力。

在柴油机中，缸筒和活塞环是关键的部件，它们直接影响着柴油机的性能和使用寿命。

当柴油机的缸筒活塞环出现磨损或损坏时，就需要及时更换，以保证柴油机的正常运行。

本文将介绍单缸柴油机缸筒活塞环更换的具体过程。

二、准备工作1. 确保柴油机处于停机状态，并且已经冷却至室温。

2. 准备好所需的工具和材料，包括扳手、活塞环拆卸工具、新的缸筒活塞环等。

三、拆卸原有的缸筒活塞环1. 移除柴油机的缸盖，将缸筒暴露出来。

2. 使用扳手拆卸活塞顶部的螺钉，将活塞与连杆分离。

3. 使用活塞环拆卸工具将原有的活塞环从活塞上拆卸下来。

注意，活塞环通常有两个或三个，需要逐个拆卸。

四、清洁和检查缸筒和活塞1. 使用清洁剂和刷子彻底清洁缸筒内壁和活塞顶部，去除积碳和污垢。

2. 仔细检查缸筒内壁和活塞顶部是否有明显的磨损或损坏。

如果有，建议更换新的缸筒或活塞。

五、安装新的缸筒活塞环1. 将新的活塞环放置在活塞环槽中，确保活塞环与槽口完全吻合。

2. 使用活塞环安装工具将活塞环压紧，确保其固定在活塞上。

六、组装柴油机1. 将活塞与连杆重新组装在一起，并拧紧螺钉。

2. 将缸盖安装回原位，并拧紧螺栓。

七、测试和调整1. 启动柴油机，观察其运行状态。

确保柴油机能够正常启动和运转。

2. 注意观察柴油机的排放情况和噪音，确保没有异常情况。

3. 如有需要，可以对柴油机进行调整，以达到最佳性能。

八、注意事项1. 在更换缸筒活塞环时，应严格按照柴油机生产厂家的要求和规范进行操作。

2. 在拆卸和清洁过程中，要小心谨慎，避免对柴油机的其他部件造成损坏。

3. 在安装新的缸筒活塞环时，要确保其固定牢固，以免出现松动或脱落的情况。

九、结论通过以上的步骤，我们可以完成单缸柴油机缸筒活塞环的更换工作。

定期检查和更换活塞环可以保证柴油机的正常运行和延长其使用寿命。

同时，也要注意正确操作和维护柴油机，以确保其性能和安全性。

活塞环安装方法口诀
活塞环是发动机中非常重要的零件，它能够保证气缸与活塞之间的
密封性，防止燃油和空气泄漏。

因此，在更换或安装新的活塞环时，
需要注意一些细节问题。

下面是一个简单易记的口诀来帮助您正确地
安装活塞环。

1. 清洗：在开始安装前，请先清洗好所有相关部件，并
确保它们干净无尘。

2. 检查：检查每个活塞环是否完整、没有裂纹或
其他损坏，并且与其对应的位置相匹配。

3. 安装顺序：按照正确的顺
序依次将各个大小不同、形状不同的活塞环放入气缸内。

4. 方向标记：请注意每个活塞环上都有方向标记（通常为“TOP”），必须朝向汽门端并正确定位到其所属槽中。

5. 间隙调整：根据制造商提供的规格表，
在合适位置测量出每个活塞环与气缸壁之间所需留下的间隙，并进行
微调以确保最佳密封效果。

6. 压紧工具：使用专用压紧工具将所有活
塞环压入其槽中，直至底部贴合到擦拭辊处即可停止操作。

（注:如果
没有专用工具，则可以采用手动方式轻轻推入）7. 再次检查：再次检
查所有部件是否已经正确安装并固定好了，特别是那些容易被忽视掉
或者隐藏起来看不见的小零件和薄片等等8. 维护记录: 在完成后, 记录
下这项任务及日期, 并设置一个提醒时间以便于日后维修.通过以上八步操作流程, 我们就可以成功地完成对发动机内部关键组成元素——活塞环的更换和安装过程了。
