发动机上常见活塞环的特点与安装
- 格式:doc
- 大小:14.50 KB
- 文档页数:3

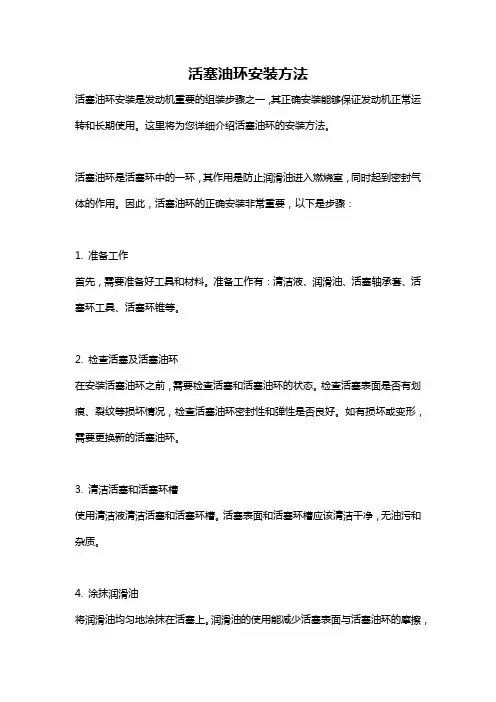

活塞油环安装方法活塞油环安装是发动机重要的组装步骤之一,其正确安装能够保证发动机正常运转和长期使用。
这里将为您详细介绍活塞油环的安装方法。
活塞油环是活塞环中的一环,其作用是防止润滑油进入燃烧室,同时起到密封气体的作用。
因此,活塞油环的正确安装非常重要,以下是步骤:1. 准备工作首先,需要准备好工具和材料。
准备工作有:清洁液、润滑油、活塞轴承套、活塞环工具、活塞环锥等。
2. 检查活塞及活塞油环在安装活塞油环之前,需要检查活塞和活塞油环的状态。
检查活塞表面是否有划痕、裂纹等损坏情况,检查活塞油环密封性和弹性是否良好。
如有损坏或变形,需要更换新的活塞油环。
3. 清洁活塞和活塞环槽使用清洁液清洁活塞和活塞环槽。
活塞表面和活塞环槽应该清洁干净,无油污和杂质。
4. 涂抹润滑油将润滑油均匀地涂抹在活塞上。
润滑油的使用能减少活塞表面与活塞油环的摩擦,保证活塞油环的正常运转。
5. 安装活塞环将活塞油环的开口对准活塞环槽的缝隙,用活塞环工具将活塞油环慢慢地压入活塞环槽中,确保活塞油环位置正确。
6. 检查活塞油环安装是否正确在活塞油环安装完成后,需要检查活塞油环是否安装正确。
活塞油环应该紧贴在活塞环槽上没有间隙,不应该变形、扭曲或卡住。
7. 安装活塞将活塞插入气缸。
注意活塞活塞油环的指向,指向气缸的底部。
进行安装时应用适量润滑油。
8. 安装活塞轴承套在活塞油环安装完毕后,需要将活塞轴承套装入活塞的连接杆孔中。
使用合适工具将活塞轴承套缓慢推入,确保安装牢固。
9. 检查活塞运动是否正常在活塞完全安装后,需要检查活塞的运动是否正常。
活塞应该能够自由运动,无卡阻。
10. 油封打磨为了使活塞油环充分密封,可以使用活塞环锥轻轻地打磨活塞油环的边缘。
这样可以确保活塞油环与气缸内壁之间形成良好的密封。
总结:活塞油环的正确安装对于发动机的正常运转和使用寿命具有重要影响。
在安装过程中,首先要保证活塞和活塞油环无损坏,其次要彻底清洁活塞和活塞油环槽,然后涂抹润滑油。
活塞的正确安装方法1.引言1.1 概述活塞是内燃机中的一个重要组成部分,其正确的安装方法对于发动机的正常运行和性能至关重要。
本文将介绍活塞的正确安装方法,包括活塞的基本结构和安装方法。
活塞是发动机缸体内往复运动的零件,通常由铝合金或铸铁制成。
它的主要功能是将燃烧产生的气体压力转化为机械能,推动曲轴旋转,驱动发动机运转。
因此,活塞的正确安装是发动机能够高效运行和获得理想性能的关键。
在介绍活塞的正确安装方法之前,我们首先来了解一下活塞的基本结构。
活塞通常由头部、活塞杆、活塞环和活塞裙等部分组成。
头部是活塞的顶部,其中设有一个或多个火花塞孔以容纳火花塞。
活塞杆位于活塞的下部,与连杆连接,将活塞运动转化为曲轴运动。
活塞环是安装在活塞槽上的环形零件,用于密封燃烧室和润滑油,同时还能传递热量。
活塞裙是活塞的下部,通常采用油冷方式以有效散热。
了解了活塞的基本结构后,我们需要正确安装活塞以确保其发挥最佳性能。
首先,清洁活塞及相关部件,并检查其外观是否有损坏或磨损。
然后,涂抹润滑油将活塞轻轻安装在缸体内,确保活塞环的方向正确。
活塞环应采用正确的安装工具,均匀地安装在活塞槽内。
确保活塞的头部与气缸头的形状相匹配,以获得最佳的密封效果。
此外,还应仔细检查活塞与活塞杆的连接是否稳固,活塞杆的润滑情况以及活塞裙的散热效果。
活塞与连杆之间的连接必须牢固,以避免在高速旋转下的失效。
活塞杆应保持充分的润滑,以减少摩擦和磨损。
而活塞裙的散热效果则与整个发动机的散热性能有关,应保证活塞在高温环境下不易变形和损坏。
总之,活塞的正确安装方法对于发动机的正常运行和性能至关重要。
通过清洁、润滑和正确的安装方法,我们能够保证活塞能够高效地将压缩燃气转化为机械能,从而推动发动机的正常工作。
在安装活塞时,还应注意相关部件的质量和调整,确保各个组件的匹配性和可靠性。
只有这样,我们才能保证发动机的稳定性、可靠性和持久性。
文章结构是指文章的整体组织框架,包括引言、正文和结论三部分。

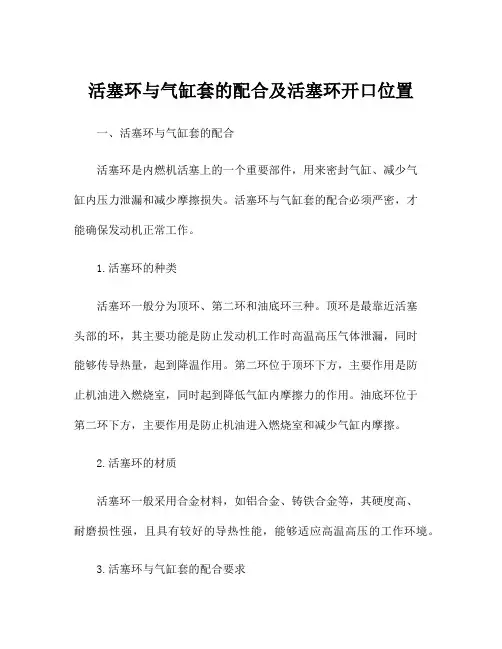

活塞环与气缸套的配合及活塞环开口位置一、活塞环与气缸套的配合活塞环是内燃机活塞上的一个重要部件,用来密封气缸、减少气缸内压力泄漏和减少摩擦损失。
活塞环与气缸套的配合必须严密,才能确保发动机正常工作。
1.活塞环的种类活塞环一般分为顶环、第二环和油底环三种。
顶环是最靠近活塞头部的环,其主要功能是防止发动机工作时高温高压气体泄漏,同时能够传导热量,起到降温作用。
第二环位于顶环下方,主要作用是防止机油进入燃烧室,同时起到降低气缸内摩擦力的作用。
油底环位于第二环下方,主要作用是防止机油进入燃烧室和减少气缸内摩擦。
2.活塞环的材质活塞环一般采用合金材料,如铝合金、铸铁合金等,其硬度高、耐磨损性强,且具有较好的导热性能,能够适应高温高压的工作环境。
3.活塞环与气缸套的配合要求活塞环与气缸套的配合要求严密,一般要求活塞环与气缸套之间的间隙不能过大,也不能过小。
过大的间隙会导致气体泄漏和燃油消耗增加,过小的间隙会导致活塞环卡死,影响活塞的正常运动。
4.活塞环的安装要求在安装活塞环时,必须保证活塞环的开口位置与气缸套的开口位置错开,以防止气缸内压力过大时产生漏气现象。
二、活塞环开口位置的重要性1.活塞环开口位置的作用活塞环开口位置的主要作用是用于连接活塞环的两端,让活塞环能够灵活地扭曲和伸缩,以适应气缸内气体的压力变化。
同时,活塞环开口也可以帮助活塞环更好地固定在活塞上,防止活塞环在工作时脱落。
2.活塞环开口位置的设计原则活塞环开口位置的设计原则是要确保活塞环的两端开口位置错开,以避免在气缸内工作时同时暴露于气缸内的高温高压气体,从而导致活塞环变形和失效。
同时,活塞环开口位置还需要考虑活塞运动时对活塞环的冲击和磨损,确保活塞环的寿命和密封性能。
3.活塞环开口位置的检测方法在实际生产和维修过程中,活塞环开口位置的设计和安装必须严格按照标准操作规程进行。
在安装活塞环时,必须仔细检查活塞环的开口位置是否正确,确保活塞环的两端开口位置错开,以及与气缸套的开口位置错开,以避免发动机工作时出现泄漏和损坏。
活塞安装方法以及安装注意事项1. 活塞安装的基本步骤嘿,朋友们,今天咱们聊聊活塞的安装。
听起来是不是有点高大上?其实,活塞安装就像组装乐高,只要你有耐心,搞定它不在话下。
首先,你得知道活塞是啥东西。
简单来说,它就像发动机里的小心脏,负责推动和压缩气体。
好了,接下来咱们一起看看怎么把它装上去。
1.1 准备工具首先,你得准备好工具。
这就像做菜之前,得把锅碗瓢盆都找齐。
你需要的东西包括扳手、活塞环钳、润滑油等等。
记得选用合适的工具,这可不是随便来个小锤子就行的。
专业的工具能让你省事不少,免得在安装过程中出状况,最后哭都来不及。
1.2 清洁与检查接下来,别急着动手,先把零件都清洁一遍。
想象一下,咱们要给活塞穿上“衣服”,可不能让灰尘也混进去。
用清洁剂把活塞、缸体和其他配件都擦干净,确保一切都是亮亮的。
检查一下活塞环,有没有磨损,别等装上去才发现不合适,那可真是得不偿失。
2. 安装步骤一切准备好之后,就可以开始安装了。
这一步可不能马虎,慢慢来,细水长流才是正理。
安装活塞时,有几个关键点你得记住。
2.1 活塞环的安装先说说活塞环的安装。
这个环环相扣,非常重要,安装时一定要小心。
你可以用活塞环钳把环压缩,慢慢放到活塞槽里,别急,像处理贵重物品一样小心翼翼。
然后,确保环的开口方向正确,不然可就玩大了,发动机一开,油烟四起,你可就成了“烟熏小子”。
2.2 活塞的安装接下来就是把活塞装进气缸了。
先给活塞涂点润滑油,帮助它顺利进出气缸。
然后小心翼翼地把活塞放进去,像放小宝贝一样,别一不小心摔了。
记得在安装过程中保持活塞与缸壁的垂直,别让它偏了,偏了可就麻烦大了。
3. 安装后的检查与注意事项活塞装好后,别急着开心,检查一下可不能少。
这一步就像考前复习,仔细检查一遍,总比考试时慌得一批强。
3.1 检查紧固情况先检查一下所有的紧固件,确保它们都牢牢地拧紧了。
松松垮垮的可不行,这就像没系好的鞋带,一脚下去,摔得你七荤八素。
用扭矩扳手检查一下,按照标准扭矩来,不然活塞可能会“抗议”,发出异响。

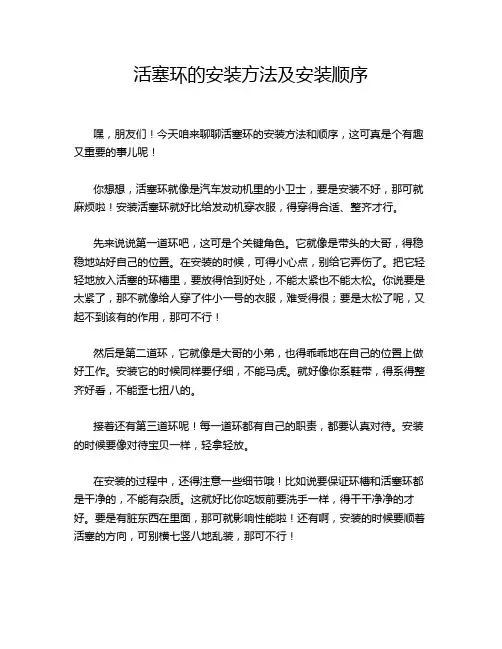

活塞环的安装方法及安装顺序嘿,朋友们!今天咱来聊聊活塞环的安装方法和顺序,这可真是个有趣又重要的事儿呢!你想想,活塞环就像是汽车发动机里的小卫士,要是安装不好,那可就麻烦啦!安装活塞环就好比给发动机穿衣服,得穿得合适、整齐才行。
先来说说第一道环吧,这可是个关键角色。
它就像是带头的大哥,得稳稳地站好自己的位置。
在安装的时候,可得小心点,别给它弄伤了。
把它轻轻地放入活塞的环槽里,要放得恰到好处,不能太紧也不能太松。
你说要是太紧了,那不就像给人穿了件小一号的衣服,难受得很;要是太松了呢,又起不到该有的作用,那可不行!然后是第二道环,它就像是大哥的小弟,也得乖乖地在自己的位置上做好工作。
安装它的时候同样要仔细,不能马虎。
就好像你系鞋带,得系得整齐好看,不能歪七扭八的。
接着还有第三道环呢!每一道环都有自己的职责,都要认真对待。
安装的时候要像对待宝贝一样,轻拿轻放。
在安装的过程中,还得注意一些细节哦!比如说要保证环槽和活塞环都是干净的,不能有杂质。
这就好比你吃饭前要洗手一样,得干干净净的才好。
要是有脏东西在里面,那可就影响性能啦!还有啊,安装的时候要顺着活塞的方向,可别横七竖八地乱装,那可不行!安装顺序也不能乱,得一道一道来,不能心急。
就像盖房子,得一层一层盖,不能一下子就想盖到顶。
要是顺序错了,那后果可能很严重哦!你想想,要是房子盖得乱七八糟的,能住人吗?安装活塞环虽然看起来是个小事情,但它可关系到发动机的性能和寿命呢!所以可不能小瞧它。
我们要像对待艺术品一样,精心地去安装。
总之,活塞环的安装可得认真对待,不能马虎。
只有把这些小细节都做好了,我们的发动机才能健康地运转,才能带着我们在路上欢快地跑起来!这可不是开玩笑的呀!。

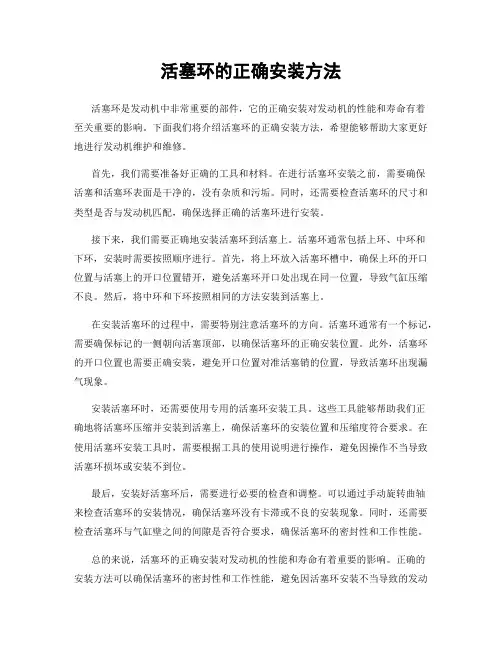

活塞环的正确安装方法活塞环是发动机中非常重要的部件,它的正确安装对发动机的性能和寿命有着至关重要的影响。
下面我们将介绍活塞环的正确安装方法,希望能够帮助大家更好地进行发动机维护和维修。
首先,我们需要准备好正确的工具和材料。
在进行活塞环安装之前,需要确保活塞和活塞环表面是干净的,没有杂质和污垢。
同时,还需要检查活塞环的尺寸和类型是否与发动机匹配,确保选择正确的活塞环进行安装。
接下来,我们需要正确地安装活塞环到活塞上。
活塞环通常包括上环、中环和下环,安装时需要按照顺序进行。
首先,将上环放入活塞环槽中,确保上环的开口位置与活塞上的开口位置错开,避免活塞环开口处出现在同一位置,导致气缸压缩不良。
然后,将中环和下环按照相同的方法安装到活塞上。
在安装活塞环的过程中,需要特别注意活塞环的方向。
活塞环通常有一个标记,需要确保标记的一侧朝向活塞顶部,以确保活塞环的正确安装位置。
此外,活塞环的开口位置也需要正确安装,避免开口位置对准活塞销的位置,导致活塞环出现漏气现象。
安装活塞环时,还需要使用专用的活塞环安装工具。
这些工具能够帮助我们正确地将活塞环压缩并安装到活塞上,确保活塞环的安装位置和压缩度符合要求。
在使用活塞环安装工具时,需要根据工具的使用说明进行操作,避免因操作不当导致活塞环损坏或安装不到位。
最后,安装好活塞环后,需要进行必要的检查和调整。
可以通过手动旋转曲轴来检查活塞环的安装情况,确保活塞环没有卡滞或不良的安装现象。
同时,还需要检查活塞环与气缸壁之间的间隙是否符合要求,确保活塞环的密封性和工作性能。
总的来说,活塞环的正确安装对发动机的性能和寿命有着重要的影响。
正确的安装方法可以确保活塞环的密封性和工作性能,避免因活塞环安装不当导致的发动机故障和损坏。
因此,在进行活塞环安装时,需要严格按照正确的方法和步骤进行操作,确保活塞环的安装质量和效果。
希望以上内容能够帮助大家更好地了解和掌握活塞环的正确安装方法,为发动机的维护和维修提供帮助。

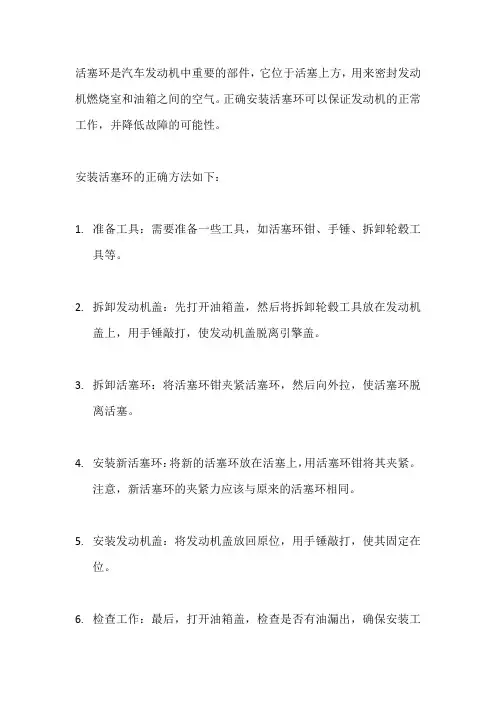

活塞环是汽车发动机中重要的部件,它位于活塞上方,用来密封发动机燃烧室和油箱之间的空气。
正确安装活塞环可以保证发动机的正常工作,并降低故障的可能性。
安装活塞环的正确方法如下:
1.准备工具:需要准备一些工具,如活塞环钳、手锤、拆卸轮毂工
具等。
2.拆卸发动机盖:先打开油箱盖,然后将拆卸轮毂工具放在发动机
盖上,用手锤敲打,使发动机盖脱离引擎盖。
3.拆卸活塞环:将活塞环钳夹紧活塞环,然后向外拉,使活塞环脱
离活塞。
4.安装新活塞环:将新的活塞环放在活塞上,用活塞环钳将其夹紧。
注意,新活塞环的夹紧力应该与原来的活塞环相同。
5.安装发动机盖:将发动机盖放回原位,用手锤敲打,使其固定在
位。
6.检查工作:最后,打开油箱盖,检查是否有油漏出,确保安装工
作正常。
注意:在安装活塞环时,应该避免使用过大的力量,否则可能导致活塞环损坏或发动机盖变形。
此外,应该确保活塞环的夹紧力适中,过大或过小都会影响发动机的工作效率。
在安装活塞环之前,应该先清洁发动机盖和活塞环,以免杂物污染发动机。
安装完活塞环后,还应该检查发动机的工作情况,确保发动机能正常运行。

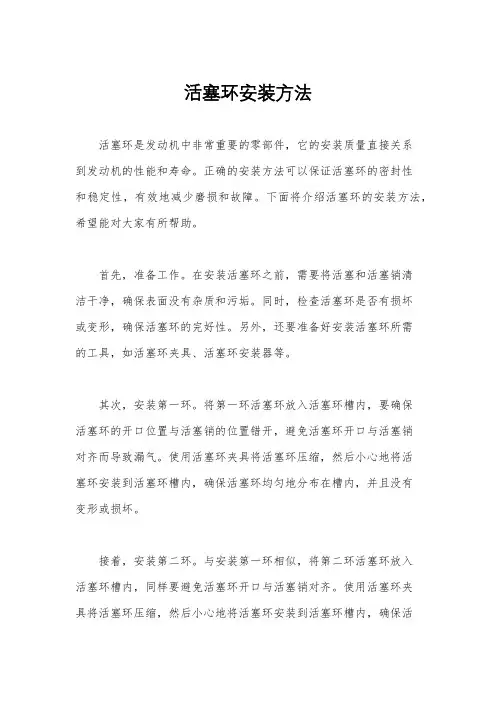

活塞环安装方法活塞环是发动机中非常重要的零部件,它的安装质量直接关系到发动机的性能和寿命。
正确的安装方法可以保证活塞环的密封性和稳定性,有效地减少磨损和故障。
下面将介绍活塞环的安装方法,希望能对大家有所帮助。
首先,准备工作。
在安装活塞环之前,需要将活塞和活塞销清洁干净,确保表面没有杂质和污垢。
同时,检查活塞环是否有损坏或变形,确保活塞环的完好性。
另外,还要准备好安装活塞环所需的工具,如活塞环夹具、活塞环安装器等。
其次,安装第一环。
将第一环活塞环放入活塞环槽内,要确保活塞环的开口位置与活塞销的位置错开,避免活塞环开口与活塞销对齐而导致漏气。
使用活塞环夹具将活塞环压缩,然后小心地将活塞环安装到活塞环槽内,确保活塞环均匀地分布在槽内,并且没有变形或损坏。
接着,安装第二环。
与安装第一环相似,将第二环活塞环放入活塞环槽内,同样要避免活塞环开口与活塞销对齐。
使用活塞环夹具将活塞环压缩,然后小心地将活塞环安装到活塞环槽内,确保活塞环均匀地分布在槽内,并且没有变形或损坏。
最后,安装油环。
油环的安装相对简单,将油环放入活塞环槽内即可。
但同样要确保油环的完好性和正确安装位置,避免油环的损坏或安装不当导致漏油。
总结,正确的活塞环安装方法可以保证活塞环的密封性和稳定性,延长发动机的使用寿命。
在安装活塞环时,要注意保持清洁、使用适当的工具和方法,确保活塞环的完好性和正确安装位置。
希望以上内容能够帮助大家更好地了解和掌握活塞环的安装方法,保证发动机的正常运行和使用。

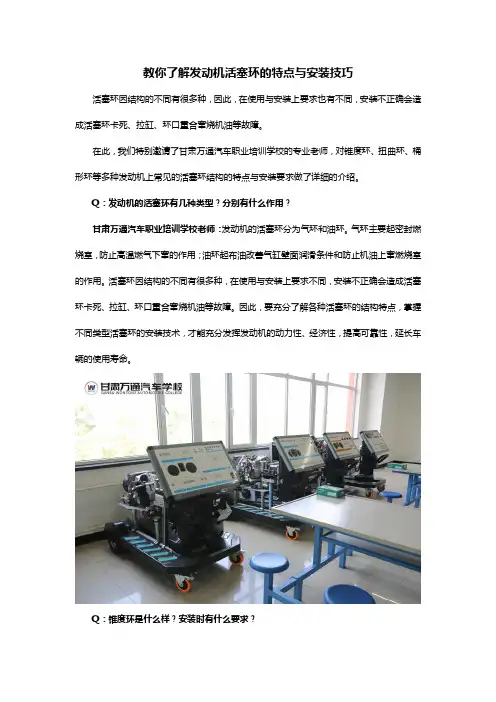

教你了解发动机活塞环的特点与安装技巧活塞环因结构的不同有很多种,因此,在使用与安装上要求也有不同,安装不正确会造成活塞环卡死、拉缸、环口重合窜烧机油等故障。
在此,我们特别邀请了甘肃万通汽车职业培训学校的专业老师,对锥度环、扭曲环、桶形环等多种发动机上常见的活塞环结构的特点与安装要求做了详细的介绍。
Q:发动机的活塞环有几种类型?分别有什么作用?甘肃万通汽车职业培训学校老师:发动机的活塞环分为气环和油环。
气环主要起密封燃烧室,防止高温燃气下窜的作用;油环起布油改善气缸壁面润滑条件和防止机油上窜燃烧室的作用。
活塞环因结构的不同有很多种,在使用与安装上要求不同,安装不正确会造成活塞环卡死、拉缸、环口重合窜烧机油等故障。
因此,要充分了解各种活塞环的结构特点,掌握不同类型活塞环的安装技术,才能充分发挥发动机的动力性、经济性,提高可靠性,延长车辆的使用寿命。
Q:锥度环是什么样?安装时有什么要求?甘肃万通汽车职业培训学校老师:锥度环的工作面是锥度较小的锥面,横断面成梯形。
锥度环安装时有方向要求,绝不能装反,否则会引起严重的窜油(泵油)现象,增加润滑油的消耗和发动机积碳。
正确的装配应当是:锥度环的小端面朝上安装(90系列柴油机的锥度环小端面刻有“上”字,旧锥度环记号不清时,应使外圆磨亮的一端朝下)。
锥度环不宜做第一道气环,因为第一道气环承受很大的燃烧压力,做第一道气环,会有被推离气缸壁、失去密封作用的可能。
Q:扭曲环有什么特点?安装时有哪些注意事项?甘肃万通汽车职业培训学校老师:扭曲环的横断面呈不对称形状,在环的内圆上缘切槽(如4125A型柴油机的第二、第三道气环),或切有倒角(如4115T型柴油机的全部气环);也有在环的外圈下缘切槽或倒角。
由于环的断面不对称,弹力不平衡,装人气缸后便自行扭转。
扭曲环安装同锥度环一样,也是有方向要求。
扭曲环的内圆切槽或倒角的面应朝上安装,外圆切槽或倒角的面应朝下安装。
Q:桶形环的外观特点?安装要求有哪些?甘肃万通汽车职业培训学校老师:桶形环外圆表面经研磨加工后呈圆孤形,相当于矩形断面磨合后的初始状态,装于气缸后与缸壁呈线接触,上下运动均有形成油膜作用,已在高速大马力强化发动机上获得广泛应用,做第一道气环。

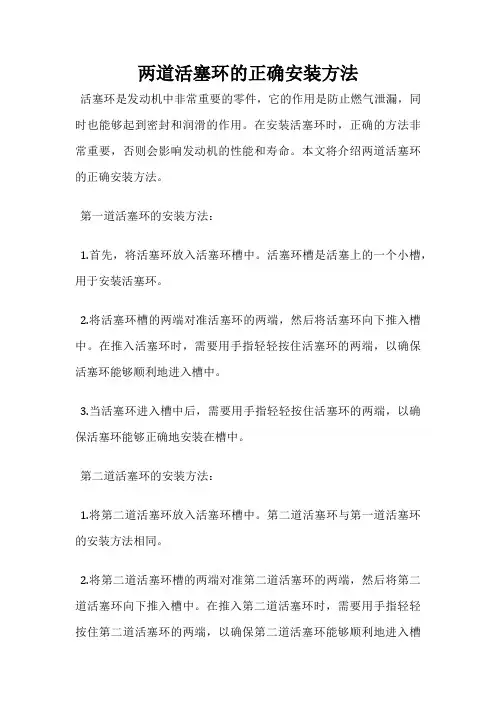

两道活塞环的正确安装方法
活塞环是发动机中非常重要的零件,它的作用是防止燃气泄漏,同时也能够起到密封和润滑的作用。
在安装活塞环时,正确的方法非常重要,否则会影响发动机的性能和寿命。
本文将介绍两道活塞环的正确安装方法。
第一道活塞环的安装方法:
1.首先,将活塞环放入活塞环槽中。
活塞环槽是活塞上的一个小槽,用于安装活塞环。
2.将活塞环槽的两端对准活塞环的两端,然后将活塞环向下推入槽中。
在推入活塞环时,需要用手指轻轻按住活塞环的两端,以确保活塞环能够顺利地进入槽中。
3.当活塞环进入槽中后,需要用手指轻轻按住活塞环的两端,以确保活塞环能够正确地安装在槽中。
第二道活塞环的安装方法:
1.将第二道活塞环放入活塞环槽中。
第二道活塞环与第一道活塞环的安装方法相同。
2.将第二道活塞环槽的两端对准第二道活塞环的两端,然后将第二道活塞环向下推入槽中。
在推入第二道活塞环时,需要用手指轻轻按住第二道活塞环的两端,以确保第二道活塞环能够顺利地进入槽
中。
3.当第二道活塞环进入槽中后,需要用手指轻轻按住第二道活塞环的两端,以确保第二道活塞环能够正确地安装在槽中。
总结:
正确安装活塞环是非常重要的,因为它会影响发动机的性能和寿命。
在安装活塞环时,需要注意以下几点:
1.确保活塞环和活塞环槽的两端对准。
2.用手指轻轻按住活塞环的两端,以确保活塞环能够顺利地进入槽中。
3.确保活塞环能够正确地安装在槽中。
如果您不确定如何正确安装活塞环,请咨询专业技术人员的建议。
活塞环(Piston Ring)崁入活塞槽沟的环,分为两种:压缩环和机油环。
压缩环可用来密封燃烧室内的压缩空气;机油环则用来刮除汽缸上多余的机油。
活塞环是一种具有较大向外扩张变形的金属弹性环,它被装配到剖面与其相应的环形槽内。
往复和旋转运动的活塞环,依靠气体或液体的压力差,在环外圆面和气缸以及环和环槽的一个侧面之间形成密封。
[编辑本段]注意事项安装活塞环时应注意1)活塞环平装入气缸套内,接口处要有一定的开口间隙。
2)活塞环应装在活塞上,在环槽中,沿高度方向要有一定的边间隙。
3)镀铬环应装在第一道,开口不要对着活塞顶部的涡流凹坑方向。
4)各活塞环开口在互相错开120℃,均不准对着活塞销孔。
5)锥形断面活塞环,安装时锥面应向上。
6)扭转环安装时,倒角或切槽应向上。
7)安装组合环时,应先装轴向衬环,再装扁平环和波形环。
波形环上边装两片扁平环,下边装一片扁平环,开口应相互错开。
[编辑本段]应用范围活塞环广泛地用在各种动力机械上,如蒸汽机、柴油机、汽油机、压缩机、液压机等,广泛用于汽车,火车,轮船,游艇等。
一般活塞环安装在活塞的环槽里,它和活塞、缸套、缸盖等元件组成腔室做功。
[编辑本段]活塞环对燃油发动机的意义活塞环是燃油发动机内部的核心部件,它和汽缸,活塞,汽缸壁等一起完成燃油气体的密封常用汽车发动机有柴油和汽油发动机两种,由于其燃油性能不同,其使用的活塞环也不尽相同,早期的活塞环靠铸造形成,但随着技术的进步,钢制的高功率活塞环诞生,且随着对发动机功能,环境要求的不断提高,各种先进的表面处理应用其中,如溶射,电镀,镀铬,气体氮化,物理沉积,表面涂层,锌锰系磷化处理等,使活塞环的功能大大提高。
[编辑本段]功能活塞环作用包括密封、调节机油(控油)、导热(传热)、导向(支承)四个作用。
密封:指密封燃气,不让燃烧室的气体漏到曲轴箱,把气体的泄漏量控制在最低限度,提高热效率。
漏气不仅会使发动机的动力下降,而且会使机油变质,这是气环的主要任务;调节机油(控油):把气缸壁上多余的润滑油刮下,同时又使缸壁上布有薄薄的油膜,保证气缸和活塞及环的正常润滑。
活塞环的结构特点和正确安装薛松会【摘要】@@ 一、活塞环的种类、性能rn活塞环是具有一定弹力和断面形状的开口环,分为气环和油环两种.rn1.气环:主要功用是密封活塞与气缸间的气缝,防止漏气,并兼起导热和调节汽缸壁面油膜的作用.气环的种类主要有桶形环、锥形环、梯形环、内外扭曲环、矩形环等.【期刊名称】《山东农机化》【年(卷),期】2010(000)004【总页数】1页(P23)【作者】薛松会【作者单位】【正文语种】中文一、活塞环的种类、性能活塞环是具有一定弹力和断面形状的开口环,分为气环和油环两种。
1.气环:主要功用是密封活塞与气缸间的气缝,防止漏气,并兼起导热和调节汽缸壁面油膜的作用。
气环的种类主要有桶形环、锥形环、梯形环、内外扭曲环、矩形环等。
(1)桶形环:其外圆表面经研磨加工后呈圆孤形,相当于矩形断面磨合后的初始状态,装于汽缸后与缸壁呈线接触,上下运动均有形成油膜作用,广泛用作中小型内燃机的第一道气环。
常见的有矩形断面桶形环、单面梯形桶形环或双面梯形桶形环。
安装时应将刻有标记的一面朝向活塞顶部,否则容易出现密封不严导致气缸压力降低,机油消耗增加、难起动等故障。
(2)梯形环,常作为负荷较高的柴油机的第一道气环。
(3)锥面环(锥角为 0.5o~1.0o 的叫作微锥面环,中小型内燃机常用)。
装入汽缸后与壁面呈线接触,能改善汽缸壁润滑作用,通常为活塞的第二、三道气环。
(4)内扭曲环或外扭曲环,由于它们是被切去上内侧或下外侧的矩形断面环,安装后不对称的弹性内力作用,使断面扭转,使其具有锥面环的作用,但加工工艺优于锥面环,常用于第二、三道气环。
(5)矩形环,也叫平环,易于制造,与缸壁接触面积大,散热作用强,常镀铬后作为一般内燃机的第一道气环。
2.油环,俗称刮油环:主要作用是刮下汽缸壁上多余的机油,避免进入燃烧室内燃烧,同时还能使气缸壁上的机油分布均匀,改善汽缸壁面润滑条件。
油环有整体组合式油环和钢带分片组合式油环两种。
4道活塞环的正确安装方法活塞环是发动机中非常重要的零件之一,它能够保证活塞与气缸壁之间的密封性,同时还能够帮助排出燃烧后的废气。
然而,安装活塞环是一项非常复杂的任务,如果不正确安装,会导致发动机的性能下降,最终可能会损坏整个发动机。
本文将介绍4道活塞环的正确安装方法,以帮助您更好地保护您的发动机。
1.检查活塞环在安装活塞环之前,必须先检查活塞环是否完好无损。
检查的方法是将活塞环放在气缸壁上,观察是否有缺口或裂痕,如果有,必须更换新的活塞环。
此外,还要检查活塞环的弹性是否正常,如果活塞环变形或弹性不足,也需要更换新的活塞环。
2.正确安装活塞环在安装活塞环时,必须按照正确的顺序和方向进行。
通常,活塞环分为两种类型:上环和下环。
上环是指离活塞顶部最近的环,下环是指离活塞底部最近的环。
首先要安装的是上环,然后是下环。
在安装活塞环时,要注意确保活塞环的开口朝向活塞的侧面,并保证活塞环的开口位置与相邻的活塞环不重叠。
此外,还要确保活塞环与活塞之间的间隙均匀分布,以确保活塞环能够与气缸壁完全贴合。
3.正确安装油环油环是活塞环中最重要的环之一,它能够确保活塞与气缸壁之间的润滑。
在安装油环时,必须小心谨慎,确保油环的开口位置与上下环不重叠,并确保油环的开口位置朝向活塞的侧面。
此外,还要确保油环的压力环位置正确,以确保油能够顺利地流入油环,并润滑活塞与气缸壁之间的接触面。
4.检查活塞环的密封性在安装活塞环后,必须检查活塞环的密封性。
检查的方法是将活塞放入气缸壁中,然后用手轻轻地压住活塞头,观察活塞环是否与气缸壁完全贴合。
如果发现活塞环没有完全贴合,必须重新安装活塞环,直到活塞环与气缸壁完全贴合。
总之,安装活塞环是一项非常重要的任务,必须谨慎小心。
正确安装活塞环可以确保发动机的性能和寿命,同时还可以减少维修成本。
如果您不确定如何正确地安装活塞环,请咨询专业人士的意见。
活塞环的安装注意事项活塞环是发动机活塞和缸体之间的重要密封元件,其质量好坏直接影响着发动机的性能和寿命。
活塞环安装过程中需要注意以下几个方面。
第一,选择适合的活塞环。
不同类型的发动机需要使用不同类型的活塞环,选择适合的活塞环是保证其密封性能和使用寿命的前提。
同时,需要保证活塞环的尺寸和规格与该发动机的活塞和缸体相符合。
第二,正确的安装位置。
活塞环有上、下之分,不同的活塞环在安装时需要区分。
通常,活塞环上端有一个折边或斜面,表示为“TOP”或“FACINGTOP”,这部分应该朝向气门方向。
第三,正确的安装方向。
活塞环有正、负向之分,安装时必须注意其方向。
正向的面板与缸内壁相接,负向的面板与气门相接。
如果放反方向,活塞运动时就可能会把污染物卡在活塞环内侧,导致密封性能下降。
第四,正确的安装方法。
安装活塞环时,不要直接用手指把活塞环卡入缸体内。
应该使用专用的活塞环卡具或安装弹簧,以免活塞环损坏或安装不到位。
第五,正确的活塞环间隙调整。
活塞环与气缸内壁之间需要有一定的间隙,以便活塞运动时能够形成一定的油膜,减小瓦削咬合和磨损。
因此,在安装活塞环时,必须按照厂家规定的间隙调整要求进行操作。
第六,高质量的活塞环安装保证。
安装活塞环时,必须使用高质量的活塞环。
目前市场上有不少低质量活塞环,这些活塞环密封性能较差、使用寿命较短,安装后容易出现泄漏现象。
建议选择知名品牌的高质量活塞环。
综上所述,活塞环的安装需要注意正确的选择、正确的安装位置、正确的安装方向、正确的安装方法、正确的活塞环间隙调整和高质量的活塞环安装保证。
只有在安装过程中严格按照要求进行操作,才能保证发动机的性能和寿命。
柴油机活塞环的正确安装方法柴油机活塞环是柴油机中重要的零部件之一,其作用是防止燃油和气体泄漏到活塞下部,保证发动机的正常运转。
因此,正确安装柴油机活塞环至关重要。
本文将详细介绍柴油机活塞环的正确安装方法。
一、选择合适的活塞环在安装柴油机活塞环之前,我们需要先选择合适的活塞环。
一般来说,活塞环的材质应该与柴油机的使用环境相适应。
一般来说,活塞环的材质可以分为铸铁、铸钢、不锈钢、铜合金、铝合金等几种。
在选择活塞环的材质时,需要考虑到柴油机的使用环境,如温度、压力等因素。
二、清洁活塞环槽在安装活塞环之前,我们需要先清洁活塞环槽。
活塞环槽的清洁可以使用专用的清洗剂,也可以使用柴油进行清洗。
在清洗活塞环槽时,需要注意不要使用金属刷子等硬物品进行清洗,以免划伤活塞环槽。
三、正确安装活塞环1. 活塞环的安装顺序在安装活塞环时,需要注意活塞环的安装顺序。
一般来说,活塞环的安装顺序应该是先安装上油环,再安装第一环和第二环。
在安装第一环和第二环时,需要注意它们的安装方向。
一般来说,第一环和第二环的上部应该向上,下部应该向下。
2. 活塞环的安装深度在安装活塞环时,需要注意活塞环的安装深度。
一般来说,活塞环的安装深度应该是活塞环厚度的1/3至1/2。
在安装活塞环时,需要使用专用的安装工具,以免损坏活塞环。
3. 活塞环的对接缝在安装活塞环时,需要注意活塞环的对接缝。
一般来说,活塞环的对接缝应该与活塞环槽的对接缝错开,以免发生泄漏。
四、检查活塞环安装质量在安装活塞环后,我们需要对活塞环的安装质量进行检查。
检查活塞环的安装质量可以使用专用的检查工具,也可以使用手指进行检查。
在检查活塞环时,需要注意活塞环的弹性和密封性。
总之,正确安装柴油机活塞环是保证柴油机正常运转的重要环节。
在安装活塞环时,需要选择合适的活塞环、清洁活塞环槽、正确安装活塞环,并检查活塞环的安装质量。
只有这样,才能保证柴油机的正常运转。
活塞安装及使用活塞是内燃机的重要零部件之一,它在发动机运转时起着关键性的作用。
正确安装和使用活塞,不仅可以确保发动机的正常运转,还可以延长发动机的使用寿命。
本文将从安装和使用两个方面进行详细介绍。
一、活塞的安装1.准备工作在安装活塞之前,需要对发动机进行全面的检查和清洁。
清洁发动机可以去除积累在活塞和缸套之间的油渍和碎屑,避免在安装过程中对活塞和缸套造成损害。
2.检查活塞和缸套在安装活塞之前,需要检查活塞和缸套的磨损情况。
如果活塞和缸套的磨损超过规定范围,就需要更换新的活塞和缸套。
此外,还需要检查活塞环的磨损情况,必要时需要更换新的活塞环。
3.安装活塞将活塞环按照正确的顺序安装在活塞上。
然后将活塞轴销涂上润滑油,将活塞轴销插入活塞孔中。
最后将活塞轴销卡环压入卡环槽中,注意不要损坏活塞轴销卡环。
4.安装连杆和曲轴将连杆和活塞连接起来,然后将曲轴和连杆连接起来。
在安装过程中,需要确保各部件的配合间隙符合规定范围。
二、活塞的使用1.启动发动机在启动发动机之前,需要确保发动机冷却液和机油充足。
启动发动机时,需要按照正确的启动顺序进行操作。
在发动机启动后,需要让发动机运转一段时间,使各部件达到正常工作温度。
2.加速和减速在加速和减速过程中,需要注意发动机的转速。
过高的转速会对发动机造成损害,过低的转速会导致发动机失去动力。
在加速和减速过程中,需要逐渐调整转速,避免急剧的变化。
3.维护保养在使用活塞过程中,需要定期进行维护保养。
定期更换机油和机滤器可以保证发动机的正常运转,更换空气滤清器可以避免发动机进气不畅。
此外,还需要定期检查活塞和缸套的磨损情况,必要时需要更换新的活塞和缸套。
总之,正确安装和使用活塞是确保发动机正常运转的关键。
在安装过程中,需要注意各部件的配合间隙和活塞环的安装顺序。
在使用过程中,需要注意发动机的转速,定期进行维护保养。
只有这样,才能保证发动机的长期稳定运转。
发动机上常见活塞环的特点与安装
作者:金勇武
来源:《农机使用与维修》2016年第10期
摘要:活塞环因结构的不同有很多种,在使用与安装上要求不同,安装不正确会造成活塞环卡死、拉缸、环口重合窜烧机油等故障。
对锥度环、扭曲环、桶形环等多种发动机上常见活塞环结构的特点与安装要求做了详细的介绍。
关键词:发动机;活塞环;安装
中图分类号:TK403 文献标识码:Adoi:10.14031/ki.njwx.2016.10.054
发动机的活塞环分为气环和油环。
气环主要起密封燃烧室,防止高温燃气下窜的作用,油环起布油改善气缸壁面润滑条件和防止机油上窜燃烧室的作用。
活塞环因结构的不同有很多种,在使用与安装上要求不同,安装不正确会造成活塞环卡死、拉缸、环口重合窜烧机油等故障。
因此,要充分了解各种活塞环的结构特点,掌握不同类型活塞环的安装技术,才能充分发挥发动机的动力性、经济性,提高可靠性,延长车辆的使用寿命。
1 锥度环
锥度环的工作面是锥度较小的锥面(90系列柴油机的锥度环锥角为2°),横断面成梯形。
这种环装入气缸后,只有环的外侧下边缘与缸壁接触,提高了表面的接触压力,改善了磨合性和密封性。
同时下行时刮油性能好,上行时由于斜面的“油楔”作用,能在油膜上浮起,有均布润滑油的作用。
因此,虽然接触压力较大,也不致引起熔着磨损。
锥度环安装时是有方向要求,绝不能装反,否则会引起严重的窜油(泵油)现象,增加润滑油的消耗和发动机积碳。
正确的装配应当是:锥度环的小端面朝上安装(90系列柴油机的锥度环小端面刻有“上”字,旧锥度环记号不清时,应使外圆磨亮的一端朝下)。
锥度环不宜做第一道气环,因为第一道气环承受很大的燃烧压力,做第一道气环,会有被推离气缸壁、失去密封作用的可能。
2 扭曲环
扭曲环的横断面呈不对称形状,在环的内圆上缘切槽(如4125A型柴油机的第二、第三道气环),或切有倒角(如4115T型柴油机的全部气环);也有在环的外圈下缘切槽或倒角。
由于环的断面不对称,弹力不平衡,装入气缸后便自行扭转。
环的外表呈上小下大的锥面,与气缸壁成线性接触,并且与环槽也是线性接触,靠紧在环槽的上下端面上。
这不仅具有良好的磨合性和密封性,同时也减轻了对环槽的冲击和磨损,刮油和布油性能也较好。
扭曲环安装同锥度环一样,也是有方向要求,不能装反,否则会引起机油上窜。
扭曲环的内圆切槽或倒角的
面应朝上安装;外圆切槽或倒角的面应朝下安装。
扭曲环也不宜做第一道气环,同锥度环一样,如果做了第一道气环,有被推离气缸壁、失去密封作用的可能。
3 桶形环
桶形环外圆表面经研磨加工后呈圆孤形,相当于矩形断面磨合后的初始状态,装于气缸后与缸壁呈线接触,上下运动均有形成油膜作用,已在高速大马力强化发动机上获得广泛应用,做第一道气环。
常见的有矩形断面桶形环、单面梯形桶形环或双面梯形桶形环。
安装时应将刻有标记的一面朝向活塞顶部,否则容易出现密封不严导致气缸压力降低、机油消耗增加、难启动等故障。
4 镀铬环
镀铬环的特性是高硬度,良好的储油性和抗咬合性能,颜色光亮,有深蓝色光泽,表面光滑。
活塞的第一道气环靠近燃烧室,工作环境恶劣,润滑和降温相对第二道气环困难,又因镀铬环的高硬度和耐磨性,多用镀铬环来做为第一道气环。
第二道气环和下面的油环工作环境要好很多,机油的飞溅可以很好地润滑到二道环和油环,也可以很好地为他们降低温度,当然也为节约成本,第二道环和油环无需镀铬处理。
修理时,如遇镀铬环与其他环混合使用的发动机,镀铬环要做第一道气环来安装。
5 矩形环
矩形环也叫平环,易于制造,与缸壁接触面积大,散热作用强,是目前应用最广泛的一种活塞环。
安装方便,没有反正,可做笫一、二、三道气环。
但在活塞往复运动时,具有泵油作用,即活塞往复运动一次,活塞环将环槽中的机油向燃烧室压送一次,机油易泵入燃烧室。
矩形环与锥面环或扭曲环混合使用时,矩形环做第一道气环。
6 梯形环
梯形环常作为负荷较高的柴油机的第一道气环,它能在活塞左右摆动或环口间隙变化时使环在环槽中的间隙发生变化,从而将其中的焦状油挤出,可有防止活塞环结胶卡死。
7 异向倒角开槽油环
异向倒角开槽油环的刮油边倒角方向相反。
由于其两个外圆工作面倒角,减少了与气缸内表面的接触面积,所以有较高的平均压力。
为了减少环的磨损,工作面需镀铬或喷钼。
该环在大功率柴油机中使用较多。
但其仍有被异向倒角螺旋油环取代的趋势。
8 组合油环
具有两道油环的活塞,要用组合式油环代替整体式油环来安装。
组合式油环具有与气缸壁接触面积小,接触压力大,压力分布均匀,回油通路大,对气缸失圆的适应性好等特点。
它比整体式油环有更高的刮油能力和密封性能。
因此,用组合式油环代替整体式油环时,只装一道环,就可满足刮油性能的要求,同时还可减小摩擦阻力损失。
但为了避免润滑油,通过上油环槽窜入气缸和改善活塞裙部的润滑,应将组合式油环装于上油环的槽中。
安装时应按一定的顺序进行,首先在活塞的油环槽内套入衬环,然后依次装入下面一个平环、中间的波形衬环、上面的两个平环。
各平环的开口应相互错开,径向衬环的接口应对接而不重叠。
