锡珠的产生原因与解决措施

回流焊产生锡珠的原因及解决方案在SMT生产工艺里面，经常会碰到经过回流焊过出来的板有锡珠，锡珠的产生，让产品的质量没有保证，让外观看起来不光滑。

那产生锡珠的主要原因是什么，我们又如何去解决它，这就是我今天写这篇文章的目的。

产生锡珠的主要原因是锡膏的问题。

详细分析请看下面分析。

焊锡珠现象是表面贴装生产中主要缺陷之一，它的直径约为0.2-0.4mm，主要集中出现在片状阻容元件的某一侧面，不仅影响板级产品的外观，更为严重的是由于印刷板上元件密集，在使用过程中它会造成短路现象，从而影响电子产品的质量。

因此弄清它产生的原因，并力求对其进行最有效的控制就显得犹为重要了。

焊锡珠产生的原因是多种因素造成的，在回流焊中的温度时间，焊膏的印刷厚度，焊膏的组成成分，模板的制作，贴片机贴装压力，外界环境都会在生产过程中各个环节对焊锡珠形成产生影响。

焊锡珠是在负责制板通过回流焊炉时产生的。

回流焊曲线可以分为四个阶段，分别为：预热、保温、回流和冷却。

预热阶段的主要目的是为了使印制板和上面的表贴元件升温到120-150度之间，这样可以除去焊膏中易挥发的溶剂，减少对元件的热振动。

因此，在这一过程中焊膏内部会发生气化现象，这时如果焊膏中金属粉末之间的粘结力小于气化产生的力，就会有少量焊膏从焊盘上流离开，有的则躲到片状阻容元件下面，再流焊阶段，温度接近曲线的峰值时，这部分焊膏也会熔化，而后从片状阻容元件下面挤出，形成焊锡珠，由它的形成过程可见，预热温度越高，预热速度越快，就会加大气化现象中飞溅，也就越容易形成锡珠。

因此，我们可以采取较适中的预热温度和预热速度来控制焊锡珠的形成。

焊膏的选用也影响着焊接质量，焊膏中金属的含量，回流焊焊膏的氧化物含量，焊膏中金属粉末的粒度，及焊膏在印制板上的印刷厚度都不同程度影响着焊锡珠的形成。

1：焊膏中的金属含量：焊膏中金属含量的质量比约为90-91%，体积比约为50%左右。

当金属含量增加时，焊膏的粘度增加，就能更有效地抵抗预热过程中气化产生的力。

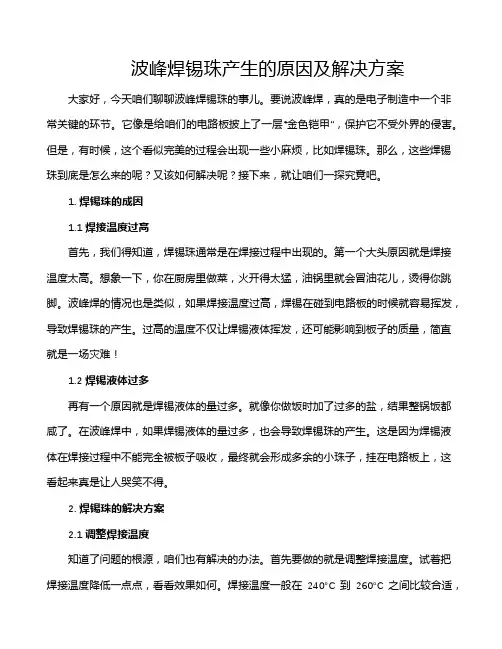

波峰焊锡珠产生的原因及解决方案大家好，今天咱们聊聊波峰焊锡珠的事儿。

要说波峰焊，真的是电子制造中一个非常关键的环节。

它像是给咱们的电路板披上了一层“金色铠甲”，保护它不受外界的侵害。

但是，有时候，这个看似完美的过程会出现一些小麻烦，比如焊锡珠。

那么，这些焊锡珠到底是怎么来的呢？又该如何解决呢？接下来，就让咱们一探究竟吧。

1. 焊锡珠的成因1.1 焊接温度过高首先，我们得知道，焊锡珠通常是在焊接过程中出现的。

第一个大头原因就是焊接温度太高。

想象一下，你在厨房里做菜，火开得太猛，油锅里就会冒油花儿，烫得你跳脚。

波峰焊的情况也是类似，如果焊接温度过高，焊锡在碰到电路板的时候就容易挥发，导致焊锡珠的产生。

过高的温度不仅让焊锡液体挥发，还可能影响到板子的质量，简直就是一场灾难！1.2 焊锡液体过多再有一个原因就是焊锡液体的量过多。

就像你做饭时加了过多的盐，结果整锅饭都咸了。

在波峰焊中，如果焊锡液体的量过多，也会导致焊锡珠的产生。

这是因为焊锡液体在焊接过程中不能完全被板子吸收，最终就会形成多余的小珠子，挂在电路板上，这看起来真是让人哭笑不得。

2. 焊锡珠的解决方案2.1 调整焊接温度知道了问题的根源，咱们也有解决的办法。

首先要做的就是调整焊接温度。

试着把焊接温度降低一点点，看看效果如何。

焊接温度一般在240°C到260°C之间比较合适，大家可以根据自己的实际情况微调一下。

温度过高可不是好事，得适中才行。

你要记住，温度调得太高，锡珠飞溅，调得太低，又可能导致焊接不良，找准那个平衡点，才能让焊锡珠远离你的电路板。

2.2 控制焊锡液体量其次，焊锡液体的量也要控制好。

如果焊锡液体过多，就像是汤锅里的水太多，容易溢出来。

你可以通过调整焊锡槽的液面高度来控制焊锡的量。

合适的液体量不仅可以有效减少焊锡珠的产生，还能保证焊接的质量。

所以，控制好液体量也是非常关键的一个环节。

3. 板子的处理3.1 保持电路板干净除了以上两点，还得保证电路板的干净整洁。

波峰焊接中溅锡珠的形成原因⑴ “小爆炸”理论波峰焊接中在 PCB 的焊接面及元件面上均可能产生锡珠飞溅现象。

普遍认为在 PCB 进入波峰之前有水汽滞留在PCB上的话，一旦与波峰钎料接触，在剧烈升温的过程中，就会在极短的时间内迅速汽化变成蒸汽，发生爆发性的排气过程。

正是这种剧烈的排气可能引发正处在熔融状态中的焊接点内部的小爆炸，从而促使钎料颗粒在脱离波峰时飞溅在PCB上形成锡珠。

在波峰焊接前PCB水汽的来源，杭州东方通信公司对此进行过专题研究和试验，归纳的结论如下：① 制造环境和PCB存放时间制造环境对电子装联的焊接质量有着很大的影响。

制造环境的湿度较重，或PCB包装开封较长时间后再进行贴片和波峰焊生产，或者PCB贴片、插装后放置一段时间后再进行波峰焊，这些因素都很有可能使PCB在波峰焊接过程中产生锡珠。

如果制造环境的湿度太大，在产品制造过程中空气浮动着水汽很容易会在PCB表面凝结，使PCB通孔中凝结有水珠，在过波峰焊时，通孔中的水珠经过预热温区后可能还没有完全挥发完，这些没有挥发完的水珠接触到波峰的焊锡时，经受了高温，就会在短时间内汽化变成蒸汽，而此时正是形成焊点的时候，水汽就会在焊料内产生空隙，或挤出焊料产生锡球。

严重的话就会形成一个爆点，并在它的周围分布有被吹开的细小的锡珠。

假如PCB在包装开封较长时间后再进行贴片和波峰焊，通孔中也会凝结有水珠；PCB完成贴片后或插装完成后放置了一段时间，也会凝结水珠。

同样的原因，这些水珠都有可能在波峰焊过程中导致锡珠产生。

因而，作为从事电子装联的企业，对制造环境的要求和对产品制造过程中的时间安排显得特别地重要。

贴片完成后的PCB应在24小时内完成插装并进行波峰焊，假如天气晴朗干燥，可以在48小时内完成。

② PCB阻焊材料和制作质量在PCB制造过程中所使用的阻焊膜也是波峰焊产生锡球的原因之一。

因为阻焊膜与助焊剂有一定的亲合性，阻焊膜加工不良常常会引起锡珠粘附，产生焊锡球。

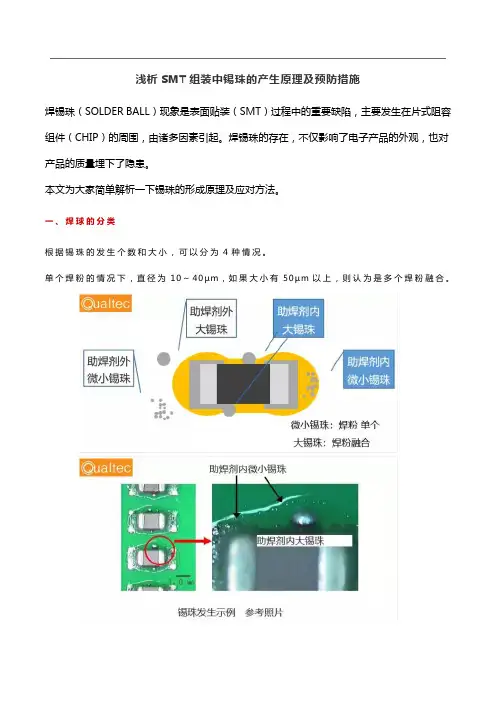

浅析SMT组装中锡珠的产生原理及预防措施焊锡珠（SOLDER BALL）现象是表面贴装（SMT）过程中的重要缺陷，主要发生在片式阻容组件（CHIP）的周围，由诸多因素引起。

焊锡珠的存在，不仅影响了电子产品的外观，也对产品的质量埋下了隐患。

本文为大家简单解析一下锡珠的形成原理及应对方法。

一、焊球的分类根据锡珠的发生个数和大小，可以分为4种情况。

单个焊粉的情况下，直径为10～40µm，如果大小有50µm以上，则认为是多个焊粉融合。

二、助焊剂内锡珠形成原理・加热时锡膏坍塌在加热时锡膏出现坍塌，但并不是完全连接两焊盘（见0.1m m位置），而是在绿油桥中形成薄薄的锡珠（见0.2m m位置）。

・助焊剂流出随着溶融时助焊剂流出，较迟溶解的焊粉流出。

三、常见锡珠形成原因①回流焊温度曲线设置不当；②助焊剂未能发挥作用；③模板的开孔过大或变形严重；④贴片时放置压力过大；⑤焊膏中含有水分；⑥印制板清洗不干净，使焊膏残留于印制板表面及通孔中；⑦采用非接触式印刷或印刷压力过大；⑧焊剂失效。

四、常见防止锡珠产生方法PC B线路板上的阻焊层是影响锡珠形成最重要的一个因素。

在大多数情况下，选择适当的阻焊层能避免锡珠的产生。

使用一些特殊设计的助焊剂能帮助避免锡珠的形成。

另外，要保证使用足够多的助焊剂，这样在PC B线路板离开波峰的时候，会有一些助焊剂残留在PC B线路板上，形成一层非常薄的膜，以防止锡珠附着在PC B线路板上。

同时，助焊剂必须和阻焊层相兼容，助焊剂的喷涂必须采用助焊剂喷雾系统严格控制。

1、尽可能地降低焊锡温度；2、使用更多的助焊剂可以减少锡珠，但将导致更多的助焊剂残留；3、尽可能提高预热温度，但要遵循助焊剂预热参数，否则助焊剂的活化期太短；4、更快的传送带速度也能减少锡珠。
