锡珠的形成及对策

波峰焊锡珠产生的原因及解决方案大家好，今天咱们聊聊波峰焊锡珠的事儿。

要说波峰焊，真的是电子制造中一个非常关键的环节。

它像是给咱们的电路板披上了一层“金色铠甲”，保护它不受外界的侵害。

但是，有时候，这个看似完美的过程会出现一些小麻烦，比如焊锡珠。

那么，这些焊锡珠到底是怎么来的呢？又该如何解决呢？接下来，就让咱们一探究竟吧。

1. 焊锡珠的成因1.1 焊接温度过高首先，我们得知道，焊锡珠通常是在焊接过程中出现的。

第一个大头原因就是焊接温度太高。

想象一下，你在厨房里做菜，火开得太猛，油锅里就会冒油花儿，烫得你跳脚。

波峰焊的情况也是类似，如果焊接温度过高，焊锡在碰到电路板的时候就容易挥发，导致焊锡珠的产生。

过高的温度不仅让焊锡液体挥发，还可能影响到板子的质量，简直就是一场灾难！1.2 焊锡液体过多再有一个原因就是焊锡液体的量过多。

就像你做饭时加了过多的盐，结果整锅饭都咸了。

在波峰焊中，如果焊锡液体的量过多，也会导致焊锡珠的产生。

这是因为焊锡液体在焊接过程中不能完全被板子吸收，最终就会形成多余的小珠子，挂在电路板上，这看起来真是让人哭笑不得。

2. 焊锡珠的解决方案2.1 调整焊接温度知道了问题的根源，咱们也有解决的办法。

首先要做的就是调整焊接温度。

试着把焊接温度降低一点点，看看效果如何。

焊接温度一般在240°C到260°C之间比较合适，大家可以根据自己的实际情况微调一下。

温度过高可不是好事，得适中才行。

你要记住，温度调得太高，锡珠飞溅，调得太低，又可能导致焊接不良，找准那个平衡点，才能让焊锡珠远离你的电路板。

2.2 控制焊锡液体量其次，焊锡液体的量也要控制好。

如果焊锡液体过多，就像是汤锅里的水太多，容易溢出来。

你可以通过调整焊锡槽的液面高度来控制焊锡的量。

合适的液体量不仅可以有效减少焊锡珠的产生，还能保证焊接的质量。

所以，控制好液体量也是非常关键的一个环节。

3. 板子的处理3.1 保持电路板干净除了以上两点，还得保证电路板的干净整洁。

波峰焊接中溅锡珠的形成原因⑴ “小爆炸”理论波峰焊接中在 PCB 的焊接面及元件面上均可能产生锡珠飞溅现象。

普遍认为在 PCB 进入波峰之前有水汽滞留在PCB上的话，一旦与波峰钎料接触，在剧烈升温的过程中，就会在极短的时间内迅速汽化变成蒸汽，发生爆发性的排气过程。

正是这种剧烈的排气可能引发正处在熔融状态中的焊接点内部的小爆炸，从而促使钎料颗粒在脱离波峰时飞溅在PCB上形成锡珠。

在波峰焊接前PCB水汽的来源，杭州东方通信公司对此进行过专题研究和试验，归纳的结论如下：① 制造环境和PCB存放时间制造环境对电子装联的焊接质量有着很大的影响。

制造环境的湿度较重，或PCB包装开封较长时间后再进行贴片和波峰焊生产，或者PCB贴片、插装后放置一段时间后再进行波峰焊，这些因素都很有可能使PCB在波峰焊接过程中产生锡珠。

如果制造环境的湿度太大，在产品制造过程中空气浮动着水汽很容易会在PCB表面凝结，使PCB通孔中凝结有水珠，在过波峰焊时，通孔中的水珠经过预热温区后可能还没有完全挥发完，这些没有挥发完的水珠接触到波峰的焊锡时，经受了高温，就会在短时间内汽化变成蒸汽，而此时正是形成焊点的时候，水汽就会在焊料内产生空隙，或挤出焊料产生锡球。

严重的话就会形成一个爆点，并在它的周围分布有被吹开的细小的锡珠。

假如PCB在包装开封较长时间后再进行贴片和波峰焊，通孔中也会凝结有水珠；PCB完成贴片后或插装完成后放置了一段时间，也会凝结水珠。

同样的原因，这些水珠都有可能在波峰焊过程中导致锡珠产生。

因而，作为从事电子装联的企业，对制造环境的要求和对产品制造过程中的时间安排显得特别地重要。

贴片完成后的PCB应在24小时内完成插装并进行波峰焊，假如天气晴朗干燥，可以在48小时内完成。

② PCB阻焊材料和制作质量在PCB制造过程中所使用的阻焊膜也是波峰焊产生锡球的原因之一。

因为阻焊膜与助焊剂有一定的亲合性，阻焊膜加工不良常常会引起锡珠粘附，产生焊锡球。

浅析SMT组装中锡珠的产生原理及预防措施焊锡珠（SOLDER BALL）现象是表面贴装（SMT）过程中的重要缺陷，主要发生在片式阻容组件（CHIP）的周围，由诸多因素引起。

焊锡珠的存在，不仅影响了电子产品的外观，也对产品的质量埋下了隐患。

本文为大家简单解析一下锡珠的形成原理及应对方法。

一、焊球的分类根据锡珠的发生个数和大小，可以分为4种情况。

单个焊粉的情况下，直径为10～40µm，如果大小有50µm以上，则认为是多个焊粉融合。

二、助焊剂内锡珠形成原理・加热时锡膏坍塌在加热时锡膏出现坍塌，但并不是完全连接两焊盘（见0.1m m位置），而是在绿油桥中形成薄薄的锡珠（见0.2m m位置）。

・助焊剂流出随着溶融时助焊剂流出，较迟溶解的焊粉流出。

三、常见锡珠形成原因①回流焊温度曲线设置不当；②助焊剂未能发挥作用；③模板的开孔过大或变形严重；④贴片时放置压力过大；⑤焊膏中含有水分；⑥印制板清洗不干净，使焊膏残留于印制板表面及通孔中；⑦采用非接触式印刷或印刷压力过大；⑧焊剂失效。

四、常见防止锡珠产生方法PC B线路板上的阻焊层是影响锡珠形成最重要的一个因素。

在大多数情况下，选择适当的阻焊层能避免锡珠的产生。

使用一些特殊设计的助焊剂能帮助避免锡珠的形成。

另外，要保证使用足够多的助焊剂，这样在PC B线路板离开波峰的时候，会有一些助焊剂残留在PC B线路板上，形成一层非常薄的膜，以防止锡珠附着在PC B线路板上。

同时，助焊剂必须和阻焊层相兼容，助焊剂的喷涂必须采用助焊剂喷雾系统严格控制。

1、尽可能地降低焊锡温度；2、使用更多的助焊剂可以减少锡珠，但将导致更多的助焊剂残留；3、尽可能提高预热温度，但要遵循助焊剂预热参数，否则助焊剂的活化期太短；4、更快的传送带速度也能减少锡珠。

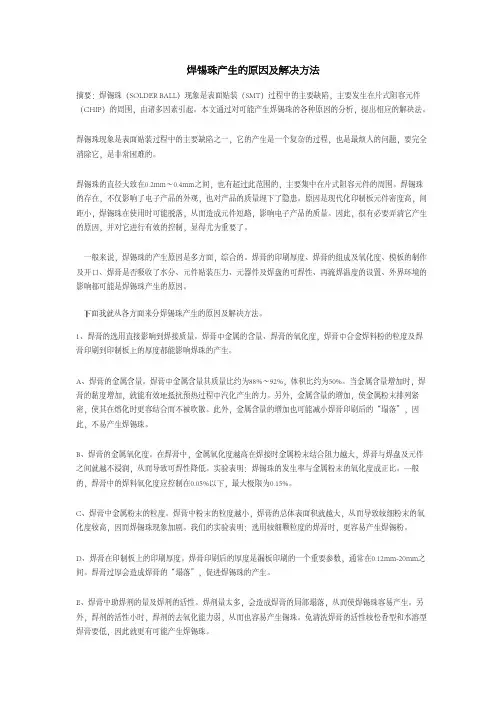

焊锡珠产生的原因及解决方法摘要：焊锡珠（SOLDER BALL）现象是表面贴装（SMT）过程中的主要缺陷，主要发生在片式阻容元件（CHIP）的周围，由诸多因素引起。

本文通过对可能产生焊锡珠的各种原因的分析，提出相应的解决法。

焊锡珠现象是表面贴装过程中的主要缺陷之一，它的产生是一个复杂的过程，也是最烦人的问题，要完全消除它，是非常困难的。

焊锡珠的直径大致在0.2mm～0.4mm之间，也有超过此范围的，主要集中在片式阻容元件的周围。

焊锡珠的存在，不仅影响了电子产品的外观，也对产品的质量埋下了隐患。

原因是现代化印制板元件密度高，间距小，焊锡珠在使用时可能脱落，从而造成元件短路，影响电子产品的质量。

因此，很有必要弄清它产生的原因，并对它进行有效的控制，显得尤为重要了。

一般来说，焊锡珠的产生原因是多方面，综合的。

焊膏的印刷厚度、焊膏的组成及氧化度、模板的制作及开口、焊膏是否吸收了水分、元件贴装压力、元器件及焊盘的可焊性、再流焊温度的设置、外界环境的影响都可能是焊锡珠产生的原因。

㆘面我就从各方面来分焊锡珠产生的原因及解决方法。

1、焊膏的选用直接影响到焊接质量。

焊膏中金属的含量、焊膏的氧化度，焊膏中合金焊料粉的粒度及焊膏印刷到印制板上的厚度都能影响焊珠的产生。

A、焊膏的金属含量。

焊膏中金属含量其质量比约为88%～92%，体积比约为50%。

当金属含量增加时，焊膏的黏度增加，就能有效地抵抗预热过程中汽化产生的力。

另外，金属含量的增加，使金属粉末排列紧密，使其在熔化时更容结合而不被吹散。

此外，金属含量的增加也可能减小焊膏印刷后的“塌落”，因此，不易产生焊锡珠。

B、焊膏的金属氧化度。

在焊膏中，金属氧化度越高在焊接时金属粉末结合阻力越大，焊膏与焊盘及元件之间就越不浸润，从而导致可焊性降低。

实验表明：焊锡珠的发生率与金属粉末的氧化度成正比。

一般的，焊膏中的焊料氧化度应控制在0.05%以下，最大极限为0.15%。

C、焊膏中金属粉末的粒度。

波峰焊过程中出现锡珠波峰焊过程中出现锡珠的原因及预防控制办法在波峰焊工艺过程中，锡珠的产生有两种状况：一种是在板子刚接触到锡液时，因为助焊剂或板材本身的水份过多或高沸点溶剂没有充分挥发，遇到温度较高的锡液时骤然挥发，较大的温差致使液态焊锡飞溅出去，形成细小锡珠；另一种情况是在线路板离开液态焊锡的时候，当线路板与锡波分离时，线路板顺着管脚延伸的方向会拉出锡柱，在助焊剂的润湿作用及锡液自身流动性的作用下，多余的焊锡会落回锡缸中，因此而溅起的焊锡有时会落在线路板上，从而形成锡珠。

因此，我们可以看到，在波峰焊防控锡珠方面，我们应该从两个大的方面着手，一方面是助焊剂等原材料的选择，另一方面是波峰焊的工艺控制。

（一），助焊剂方面的原因分析及预防控制办法1、助焊剂中的水份含量较大或超标，在经过预热时未能充分挥发；2、助焊剂中有高沸点物质或不易挥发物，经预热时不能充分挥发；这两种原因是助焊剂本身质量问题所引起的，在实际焊接工艺中，可以通过提高预热温度或放慢走板速度等来解决。

除此之外，在选用助焊剂前应针对供商所提供样品进行实际工艺的确认，并记录试用时的标准工艺，在没有锡珠出现的情况下，审核供应商所提供的其他说明资料，在以后的收货及验收过程中，应核对供应商最初的说明资料。

（二），工艺方面的原因分析及预防控制办法1，预热温度偏低，助焊剂中溶剂部分未完全挥发；2，走板速度太快未达到预热效果；3，链条（或PCB板面）倾角过小，锡液与焊接面接触时中间有气泡，气泡爆裂后产生锡珠；4，助焊剂涂布的量太大，多余助焊剂未能完全流走或风刀没有将多余焊剂吹下；这四种不良原因的出现，都和标准化工艺的确定有关，在实际生产过程中，应该严格按照已经订好的作业指导文件进行各项参数的校正，对已经设定好的参数，不能随意改动，相关参数及所涉及技术层面主要有以下几点：（1），关于预热：一般设定在90℃-110℃，这里所讲温度是指预热后PCB板焊接面的实际受热温度，而不是表显温度；如果预热温度达不到要求，则焊后易产生锡珠。

PCBA过回流焊后产生锡珠的原因及解决措施
（1）焊膏本身质量问题—微粉含量高：粘度过低；触变性不好
控制焊膏质量，小于20um微粉粒应少于百分之10%
（2）元器件焊端和引脚、印制电路基板的焊盘氧化和污染，或印制板受潮严格来料检验，如印制板受潮或污染，贴装前清洗并烘干
PCB板过回流焊后的效果
（3）焊膏使用不当
按规定要求执行
（4）温度曲线设置不当——升温速度过快，金属粉末随溶剂蒸汽飞溅形成焊锡球；预热区温度过低，突然进入焊接区，也容易产生焊锡球
温度曲线和焊膏的升温斜率峰值温度应保持一致。

160度的升温速度控制在1度/秒～2度/秒
（5）焊膏量过多，贴装时焊膏挤出量多；模板厚度或开口大；或模板与PCB不平行或有间隙
①加工合格模板
②调整模板与印制板表面之间距离，是其接触并平行
（6）刮刀压力过大、造成焊膏图形粘连；模板底部污染，粘污焊盘以外的地方严格控制印刷工艺，保证印刷的质量
（7）贴片的压力大，焊膏挤出量过多，使图形、粘连
提高贴片头Z桌的高度，减小贴片压力
（1）升温区的升温速度过快，焊膏中的溶剂、气体蒸发不完全，进入焊接区产生气泡、针孔解决措施：160度前的升温速度控制在1度/秒～2度/秒
SMT贴片过回流焊后效果
（2）焊膏中金属粉末的含氧量高，或使用回收焊膏、工艺环境卫生差、混入杂质
解决措施：控制焊膏的质量，制定焊膏的使用条例
（3）元器件焊端，引脚、印制基板的焊盘氧化或污染，或印制板受潮
解决措施：元器件先到先用，不要存放在潮湿环境中，不要超过规定的使用日期（4）焊膏受潮，吸收了空气中的水气
解决措施：达到室温后才能打开焊膏的容器盖，控制环境温度20度～26度、相对湿度40%～70%。

SMT产生锡珠的原因及对策前言在表面着装技术精密发达的时代中,常常发生扰人的问题,其中以在零件部品旁,所发生小锡珠为最常见。

本篇就探讨其发生原因与解决对策,提供使用人在制程上参考。

1.如图a.锡膏在印刷后,零件部品在植装时,置件压力过强,锡膏因此产生挤压。

当进入回焊炉加热时,部品零件温度上升通常比基板来得快,而零件部品下方温度上升较慢。

接着,零件部品的导体(极体)与锡膏接触地方,Flux因温度上升黏度降低,又因部品零件导体上方温度较高而爬升靠近。

所以锡膏是由温度最高Pad外侧开始溶融。

2.如图b.溶融焊锡开始向零件部品的导体处往上爬,溶融焊锡形成像墙壁一般, 接着未溶融焊锡中Flux动向,因溶融焊锡而阻断停止流动,所以Flux无法向外流。

当然所产生挥发溶剂(GAS)也因溶融焊锡而阻断包覆。

3.如图c.锡膏的溶融方向是向Pad的内部进行,Flux也向内部挤压,(GAS)也向内侧移动。

零件部品a.点的下方因力量而使溶融焊锡到达b.点,又因吃锡不良a.点停止下降,产生c.力量逆流,a.b.c.d.的力量,使得焊锡移动。

•零件部品氧化,在导体侧面吃锡是有界线的如图c.所示,结果反而焊锡受压析出形成锡珠。

•另一方面Pad温度较快上升,在Pad上的溶融焊锡先产生回塑效果,无法拉引零件部品,此时的力量使得未溶融焊锡受压析出溶融而形成小锡珠。

•锡膏内Flux易析出气泡,Flux流动力量加上挥发型溶剂的挥发,再加上零件部品在Pad上拉引的力量同时使得未溶融焊锡受挤压析出溶融而形成锡珠。

•锡膏量过多或Pad面积太小,溶融焊锡所保有空间过小也易形成锡珠。

对策零件部品旁发生锡珠的原因很多,需检讨与修正。

1.在设计上Pad的温度,能均匀上升,考虑受热平衡,来决定Pad大小及导体长宽。

2.在设计上考虑锡高的量,零件部品的高度与Pad面积,使得溶融焊锡保有舒展空间。

3.温度曲线不可急遽上升。

4.印刷精度及印刷量的控制,与印刷时的管理。

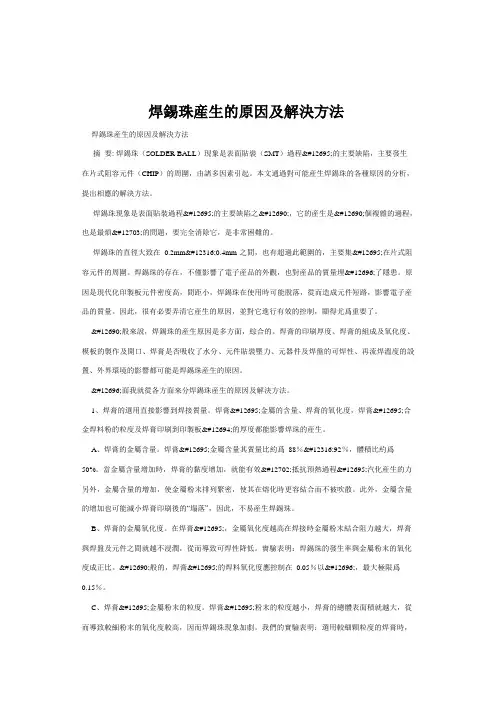

焊錫珠産生的原因及解決方法焊錫珠産生的原因及解決方法摘要: 焊錫珠（SOLDER BALL）現象是表面貼裝（SMT）過程㆗的主要缺陷，主要發生在片式阻容元件（CHIP）的周圍，由諸多因素引起。

本文通過對可能産生焊錫珠的各種原因的分析，提出相應的解決方法。

焊錫珠現象是表面貼裝過程㆗的主要缺陷之㆒，它的産生是㆒個複雜的過程，也是最煩㆟的問題，要完全消除它，是非常困難的。

焊錫珠的直徑大致在0.2mm〜0.4mm 之間，也有超過此範圍的，主要集㆗在片式阻容元件的周圍。

焊錫珠的存在，不僅影響了電子産品的外觀，也對産品的質量埋㆘了隱患。

原因是現代化印製板元件密度高，間距小，焊錫珠在使用時可能脫落，從而造成元件短路，影響電子産品的質量。

因此，很有必要弄清它産生的原因，並對它進行有效的控制，顯得尤爲重要了。

㆒般來說，焊錫珠的産生原因是多方面，綜合的。

焊膏的印刷厚度、焊膏的組成及氧化度、模板的製作及開口、焊膏是否吸收了水分、元件貼裝壓力、元器件及焊盤的可焊性、再流焊溫度的設置、外界環境的影響都可能是焊錫珠産生的原因。

㆘面我就從各方面來分焊錫珠産生的原因及解決方法。

1、焊膏的選用直接影響到焊接質量。

焊膏㆗金屬的含量、焊膏的氧化度，焊膏㆗合金焊料粉的粒度及焊膏印刷到印製板㆖的厚度都能影響焊珠的産生。

A、焊膏的金屬含量。

焊膏㆗金屬含量其質量比約爲88％〜92％，體積比約爲50%。

當金屬含量增加時，焊膏的黏度增加，就能有效㆞抵抗預熱過程㆗汽化産生的力另外，金屬含量的增加，使金屬粉末排列緊密，使其在熔化時更容結合而不被吹散。

波峰焊接中溅锡珠的形成原因⑴ “小爆炸”理论波峰焊接中在 PCB 的焊接面及元件面上均可能产生锡珠飞溅现象。

普遍认为在 PCB 进入波峰之前有水汽滞留在PCB上的话，一旦与波峰钎料接触，在剧烈升温的过程中，就会在极短的时间内迅速汽化变成蒸汽，发生爆发性的排气过程。

正是这种剧烈的排气可能引发正处在熔融状态中的焊接点内部的小爆炸，从而促使钎料颗粒在脱离波峰时飞溅在PCB上形成锡珠。

在波峰焊接前PCB水汽的来源，杭州东方通信公司对此进行过专题研究和试验，归纳的结论如下：① 制造环境和PCB存放时间制造环境对电子装联的焊接质量有着很大的影响。

制造环境的湿度较重，或PCB包装开封较长时间后再进行贴片和波峰焊生产，或者PCB贴片、插装后放置一段时间后再进行波峰焊，这些因素都很有可能使PCB在波峰焊接过程中产生锡珠。

如果制造环境的湿度太大，在产品制造过程中空气浮动着水汽很容易会在PCB表面凝结，使PCB通孔中凝结有水珠，在过波峰焊时，通孔中的水珠经过预热温区后可能还没有完全挥发完，这些没有挥发完的水珠接触到波峰的焊锡时，经受了高温，就会在短时间内汽化变成蒸汽，而此时正是形成焊点的时候，水汽就会在焊料内产生空隙，或挤出焊料产生锡球。

严重的话就会形成一个爆点，并在它的周围分布有被吹开的细小的锡珠。

假如PCB在包装开封较长时间后再进行贴片和波峰焊，通孔中也会凝结有水珠；PCB完成贴片后或插装完成后放置了一段时间，也会凝结水珠。

同样的原因，这些水珠都有可能在波峰焊过程中导致锡珠产生。

因而，作为从事电子装联的企业，对制造环境的要求和对产品制造过程中的时间安排显得特别地重要。

贴片完成后的PCB应在24小时内完成插装并进行波峰焊，假如天气晴朗干燥，可以在48小时内完成。

② PCB阻焊材料和制作质量在PCB制造过程中所使用的阻焊膜也是波峰焊产生锡球的原因之一。

因为阻焊膜与助焊剂有一定的亲合性，阻焊膜加工不良常常会引起锡珠粘附，产生焊锡球。

锡珠的产生原因及解决方法锡珠的产生原因及解决方法锡珠现象是smt过程中的主要缺陷，主要发生在片式阻容元件的周围，由诸多因素引起。

它的产生是一个复杂的过程，也是最烦人的问题，要完全消除它，是非常困难的。

锡珠的直径大致在0.2mm——0.4mm之间，也有超过此范围的。

锡珠的存在，不仅影响了电子产品的美观，对产品的质量也有极大的隐患。

我们都知道现在smt工艺中的元件间距小，密度高，若是锡珠在使用时脱落，就可能造成元件短路，影响电子产品的质量。

因此，弄清锡珠产生的原因，并对它进行有效的控制，显得尤为重要了。

锡珠的产生原因是多方面造成的。

锡膏的印刷厚度、其组成及氧化度、模板的制作及开口都有可能造成锡珠现象，同时锡膏是否吸收了水分、元件贴装压力、元器件及焊盘的可焊性、再流焊温度的设置、外界环境的影响都可能是锡珠产生的原因。

下面吉田店铺就从各方面来分锡珠产生的原因及解决方法。

1、锡膏的金属氧化度。

在锡膏中，金属氧化度越高在焊接时金属粉末结合阻力越大，锡膏与焊盘及元件之间就越不浸润，从而导致可焊性降低。

锡珠的发生率与金属粉末的氧化度成正比。

一般的，锡膏中的焊料氧化度应控制在０．０５％以下，最大极限为0.15％。

2、锡膏在印制板上的印刷厚度。

锡膏印刷后的厚度是漏板印刷的一个重要参数，通常在0.12ｍｍ——0.20ｍｍ之间。

锡膏过厚会造成锡膏“塌边”，促进锡珠的产生。

3、锡膏中助焊剂的量及焊剂的活性。

焊剂量太多，会造成锡膏的局部塌落，从而使锡珠容易产生。

另外，焊剂的活性小时，焊剂的去氧化能力弱，从而也容易产生锡珠。

免清洗锡膏的活性较松香型和水溶型锡膏要低，因此就更有可能产生锡珠。

4、此外，锡膏在使用前，一般冷藏在冰箱中，取出来以后应该使其恢复到室温后打开使用，否则，锡膏容易吸收水分，在再流焊锡飞溅而产生锡珠。

58回流焊中锡珠形成的原因及解决方法介绍|南昌回流焊原理2017-03-22 12:44 | #2楼波峰焊第一品牌【精极科技】深圳市精极科技有限公司成立于2002年8月，是一家以设计、生产、销售等工业仓储设备及柔性生产线设备为主的专业生产厂家，同时分销配套的防静电周边产品。

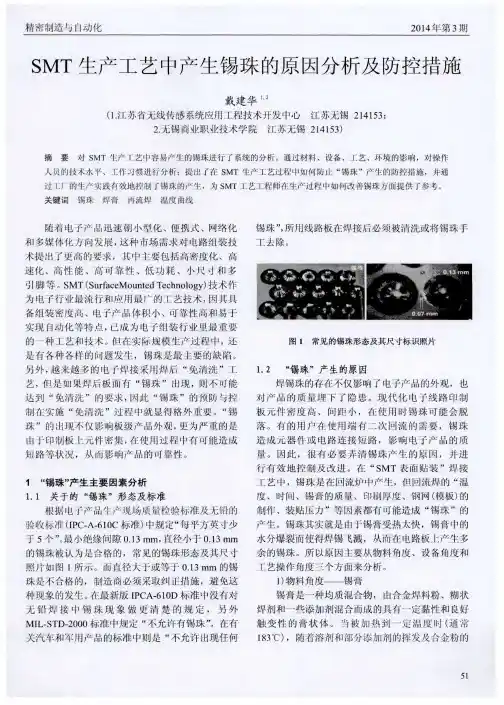

浅谈回流焊锡珠产生原因及控制措施在SMT加工行业中，锡珠是主要质量缺陷之一，常发生在矩形片式阻容元件以及细间距IC元件引脚周围，由诸多因素引起。

本文就其各种原因进行分析，并探索出相应的控制措施具有参考和指导意义。

标签：SMT；回流焊；锡珠原因；控制措施引言由于电子技术向着小型化、智能化、集成化的方向迅速发展，产品结构越来越紧凑，加工难度越来越大。

针对目前电子产品加工特点，有许多质量缺陷问题需要解决，特别是在应用无铅技术后，无铅锡膏的浸润性变差，锡珠问题更为突出，因此，有必要分析锡珠产生的原因，采取控制措施提高SMT产品质量直通率。

1 SMT回流焊中锡珠形成机理回流焊中出现的锡珠，主要藏于矩形片式阻容元件两焊端之间的侧面或细间距元件引脚之间。

在元件贴装过程中，锡膏被印刷在焊盘上，随着PCB板穿过回流炉，锡膏熔化变成液体，如果锡膏与焊盘和元器件引脚等润湿不良，液态焊料会因表面张力收缩而使焊缝填充不满，所有焊料颗粒不能聚合成一个焊点而形成锡珠。

2 原因分析2.1 锡膏选用不合适的影响锡膏选用会影响焊接质量，锡膏中金属含量、氧化物含量、金属粉末粒度及锡膏在PCB板上的印刷厚度都有不同程度影响锡珠形成。

根据现场信息采集，如表1所示1可看出，选用开封时间长且多次利用的锡膏，焊料中金属含量降低，氧化度增加，可焊性较差，锡珠现象加剧。

2.2 回流焊温度曲线设置不合理的影响以生产TLM40V68主板为例试验，如表2所示。

从表2可看出，锡珠产生与温度和时间有关，预热区升温速率过快，預热时间过短，容易形成锡珠。

2.3 锡膏印刷厚度不规范的影响锡膏印刷厚度是非常重要的参数，其厚度通常在0.12～0.20mm之间。

锡膏印刷厚度不同，锡珠产生率统计结果如表3所示。

从表3可以看出，印刷锡膏过厚，会导致锡膏“塌落”，经过回流炉加剧锡珠的形成。

2.4 锡膏回温时间不充分的影响以生产CPU板为例试验，锡珠产生率统计结果如表4所示。

回流焊锡珠产生的原因及解决方案下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、原因分析1.1 运行参数不当。

在回流焊过程中，如果回流炉的温度、速度或气氛控制不当，容易导致焊接锡珠不均匀或产生不良，影响焊接质量。

焊锡珠的产生原因及解决方法焊锡珠现象是表面贴装生产中主要缺陷之一，它的直径约为0.2-0.4mm，主要集中出现在片状阻容元件的某一侧面，不仅影响板级产品的外观，更为严重的是由于印刷板上元件密集，在使用过程中它会造成短路现象，从而影响电子产品的质量。

因此弄清它产生的原因，并力求对其进行最有效的控制就显得犹为重要了。

..焊锡珠产生的原因是多种因素造成的，再流焊中的温度时间，焊膏的印刷厚度，焊膏的组成成分，模板的制作，装贴压力，外界环境都会在生产过程中各个环节对焊锡珠形成产生影响。

..焊锡珠是在负责制板通过再流焊炉时产生的。

再流焊曲线可以分为四个阶段，分别为：预热、保温、再流和冷却。

预热阶段的主要目的是为了使印制板和上面的表贴元件升温到120-150度之间，这样可以除去焊膏中易挥发的溶剂，减少对元件的热振动。

因此，在这一过程中焊膏内部会发生气化现象，这时如果焊膏中金属粉末之间的粘结力小于气化产生的力，就会有少量焊膏从焊盘上流离开，有的则躲到片状阻容元件下面，再流焊阶段，温度接近曲线的峰值时，这部分焊膏也会熔化，而后从片状阻容元件下面挤出，形成焊锡珠，由它的形成过程可见，预热温度越高，预热速度越快，就会加大气化现象中飞溅，也就越容易形成锡珠。

因此，我们可以采取较适中的预热温度和预热速度来控制焊锡珠的形成。

..焊膏的选用也影响着焊接质量，焊膏中金属的含量，焊膏的氧化物含量，焊膏中金属粉末的粒度，及焊膏在印制板上的印刷厚度都不同程度影响着焊锡珠的形成。

....1：焊膏中的金属含量：焊膏中金属含量的质量比约为90-91％，体积比约为50％左右。

当金属含量增加时，焊膏的粘度增加，就能更有效地抵抗预热过程中气化产生的力。

另外，金属含量的增加，使金属粉末排列紧密，使其有更多机会结合而不易在气化时被吹散。

金属含量的增加也可以减小焊膏印刷后的塌落趋势，因此不易形成焊锡珠。

....2：焊膏中氧化物的含量：焊膏中氧化物含量也影响着焊接效果，氧化物含量越高，金属粉末熔化后结合过程中所受阻力就越大，再流焊阶段，金属粉末表面氧化物的含量还会增高，这就不利?quot;润湿"而导致锡珠产生。
