(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920231537.7(22)申请日 2019.02.25(73)专利权人 广州永万预制构件有限公司地址 510000 广东省广州市南沙区大岗镇龙古村龙富路（永基管桩有限公司A区）第二层(72)发明人 许耀海　李成基　(51)Int.Cl.E04B 2/56(2006.01)E04B 1/98(2006.01)E04H 9/02(2006.01)

(54)实用新型名称一种装配式剪力墙消能减震连接装置(57)摘要本实用新型涉及建筑施工技术领域，具体是一种装配式剪力墙消能减震连接装置，包括节点支架、阻尼器、钢套和支撑架，节点支架的顶部中间设置有与顶部框架梁相连接的限位托盘，节点支架的一侧通过销轴与阻尼器的一端铰接，钢套套装在框架梁的夹角处，钢套的内部设置有三角板，钢套通过三角板外侧的铰接座与阻尼器的另一端铰接，支撑架的中间安装有万向节，支撑架的底部与包饶在框架梁底部夹角的另一个钢套内侧的三角板固定连接。本实用新型采用铰接的方式使节点支架与阻尼器存在一定活动范围的转动连接，通过活动连接方式增强对剪力墙的减震效果，并且设置了多组消能减震构造，降低地震的余震对建筑物本体以及剪力墙持续的振动

损害。

权利要求书1页 说明书3页 附图3页CN 209760507 U2019.12.10

CN 209760507

U1.一种装配式剪力墙消能减震连接装置，包括节点支架(1)、阻尼器(2)、钢套(3)和支撑架(4)，所述节点支架(1)由钢板焊接而成，所述节点支架(1)设置在框架梁(5)的内部，所述节点支架(1)通过底部的连接块(14)与支撑架(4)固定连接，所述阻尼器(2)的两端均设置有接头(21)，其特征在于：所述节点支架(1)的顶部中间设置有与顶部框架梁(5)相连接的限位托盘(11)，所述节点支架(1)的一侧通过销轴(13)与阻尼器(2)的一端铰接，所述钢套(3)套装在框架梁(5)的夹角处，所述钢套(3)的内部设置有三角板(31)，所述钢套(3)通过三角板(31)外侧的铰接座(33)与阻尼器(2)的另一端铰接，所述支撑架(4)的中间安装有万向节(41)，所述支撑架(4)的底部与包饶在框架梁(5)底部夹角的另一个所述钢套(3)内侧的三角板(31)固定连接。2.根据权利要求1所述的一种装配式剪力墙消能减震连接装置，其特征在于：所述节点支架(1)的顶部一侧设置有与顶部框架梁(5)相连接的橡胶支座(12)。3.根据权利要求1所述的一种装配式剪力墙消能减震连接装置，其特征在于：所述钢套(3)为L型结构，且由钢板焊接而成，所述钢套(3)包饶在框架梁(5)的夹角处，所述钢套(3)外侧夹角处设置有斜面(34)，所述钢套(3)通过螺栓(51)与框架梁(5)固定连接。4.根据权利要求3所述的一种装配式剪力墙消能减震连接装置，其特征在于：所述钢套(3)的内壁两侧与框架梁(5)相接触，所述钢套(3)的内壁中间设置有与框架梁(5)相隔离的空腔(32)。5.根据权利要求1所述的一种装配式剪力墙消能减震连接装置，其特征在于：所述阻尼器(2)在框架梁(5)的内侧顶部水平设置，所述阻尼器(2)与支撑架(4)在框架梁(5)的内部构成旋转90度的V型结构。6.根据权利要求1所述的一种装配式剪力墙消能减震连接装置，其特征在于：所述阻尼器(2)在框架梁(5)的内侧顶部水平设置，所述阻尼器(2)与支撑架(4)在框架梁(5)的内部构成顺时针旋转180度的K型结构。7.根据权利要求5或6所述的一种装配式剪力墙消能减震连接装置，其特征在于：所述

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920630184.8(22)申请日 2019.05.05(73)专利权人 衡水力能新材料工程有限公司地址 053000 河北省衡水市滨湖新区彭杜乡南王庄村(72)发明人 于泳　王庆杰　(74)专利代理机构 石家庄开言知识产权代理事务所(普通合伙) 13127代理人 赵俊娇(51)Int.Cl.E02D 17/20(2006.01)

(54)实用新型名称一种装配式框格梁(57)摘要本实用新型公开了一种装配式框格梁，涉及框格梁领域。该框格梁包括框架梁板、导滑机构和限位机构。其中，框架梁板包括一个或多个贴合连接的梁板单体，梁板单体呈波纹状结构；导滑机构包括固定在梁板单体的一个侧面上的燕尾槽以及固定在另一个侧面上的燕尾凸起；限位机构包括开设在梁板单体一个侧面上的容纳凹槽，所述容纳凹槽的底部固定有限位齿条，容纳凹槽的背部固定有锁止扣。该框格梁利用波纹状的框架梁板增加与边坡的连接稳定性，同时可以多层叠加使用，增加梁板总体强度，并且可以滑动两块相邻的梁板单体调节单条框架梁板的总长度，

以适应不同边坡环境。

权利要求书1页 说明书3页 附图3页CN 209941703 U2020.01.14

CN 209941703

U1.一种装配式框格梁，呈方格形的框架结构，其特征在于，包括：框架梁板(1)，用于围成框格梁的框架结构，所述框架梁板(1)包括一个或多个贴合连接的梁板单体(10)，所述梁板单体(10)呈沿其高度方向延伸的波纹状结构；导滑机构(2)，包括固定在梁板单体(10)的一个侧面上沿其长度方向开设的燕尾槽(21)，以及固定在梁板单体(10)的另一个侧面上与燕尾槽(21)相匹配的燕尾凸起(22)，所述燕尾凸起(22)能够在多个梁板单体(10)连接使用时，插入燕尾槽(21)内部并沿其长度方向滑动；限位机构(3)，包括开设在梁板单体(10)一个侧面上的容纳凹槽(30)，所述容纳凹槽(30)沿梁板单体(10)的长度方向贯穿设置，所述容纳凹槽(30)的底部固定有沿其长度方向设置的限位齿条(31)，所述容纳凹槽(30)的背部固定有能够在多个梁板单体(10)贴合连接使用时限制限位齿条(31)移动的锁止扣(32)。2.根据权利要求1所述的一种装配式框格梁，其特征在于，所述锁止扣(32)包括在多个梁板单体(10)贴合连接使用时位于限位齿条(31)的一端通过轴承与梁板单体(10)可旋转连接并能够与限位齿条(31)咬合固定的锁止齿(321)，所述锁止齿(321)在远离限位齿条(31)的一侧间隔固定有挤压板(322)，所述挤压板(322)和锁止齿(321)之间固定有与二者抵紧的弹性片(323)，所述弹性片(323)被二者挤压折弯呈U形结构。3.根据权利要求2所述的一种装配式框格梁，其特征在于，所述轴承远离锁止齿(321)的一端穿过梁板单体(10)并固定有旋转拨片(324)，所述旋转拨片(324)垂直于轴承设置。4.根据权利要求1所述的一种装配式框格梁，其特征在于，所述限位机构(3)位于梁板单体(10)的中部。5.根据权利要求4所述的一种装配式框格梁，其特征在于，所述导滑机构(2)的数量为两个，且对称固定于限位机构(3)的两侧。6.根据权利要求1所述的一种装配式框格梁，其特征在于，所述框架梁板(1)的外表面

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920265066.1(22)申请日 2019.03.01(73)专利权人 华侨大学地址 362000 福建省泉州市丰泽区城东城华北路269号(72)发明人 王卫华　蔡敏伟　董毓利　徐玉野　张大山　洪铁东　陈香蓉　郭秀泉　(74)专利代理机构 厦门市首创君合专利事务所有限公司 35204代理人 张松亭　林燕玲(51)Int.Cl.E04B 1/58(2006.01)(ESM)同样的发明创造已同日申请发明专利

(54)实用新型名称一种装配式复合钢管混凝土柱-钢梁连接结构(57)摘要一种装配式复合钢管混凝土柱-钢梁连接结构，包括复合钢管混凝土柱和钢梁，该复合钢管混凝土柱内预埋有加强圆钢管，还包括节点环、连接片和若干连接件；该节点环设有上翼缘、下翼缘和腹板，该腹板上设有贯通的连接管，该连接管外周设有若干加劲肋，该上翼缘和下翼缘分别连接于腹板上端和下端并设有适配连接管端部的开口；该钢管混凝土柱一端插入开口，其套筒通过连接件与上翼缘或下翼缘固定连接；该连接片罩设于连接管外并与上翼缘、下翼缘和腹板密封固定，其上还开设有小孔；该钢梁与上翼缘、下翼缘和腹板之间通过连接件固定。本实用新型保证了节点连接的可靠性，使节点的施工更加简

单。

权利要求书1页 说明书3页 附图2页CN 209874076 U2019.12.31

CN 209874076

U1.一种装配式复合钢管混凝土柱-钢梁连接结构，包括复合钢管混凝土柱和钢梁，该复合钢管混凝土柱内预埋有加强圆钢管，其特征在于：还包括节点环、连接片和若干连接件；该节点环设有上翼缘、下翼缘和腹板，该腹板上设有贯通的连接管，该连接管外周设有若干加劲肋，该上翼缘和下翼缘分别连接于腹板上端和下端并设有适配连接管端部的开口；该复合钢管混凝土柱一端插入开口，其加强圆钢管通过连接件与上翼缘或下翼缘固定连接；该连接片罩设于连接管外并与上翼缘、下翼缘和腹板密封固定，其上还开设有小孔；该钢梁与上翼缘、下翼缘和腹板之间通过连接件固定。2.如权利要求1所述的一种装配式复合钢管混凝土柱-钢梁连接结构，其特征在于：所述复合钢管混凝土柱端部设有凸部以插入所述开口，所述若干加强圆钢管位于该凸部外周。3.如权利要求1所述的一种装配式复合钢管混凝土柱-钢梁连接结构，其特征在于：所述上翼缘长度小于所述腹板长度，所述下翼缘长度等于所述腹板长度，所述腹板顶端形成有外露部；所述钢梁顶端设有外延部以搭接于该外露部。4.如权利要求1所述的一种装配式复合钢管混凝土柱-钢梁连接结构，其特征在于：所述开口外周设有若干第一通孔，该若干第一通孔与所述若干加强圆钢管一一对应；每个所述加劲肋位于相邻两第一通孔之间。5.如权利要求1所述的一种装配式复合钢管混凝土柱-钢梁连接结构，其特征在于：所述加劲肋端部与所述上翼缘和下翼缘密封固定。6.如权利要求1所述的一种装配式复合钢管混凝土柱-钢梁连接结构，其特征在于：所述连接片包括第一板、第二板和第三板，该第二板和第三板位于第一板两端且与所述腹板密封固定。7.如权利要求1所述的一种装配式复合钢管混凝土柱-钢梁连接结构，其特征在于：所述连接件为螺栓或螺钉。8.如权利要求1所述的一种装配式复合钢管混凝土柱-钢梁连接结构，其特征在于：所述钢梁上端、下端和侧部均设有若干第二通孔，所述上翼缘、所述下翼缘和所述腹板对应设有若干第三通孔；所述连接件连接于第二通孔和第三通孔之间。9.如权利要求8所述的一种装配式复合钢管混凝土柱-钢梁连接结构，其特征在于：所

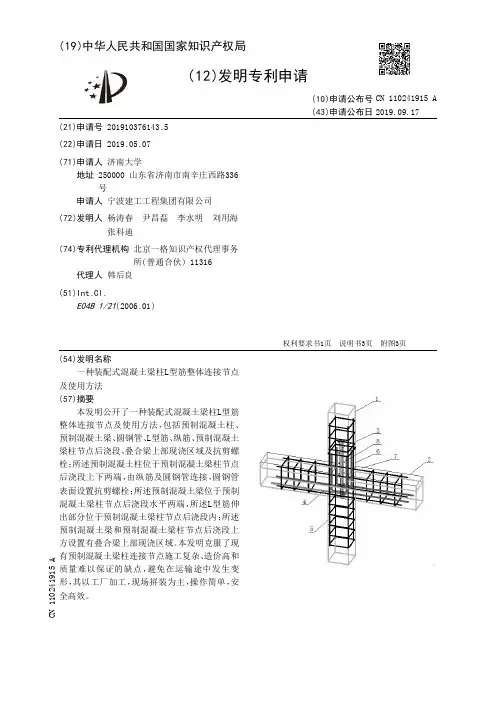

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号 (43)申请公布日

(21)申请号 201910376143.5

(22)申请日 2019.05.07

(71)申请人 济南大学地址 250000 山东省济南市南辛庄西路336号 申请人 宁波建工工程集团有限公司

(72)发明人 杨涛春　尹昌磊　李水明　刘用海　张科迪　

(74)专利代理机构 北京一格知识产权代理事务所(普通合伙) 11316代理人 韩后良

(51)Int.Cl.E04B 1/21(2006.01)

(54)发明名称一种装配式混凝土梁柱L型筋整体连接节点及使用方法(57)摘要本发明公开了一种装配式混凝土梁柱L型筋整体连接节点及使用方法，包括预制混凝土柱、预制混凝土梁、圆钢管、L型筋、纵筋、预制混凝土梁柱节点后浇段、叠合梁上部现浇区域及抗剪螺栓；所述预制混凝土柱位于预制混凝土梁柱节点后浇段上下两端，由纵筋及圆钢管连接，圆钢管表面设置抗剪螺栓；所述预制混凝土梁位于预制混凝土梁柱节点后浇段水平两端，所述L型筋伸出部分位于预制混凝土梁柱节点后浇段内；所述预制混凝土梁和预制混凝土梁柱节点后浇段上方设置有叠合梁上部现浇区域。本发明克服了现有预制混凝土梁柱连接节点施工复杂、造价高和质量难以保证的缺点，避免在运输途中发生变形，其以工厂加工，现场拼装为主，操作简单，安

全高效。

权利要求书1页 说明书3页 附图3页CN 110241915 A2019.09.17

CN 110241915

A1.一种装配式混凝土梁柱L型筋整体连接节点，其特征在于，包括预制混凝土柱（1）、预

制混凝土梁（2）、圆钢管（3）、L型筋（4）、纵筋（5）、预制混凝土梁柱节点后浇段（6）、叠合梁上

部现浇区域（7）及抗剪螺栓（8）；所述预制混凝土柱（1）位于所述预制混凝土梁柱节点后浇

段（6）上下两端，由纵筋（5）及圆钢管（3）连接，圆钢管（3）表面设置抗剪螺栓（8）；所述预制
