高层框架结构梁柱节点施工的技术重点

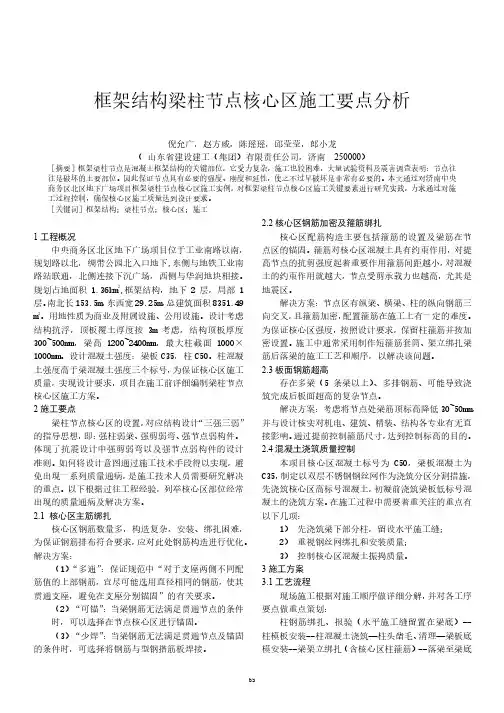

框架结构梁柱节点核心区施工要点分析倪允广，赵方威，陈瑶瑶，邱莹莹，郎小龙（山东省建设建工（集团）有限责任公司，济南250000）[摘要]框架梁柱节点是混凝土框架结构的关键部位，它受力复杂，施工也较困难，大量试验资料及震害调查表明：节点往往是破坏的主要部位。

因此保证节点具有必要的强度、刚度和延性，使之不过早破坏是非常有必要的。

本文通过对济南中央商务区北区地下广场项目框架梁柱节点核心区施工实例，对框架梁柱节点核心区施工关键要素进行研究实践，力求通过对施工过程控制，确保核心区施工质量达到设计要求。

[关键词]框架结构；梁柱节点；核心区；施工1工程概况中央商务区北区地下广场项目位于工业南路以南，规划路以北，绸带公园北入口地下,东侧与地铁工业南路站联通，北侧连接下沉广场，西侧与华润地块相接。

规划占地面积 1.36km2,框架结构，地下2层，局部1层。

南北长153.5m，东西宽29.25m，总建筑面积8351.49 m2。

用地性质为商业及附属设施、公用设施。

设计考虑结构抗浮，顶板覆土厚度按3m考虑，结构顶板厚度300~500mm，梁高1200~2400mm，最大柱截面1000×1000mm。

设计混凝土强度：梁板C35，柱C50。

柱混凝土强度高于梁混凝土强度三个标号，为保证核心区施工质量，实现设计要求，项目在施工前详细编制梁柱节点核心区施工方案。

2施工要点梁柱节点核心区的设置，对应结构设计“三强三弱”的指导思想，即：强柱弱粱、强剪弱弯、强节点弱构件。

体现了抗震设计中强剪弱弯以及强节点弱构件的设计准则。

如何将设计意图通过施工技术手段得以实现，避免出现一系列质量通病，是施工技术人员需要研究解决的重点。

以下根据过往工程经验，列举核心区部位经常出现的质量通病及解决方案。

2.1 核心区主筋绑扎核心区钢筋数量多，构造复杂，安装、绑扎困难，为保证钢筋排布符合要求，应对此处钢筋构造进行优化。

解决方案：（1）“多通”：保证规范中“对于支座两侧不同配筋值的上部钢筋，宜尽可能选用直径相同的钢筋，使其贯通支座，避免在支座分别锚固”的有关要求。

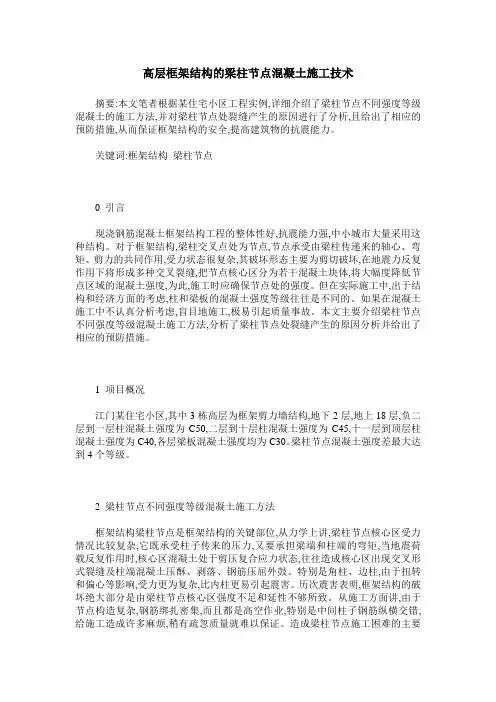

高层框架结构的梁柱节点混凝土施工技术摘要:本文笔者根据某住宅小区工程实例,详细介绍了梁柱节点不同强度等级混凝土的施工方法,并对梁柱节点处裂缝产生的原因进行了分析,且给出了相应的预防措施,从而保证框架结构的安全,提高建筑物的抗震能力。

关键词:框架结构梁柱节点0 引言现浇钢筋混凝土框架结构工程的整体性好,抗震能力强,中小城市大量采用这种结构。

对于框架结构,梁柱交叉点处为节点,节点承受由梁柱传递来的轴心、弯矩、剪力的共同作用,受力状态很复杂,其破坏形态主要为剪切破坏,在地震力反复作用下将形成多种交叉裂缝,把节点核心区分为若干混凝土块体,将大幅度降低节点区域的混凝土强度,为此,施工时应确保节点处的强度。

但在实际施工中,出于结构和经济方面的考虑,柱和梁板的混凝土强度等级往往是不同的。

如果在混凝土施工中不认真分析考虑,盲目地施工,极易引起质量事故。

本文主要介绍梁柱节点不同强度等级混凝土施工方法,分析了梁柱节点处裂缝产生的原因分析并给出了相应的预防措施。

1 项目概况江门某住宅小区,其中3栋高层为框架剪力墙结构,地下2层,地上18层,负二层到一层柱混凝土强度为C50,二层到十层柱混凝土强度为C45,十一层到顶层柱混凝土强度为C40,各层梁板混凝土强度均为C30。

梁柱节点混凝土强度差最大达到4个等级。

2 梁柱节点不同强度等级混凝土施工方法框架结构梁柱节点是框架结构的关键部位,从力学上讲,梁柱节点核心区受力情况比较复杂,它既承受柱子传来的压力,又要承担梁端和柱端的弯矩,当地震荷载反复作用时,核心区混凝土处于剪压复合应力状态,往往造成核心区出现交叉形式裂缝及柱端混凝土压酥、剥落、钢筋压屈外鼓。

特别是角柱、边柱,由于扭转和偏心等影响,受力更为复杂,比内柱更易引起震害。

历次震害表明,框架结构的破坏绝大部分是由梁柱节点核心区强度不足和延性不够所致。

从施工方面讲,由于节点构造复杂,钢筋绑扎密集,而且都是高空作业,特别是中间柱子钢筋纵横交错,给施工造成许多麻烦,稍有疏忽质量就难以保证。

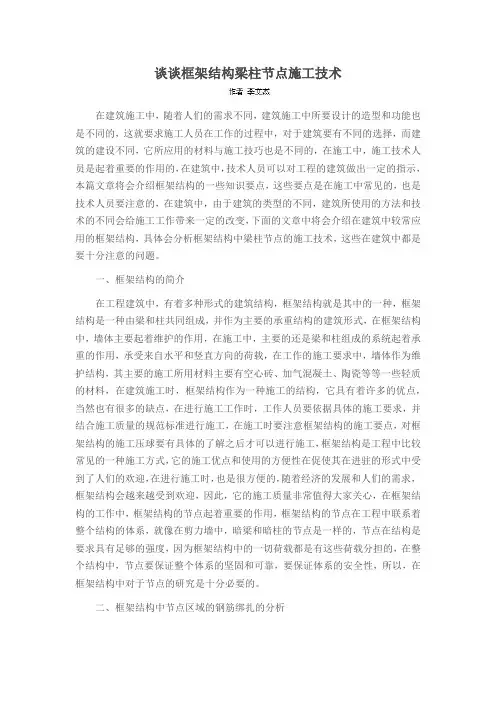

谈谈框架结构梁柱节点施工技术在建筑施工中，随着人们的需求不同，建筑施工中所要设计的造型和功能也是不同的，这就要求施工人员在工作的过程中，对于建筑要有不同的选择，而建筑的建设不同，它所应用的材料与施工技巧也是不同的，在施工中，施工技术人员是起着重要的作用的，在建筑中，技术人员可以对工程的建筑做出一定的指示，本篇文章将会介绍框架结构的一些知识要点，这些要点是在施工中常见的，也是技术人员要注意的，在建筑中，由于建筑的类型的不同，建筑所使用的方法和技术的不同会给施工工作带来一定的改变，下面的文章中将会介绍在建筑中较常应用的框架结构，具体会分析框架结构中梁柱节点的施工技术，这些在建筑中都是要十分注意的问题。

一、框架结构的简介在工程建筑中，有着多种形式的建筑结构，框架结构就是其中的一种，框架结构是一种由梁和柱共同组成，并作为主要的承重结构的建筑形式，在框架结构中，墙体主要起着维护的作用，在施工中，主要的还是梁和柱组成的系统起着承重的作用，承受来自水平和竖直方向的荷载，在工作的施工要求中，墙体作为维护结构，其主要的施工所用材料主要有空心砖、加气混凝土、陶瓷等等一些轻质的材料，在建筑施工时，框架结构作为一种施工的结构，它具有着许多的优点，当然也有很多的缺点，在进行施工工作时，工作人员要依据具体的施工要求，并结合施工质量的规范标准进行施工，在施工时要注意框架结构的施工要点，对框架结构的施工压球要有具体的了解之后才可以进行施工，框架结构是工程中比较常见的一种施工方式，它的施工优点和使用的方便性在促使其在进驻的形式中受到了人们的欢迎，在进行施工时，也是很方便的，随着经济的发展和人们的需求，框架结构会越来越受到欢迎，因此，它的施工质量非常值得大家关心，在框架结构的工作中，框架结构的节点起着重要的作用，框架结构的节点在工程中联系着整个结构的体系，就像在剪力墙中，暗梁和暗柱的节点是一样的，节点在结构是要求具有足够的强度，因为框架结构中的一切荷载都是有这些荷载分担的，在整个结构中，节点要保证整个体系的坚固和可靠，要保证体系的安全性，所以，在框架结构中对于节点的研究是十分必要的。

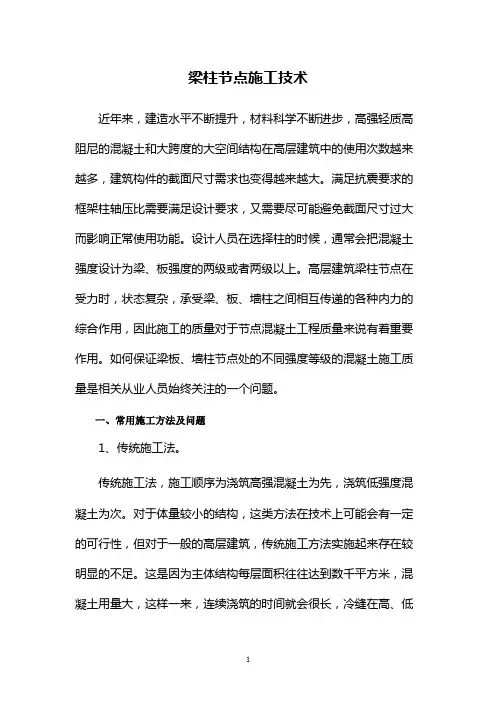

梁柱节点施工技术近年来，建造水平不断提升，材料科学不断进步，高强轻质高阻尼的混凝土和大跨度的大空间结构在高层建筑中的使用次数越来越多，建筑构件的截面尺寸需求也变得越来越大。

满足抗震要求的框架柱轴压比需要满足设计要求，又需要尽可能避免截面尺寸过大而影响正常使用功能。

设计人员在选择柱的时候，通常会把混凝土强度设计为梁、板强度的两级或者两级以上。

高层建筑梁柱节点在受力时，状态复杂，承受梁、板、墙柱之间相互传递的各种内力的综合作用，因此施工的质量对于节点混凝土工程质量来说有着重要作用。

如何保证梁板、墙柱节点处的不同强度等级的混凝土施工质量是相关从业人员始终关注的一个问题。

一、常用施工方法及问题1、传统施工法。

传统施工法，施工顺序为浇筑高强混凝土为先，浇筑低强度混凝土为次。

对于体量较小的结构，这类方法在技术上可能会有一定的可行性，但对于一般的高层建筑，传统施工方法实施起来存在较明显的不足。

这是因为主体结构每层面积往往达到数千平方米，混凝土用量大，这样一来，连续浇筑的时间就会很长，冷缝在高、低强度混凝土里就易产生，浇筑顺序控制起来也相对来说较困难，最终导致在混凝土构件外观上会出现裂缝，混凝土构件的整体强度也会因此而受到影响。

另外从经济合理性角度来看，由于梁、板、墙柱节点过于深，在通过高强混凝土浇筑振捣、混合料流远时，高强混凝土不可避免地浪费，增加建造成本。

2、支模拦设法。

模板护栏与传统施工方法的主要区别是先在高、低强度混凝土分界处安装模板，然后再浇筑高强混凝土。

模板经拆除后，要采用低强度的混凝土。

通过运用这种施工方法，能够很大程度地减少因不同强度等级混凝土之间由串强度而发生的等级变化问题，并能在最大限度上降低接缝处混凝土强度破坏的可能性。

但在同一楼层内，竖向构件墙柱与水平构件梁板交接处，存在较多的施工缝，这减弱了梁的抗剪能力。

通过这种方法，在混凝土材料的使用数量上不易造成浪费的情况发生，但是对于混凝土连续浇筑时间来讲，影响则是较大的，工期也因此会受到延误。

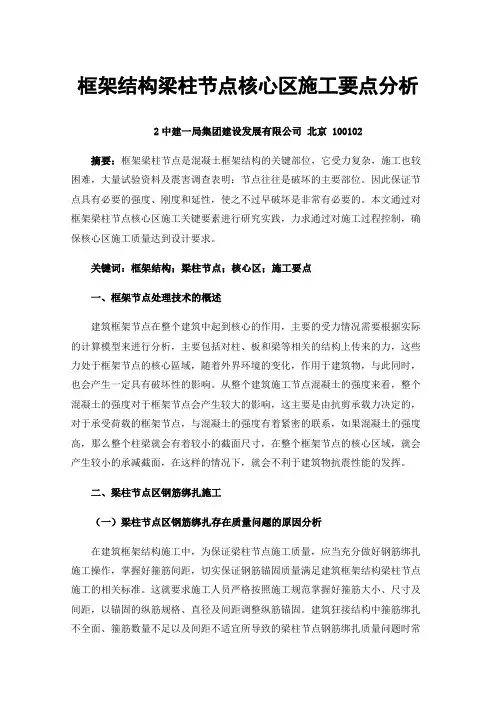

框架结构梁柱节点核心区施工要点分析2中建一局集团建设发展有限公司北京100102摘要：框架梁柱节点是混凝土框架结构的关键部位，它受力复杂，施工也较困难，大量试验资料及震害调查表明：节点往往是破坏的主要部位。

因此保证节点具有必要的强度、刚度和延性，使之不过早破坏是非常有必要的。

本文通过对框架梁柱节点核心区施工关键要素进行研究实践，力求通过对施工过程控制，确保核心区施工质量达到设计要求。

关键词：框架结构；梁柱节点；核心区；施工要点一、框架节点处理技术的概述建筑框架节点在整个建筑中起到核心的作用，主要的受力情况需要根据实际的计算模型来进行分析，主要包括对柱、板和梁等相关的结构上传来的力，这些力处于框架节点的核心區域，随着外界环境的变化，作用于建筑物，与此同时，也会产生一定具有破坏性的影响。

从整个建筑施工节点混凝土的强度来看，整个混凝土的强度对于框架节点会产生较大的影响，这主要是由抗剪承载力决定的，对于承受荷载的框架节点，与混凝土的强度有着紧密的联系，如果混凝土的强度高，那么整个柱梁就会有着较小的截面尺寸，在整个框架节点的核心区域，就会产生较小的承减截面，在这样的情况下，就会不利于建筑物抗震性能的发挥。

二、梁柱节点区钢筋绑扎施工（一）梁柱节点区钢筋绑扎存在质量问题的原因分析在建筑框架结构施工中，为保证梁柱节点施工质量，应当充分做好钢筋绑扎施工操作，掌握好箍筋间距，切实保证钢筋锚固质量满足建筑框架结构梁柱节点施工的相关标准。

这就要求施工人员严格按照施工规范掌握好箍筋大小、尺寸及间距，以锚固的纵筋规格、直径及间距调整纵筋锚固。

建筑狂接结构中箍筋绑扎不全面、箍筋数量不足以及间距不适宜所导致的梁柱节点钢筋绑扎质量问题时常出现，究其原因，可以发现此类质量问题的产生原因无外乎是施工过程中质量控制不到位，节点钢筋绑扎不牢固或在施工工艺流程限制下节点钢筋绑扎与建筑施工规范不符所引发的质量问题。

（二）建筑框架结构梁柱节点施工方法在建筑框架结构梁柱节点施工中，应当结合工程实际选取最佳的施工工艺，并规范施工环节，切实做好梁柱节点施工质量控制工作。

绪论钢筋混凝土框架结构梁柱节点也称核芯区，是框架主体结构的重要组成部分，此部位是工程设计抗震设防的重要环节，框架结构的震害大多发生于此。

梁柱节点区域还是梁内纵筋锚固的重要区域。

另外，梁柱钢筋的相互交织（包括加密箍筋），模板支拼的复杂性，以及混凝土施工缝的处理、不同强度等级混凝土的浇筑等各环节都带来不小的施工难题。

力学性能的重要性加施工过程的复杂性不得不引起我们对此部位施工的重视。

一、结点部位力学性能及抗震理论水平地震作用下，梁柱节点会同时受到左右梁绕节点的同方向弯矩和上下柱绕节点反方向弯矩作用，在此作用下，结点内引起的剪力能达到柱内其它部位剪力的4～6倍，并使节点区域受到一个对角方向的拉力和另一对角方向的压力，如果主拉力超过混凝土抗拉强度时即产生剪切性斜裂缝。

地震作用多次往复，节点区域就会产生多条交叉斜裂缝，从而使梁柱纵筋在节点内的锚固失效，并使原先的刚接点框架蜕变成铰接框架。

地震时，框架节点还承受由梁柱传递来的轴力、弯矩和剪力的共同作用，使得受力状态更为复杂，因此工程界有“强剪弱弯，弱梁强柱，更强节点”的说法，要求节点具有足够的延性。

在工程设计中，一般通过节点区域设置足够数量的水平箍来加强框架节点对混凝土的约束，来保证梁柱纵筋的可靠锚固，提高节点的抗剪能力，改善节点延性。

针对地震作用下梁柱纵筋的锚固失效问题，工程设计规范中除了要求设置核芯区域的水平箍筋外，还根据不同情况规定了一些构造要求。

例如，对于边柱节点，考虑到地震反复作用下，部分水平锚固段的粘结应力会散失、转移（但水平锚固仍起主要锚固作用），不但规定了水平段的最小锚固长度，还规定了弯折后的长度。

对于中柱节点梁下纵筋、框架顶部的边节点、中节点梁柱钢筋的节点处理，规范都作出了不同的规定。

工程设计中框架柱的强度等级有时要比框架梁高，对于节点区域的混凝土强度等级，设计规范中给出了受剪、偏心受压验算公式，一般设计图纸都据此给出具体强度要求。

一般而言，当梁板与柱的混凝土强度等级仅相差5MPa时，节点区可以与楼盖一起浇筑；当梁板比柱的混凝土强度等级低10MPa及以上时，节点区需采用与柱同等级混凝土单独浇筑，这样可能给施工带来不便。

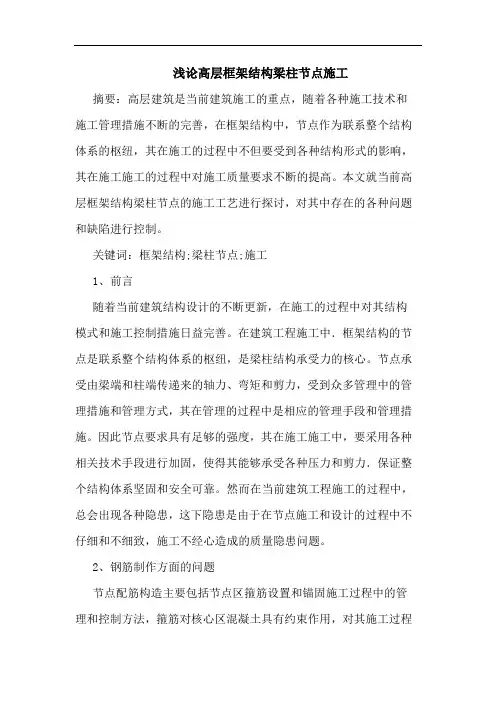

浅论高层框架结构梁柱节点施工摘要：高层建筑是当前建筑施工的重点，随着各种施工技术和施工管理措施不断的完善，在框架结构中，节点作为联系整个结构体系的枢纽，其在施工的过程中不但要受到各种结构形式的影响，其在施工施工的过程中对施工质量要求不断的提高。

本文就当前高层框架结构梁柱节点的施工工艺进行探讨，对其中存在的各种问题和缺陷进行控制。

关键词：框架结构;梁柱节点;施工1、前言随着当前建筑结构设计的不断更新，在施工的过程中对其结构模式和施工控制措施日益完善。

在建筑工程施工中．框架结构的节点是联系整个结构体系的枢纽，是梁柱结构承受力的核心。

节点承受由梁端和柱端传递来的轴力、弯矩和剪力，受到众多管理中的管理措施和管理方式，其在管理的过程中是相应的管理手段和管理措施。

因此节点要求具有足够的强度，其在施工施工中，要采用各种相关技术手段进行加固，使得其能够承受各种压力和剪力．保证整个结构体系坚固和安全可靠。

然而在当前建筑工程施工的过程中，总会出现各种隐患，这下隐患是由于在节点施工和设计的过程中不仔细和不细致，施工不经心造成的质量隐患问题。

2、钢筋制作方面的问题节点配筋构造主要包括节点区箍筋设置和锚固施工过程中的管理和控制方法，箍筋对核心区混凝土具有约束作用，对其施工过程中的提高节点控制和抗剪强度的管理施工进行分析与提高，对提高节点的抗剪强度起着重要作用箍筋间距越小，其相应的对混凝土作用要求越来越大，使得在混凝土施工的过程中对哦钢筋制作和绑扎要求不断的提高。

尤其是地震区．节点区的箍筋必须加密，在其设计的过程中通常施工人员由于对设计要求的不适用，使得其在施工的过程中对柱端进行绑扎和加密的过程中绑扎不够明确，节点区有纵梁、横梁、柱的纵向钢筋三向交叉，且在钢筋位置排放的过程中对箍筋的存放存在着巨大的难度和控制缺陷。

常用的施工方法是在支完梁板的模板后放入梁的钢筋骨架．再放节点箍筋。

由于钢筋的安装绑扎难度较大．加上怕麻烦的心理，因此经常出现不放或少放箍筋．或箍筋绑扎不牢等问题，直接影响到混凝土结构的抗裂性能。

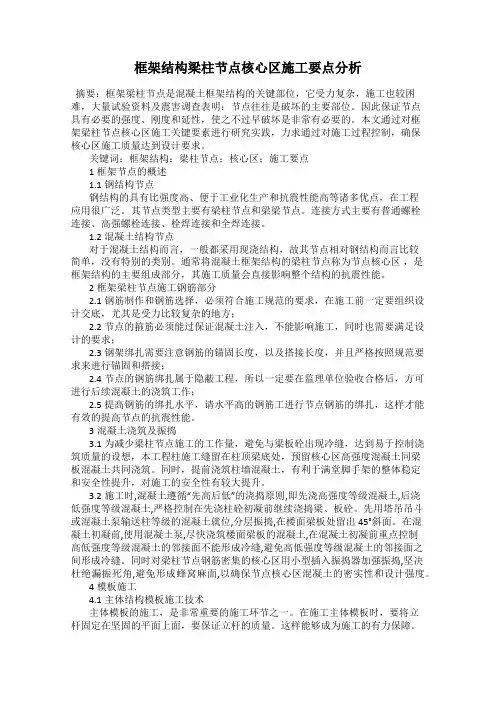

框架结构梁柱节点核心区施工要点分析摘要：框架梁柱节点是混凝土框架结构的关键部位，它受力复杂，施工也较困难，大量试验资料及震害调查表明：节点往往是破坏的主要部位。

因此保证节点具有必要的强度、刚度和延性，使之不过早破坏是非常有必要的。

本文通过对框架梁柱节点核心区施工关键要素进行研究实践，力求通过对施工过程控制，确保核心区施工质量达到设计要求。

关键词：框架结构；梁柱节点；核心区；施工要点1框架节点的概述1.1钢结构节点钢结构的具有比强度高、便于工业化生产和抗震性能高等诸多优点，在工程应用很广泛。

其节点类型主要有梁柱节点和梁梁节点。

连接方式主要有普通螺栓连接、高强螺栓连接、栓焊连接和全焊连接。

1.2混凝土结构节点对于混凝土结构而言，一般都采用现浇结构，故其节点相对钢结构而言比较简单，没有特别的类别。

通常将混凝土框架结构的梁柱节点称为节点核心区，是框架结构的主要组成部分，其施工质量会直接影响整个结构的抗震性能。

2框架梁柱节点施工钢筋部分2.1钢筋制作和钢筋选择，必须符合施工规范的要求，在施工前一定要组织设计交底，尤其是受力比较复杂的地方；2.2节点的箍筋必须能过保证混凝土注入，不能影响施工，同时也需要满足设计的要求；2.3钢架绑扎需要注意钢筋的锚固长度，以及搭接长度，并且严格按照规范要求来进行锚固和搭接；2.4节点的钢筋绑扎属于隐蔽工程，所以一定要在监理单位验收合格后，方可进行后续混凝土的浇筑工作；2.5提高钢筋的绑扎水平，请水平高的钢筋工进行节点钢筋的绑扎，这样才能有效的提高节点的抗震性能。

3混凝土浇筑及振捣3.1为减少梁柱节点施工的工作量，避免与梁板砼出现冷缝，达到易于控制浇筑质量的设想，本工程柱施工缝留在柱顶梁底处，预留核心区高强度混凝土同梁板混凝土共同浇筑。

同时，提前浇筑柱墙混凝土，有利于满堂脚手架的整体稳定和安全性提升，对施工的安全性有较大提升。

3.2施工时,混凝土遵循“先高后低”的浇捣原则,即先浇高强度等级混凝土,后浇低强度等级混凝土,严格控制在先浇柱砼初凝前继续浇捣梁、板砼。
