两回转体相贯线的投影作图山东电子职业技术学院教案第十讲两回转体相贯线的投影作图计划课程名称机械制图与CAD 2 课时教学课题两回转体相贯线的投影作图两回转体相交～最常见的是圆柱与圆柱相交～圆锥与圆柱相交及圆柱课前思考与圆球相交～其相交线为相贯线～相贯线的形状取决于两回转体各自的形状、大小和相对位置。

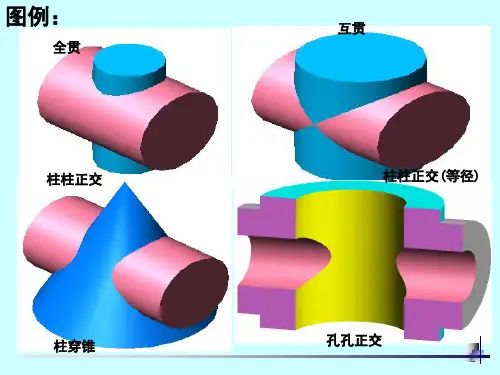

1. 掌握相贯线的投影特点、相贯线的作图方法教学目标2. 相贯线的特殊情况教学重点相贯线投影图的画法教学难点求相贯线的作图方法、圆柱体与圆锥体相交教学方法通过课件多媒体教学和在黑板上画图讲解相结合本讲主题两回转体相贯线的投影作图1. 圆柱与圆柱相交2. 圆锥与圆柱相交3. 相贯线的特殊情况山东电子职业技术学院教案3.4 两回转体相贯线的投影作图一、相贯线1.定义:两回转体表面的交线称为相贯线,如图3-18所示。
2.相贯线的一般性质如下:(1) 相贯线是两回转体表面的共有线，也是两相交立体的分界线。
相贯线上的所有点都是两回转体表面的共有点。
(2) 由于立体的表面是封闭的，因此相贯线在一般情况下是封闭的线框。
(3) 相贯线的形状决定于回转体的形状、大小以及两回转体之间的相对位置。
作图时，首先作出相贯线上一些特殊点的投影，如回转体投影的转向轮廓线上的点。
对称的相贯线在其对称面上的点，以及最高、最低、最左、最右、最前、最后这些确定相贯线形状和范围的点，然后再求作一般点，从而作出相贯线的投影，最后连接各点的同面投影。
要注意的是一段相贯线只有同时位于两个立体的可见表面上时，这段相贯线才是可见的。
具体作图采用两种方法。
二、表面取点法两回转体相交，如果其中有一个是轴线垂直于投影面的圆柱，则相贯线在该投影面上的投影就积聚在圆柱面的积聚投影圆周上。
这样就可以在相贯线上取一些点，按回转体表面取点的方法作出相贯线的其他投影，如图3-17所示。
例 1 如图3—17所示(已知两圆柱的三面投影，求作它们的相贯线。
山东电子职业技术学院教案三、辅助平面法求两回转体相贯线比较普遍的方法是辅助平面法。
