配电房倒闸操作注意事项

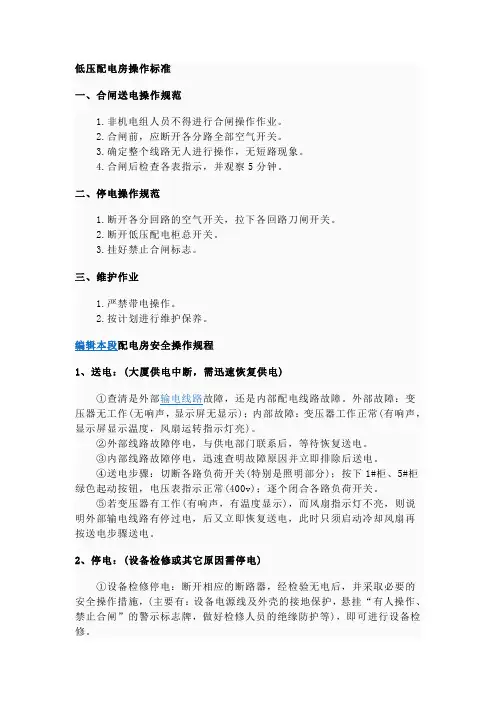

低压配电房操作标准一、合闸送电操作规范1.非机电组人员不得进行合闸操作作业。

2.合闸前，应断开各分路全部空气开关。

3.确定整个线路无人进行操作，无短路现象。

4.合闸后检查各表指示，并观察5分钟。

二、停电操作规范1.断开各分回路的空气开关，拉下各回路刀闸开关。

2.断开低压配电柜总开关。

3.挂好禁止合闸标志。

三、维护作业1.严禁带电操作。

2.按计划进行维护保养。

编辑本段配电房安全操作规程1、送电：(大厦供电中断，需迅速恢复供电)①查清是外部输电线路故障，还是内部配电线路故障。

外部故障：变压器无工作(无响声，显示屏无显示)；内部故障：变压器工作正常(有响声，显示屏显示温度，风扇运转指示灯亮)。

②外部线路故障停电，与供电部门联系后，等待恢复送电。

③内部线路故障停电，迅速查明故障原因并立即排除后送电。

④送电步骤：切断各路负荷开关(特别是照明部分)；按下1#柜、5#柜绿色起动按钮，电压表指示正常(400v)；逐个闭合各路负荷开关。

⑤若变压器有工作(有响声，有温度显示)，而风扇指示灯不亮，则说明外部输电线路有停过电，后又立即恢复送电，此时只须启动冷却风扇再按送电步骤送电。

2、停电：(设备检修或其它原因需停电)①设备检修停电：断开相应的断路器，经检验无电后，并采取必要的安全操作措施，(主要有：设备电源线及外壳的接地保护，悬挂“有人操作、禁止合闸”的警示标志牌，做好检修人员的绝缘防护等)，即可进行设备检修。

②若需全面停电：则必须逐个断开各断路器，然后按下1#柜、5#柜红色按钮。

③切断高压电源必须按高压环网开关柜操作说明，认真执行。

编辑本段配电变压器故障原因及对策1 故障原因分析1.1 绕组故障1.1.1 变压器电流激增由于部分农村低压线路维护不到位，经常发生过负荷和短路，发生短路时变压器的电流超过额定电流几倍甚至几十倍，线圈温度迅速升高，导致绝缘老化，同时绕组受到较大电磁力矩作用，发生移位或变形，绝缘材料形成碎片状脱落，使线体裸露而造成匝间短路。

四川得悅資產管理有限公司变配电房倒闸操作步骤倒闸操作原则：断电原则：先分断三级负荷开关，再分断二级负荷开关，再分断一级负荷开关。

隔离开关，严禁带负荷拉闸。

送电原则原则：先闭合一级负荷开关，再闭合二级负荷开关，再闭合三级负荷开关。

隔离开关，严禁带负荷合闸。

壹、10KV高压部分一、常用线路工作状态1、市电10KV共计2路（名称为线、线），常用线路为线，从AH01柜引入，备用线路为线，从AH13柜引入。

通过母联柜AH08联接。

2、常用线路（线）工作状态下，进线柜AH01、母联柜AH08断路器为合闸状态。

AH13进线柜断路器为分闸状态。

3、常用线路工作状态下，1号、2号、3号、4号、5号变压器均由常用线路（线）供电。

二、主用转入备用线路1、当常用线路失电时，需人工转入备用线路工作状态。

2、转换步骤：分断AH04柜、AH05柜、AH06柜、AH07柜，再分断AH08、AH01柜真空断路器，并悬挂禁止合闸标志。

然后闭合AH13柜真空断路器。

3、备用状态下，仅2号变压器由备用线路供电，其余变压器均停用。

四川得悅資產管理有限公司三、备用转入主用线路1、先断开AH10柜，再断开AH13柜断路器，并悬挂禁止合闸标志。

2、依次闭合AH01柜、AH04柜、AH05柜、AH06柜、AH07柜、AH08柜、AH10柜真空断路器。

贰、380伏低压部分一、常用状态常用状态1号、2号、3号、4号、5号变压器均正常工作。

AA204、AA503柜低压断路器小车摇至试验位置，并悬挂禁止合闸标志。

二、常用状态转备用状态1、主用线路失电时，1号、3号、4号、5号变压器均不工作。

高压线路切换后，2号变压器工作。

此时，发电机组启动，向保障负荷、应急负荷供电。

配电房内，需手动闭合油机回路1、油机回路2、油机回路3、油机回路4、油机回路5、油机回路6，及AA205柜的WLM201回路，AA304柜的WLM301回路、AA305柜的WLM302回路。

配电房管理操作规范和安全操作规程配电房是供电系统的关键部位，设专职电工对其实行24小时运行值班。

未经管理处经理、部门主管的许可，非工作人员不得入内。

值班员必须持证上岗，熟悉配电设备状况、操作方法和安全注意事项。

值班员必须密切注意电压表、电流表、功率因数表的指示情况;严禁空气开关超载运行。

配电值班电工安全操作规程1.值班电工必须遵守电工作业一般规定，熟悉供电系统和配电室各种设备的性能和操作方法，并具备在异常情况下采取措施的能力。

2.值班电工严禁脱岗，必须严格执行值班巡视制度、倒闸操作制度、工作操作制度、交接班制度、安全用具及消防设备使用管理制度和出入制度等各项制度规定。

3.高压变配电室值班必须遵守高压配电装置运行规程。

4.不论高压设备带电与否，值班人员不得单人移开或越过遮栏进行工作。

若有必要移开遮栏时必须有监护人在场，并使之符合设备不停电时的安全距离。

5.雷雨天气需要巡视室外高压设备时，应穿绝缘靴并不得靠近避雷器与避雷针。

6.巡视配电装置，进出高压室，必须随手将门带好。

7.与供电单位或用户(调度员)联系，进行停、送电倒闸操作时，值班负责人必须将联系内容和联系人姓名复诵核对无误，并且作好记录。

8.停电拉闸操作必须按照真空开关(或负荷开关等)、负荷侧刀闸、母线侧刀闸的顺序依次操作，送电合闸的顺序与此相反。

严防带负荷拉闸。

9.高压设备和大容量低压总盘上的倒闸操作，必须由两人执行，并由对设备更为熟悉的一人担任监护。

远方控制或隔墙操作的真空开关和刀闸(和真空开关有连锁装置的)可以由单人操作。

允许单独巡视高压设备及担任监护的人员必须由设备动力部门领导批准。

10.用绝缘棒拉合高压刀闸或经传动机构拉合高压刀闸，都应戴防护眼镜和绝缘手套。

雨天操作室外高压设备时，绝缘棒应有防雨罩，还应穿绝缘靴站在绝缘站台上。

雷电时禁止进行倒闸操作。

11.装卸高压熔断器时，应戴防护眼镜和绝缘手套，必要时使用绝缘夹钳，并站在绝缘垫或绝缘台上。

配电房安全操作规程11篇第1篇配电房设备平安操作规程第2篇低压配电房平安操作规程第3篇变配电房平安操作规程第4篇配电房平安用电操作规程第5篇配电房倒闸操作平安操作规程第6篇工贸企业低压配电房设备平安操作规程第7篇配电房发电房平安技术操作规程第8篇配电房、发电房平安技术操作规程第9篇配电房平安操作规程第10篇工程项目配电房平安要求规程第11篇配电房平安作业规程【第1篇】配电房发电房平安技术操作规程1、电房必需应有专人值班,做好平安保卫工作,非有关人员,一律不得入内。

2、电房,变压器下四周严禁存放易燃、易爆、有毒及其它物品,严禁火种,并做好干净工作。

3、电房内值班人员,应坚守工作岗位,不得任凭离开、并亲密留意仪表、电气设备,有无特别现象,按时做好抄录表计工作,晚上关好门窗。

4、严格执行有关电气操作规范。

操作时必需穿好绝缘鞋、戴绝缘手套。

5、停、送电操作,应根据停、送电操作挨次进行。

停电检修时应有明显标志,检修完毕后,要有专人作具体检查,并取得联系,确认线路上无特别现象,方可送电。

6、如发觉设备在运行中有特别现象,应马上停电处理,必要时应向有关部门汇报。

7、配电房与发电房应隔绝分开,并设置砂箱、四氯化碳灭火器和防火设施。

8、发电机机工,必需经专业培训发给操作证,方可进行独立操作。

9、严格根据发电机组的说明书规定,仔细维护和操作。

10、发电机到配电盘和一切用电设备上的导线,必需绝缘良好,接头坚固,并架设在绝缘支柱上,不准拖在地面上。

11、发电机组接地必需良好。

12、发电机启动前,必需仔细检查燃油、润滑油、冷却水,平安装置等,是否达到标准完好,配电盘、仪表、开关是否恢复原位。

13、发电机启动后,应待机械运转正常10-15分钟,并与值班电工相联系,方可送电。

送电时应按停、送电操作挨次进行,不得误操作,与高压电网并送。

14、发电房、配电房应有平安、通风、防寒,保温设施及电业、严禁烟火标志。

配电盘,仪表应保持干净。
