高压配电房倒闸操作顺序
- 格式:doc
- 大小:11.50 KB
- 文档页数:1

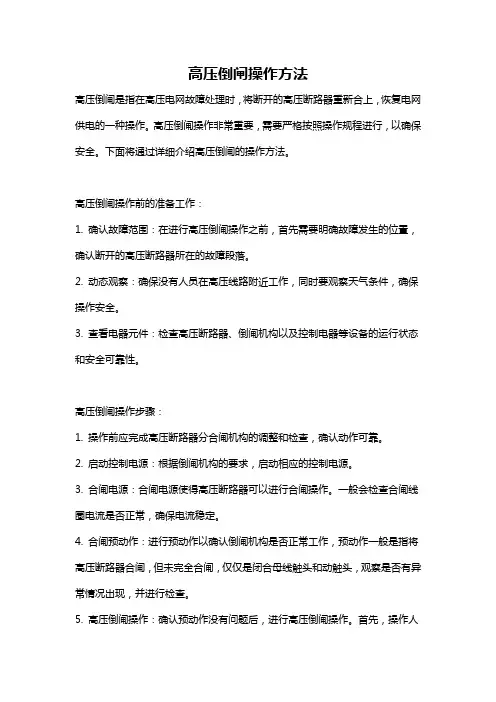

高压倒闸操作方法高压倒闸是指在高压电网故障处理时,将断开的高压断路器重新合上,恢复电网供电的一种操作。
高压倒闸操作非常重要,需要严格按照操作规程进行,以确保安全。
下面将通过详细介绍高压倒闸的操作方法。
高压倒闸操作前的准备工作:1. 确认故障范围:在进行高压倒闸操作之前,首先需要明确故障发生的位置,确认断开的高压断路器所在的故障段落。
2. 动态观察:确保没有人员在高压线路附近工作,同时要观察天气条件,确保操作安全。
3. 查看电器元件:检查高压断路器、倒闸机构以及控制电器等设备的运行状态和安全可靠性。
高压倒闸操作步骤:1. 操作前应完成高压断路器分合闸机构的调整和检查,确认动作可靠。
2. 启动控制电源:根据倒闸机构的要求,启动相应的控制电源。
3. 合闸电源:合闸电源使得高压断路器可以进行合闸操作。
一般会检查合闸线圈电流是否正常,确保电流稳定。
4. 合闸预动作:进行预动作以确认倒闸机构是否正常工作,预动作一般是指将高压断路器合闸,但未完全合闸,仅仅是闭合母线触头和动触头,观察是否有异常情况出现,并进行检查。
5. 高压倒闸操作:确认预动作没有问题后,进行高压倒闸操作。
首先,操作人员应在安全位置上操作倒闸机构,标志着即将进行倒闸操作。
其次,按照倒闸机构的要求,进行相应的操纵。
倒闸过程中,要保持动作的平稳,避免突然断开电流引起的冲击和火花。
同时要注意倒闸机构的动作速度,以保证操作的安全。
6. 合闸测试:在高压倒闸完成后,需要进行合闸测试。
合闸测试是为了确认高压断路器是否合闸并恢复正常供电。
此时,需要检查高压断路器是否正常合闸,母线触头和动触头是否牢固闭合。
同时还需要检查仪表等设备,以确认电网的供电状态。
高压倒闸操作后的工作:1. 备记记录:高压倒闸操作完成后,需要记录相关数据,包括倒闸时间、合闸时间、操作人员等信息,以备后续分析和查询使用。
2. 高压断路器检查:完成倒闸操作后,应对高压断路器进行检查,确认其运行状态和安全可靠性。

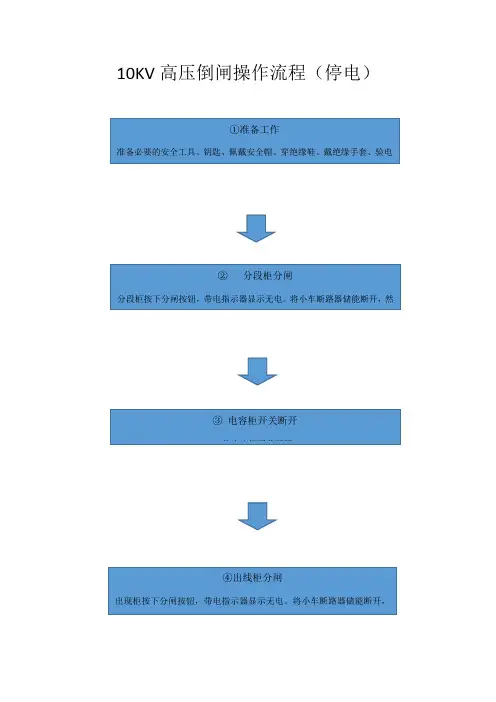

10KV高压倒闸操作流程(停电)
附:送电与停电程序顺序相反。
高压配电室停送电操作程序
1、倒闸操作必须根据值班调度员或值班负责人的指令,受令人复诵无误后执行。
2、操作人查对模拟系统图,填写操作票。
3、监护人、值班负责人审票,发现错误应由操作人重新填写。
4、监护人与操作人相互考问和预想。
5、值班负责人发布操作指令,并复诵无误。
6、准备必要的安全工具、用具、钥匙、并检查绝缘板、绝缘靴、验电笔等。
7、监护人逐项唱票,操作人复诵,并核对设备名称编号相符。
8、监护人确认无误后,发出允许操作的命令“对,执行”;操作人正式操作,
监护人逐项勾票。
9、对操作后设备进行全面检查。
10、向调度及值班负责人汇报操作任务完成并做好记录。
(注:专业文档是经验性极强的领域,无法思考和涵盖全面,素材和资料部分来自网络,供参考。
可复制、编制,期待你的好评与关注)。
配电房倒闸操作制度
1、倒闸操作必须二人进行,一人监护一人操作。
2、倒闸操作应填写操作票,凭票由监护唱票,操作人员唱票核对设备名称,一步一步地操作,并进行打钩。
3、使用变压器操作,应先停低压开关,后停高压开关;送出变压器操作,应先送高压开关,后送低压开关。
4、变压器送电后,应检查仪表电压指示是否正常,变压器等设备有无异常。
5、当变电所双路供电采用“三锁二钥匙”等机械闭锁装置时,倒电源时必须遵循“先断后通“的原则,严格按规定步骤进行倒电源操作,严禁强制解锁。
6、当变电所有自发电装置时,必须遵循“先断后通”的原则,待合上电源切换开关后,再逐个向各个分路送电。
7、当发生连锁钥匙打不开时,必须查明原因,不允许强制损坏连锁。
8、倒闸操作应戴绝缘手套、穿绝缘靴、使用专用工具。
不允许徒手操作。
You can have no money and face, but you can't work hard.精品模板助您成功(页眉可删)10kV的倒闸操作以及停送电顺序倒闸操作,是变配电运行中的必备基础知识,也是每一个电力技术人员都需要了解的,关于倒闸操作,并不是简单的停电,送电就完了,是需要很完善的倒闸操作流程的。
包括:实际操作人,倒闸操作票,停送电的顺序等等,在实际的倒闸操作中,不允许违规作业,否则可能会导致很严重的后果。
10kV线路及开关检修倒闸操作1、线路停电操作,必须先拉开开关,再拉开刀闸(拉出小车),送电的顺序与此相反,不得带负荷拉、合刀闸。
开关在合闸状态时,带负荷拉L1线路侧刀闸造成线路短路事故,L1线路保护动作切除故障。
开关在合闸状态时,带负荷拉L1母线侧刀闸造成母线短路事故,上一级保护动作跳闸,母线停电,该母线所带负荷全部停电。
2、线路送电,操作开关、刀闸前,必须先投入操作电源和保护装置。
线路送电时,先投入操作电源和保护,液压机构投入油泵电机电源且压力升至正常值,小车开关在推至运行位置前要插上二次插头。
如果送电线路存在故障,保护动作切除故障,若未投入操作电源和保护,只能由上一级的保护动作切除故障,致使母线停电,所带负荷全部被迫停电。
3、操作刀闸时,应将该开关的“远方就地”切换开关切至就地位置,以防止在操作刀闸时监控中心值班人员误将开关合闸导致带负荷拉刀闸。
电动操作机构的刀操作后应断开操作电源,手动操作机构的刀闸操作后应锁好。
开关检修时,其两侧电动刀闸的机构箱应加挂机械。
例如L2线路停电操作,开关DL断开后,在操作线路侧刀闸XG时,若监控人员误将开关合闸,就会导致带负荷拉刀闸事故,威胁人身和设备安全。
4、设备检修,必须将其可靠接地,接地前,必须验明接地处各相无电压(1)验电必须使用电压等级合适而且合格的验电器。
(2)电压等级合适:高压低用,灵敏度低,可能有电不能指示;低压高用,绝缘强度不够,可能威胁人身安全。
配电室倒闸操作规程,安全操作规程配电室倒闸操作规程,安全操作规程引言概述:配电室是供电系统中的重要组成部分,倒闸操作是其中的一项关键工作。
为了确保配电室倒闸操作的安全性和准确性,制定了一系列的操作规程。
本文将详细介绍配电室倒闸操作规程,以确保操作人员能够正确、安全地进行倒闸操作。
一、操作前准备1.1 确认操作权限:在进行任何倒闸操作之前,操作人员必须获得相应的操作权限,这包括通过相关培训并持有有效的操作证书。
1.2 检查设备状态:操作人员应仔细检查配电室设备的状态,包括电源是否已切断、设备是否正常运行、是否存在故障等。
如有异常情况,应及时报告并等待相关人员处理。
1.3 确保个人安全:操作人员在进行倒闸操作前,应穿戴好个人防护装备,如绝缘手套、绝缘鞋等,并确保周围环境没有易燃易爆物品,以保证个人安全。
二、倒闸操作步骤2.1 操作前确认:在进行倒闸操作前,操作人员应与相关人员进行沟通,确认倒闸操作的具体要求和步骤,并将其记录在操作记录表中。
2.2 倒闸操作程序:按照操作要求,操作人员依次进行倒闸操作,包括切断电源、拉下遮挡装置、操作倒闸装置等。
在操作过程中,应严格按照操作规程进行,确保操作的准确性和安全性。
2.3 操作记录和通报:操作人员在完成倒闸操作后,应及时记录操作情况,并向相关人员进行通报,以便进行后续的检查和维护工作。
三、应急处理3.1 操作失误处理:如果在倒闸操作过程中发生操作失误,操作人员应立即停止操作,并向相关人员报告。
同时,根据情况采取相应的应急措施,如切断电源、处理故障等,以确保人员和设备的安全。
3.2 突发情况处理:在进行倒闸操作时,如果发生突发情况,如火灾、漏电等,操作人员应立即采取应急措施,包括报警、疏散人员等,并等待相关人员的指示和处理。
3.3 事故报告和调查:如发生倒闸操作事故,操作人员应立即向上级报告,并配合进行事故调查,以确定事故原因,并采取相应的措施进行事故处理和预防。

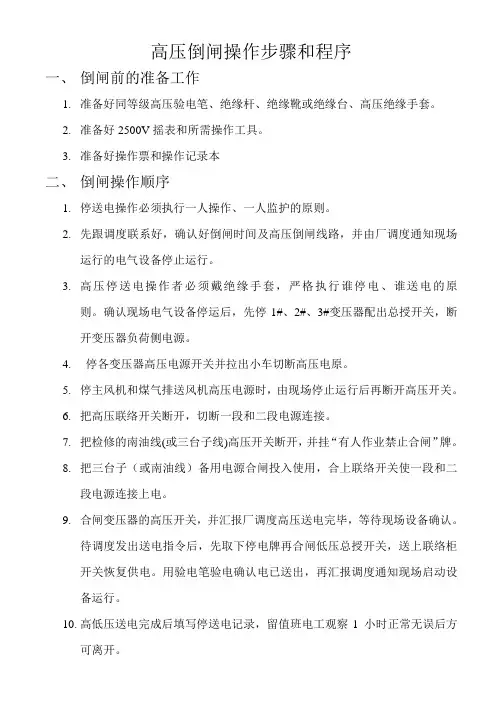

高压倒闸操作步骤和程序
一、倒闸前的准备工作
1.准备好同等级高压验电笔、绝缘杆、绝缘靴或绝缘台、高压绝缘手套。
2.准备好2500V摇表和所需操作工具。
3.准备好操作票和操作记录本
二、倒闸操作顺序
1.停送电操作必须执行一人操作、一人监护的原则。
2.先跟调度联系好,确认好倒闸时间及高压倒闸线路,并由厂调度通知现场
运行的电气设备停止运行。
3.高压停送电操作者必须戴绝缘手套,严格执行谁停电、谁送电的原
则。
确认现场电气设备停运后,先停1#、2#、3#变压器配出总授开关,断开变压器负荷侧电源。
4.停各变压器高压电源开关并拉出小车切断高压电原。
5.停主风机和煤气排送风机高压电源时,由现场停止运行后再断开高压开关。
6.把高压联络开关断开,切断一段和二段电源连接。
7.把检修的南油线(或三台子线)高压开关断开,并挂“有人作业禁止合闸”牌。
8.把三台子(或南油线)备用电源合闸投入使用,合上联络开关使一段和二
段电源连接上电。
9.合闸变压器的高压开关,并汇报厂调度高压送电完毕,等待现场设备确认。
待调度发出送电指令后,先取下停电牌再合闸低压总授开关,送上联络柜开关恢复供电。
用验电笔验电确认电已送出,再汇报调度通知现场启动设备运行。
10.高低压送电完成后填写停送电记录,留值班电工观察1 小时正常无误后方
可离开。

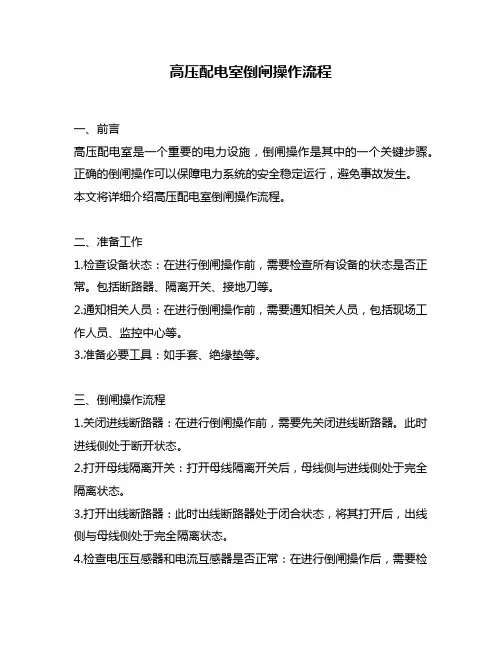

高压配电室倒闸操作流程一、前言高压配电室是一个重要的电力设施,倒闸操作是其中的一个关键步骤。
正确的倒闸操作可以保障电力系统的安全稳定运行,避免事故发生。
本文将详细介绍高压配电室倒闸操作流程。
二、准备工作1.检查设备状态:在进行倒闸操作前,需要检查所有设备的状态是否正常。
包括断路器、隔离开关、接地刀等。
2.通知相关人员:在进行倒闸操作前,需要通知相关人员,包括现场工作人员、监控中心等。
3.准备必要工具:如手套、绝缘垫等。
三、倒闸操作流程1.关闭进线断路器:在进行倒闸操作前,需要先关闭进线断路器。
此时进线侧处于断开状态。
2.打开母线隔离开关:打开母线隔离开关后,母线侧与进线侧处于完全隔离状态。
3.打开出线断路器:此时出线断路器处于闭合状态,将其打开后,出线侧与母线侧处于完全隔离状态。
4.检查电压互感器和电流互感器是否正常:在进行倒闸操作后,需要检查电压互感器和电流互感器是否正常。
如果异常,需要及时处理。
5.检查接地刀是否处于接地状态:在进行倒闸操作前,需要检查接地刀是否处于接地状态。
如果未接地,需要先进行接地操作。
6.打开倒闸隔离开关:此时进线侧与出线侧处于完全隔离状态。
打开倒闸隔离开关后,可以进行倒闸操作。
7.关闭倒闸隔离开关:在完成倒闸操作后,需要关闭倒闸隔离开关。
8.关闭出线断路器:在完成倒闸操作后,需要关闭出线断路器。
9.关闭母线隔离开关:在完成倒闸操作后,需要关闭母线隔离开关。
10.打开进线断路器:在完成所有操作后,可以打开进线断路器。
四、注意事项1.严格按照操作流程进行操作;2.确保设备状态正常;3.通知相关人员,并做好安全措施;4.严格遵守工作规程和安全规定。
五、结语高压配电室的倒闸操作是一个重要的环节,在进行此项工作前必须做好准备工作,并按照严格的操作流程进行操作。
同时,还需要注意安全事项,确保工作的顺利进行。

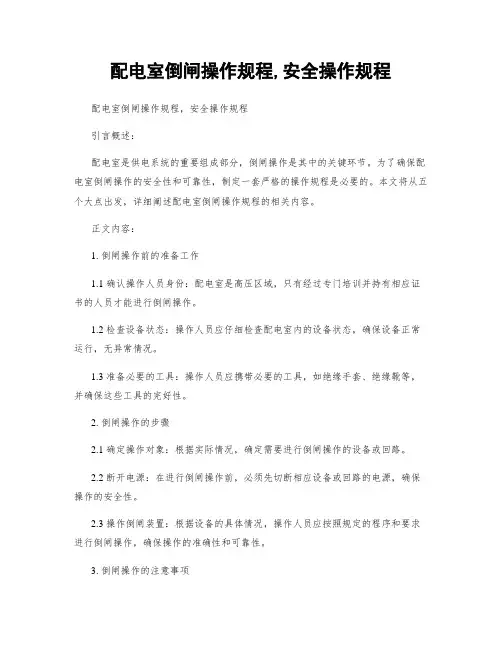

配电室倒闸操作规程,安全操作规程配电室倒闸操作规程,安全操作规程引言概述:配电室是供电系统的重要组成部分,倒闸操作是其中的关键环节。
为了确保配电室倒闸操作的安全性和可靠性,制定一套严格的操作规程是必要的。
本文将从五个大点出发,详细阐述配电室倒闸操作规程的相关内容。
正文内容:1. 倒闸操作前的准备工作1.1 确认操作人员身份:配电室是高压区域,只有经过专门培训并持有相应证书的人员才能进行倒闸操作。
1.2 检查设备状态:操作人员应仔细检查配电室内的设备状态,确保设备正常运行,无异常情况。
1.3 准备必要的工具:操作人员应携带必要的工具,如绝缘手套、绝缘靴等,并确保这些工具的完好性。
2. 倒闸操作的步骤2.1 确定操作对象:根据实际情况,确定需要进行倒闸操作的设备或回路。
2.2 断开电源:在进行倒闸操作前,必须先切断相应设备或回路的电源,确保操作的安全性。
2.3 操作倒闸装置:根据设备的具体情况,操作人员应按照规定的程序和要求进行倒闸操作,确保操作的准确性和可靠性。
3. 倒闸操作的注意事项3.1 防止触电:操作人员在进行倒闸操作时,必须严格遵守相关的安全操作规范,防止触电事故的发生。
3.2 防止误操作:倒闸操作是一项技术活动,操作人员必须具备相应的知识和经验,以免发生误操作导致事故。
3.3 注意配合操作:在进行倒闸操作时,操作人员应密切配合,确保操作的协调性和一致性。
4. 倒闸操作后的处理4.1 检查设备状态:倒闸操作完成后,操作人员应仔细检查设备状态,确保设备正常运行,无异常情况。
4.2 清理现场:操作人员在完成倒闸操作后,应及时清理现场,保持配电室的整洁和安全。
4.3 做好记录:操作人员应做好相关的操作记录,包括倒闸操作的时间、设备状态等信息,以备后续参考和分析。
总结:配电室倒闸操作是供电系统中的重要环节,为确保操作的安全性和可靠性,制定一套严格的操作规程是必要的。
本文从准备工作、操作步骤、注意事项以及操作后的处理等方面详细阐述了配电室倒闸操作规程的相关内容。

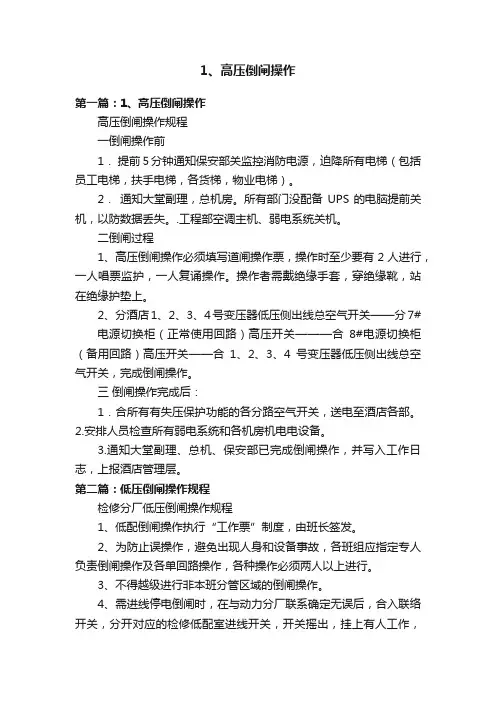

1、高压倒闸操作第一篇:1、高压倒闸操作高压倒闸操作规程一倒闸操作前1.提前5分钟通知保安部关监控消防电源,迫降所有电梯(包括员工电梯,扶手电梯,各货梯,物业电梯)。
2.通知大堂副理,总机房。
所有部门没配备UPS的电脑提前关机,以防数据丢失。
.工程部空调主机、弱电系统关机。
二倒闸过程1、高压倒闸操作必须填写道闸操作票,操作时至少要有2人进行,一人唱票监护,一人复诵操作。
操作者需戴绝缘手套,穿绝缘靴,站在绝缘护垫上。
2、分酒店1、2、3、4号变压器低压侧出线总空气开关——分7#电源切换柜(正常使用回路)高压开关———合8#电源切换柜(备用回路)高压开关——合1、2、3、4号变压器低压侧出线总空气开关,完成倒闸操作。
三倒闸操作完成后:1.合所有有失压保护功能的各分路空气开关,送电至酒店各部。
2.安排人员检查所有弱电系统和各机房机电电设备。
3.通知大堂副理、总机、保安部已完成倒闸操作,并写入工作日志,上报酒店管理层。
第二篇:低压倒闸操作规程检修分厂低压倒闸操作规程1、低配倒闸操作执行“工作票”制度,由班长签发。
2、为防止误操作,避免出现人身和设备事故,各班组应指定专人负责倒闸操作及各单回路操作,各种操作必须两人以上进行。
3、不得越级进行非本班分管区域的倒闸操作。
4、需进线停电倒闸时,在与动力分厂联系确定无误后,合入联络开关,分开对应的检修低配室进线开关,开关摇出,挂上有人工作,禁止合闸牌,通知动力分厂操作完毕。
5、需进线送电倒闸时,在与动力分厂联系确认无误后,摘除进线禁止合闸标志,开关摇进,送电合闸,分开并摇出联络开关,过程完毕。
6、合闸操作时,在开关摇入后,应观察该开关进线电压指示表,没有指示,表示动力变压器未投运,低压不得合闸。
7、所有合闸、分闸必须操作该开关上部面板合、分按纽,上部(为电合闸、分闸),不得在万能短路器本体合闸、分闸(机械式合、分)。
注:以上规定必须严格遵守,出现特殊状况必须及时向分厂汇报,请示如何处理一、进行一切倒闸操作时,必须思想高度集中,坚决贯彻“安全第一”的方针。
高压配电房倒闸操作顺序
一、断电
1、分别断开1#、2#变压器侧负荷开关,并确认。
(查看变压器屏线路是否已处在断开位置)。
2、断开常用(备用)进线柜断路器,并确认(查看常用(备用)进线柜侧KK分合闸控制开关是否处在“分”位置、断路器是否处在“○”位置)。
3、断开常用(备用)进线柜隔离开关,并确认。
4、拔出常用(备用)进线柜连锁钥匙。
二、送电
1、将连锁钥匙插入备用(常用)进线柜。
2、合上备用(常用)隔离开关,并确认。
3、合上备用(常用)进线柜断路器,并确认(查看常用(备用)进线柜侧KK分合闸控制开关是否处在“合”位置、断路器是否处在“∣”位置)。
4、分别合上1#、2#变压器侧负荷开关,并确认。
(查看变压器屏线路是否已处在合上位置)。
杭州市余杭区中医院总务科
二〇一四年八月十四日。
