给水管道施工图识图培训资料

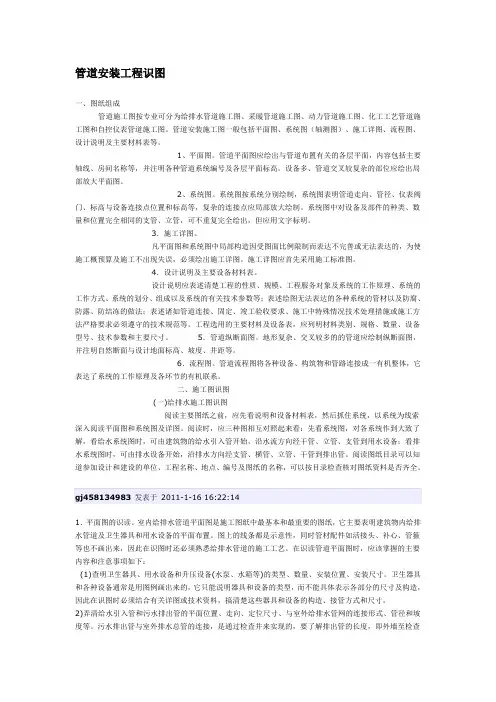

管道安装工程识图

一、图纸组成

管道施工图按专业可分为给排水管道施工图、采暖管道施工图、动力管道施工图、化工工艺管道施工图和自控仪表管道施工图。管道安装施工图一般包括平面图、系统图（轴测图）、施工详图、流程图、设计说明及主要材料表等。

1、平面图。管道平面图应绘出与管道布置有关的各层平面，内容包括主要轴线、房间名称等，并注明各种管道系统编号及各层平面标高。设备多、管道交叉较复杂的部位应绘出局部放大平面图。

2、系统图。系统图按系统分别绘制，系统图表明管道走向、管径、仪表阀门、标高与设备连接点位置和标高等，复杂的连接点应局部放大绘制。系统图中对设备及部件的种类、数量和位置完全相同的支管、立管，可不重复完全绘出，但应用文字标明。

3．施工详图。

凡平面图和系统图中局部构造因受图面比例限制而表达不完善或无法表达的，为使施工概预算及施工不出现失误，必须绘出施工详图。施工详图应首先采用施工标准图。

4．设计说明及主要设备材料表。

设计说明应表述清楚工程的性质、规模、工程服务对象及系统的工作原理、系统的工作方式、系统的划分、组成以及系统的有关技术参数等；表述绘图无法表达的各种系统的管材以及防腐、防露、防结冻的做法；表述诸如管道连接、固定、竣工验收要求、施工中特殊情况技术处理措施或施工方法严格要求必须遵守的技术规范等。工程选用的主要材料及设备表，应列明材料类别、规格、数量、设备型号、技术参数和主要尺寸。 5．管道纵断面图。地形复杂、交叉较多的的管道应绘制纵断面图，并注明自然断面与设计地面标高、坡度、井距等。

第 1 页 管道工程识图与施工工艺

讲稿

重庆大学继续教育学院专业课教研室

王新阳

管道工程识图与施工工艺是工程造价与管理专业的重要专业课之一。它的主要内容包括以下两部分。

一是管道工程识图部分。这里的管道工程是指建筑内部的给水排水管道工程、采暖管道工程、以及通风与空调管道工程。这些工程都是由各种不同的管道组成的，故称作管道工程，也称作暖卫（暖通卫生）管道工程。由于暖卫管道工程与其他的工程特点不同，所以暖卫管道工程施工图有一些特殊的画法和特殊的表示方法。阅读管道工程施工图的方法与阅读其他工程施工图的方法也有所不同。

二是管道工程施工工艺部分。管道工程施工工艺是指管道工程施工全过程和施工安装方法。对于工程造价与管理专业来说，对施工工艺有一般的了解，有利于对管道工第 2 页 程造价方面的问题进行合理的处理。就两部分内容而言，第一部分管道工程识图是工程造价与管理专业的重点内容。因为只有对管道工程施工图的阅读熟练掌握以后，才能顺利熟练地进行管道工程量的统计和做出准确的工程造价。

第一部分 管道工程识图

第一章 管道工程施工图的主要内容和

管道工程图的画法

§１－１管道工程施工图的主要内容

首先我们要明确的是，我们介绍的管道工程图仅仅是暖卫管道工程图，即建筑给水排水工程、室内采暖工程、通风空调工程的施工图。对于其他的工业管道工程不予涉及。

暖卫管道工程施工图的主要内容有以下两部分：

一、基本图纸部分

所谓基本图纸，就是设计人员对暖卫管道工程设计绘制的图纸。该部分图纸包括以下六个方面的内容。

1、图纸目录：作用是便于施工安装人第 3 页 员对施工图进行阅读与查找，同时也便于档案管理。

图纸目录是由设计人员按照图纸名称及顺序编排的一张表。在该表中先排列新设计的图纸的序号，再排列标准图的序号（按国标、部标、省标和院标的顺序进行排列）。参见下表

序号 图号 图 纸 名 称（图纸内容）

1 TS-01 图纸目录，设计与施工说明

给排水工程图纸识图重点知识

建筑给排水工程包括：给水、排水、热水、消火栓、自动喷淋等常用系统,其管道当中流动的是水;其管道输送介质为水

一、给排水工程的主要功能

1建筑给水系统的任务,就是经济合理地将水由室外给水管网输送到装置在室内的各种配水龙头、生产用水设备或消防设备,满足用户对水质、水量和水压等方面的要求,保证用水安全可靠;

2建筑排水系统的任务,就是将室内的生活污水、工业废水及降落在屋面上的雨、雪水用最经济合理的管径和走向,排到室外排水管道中去,为人们提供良好的生活、生产与学习环境;

3消防给水设备是建筑物最经济有效的消防设施；常用的消防给水设备包括消火栓灭火系统和自动喷水灭火系统;但在现代建筑中,移动式灭火设备及其他方式的消防设备也被包含在建筑消防设计当中;

4建筑热水系统的任务,大多数情况下是为人们提供符合舒适要求的水量、水压、水质、水温的卫生热水;

1. 设备表、主要材料表

在备注中一般标明设备主要用途及特殊要求：标明该设备用在何处、作何用途；有些设备还必须增补文字来更加明确的指向其特殊要求,例如：各类水泵的Ｎ用Ｎ备；用于泵房及消防电梯的积水坑的潜水泵 ;

知识拓展：备用与库存的区别

因为在实际运行当中,水泵的故障率比较高；同时各消防系统的水泵平时开启机会较少,导致水泵的故障难于被发现；平时淹没于水中的潜水泵,正常损耗较严重,故障多发;而在很多重要的建筑物,特别是各类高层建筑当中,各系统中的水泵扮演了非常重要的角色,没有了水泵的运作,整个系统就等于人体失去了心脏;所以建筑给排水系统中一般都要求会设置备用水泵和库存水泵,增加各系统的运行可靠性;在建筑重要位置如：消防泵、消防电梯集水坑一般采用一用一备方式,在非重要部位如地下停车场集水坑一般采用一用一库存方式;

备用：作为备用的水泵正常连接在系统当中,并设置阀门等器件保证其运行和不运行时整个系统的稳定;在常用的水泵发生故障的时候,备用水泵通过电控装置自动切换投入运行;常用水泵和备用水泵并没有严格的区分,为控制设备损耗,一般会采用定期、定时方式轮换运行;

管道工程识图与施工工艺

讲义

重庆大学继续教育学院建管系

王新阳
