汇报人：日期:contents •技术简介•技术应用场景•技术优势与局限性•技术实现过程•技术应用案例•技术发展前景与展望目录01技术简介不锈钢覆面焊缝脉冲涡流热成像检测技术是一种先进的无损检测技术，其主要应用于对不锈钢覆面焊缝的缺陷进行检测。

在石油、化工、食品、制药等行业中，不锈钢管道和设备的焊接部位常常需要进行无损检测，以确保其质量和安全性。

而这种脉冲涡流热成像检测技术由于其高效、准确、非接触等特点，得到了越来越广泛的应用。

定义与背景技术的重要性该技术的应用可以及时发现并诊断出焊缝的缺陷，为后续的修复和预防提供了有效的技术支持，大大提高了设备或管道的安全性和稳定性。

技术的基本原理02技术应用场景工业制造石油化工01核能工业02食品加工03在火箭发射领域，不锈钢材料广泛应用于燃料管道和箭体结构中，通过该技术可确保发射前的设备安全和可靠性。

航空航天火箭发射飞机制造燃气管道给排水管道管道安全检测03技术优势与局限性高效性无损性灵敏度高可靠性高技术优势对环境要求高对设备要求高需要专业人员操作030201技术局限性03提高操作便捷性01降低环境要求02降低设备成本未来改进方向04技术实现过程设备类型设备校准设备设置设备准备表面处理脉冲涡流加热红外热像仪采集数据分析检测过程数据预处理缺陷识别与分类特征提取结果评估与报告01030204数据处理与分析05技术应用案例检测原理利用脉冲涡流加热不锈钢覆面，通过热成像技术捕捉覆面温度变化，从而判断焊缝质量。

应用场景适用于石油化工、食品加工等领域的不锈钢设备、管道、容器等设施的在线或离线检测。

技术优势非接触式、高效、准确、直观。

案例一：不锈钢覆面焊缝检测1 2 3检测原理应用场景技术优势案例二：航空航天材料检测应用场景技术优势检测原理案例三：管道安全检测案例01检测原理02应用场景03技术优势案例四：其他应用案例06技术发展前景与展望技术发展趋势智能化发展高分辨率成像定量分析能力技术在未来的应用前景010203工业制造领域维修保障领域科学研究领域对行业的贡献与影响提高生产效率降低维修成本推动行业创新WATCHING。

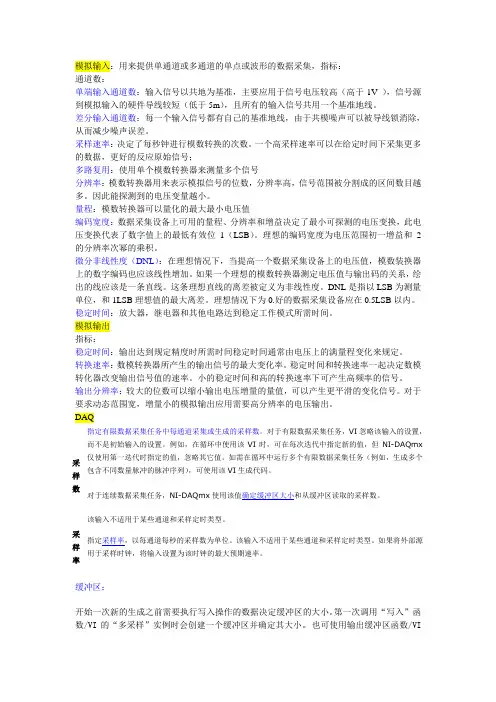

模拟输入：用来提供单通道或多通道的单点或波形的数据采集，指标：通道数：单端输入通道数：输入信号以共地为基准，主要应用于信号电压较高（高于1V ），信号源到模拟输入的硬件导线较短（低于5m），且所有的输入信号共用一个基准地线。

差分输入通道数：每一个输入信号都有自己的基准地线，由于共模噪声可以被导线锁消除，从而减少噪声误差。

采样速率：决定了每秒钟进行模数转换的次数。

一个高采样速率可以在给定时间下采集更多的数据，更好的反应原始信号；多路复用：使用单个模数转换器来测量多个信号分辨率：模数转换器用来表示模拟信号的位数，分辨率高，信号范围被分割成的区间数目越多。

因此能探测到的电压变量越小。

量程：模数转换器可以量化的最大最小电压值编码宽度：数据采集设备上可用的量程、分辨率和增益决定了最小可探测的电压变换，此电压变换代表了数字值上的最低有效位1（LSB）。

理想的编码宽度为电压范围初一增益和2的分辨率次幂的乘积。

微分非线性度（DNL）：在理想情况下，当提高一个数据采集设备上的电压值，模数装换器上的数字编码也应该线性增加。

如果一个理想的模数转换器测定电压值与输出码的关系，绘出的线应该是一条直线。

这条理想直线的离差被定义为非线性度。

DNL是指以LSB为测量单位，和1LSB理想值的最大离差。

理想情况下为0.好的数据采集设备应在0.5LSB以内。

稳定时间：放大器，继电器和其他电路达到稳定工作模式所需时间。

模拟输出指标：稳定时间：输出达到规定精度时所需时间稳定时间通常由电压上的满量程变化来规定。

转换速率：数模转换器所产生的输出信号的最大变化率。

稳定时间和转换速率一起决定数模转化器改变输出信号值的速率。

小的稳定时间和高的转换速率下可产生高频率的信号。

输出分辨率：较大的位数可以缩小输出电压增量的量值，可以产生更平滑的变化信号。

对于要求动态范围宽，增量小的模拟输出应用需要高分辨率的电压输出。

DAQ采样数指定有限数据采集任务中每通道采集或生成的采样数。

脉冲涡流检测对于铝、铁检测的信号特征区别学号：姓名：一、原理介绍1、脉冲涡流检测是一种新型的无损检测技术,脉冲涡流产生磁场的频谱宽、穿透能力强,检测时可以获得更多的缺陷信息。

涡流检测只能用于导电材料的检测。

对管、棒和线材等型材有很高的检测效率2、涡流检测的基本原理当载有交变电流的检测线圈靠近导电工件时，由于线圈磁场的作用，工件中将会感生出涡流（其大小等参数与工件中的缺陷等有关），而涡流产生的反作用磁场又将使检测线圈的阻抗发生变化。

因此，在工件形状尺寸及探测距离等固定的条件下，通过测定探测线圈阻抗的变化，可以判断被测工件有无缺陷存在3、影响线圈阻抗的因素是材料自身的性质和线圈与试件的电磁耦合状况，主要包括（1）电导率γ；（2）圆柱体直径；（3）相对磁导率μr；（4）缺陷；（5）检测频率。

二、脉冲涡流检测对于铁磁性材料和非铁磁性材料的检测信号特征区别1、铁以及铁磁材料涡流探伤受到电导率和磁导率的综合效应，铁磁材料的磁导率很高,其测量厚度是通过检测电压的特征衰减时间来确定的,而特征衰减时间与厚度的关系建立在被测试件比检测线圈大得多的基础上.当被测试件比较小时,不可避免地出现测量误差. 2、铝以及非铁磁材料涡流探伤铝及铝合金的电导率范围大致在17％IACS～62％IACS。

对于不同牌号和热处理状态的铝及铝合金，当电导率的测得值在规定的电导率极限值范围内，可根据电导率的合格推断其硬度合格；当电导率的测得值超出规定的电导率验收值范围，特别是超出量又比较小的情况下，决不能由电导率的不合格断定该试件为不合格品，而需要对电导率不合格的试件（或部位）做补充硬度试验，并以硬度试验结果进一步的分析和判定。

3、摘抄论文：《基于信号斜率的铁磁材料脉冲涡流测厚研究》柯海，徐志远，黄琛，武新军( 华中科技大学制造装备数字化国家工程研究中心武汉430074)脉冲涡流( pulsed eddy current，PEC) 作为一种非接触式无损检测技术，被广泛应用于导电构件的腐蚀检测和壁厚测量。

一、实验目的本实验旨在研究脉冲涡流检测技术在金属套管缺陷检测中的应用，通过对双层异质金属套管结构（内管为不锈钢管、外管为碳钢管）进行脉冲涡流检测，实现对壁厚减薄缺陷的分类识别与定量评估。

二、实验设备1. 信号发生器2. ATA-4014功率放大器3. 信号放大器4. 滤波器5. PC端6. 检测探头7. 被测套管三、实验原理脉冲涡流检测技术是一种非接触式无损检测方法，利用高频交流电流产生的脉冲磁场，在被测金属管件内部感应出涡流，涡流产生的二级磁场与一级磁场相互叠加，形成总磁场。

当金属管件内部存在缺陷时，涡流及二级磁场将发生变化，从而改变总磁场的强度，通过检测探头中的磁场传感器拾取的检测信号，可实现对缺陷的分类识别与定量评估。

四、实验过程1. 仿真模型的建立（1）检测探头由激励线圈、铁芯和磁场传感器组成。

（2）仿真采用的激励电流信号如图所示，其频率为33 Hz、占空比为33 %、最大电流强度为1 A，用于驱动探头中的激励线圈（匝数为1350），激发一级磁场。

2. 脉冲涡流检测实验平台所搭建的脉冲涡流检测系统主要由信号发生器、功率放大器、信号放大器、滤波器、PC端、检测探头和被测套管组成。

检测探头中的激励线圈在通入诸如方波的暂态激励电流后产生一级磁场（线圈磁场），该磁场在被测金属管件内部感应出涡流，涡流继而产生二级磁场（涡流激发磁场），其方向与一级磁场相反，且抑制一级磁场的改变。

探头中的磁场传感器所拾取的检测信号为一级磁场与二级磁场叠加所得总磁场的信号。

由于金属管件内部缺陷将导致涡流及二级磁场的变化，进而改变总磁场的强度，因此，检测信号将包含缺陷信息，通过分析可得缺陷的位置。

五、实验结果与分析1. 缺陷分类识别通过对不同缺陷的脉冲涡流检测信号进行分析，可以实现对缺陷的分类识别。

实验结果表明，对于壁厚减薄缺陷，其脉冲涡流检测信号呈现明显的峰值，且峰值大小与缺陷深度呈正相关。

2. 缺陷定量评估通过建立脉冲涡流检测信号与缺陷深度之间的关系模型，可以实现对缺陷的定量评估。

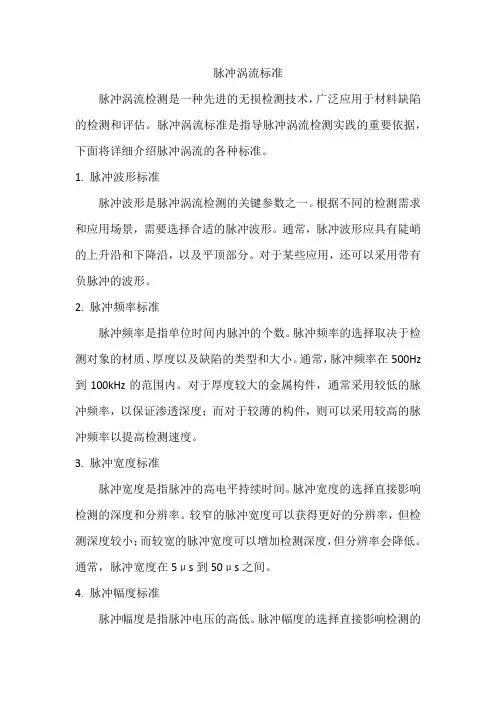

脉冲涡流标准脉冲涡流检测是一种先进的无损检测技术，广泛应用于材料缺陷的检测和评估。

脉冲涡流标准是指导脉冲涡流检测实践的重要依据，下面将详细介绍脉冲涡流的各种标准。

1. 脉冲波形标准脉冲波形是脉冲涡流检测的关键参数之一。

根据不同的检测需求和应用场景，需要选择合适的脉冲波形。

通常，脉冲波形应具有陡峭的上升沿和下降沿，以及平顶部分。

对于某些应用，还可以采用带有负脉冲的波形。

2. 脉冲频率标准脉冲频率是指单位时间内脉冲的个数。

脉冲频率的选择取决于检测对象的材质、厚度以及缺陷的类型和大小。

通常，脉冲频率在500Hz 到100kHz的范围内。

对于厚度较大的金属构件，通常采用较低的脉冲频率，以保证渗透深度；而对于较薄的构件，则可以采用较高的脉冲频率以提高检测速度。

3. 脉冲宽度标准脉冲宽度是指脉冲的高电平持续时间。

脉冲宽度的选择直接影响检测的深度和分辨率。

较窄的脉冲宽度可以获得更好的分辨率，但检测深度较小；而较宽的脉冲宽度可以增加检测深度，但分辨率会降低。

通常，脉冲宽度在5μs到50μs之间。

4. 脉冲幅度标准脉冲幅度是指脉冲电压的高低。

脉冲幅度的选择直接影响检测的灵敏度和可靠性。

较高的脉冲幅度可以增加检测的灵敏度，但可能会对检测对象造成损伤；而较低的脉冲幅度可以减少对检测对象的损伤，但可能会降低检测的可靠性。

通常，脉冲幅度在1V到10V之间。

5. 脉冲相位标准脉冲相位是指脉冲波形相对于时间轴的位置。

对于某些应用，可以通过调整脉冲相位来优化检测效果。

例如，在钢管对接焊缝的检测中，采用一定的相位偏移可以更好地发现焊缝中的缺陷。

6. 脉冲偏移标准脉冲偏移是指在时间轴上脉冲波形相对于零点的位置。

通过调整脉冲偏移，可以实现对检测对象的相对速度变化的补偿，以确保检测结果的准确性。

对于旋转构件或在线检测，脉冲偏移的调整尤为重要。

7. 脉冲重复频率标准脉冲重复频率是指单位时间内脉冲波形的重复次数。

与脉冲频率不同的是，脉冲重复频率强调的是多个脉冲波形的连续性。

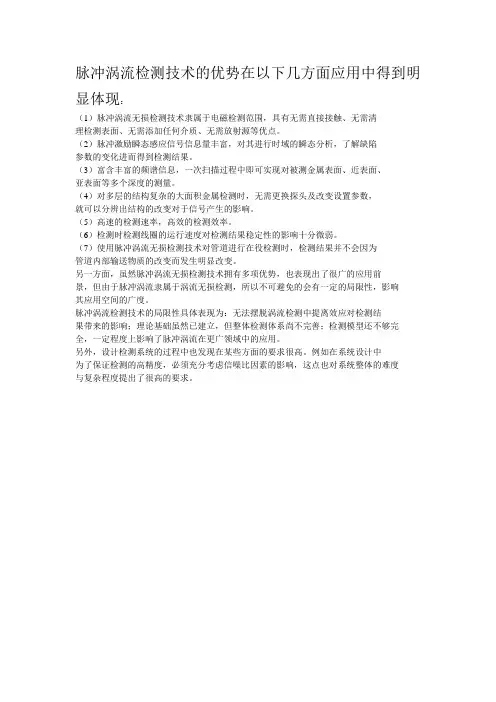

脉冲涡流检测技术的优势在以下几方面应用中得到明显体现：
（1）脉冲涡流无损检测技术隶属于电磁检测范围，具有无需直接接触、无需清
理检测表面、无需添加任何介质、无需放射源等优点。

（2）脉冲激励瞬态感应信号信息量丰富，对其进行时域的瞬态分析，了解缺陷
参数的变化进而得到检测结果。

（3）富含丰富的频谱信息，一次扫描过程中即可实现对被测金属表面、近表面、
亚表面等多个深度的测量。

（4）对多层的结构复杂的大面积金属检测时，无需更换探头及改变设置参数，
就可以分辨出结构的改变对于信号产生的影响。

（5）高速的检测速率，高效的检测效率。

（6）检测时检测线圈的运行速度对检测结果稳定性的影响十分微弱。

（7）使用脉冲涡流无损检测技术对管道进行在役检测时，检测结果并不会因为
管道内部输送物质的改变而发生明显改变。

另一方面，虽然脉冲涡流无损检测技术拥有多项优势，也表现出了很广的应用前
景，但由于脉冲涡流隶属于涡流无损检测，所以不可避免的会有一定的局限性，影响
其应用空间的广度。

脉冲涡流检测技术的局限性具体表现为：无法摆脱涡流检测中提离效应对检测结
果带来的影响；理论基础虽然已建立，但整体检测体系尚不完善；检测模型还不够完
全，一定程度上影响了脉冲涡流在更广领域中的应用。

另外，设计检测系统的过程中也发现在某些方面的要求很高。

例如在系统设计中
为了保证检测的高精度，必须充分考虑信噪比因素的影响，这点也对系统整体的难度
与复杂程度提出了很高的要求。

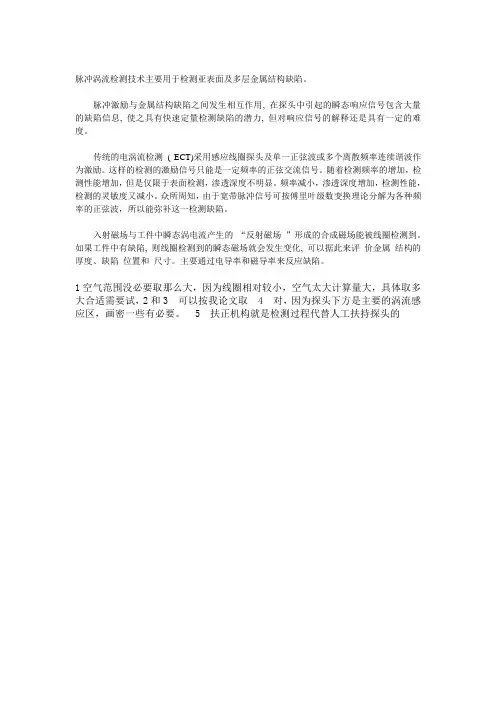

脉冲涡流检测技术主要用于检测亚表面及多层金属结构缺陷。

脉冲激励与金属结构缺陷之间发生相互作用, 在探头中引起的瞬态响应信号包含大量的缺陷信息, 使之具有快速定量检测缺陷的潜力, 但对响应信号的解释还是具有一定的难度。

传统的电涡流检测( ECT)采用感应线圈探头及单一正弦波或多个离散频率连续谐波作为激励。

这样的检测的激励信号只能是一定频率的正弦交流信号。

随着检测频率的增加，检测性能增加，但是仅限于表面检测，渗透深度不明显。

频率减小，渗透深度增加，检测性能，检测的灵敏度又减小。

众所周知，由于宽带脉冲信号可按傅里叶级数变换理论分解为各种频率的正弦波，所以能弥补这一检测缺陷。

入射磁场与工件中瞬态涡电流产生的“反射磁场”形成的合成磁场能被线圈检测到。

如果工件中有缺陷, 则线圈检测到的瞬态磁场就会发生变化, 可以据此来评价金属结构的厚度、缺陷位置和尺寸。

主要通过电导率和磁导率来反应缺陷。

1空气范围没必要取那么大，因为线圈相对较小，空气太大计算量大，具体取多大合适需要试，2和3 可以按我论文取 4 对，因为探头下方是主要的涡流感应区，画密一些有必要。

5 扶正机构就是检测过程代替人工扶持探头的。

脉冲涡流检测技术在铁路机车车轮探伤中的应用解析摘要：脉冲涡流(Pulsed Eddy Current,PEC)检测技术是用于检测铁磁性材料近表面缺陷的一种新型无损检测技术,它是利用脉冲信号进行激励,并对脉冲响应的一定特征参数进行处理的涡流检测方法,通过判断检测到的磁场最大值出现时间来达到对被检工件缺陷定性、定位和定量的目的.通过对铁路机车车轮轮芯质量状况及其检测手段现状进行调查并就脉冲涡流检测技术的工作原理、脉冲涡流检测仪设计和研制中的关键技术,以及在铁路机车车轮检测中的现场应用效果进行了论述,说明脉冲涡流检测技术是当前检测机车车轮轮芯缺陷的先进方法。

关键词：脉冲涡流检测技术；铁路机车；车轮探伤；应用解析脉冲涡流检测技术是在不损坏工件或原材料工作状态的前提下，对被检验部件的表面和内部质量进行检查的一种测试手段，近年来在铁路行业广泛使用。

铁道部曾在1987年颁布《铁道部关于铁路机车零、部件脉冲涡流检测技术规则》，其中就对脉冲涡流检测技术的重要性，脉冲涡流检测技术人员的技术资格以及脉冲涡流检测技术的技术标准作了明确的规定。

之后，铁道部又相继颁布了针对各零部件的脉冲涡流检测技术的详细标准，为铁路产品的生产及检测提供了有力的理论依据。

1、涡流检测技术优势基于焊缝探伤超声波检测存在的不足，结合铝热焊断轨情况的统计分析，对焊缝探伤采取以超声波检测为主、涡流检测为辅的方式，将涡流检测技术引入焊缝探伤中。

1.1 焊缝折断数据分析通过对多年焊缝折断情况的分析，认为涡流检测技术可以帮助检测出绝大多数的焊缝伤损，从而减少断轨的发生。

以太原局集团公司2017年焊缝折断情况为例，在伤损导致的焊缝折断中，除1处为铝热焊内部疏松缺陷涡流检测无法发现外，其余导致焊缝折断的伤损均为涡流探伤可检测的开口型伤损（与空气相连接），占焊缝伤损导致断轨总数的92%。

1.2技术优势分析涡流检测是一种利用电磁感应原理检测金属材料表面缺陷的探伤方法，其基本原理是用激磁线圈使导电构件内产生涡电流，借助探测线圈测定涡电流的变化量，从而获得构件缺陷的有关信息。

1 涡流检测概念、特点和应用1 涡流检测定义涡流检测（Eddy Current Testing,简称ET），是指利用电磁感应原理，使导电的试件，使导电的试件（导体）内产生涡电流，通过测量涡流的变化量，来进行试件的无损检测以及材质的检验和形状尺寸的测试等。

它适用于铁磁性、非铁磁性的金属或非金属工件的各种物理的、组织的和冶金的状态检测。

2 涡流检测的特点目前，常规无损探伤技术主要有五大类，分别是超声法、射线法、磁粉法、渗透法和涡流法。

本文主要研究涡流法。

其基本原理是基于法拉第的电磁感应现象。

涡流法与其它无损检测方法相比有其独特的优点，与超声法、射线法相比，它不需要耦合剂，可以非接触性测量；与磁粉法相比，对磁性和非磁性材料均有效，而且不污染环境，操作简单，省工省力；与渗透法相比，它不需要清洗试件，便于实现检测自动化。

而且涡流检测信号是许多参数的综合反映，所以它不仅能探伤，还能测试导体的电导率，表面涂层厚度，位移等，因此在现实生活中，涡流检测技术扮演着重要的角色，在航空航天、冶金、机械、电力、化工厂、核能等领域都广泛应用于对成品，半成品的在役检测。

但是由于涡流信号和众多参数有关，所以在进行涡流信号获取实验时必须根据不同的实验要求抑制其他因素的影响，这给实验带来一定的困难，同是也给缺陷信号的识别带来困难。

同时，因趋肤效应的影响，涡流无损检测通常只能进行导体表面或近表面的检测，而不能对非导体材料进行检测。

3 涡流检测的应用涡流检测方法是以电磁感应为基础的检测方法，因此电磁感应有关的影响因素，都可以作为涡流检测方法的检测对象。

所以原则上说，所有影响电磁感应的因素都可能作为涡流检测的应用对象。

其中常见的涡流检测应用有以下几个方面：1.测电导率、磁导率、晶粒尺寸、热处理状态（淬硬层）和工件几何尺寸、涂层厚度。

2.检验材料或工件表面和近表面的缺陷，如发纹、裂纹、折叠、夹杂物等。

3.分选不同材料，检查其成分、显微组织和其他物理性能的差异。

超越现在目录•Eddyfi Technologies简介•PEC/PECA技术•The tools工具•Eddyfi优势•小展示Short demonstration•提问环节愿景开发工业检测最优秀和可靠的检测设备，数据采集和分析软件把电磁检测技术推向更高的高度，使用创新性的技术和方法解决一系列行业新问题关于我们•全球性公司-在6个国家设有分支机构•1000 个现场点•超过70个国家的客户•创立于2009年，超过30年NDT 经验的专家服务团队•30%雇员从事科研工作为什么使用脉冲涡流6电磁检测技术现在已经用于检测铁磁性材料的缺陷和腐蚀通过提力提供壁厚测量包括:•非金属保护的管道(混凝土，复合材料包装，涂料，制冰)•产品发生外部腐蚀(结痂，水疱)•绝缘层•海洋生长物➢脉冲涡流是一种多功能检测方案! Coating and wrapping Corrosion scab CUI为什么使用脉冲涡流CUI –绝缘层下的腐蚀PEC/PECA可以穿过绝缘层结构（如带有天气防护外壳的管道）检测，The Lyft®支持铝，不锈钢额镀锌防护管道检测✓检测壁厚范围最大100mm (4in)✓支持提力/绝缘层/油漆层厚度高度300mm(12 in)Eddyfi Technologies 很自豪能够提供第一个标准脉冲涡流阵列（PECA）解决方案，提高CUI和CUF 应用的检测效率！为什么使用脉冲涡流8结痂和起泡PEC技术测量材料剩余厚度，而不是腐蚀厚度为什么使用脉冲涡流9CUF –防火层和混泥土下的腐蚀PEC 可以穿过混泥土，防火材料，金属编织物，钢筋测量材料剩余厚度FAC –管道内流动介质加速造成的腐蚀PEC 可以检测弯管和其他受限区域腐蚀为什么使用脉冲涡流受限区域检测•靠近或弯管部分，支撑部分，阀门等.•靠近金属结构部分，如插管，法兰，管支撑件其他应用•水环境运行和铸管•水下和飞溅区域，海洋生长，复合材料包裹和腐蚀产物10PEC 工作原理12PEC 工作原理通过分析导电材料内瞬时涡流尖峰过度阶段。

脉冲涡流测厚技术在压力容器检测中的应用摘要：对于承压设备来说，壁厚检测是一项非常重要的项目。

通常情况下，只有在拆除绝缘层和表面处理后，才可使用超声波测厚仪进行检测。

而本文讨论的是一种新型的壁厚检测技术即脉冲涡流检测技术，利于该技术进行壁厚检测时不用拆除绝缘层，是一种即可行、简便、高效又经济、实用的方法。

关键词：脉冲涡流超声波腐蚀测厚Corrosion Detection By Means of Pulsed Eddy Current Technique Abstract: Corrosion detection is a very important item for pressure-bearing equipment. In usual, ultrasonic thickness gauges are used for corrosion detection after all insulations removal and surface treatment. Here discussed is an advanced technique of corrosion detection, pulsed eddy current detection, which is a feasible, convenient, efficient, cost-effective and practical method without removing any insulation and preparing surface.Key words: Pulse Eddy Current（PEC）Ultrasonic CorrosionThickness Measurement1前言按照国家的现行检验规程，目前针对特种设备的定期检验，都是以宏观检验和壁厚测量为主，并规定在必要时可以辅以其它的专项检验措施如无损检测（包括UT、RT、MT、PT以及声发射和漏磁检测等）、理化检验（光谱、金相和应力测试等）或压力试验等。
