距离测量的概念及钢尺量距

距离测量（Distance measurement）

距离测量

距离测量

测量地面上两点连线长度的工作。通常需要测定的是水平距离，即两

点连线投影在某水准面上的长度。它是确定地面点的平面位置的要素

之一。测量地面上两点连线长度的工作。测量工作中最基本的任务之

一。通常需要测定的是水平距离，即两点连线投影在某水准面上的长

度。距离测量的精度用相对精度表示，即距离测量的误差同该长度的

比值，用分子为1的分式1／N表示距离测量的方法有量尺量距、视

距测量、视差法测距和电磁波测距等，可根据测量的性质、精度要求

和其他条件选择。

编辑本段方式

量尺量距

用量尺直接测定两点间距离，分为钢尺量距和因瓦基线尺量距。钢尺

是用薄钢带制成，长20米、30米或50米。所量距离大于尺长时，

需先标定直线再分段测量。钢尺量距的精度一般高于1／1000。因瓦

基线尺是用温度膨胀系数很小的因瓦合金钢制造的线状尺或带状尺。

常用的线状尺长24米，钢丝直径1.65毫米，线尺两端各连接一个有

毫米刻划的分划尺，分划尺刻度为80毫米。量距时用10千克重锤通

过滑轮引张，使尺子成悬链线形状，线尺两端分划尺上同名刻划线间

的直线距离，即悬链线的弦长，是线尺的工作长度。因瓦基线尺受温

度变化影响极小，量距精度高达1／1000000、主要用于丈量三角网

的基线和其他高精度的边长。

视距测量

用有视距装置的测量仪器，按光学和三角学原理测定两点间距离的方

法。常用经纬仪、平板仪、水准仪和有刻划的标尺施测。通过望远镜

的两条视距丝，观测其在垂直竖立的标尺上的位置，视距丝在标尺上

的间隔称为尺间隔或视距读数，仪器到标尺间的距离是尺间隔的函数，

对于大多数仪器来说，在设计时使距离和尺间隔之比为100。视距测

量的精度可达／～／400 1 300 1。

视差法测距

用经纬仪测量定长基线横尺所对的水平角，利用三角公式计算仪器至

基线间的水平距离。此水平角称视差角。基线横尺两端固定标志间的

距离一般为2米。尺上装有水准器和瞄准器，以便将横尺安置水平并

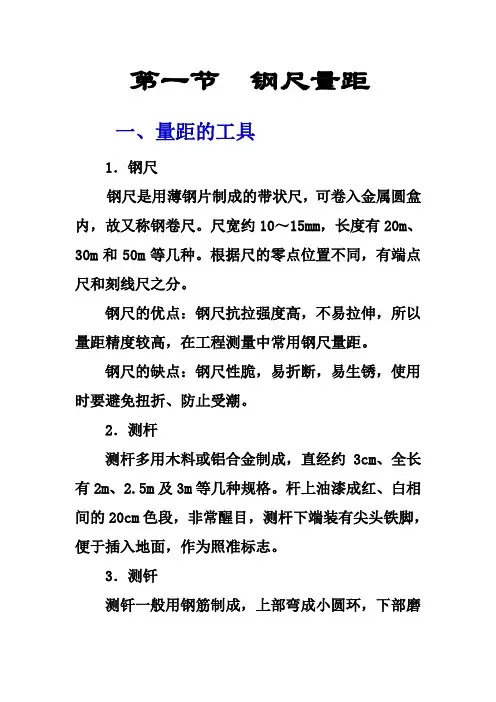

第一节 钢尺量距

一、量距的工具

1．钢尺

钢尺是用薄钢片制成的带状尺，可卷入金属圆盒内，故又称钢卷尺。尺宽约10～15mm，长度有20m、30m和50m等几种。根据尺的零点位置不同，有端点尺和刻线尺之分。

钢尺的优点：钢尺抗拉强度高，不易拉伸，所以量距精度较高，在工程测量中常用钢尺量距。

钢尺的缺点：钢尺性脆，易折断，易生锈，使用时要避免扭折、防止受潮。

2．测杆

测杆多用木料或铝合金制成，直经约3cm、全长有2m、2.5m及3m等几种规格。杆上油漆成红、白相间的20cm色段，非常醒目，测杆下端装有尖头铁脚，便于插入地面，作为照准标志。

3．测钎

测钎一般用钢筋制成，上部弯成小圆环，下部磨

尖，直径

3～6mm，长度30～40cm。钎上可用油漆涂成红、白相间的色段。通常6根或11根系成一组。量距时，将测钎插入地面，用以标定尺端点的位置，亦可作为近处目标的瞄准标志。

4．锤球、弹簧秤和温度计等

锤球用金属制成，上大下尖呈圆锥形，上端中心系一细绳，悬吊后，锤球尖与细绳在同一垂线上。它常用于在斜坡上丈量水平距离。

弹簧秤和温度计等将在精密量距中应用。

二、直线定线

水平距离测量时，当地面上两点间的距离超过一整尺长时，或地势起伏较大，一尺段无法完成丈量工作时，需要在两点的连线上标定出若干个点，这项工作称为直线定线。按精度要求的不同，直线定线有目估定线和经纬仪定线两种方法。现介绍目估定线方法：

如图4-5所示，A、B两点为地面上互相通视的两点，欲在A、B两点间的直线上定出C、D等分段点。定线工作可由甲、乙两人进行。

（1）定线时，先在A、B两点上竖立测杆，甲立于A点测杆后面约1～2m处，用眼睛自A点测杆后面瞄准B点测杆。

（2）乙持另一测杆沿BA方向走到离B点大约一尺段长的C点附近，按照甲指挥手势左右移动测杆，直到测杆位于AB直线上为止，插下测杆（或测钎），定出C点。

（3）乙又带着测杆走到D点处，同法在AB直线上竖立测杆（或测钎），定出 D点，依此类推。这种从直线远端B走向近端A的定线方法，称为走近定线。直线定线一般应采用“走近定线”。图4-5 目估定线

建筑工程测量

距离测量的概念及钢尺量距

一、距离测量的概念

距离测量的概念：测定两点之间的水平距离。

测定距离有哪些工程意义呢？例如，在校园地形图测绘中，相邻导线之间除了测定水平角外，还需测定导线长度，才能通过距离推算控制点位坐标，同时需要测定碎步点到控制点的距离，才能依据比例尺将地面实物展绘在平面图纸上。因此，距离测量是工程测量的基本工作之一。

距离测量常用的测距方法有：1.钢尺量距，属于直接量距，适用于平坦地区；2.光电测距，属于间接测距，利用光波在大气中的传播速度及两点间的传播时间，间接测算出距离。其精度高，操作简单，测程远；3. GPS测距，适用于地面点不通视的距离测量，通过GPS卫星定位，利用两点坐标计算距离，也属于间接测距。

二、钢尺量距

在丈量距离时,当地面上两点之间的距离较远或地面起伏较大时,不能用一尺段量完,要分成几段进行丈量。为使所量距离为直线距离,就需要在两点所确定的直线方向上标定若干个中间点,并使这些中间点位于同一直线上,这项工作称为直线定线。距离测量是测量的基本工作,所谓距离是指两点间

的水平长度。如果测得的是倾斜距离,还必须改算为水平距离。

1.丈量工具

（1）钢尺

钢尺又称钢卷尺,是钢制成的带状尺,量距精度较高。尺的宽度为10~15

mm,厚度约为0.4 mm,长度有20 m、30 m、50 m等几种,可卷放在圆形的尺壳内,也可卷放在金属尺架上，如图1。钢尺的基本分划为厘米,每厘米及每米处刻有数字注记,全长或尺端刻有毫米分划。按尺的零点刻划位置,钢尺可分为端点尺和刻线尺两种,如图2所示。钢尺的尺环外缘作为尺子零点的称为端点尺,尺子零点位于钢尺尺身上的称为刻线尺。

图 1 钢卷尺的基本类型

图2 端点尺和刻线尺

【小提示】 ①钢尺易生锈,工作结束后,应用软布擦去尺上的泥和水,涂上机油,以防生锈。

②钢尺易折断,如果钢尺出现卷曲,切不可用力硬拉。

③在行人和车辆多的地区量距时,中间要有专人保护,严防尺子被车辆压过而折断。

第四章 距离测量

测量距离是测量的基本工作之一，所谓距离是指两点间的水平长度。如果测得的是倾

斜距离，还必须改算为水平距离。按照所用仪器、工具的不同，测量距离的方法有钢尺直接量距、光电测距仪测距和光学视距法测距等

第一节 钢尺量距的一般方法

一、量距的工具

钢尺是钢制的带尺，常用钢尺宽10mm，厚0.2mm；长度有20m、30m及50m几种，卷放在圆形盒内或金属架上。钢尺的基本分划为厘米，在每米及每分米处有数字注记。一般钢尺在起点处一分米内刻有毫米分划；有的钢尺，整个尺长内都刻有毫米分划。

由于尺的零点位置的不同，有端点尺和刻线尺的区别。端点尺是以尺的最外端作为尺的零点，当从建筑物墙边开始丈量时使用很方便。刻线尺是以尺前端的一刻线作为尺的零点。

丈量距离的工具，除钢尺外，还有标杆、测钎和垂球。标杆长2-3m，直径3-4cm，杆上涂以20cm间隔的红、白漆，以便远处清晰可见，用于标定直线。测钎用粗铁丝制成，用来标志所量尺段的起、迄点和计算已量过的整尺段数。测钎一组为6根或ll根。垂球用来投点。此外还有弹簧秤和温度计，以控制拉力和测定温度。

二、直线定线

当两个地面点之间的距离较长或地势起伏较大时，为使量距工作方便起见，可分成几段进行丈量。这种把多根标杆标定在已知直线上的工作称为直线定线。一般量距用目视定线。

三、量距方法

1．平坦地区的距离丈量

丈量前，先将待测距离的两个端点A、B用木桩(桩上钉一小钉)标志出来，然后在端点的外侧各立一标杆，清除直线上的障碍物后，即可开始丈量。丈量工作一般由两人进行。后尺手持尺的零端位于A点，并在A点上插一测钎。前尺手持尺的末端并携带一组测钎的其余5根(或10根)，沿AB方向前进，行至一尺段处停下。后尺手以手势指挥>前尺手将钢尺拉在AB直线方向上；后尺手以尺的零点对准B点，当两人同时把钢尺拉紧、拉平和拉稳后，前尺手在尺的末端刻线处竖直地插下—测钎，得到点l，这样便量完了一个尺段。随之后尺手拔起A点上的测钎与前尺手共同举尺前进，同法量出第二尺段。如此继续丈量下去，直至最后不足一整尺段(n一B)时，前尺手将尺上某一整数分划线对准B点，由后尺手对准n点在尺上读出读数，两数相减，即可求得不足一尺段的余长，为了防止丈量中发生错误及提高量距精度，距离要往、返丈量。上述为往测，迟测时要重新进行定线，>取往、返测距离的平均值作为丈量结果。量距精度以相对误差表示，通常化为分子为1的分式形式。
