基于AutoCAD动态块的参数化标准件图库的建立

CAD中动态块的创建和使用方法一、动态块的创建方法动态块是CAD软件中非常实用的功能，它可以让我们在设计过程中更加高效地使用和修改块对象。

下面将介绍动态块的创建步骤：第一步：打开CAD软件并开始绘图，然后进入块编辑器。

可以通过键盘输入BEDIT命令或者点击“插入”菜单下的“块编辑器”按钮进入。

第二步：在块编辑器界面中，我们可以看到左侧的“块参数”面板和右侧的“动作参数”面板。

首先，我们需要定义块的基础形状。

在“图形”面板中选择画线、画圆或者绘制其他几何图形来创建块的基本形状。

第三步：接下来，我们需要定义块的参数化属性。

在“块参数”面板中点击“添加参数”按钮，然后选择要添加的属性类型，比如长度、角度、文本等。

输入参数的名称和默认值，并确保将其与基本图形对象相关联。

这样，在使用动态块时，我们可以通过修改参数值来改变块的形状。

第四步：我们还可以在“动作参数”面板中添加一些动作。

通过添加动作，我们可以实现在使用动态块时改变块的显示状态或者执行一些特定的操作。

比如，我们可以添加一个用于旋转块的动作，或者添加一个用于切换块显示模式的动作。

第五步：完成块的编辑后，点击“保存块定义”按钮将其保存，并返回到绘图界面。

此时，我们就成功创建了一个动态块。

二、动态块的使用方法创建好动态块后，我们可以在绘图过程中灵活地使用它，并根据需要修改其属性和参数值。

下面将介绍动态块的使用方法：第一步：在绘图界面中，点击“插入”菜单下的“块浏览器”按钮，或者输入BCLOSE命令打开块浏览器。

第二步：在块浏览器中，可以预览和选择已创建的动态块。

选择需要使用的动态块，并将其插入到绘图界面中。

第三步：插入动态块后，我们可以通过双击该块来进入编辑模式，修改块的属性和参数值。

也可以在属性编辑器中修改块的属性。

第四步：如果需要执行动作来改变块的显示状态或者执行特定的操作，可以使用鼠标右键点击块对象，选择“动态块操作”菜单来执行相应的动作。

第五步：完成对动态块的修改后，我们可以继续进行绘图工作。

CAD教程：建立标准件库的步骤作为一名使用CAD软件的设计师，建立一个标准件库是非常重要的，它可以帮助我们在设计过程中更高效地使用已有的标准部件，提高工作效率。

下面将介绍建立标准件库的具体步骤。

第一步：整理和分类标准件首先，我们需要将已有的标准件进行整理和分类。

根据实际需求，可以选择不同的分类方式，例如按照部件的类型（螺丝、螺母、轴等）、根据尺寸（直径、长度等）或者根据用途（电子元件、传动件等）进行分类。

通过分类整理，可以在后续的使用过程中更加方便地找到需要的标准件。

第二步：建立文件夹结构建立一个清晰的文件夹结构是管理标准件库的关键。

可以根据分类方式创建文件夹，例如创建一个名为"螺丝"的文件夹，并在该文件夹下再创建子文件夹，按照尺寸或其他属性细分标准件。

同样地，在"螺母"、"轴"等文件夹下，也可以按照类似的方式创建子文件夹。

这样一来，整个标准件库的文件夹结构就清晰可见，方便后续的管理和使用。

第三步：整理并保存标准件图纸在建立文件夹结构的基础上，我们需要整理并保存每种标准件的图纸。

可以将每个标准件的图纸保存为一个单独的文件，并按照文件夹结构进行命名和保存。

例如，在"螺丝"文件夹下，可以创建一个名为"M4X10螺丝"的文件夹，并将该螺丝的图纸保存在该文件夹中。

同样地，在其他文件夹下也可以按照类似的方式保存所有标准件的图纸。

第四步：添加标准件到软件库中将标准件添加到CAD软件的库中，是建立标准件库的最后一步。

具体操作步骤可能因软件版本而有所不同，但通常是通过导入图纸和导入库文件两种方式进行的。

第一种方式是导入图纸。

我们可以在CAD软件中选择导入图纸功能，然后选择之前保存的标准件图纸文件夹，并选择需要导入的图纸进行导入。

这样一来，我们就可以在软件中看到导入的标准件，并在设计过程中使用它们。

第二种方式是导入库文件。

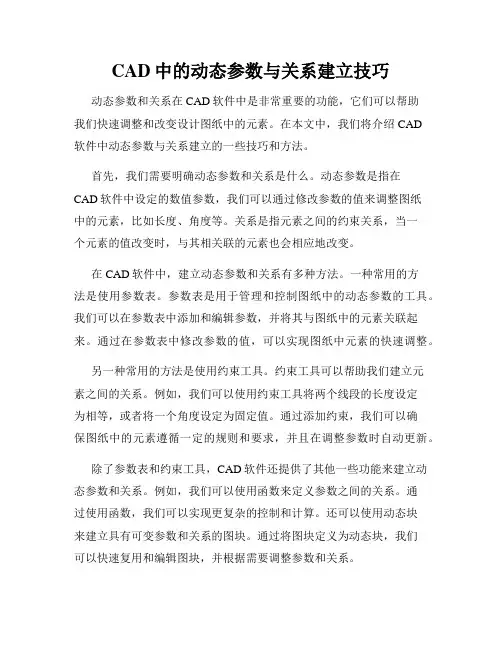

CAD中的动态参数与关系建立技巧动态参数和关系在CAD软件中是非常重要的功能，它们可以帮助我们快速调整和改变设计图纸中的元素。

在本文中，我们将介绍CAD软件中动态参数与关系建立的一些技巧和方法。

首先，我们需要明确动态参数和关系是什么。

动态参数是指在CAD软件中设定的数值参数，我们可以通过修改参数的值来调整图纸中的元素，比如长度、角度等。

关系是指元素之间的约束关系，当一个元素的值改变时，与其相关联的元素也会相应地改变。

在CAD软件中，建立动态参数和关系有多种方法。

一种常用的方法是使用参数表。

参数表是用于管理和控制图纸中的动态参数的工具。

我们可以在参数表中添加和编辑参数，并将其与图纸中的元素关联起来。

通过在参数表中修改参数的值，可以实现图纸中元素的快速调整。

另一种常用的方法是使用约束工具。

约束工具可以帮助我们建立元素之间的关系。

例如，我们可以使用约束工具将两个线段的长度设定为相等，或者将一个角度设定为固定值。

通过添加约束，我们可以确保图纸中的元素遵循一定的规则和要求，并且在调整参数时自动更新。

除了参数表和约束工具，CAD软件还提供了其他一些功能来建立动态参数和关系。

例如，我们可以使用函数来定义参数之间的关系。

通过使用函数，我们可以实现更复杂的控制和计算。

还可以使用动态块来建立具有可变参数和关系的图块。

通过将图块定义为动态块，我们可以快速复用和编辑图块，并根据需要调整参数和关系。

在建立动态参数和关系时，我们需要注意一些技巧和注意事项。

首先，我们应该合理选择参数和关系的命名，使其能够清晰地表达其意义和作用。

其次，我们应该定期检查和更新参数表和约束，以确保其正确性和完整性。

此外，我们还可以使用CAD软件中的调试工具来帮助我们查找和解决参数和关系的问题。

总结起来，CAD软件中的动态参数和关系是非常实用的功能，它们可以帮助我们快速调整和改变设计图纸中的元素。

通过合理利用参数表、约束工具、函数和动态块等功能，我们可以建立灵活、高效的动态参数和关系，提高我们的设计效率和工作质量。

CAD标准零件库的创建与应用在使用CAD软件进行设计工作时，经常会遇到需要使用一些标准零件的情况。

为了提高设计效率和准确度，我们可以创建一个CAD标准零件库，并合理应用。

本文将介绍如何创建与应用CAD标准零件库，并提供一些使用技巧。

一、创建CAD标准零件库首先，我们需要确定需要收集哪些标准零件，并准备相关的图纸文件。

这些零件可以是常见的螺栓、螺母、轴承等，也可以是行业特定的零件，如电子元器件、管道配件等。

接下来，我们可以使用CAD软件中的"新建文件"功能创建一个新的图纸文件作为我们的标准零件库。

建议使用一个统一的单位和图层设置，并为每个标准零件创建一个单独的图层。

这样可以方便后续的管理和使用。

另外，还可以根据需要创建一些组合图块或设置参数化尺寸，以提高设计效率。

在绘制完所有的标准零件后，我们可以对它们进行整理和分类。

可以按照零件类型、功能或用途等进行分类，并为每个零件设置相关的属性，如名称、型号、材质等。

使用CAD软件中的属性管理工具可以方便地进行管理和编辑。

最后，我们可以保存标准零件库文件，并设置好文件路径和命名规则。

建议将文件保存在一个固定的位置，并按照一定的命名规则进行组织，以方便后续的查找和使用。

二、应用CAD标准零件库一旦我们创建了一个完善的CAD标准零件库，就可以方便地在设计过程中使用它了。

下面是一些使用技巧：1. 导入标准零件在进行具体设计时，我们可以通过导入标准零件的方式快速搭建起整个系统。

可以使用CAD软件中的"插入"或"导入"功能，选择需要的标准零件文件并插入到当前图纸中。

在插入之前，可以根据需要进行缩放或旋转处理。

另外，还可以选择是否保留链接，以便后续的修改和更新。

2. 复制与替换在设计过程中，我们可能会多次使用相同的标准零件。

为了提高效率，可以使用复制功能快速复制一个标准零件，并进行适当的修改。

此外，还可以使用替换功能将一个标准零件替换为另一个，以满足不同设计要求。

CAD绘图中的动态块和参数化设计动态块和参数化设计是CAD绘图中非常有用的功能，它们可以帮助我们快速创建和编辑图形，提高工作效率。

在本文中，我将为大家介绍如何在AutoCAD中应用动态块和参数化设计。

1. 动态块动态块是指可以根据用户输入的不同数值或选择的不同选项而自动调整形状、大小和位置的块。

它提供了更灵活的绘图方式，可以减少我们在绘图过程中的重复工作，提高绘图的准确性和效率。

在AutoCAD中，创建动态块的第一步是先创建一个普通的块。

在绘图界面上，我们选择“块定义”命令，然后通过绘制图形和设置属性来创建我们需要的块。

完成之后，我们可以选择“创建参数”命令来定义动态块的参数。

参数是动态块中决定属性值的变量。

我们可以定义数值、长度、角度、比例等不同类型的参数，并给它们设置范围和默认值。

例如，我们可以定义一个长度参数，设置其范围为10到100，然后在动态块中使用这个参数控制框的大小。

在定义了参数之后，我们可以选择“约束”命令来给动态块添加约束条件。

约束用于确保动态块的形状和结构始终符合我们的要求。

例如，我们可以添加长度约束，限制某个线段的长度始终与参数值相等。

这样，当我们改变参数值时，线段的长度也会自动改变。

最后，我们可以为动态块添加可编辑的属性。

这些属性可以是文字、选择框等形式，用于用户输入数值或选择选项。

属性值可以与参数关联，使动态块能够根据用户输入的不同数值或选项而自动调整。

2. 参数化设计参数化设计是指在CAD绘图中使用参数和约束来创建具有可调整性的模型。

它可以帮助我们在设计过程中快速进行修改和调整，提高设计效率，并使得我们可以轻松地创建不同尺寸和形状的模型。

在AutoCAD中，参数化设计的基本思路是先创建几何图形，然后通过添加参数和约束来控制图形的特征和属性。

我们可以根据设计要求选择合适的参数类型和约束条件。

例如，我们可以创建一个矩形，并给矩形的长和宽添加长度参数。

然后，我们可以添加长度约束，限制矩形的长和宽与参数值相等。

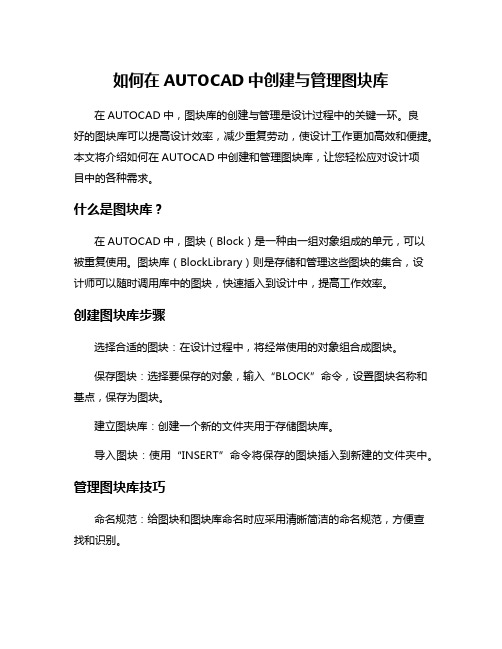

如何在AUTOCAD中创建与管理图块库在AUTOCAD中，图块库的创建与管理是设计过程中的关键一环。

良好的图块库可以提高设计效率，减少重复劳动，使设计工作更加高效和便捷。

本文将介绍如何在AUTOCAD中创建和管理图块库，让您轻松应对设计项目中的各种需求。

什么是图块库？在AUTOCAD中，图块（Block）是一种由一组对象组成的单元，可以被重复使用。

图块库（BlockLibrary）则是存储和管理这些图块的集合，设计师可以随时调用库中的图块，快速插入到设计中，提高工作效率。

创建图块库步骤选择合适的图块：在设计过程中，将经常使用的对象组合成图块。

保存图块：选择要保存的对象，输入“BLOCK”命令，设置图块名称和基点，保存为图块。

建立图块库：创建一个新的文件夹用于存储图块库。

导入图块：使用“INSERT”命令将保存的图块插入到新建的文件夹中。

管理图块库技巧命名规范：给图块和图块库命名时应采用清晰简洁的命名规范，方便查找和识别。

分类管理：将图块按照功能或类型进行分类管理，便于快速定位所需图块。

更新维护：定期更新和维护图块库，删除不再需要的图块，保持库中内容的整洁和有序。

应用场景举例建筑设计：在建筑设计中，可以将常用的墙体、窗户、门等元素保存为图块，便于快速插入到设计中。

机械设计：在机械设计中，可以将常用的零部件、螺栓、螺母等保存为图块，提高绘图效率。

在AUTOCAD中创建和管理图块库是设计过程中的重要环节，良好的图块库可以提高设计效率，减少重复劳动，使设计工作更加高效和便捷。

合理创建和管理图块库，将为您的设计工作带来便利和效益。

图块库的创建与管理在AUTOCAD设计中具有重要意义，良好的图块库可以极大提高设计效率，是设计工作中不可或缺的利器。

基于AutoCAD的标准件的参数化设计的开题报告一、课题背景标准件是机械设计中常用的元器件，在机械产品设计中起到重要的作用。

在传统的机械设计中，常常需要手工绘制标准件的图形，并进行计算，这种设计方式存在着许多不便之处，例如设计效率低、容易出错等问题。

随着计算机技术的快速发展，计算机辅助设计（CAD）成为了机械设计新的方向。

AutoCAD是目前应用广泛的CAD软件之一，它具有强大的功能和广泛的应用领域，可以用于各种流程的机械设计。

在AutoCAD中，标准件的参数化设计可以大大提高机械设计的效率和质量，从而满足机械行业对提高产品设计技术水平和进一步提高市场竞争力的需求。

二、研究内容本课题将着重研究基于AutoCAD的标准件的参数化设计，通过对AutoCAD中的参数化设计进行深入研究，了解如何利用其强大的参数化设计功能，对标准件进行设计。

具体的研究内容包括以下几个方面：1、AutoCAD中的参数化设计原理和方法研究。

2、标准件的基础知识研究，理解标准件的基本形式和特点。

3、建立标准件的参数化设计模型，实现立体设计和自动化尺寸调整等功能。

4、实现标准件的标准图形自动生成和打印，提高设计效率。

5、应用实例分析和优化，对基于AutoCAD的标准件的参数化设计进行总结和评价。

三、研究意义本研究将带来以下几个方面的意义：1、提高机械产品的设计效率。

通过参数化设计的方法，可以大大提高机械产品的设计效率，减少了手工计算和绘图的时间和错误，能够更快地进行设计和修改，并提高设计的精度和质量。

2、提供基于AutoCAD的标准件的设计方法。

本研究将探索AutoCAD中标准件的参数化设计方法，具有一定的实用性，能够为机械产品设计提供更加全面的解决方案。

3、拓展机械产品设计的应用范围。

通过AutoCAD中的标准件的参数化设计，可以将机械产品的设计应用范围拓展到更多领域，推动机械产品设计技术的进一步发展，提高市场竞争力。

四、研究方法本研究采用了文献研究和实验研究相结合的方法。

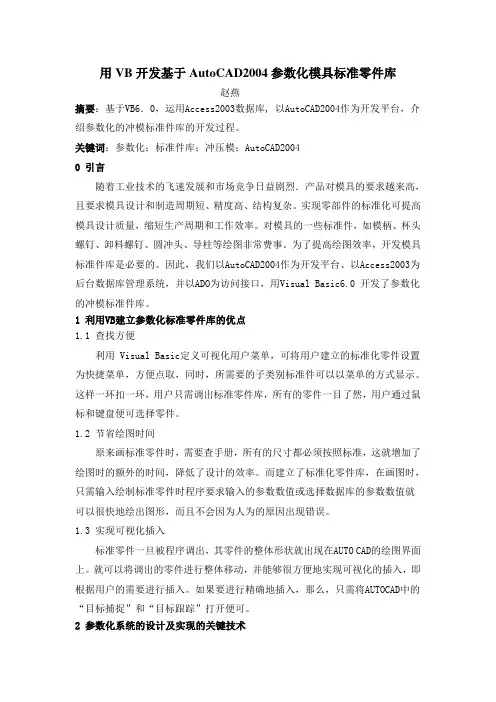

用VB开发基于AutoCAD2004参数化模具标准零件库赵燕摘要：基于VB6．0，运用Access2003数据库, 以AutoCAD2004作为开发平台，介绍参数化的冲模标准件库的开发过程。

关键词：参数化；标准件库；冲压模；AutoCAD20040 引言随着工业技术的飞速发展和市场竞争日益剧烈．产品对模具的要求越来高，且要求模具设计和制造周期短、精度高、结构复杂。

实现零部件的标准化可提高模具设计质量，缩短生产周期和工作效率。

对模具的一些标准件，如模柄、杯头螺钉、卸料螺钉、圆冲头、导柱等绘图非常费事。

为了提高绘图效率，开发模具标准件库是必要的。

因此，我们以AutoCAD2004作为开发平台、以Access2003为后台数据库管理系统，并以ADO为访问接口，用Visual Basic6.0 开发了参数化的冲模标准件库。

1 利用VB建立参数化标准零件库的优点1.1 查找方便利用 Visual Basic定义可视化用户菜单，可将用户建立的标准化零件设置为快捷菜单，方便点取，同时，所需要的子类别标准件可以以菜单的方式显示。

这样一环扣一环，用户只需调出标准零件库，所有的零件一目了然，用户通过鼠标和键盘便可选择零件。

1.2 节省绘图时间原来画标准零件时，需要查手册，所有的尺寸都必须按照标准，这就增加了绘图时的额外的时间，降低了设计的效率。

而建立了标准化零件库，在画图时，只需输入绘制标准零件时程序要求输入的参数数值或选择数据库的参数数值就可以很快地绘出图形，而且不会因为人为的原因出现错误。

1.3 实现可视化插入标准零件一旦被程序调出，其零件的整体形状就出现在AUTO CAD的绘图界面上。

就可以将调出的零件进行整体移动，并能够很方便地实现可视化的插入，即根据用户的需要进行插入。

如果要进行精确地插入，那么，只需将AUTOCAD中的“目标捕捉”和“目标跟踪”打开便可。

2 参数化系统的设计及实现的关键技术2.1 参数化程序的设计本系统应用VB语言，对AutoCAD软件进行了二次开发，可以通过菜单按钮直接调用所需要尺寸的标准件图形，节省了设计者的绘图时间，提高了工作效率。

AutoCAD图块和动态块的制作与应用第一章: AutoCAD图块的制作AutoCAD图块是指将一组相关对象组合起来形成的单个对象，可以在同一图纸或者不同图纸中重复使用，并且可以进行编辑和修改。

接下来将介绍如何制作AutoCAD图块。

1.1 确定图块边界在制作图块之前，首先需要确定图块的边界。

可以使用AutoCAD提供的边界命令或者手动绘制边界线来设置图块的边界。

1.2 创建图块选中边界之后，在AutoCAD界面的应用程序菜单中选择“图块管理器”，然后点击“创建”按钮创建图块。

在弹出的对话框中输入图块的名称和描述，选择图块的插入点和旋转角度，以及是否保持图块中的属性链接。

点击“确定”按钮完成图块的创建。

1.3 编辑图块创建图块之后，可以对图块进行编辑和修改。

在图块管理器中选择相应的图块，点击“编辑”按钮进入编辑模式。

在编辑模式下可以添加、删除或修改图块中的对象。

完成编辑之后，点击“确定”按钮保存修改，并退出编辑模式。

第二章: AutoCAD动态块的制作AutoCAD动态块是指可以根据用户的输入或操作而改变形状、大小或属性的图块。

这种图块可以极大地提高绘图效率，下面介绍如何制作AutoCAD动态块。

2.1 添加参数和操作要制作动态块，首先需要为图块添加参数和操作。

可以使用AutoCAD提供的参数和动作管理器来添加参数和操作。

参数可以是长度、角度、比例等，操作可以是移动、旋转、拉伸等。

2.2 定义约束在为动态块添加参数和操作之后，需要定义约束来限制图形的变化范围。

约束可以保证图块在用户进行操作时保持一定的形状和位置。

可以使用AutoCAD提供的约束工具来定义约束。

2.3 创建可见性状态、属性和参数列表除了参数和操作，动态块还可以包含可见性状态、属性和参数列表。

可见性状态定义了图块的不同显示形式，属性可以用于标注和注释，参数列表可以提供用户输入的选项。

在图块编辑器中可以添加和编辑这些内容。

2.4 保存和应用动态块制作完成后的动态块可以保存为.dwg文件，然后可以在不同的图纸中进行重复使用。

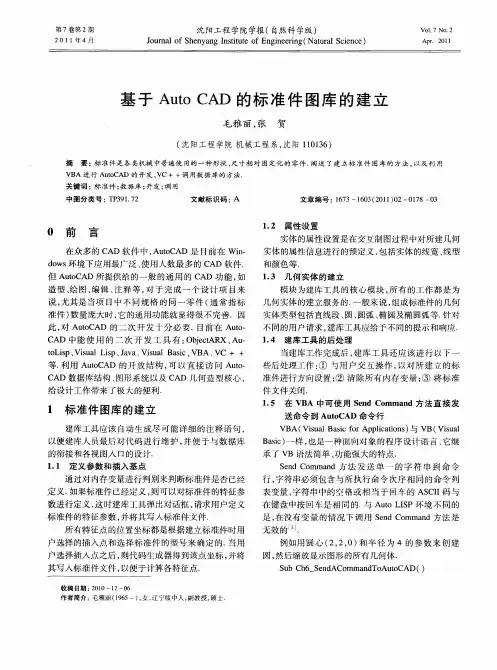

基于Auto CAD的标准件图库的建立毛雅丽;张贺【摘要】标准件是各类机械中普遍使用的一种形状、尺寸相对固定化的零件.阐述了建立标准件图库的方法,以及利用VBA进行AutoCAD的开发、VC++调用数据库的方法.【期刊名称】《沈阳工程学院学报（自然科学版）》【年(卷),期】2011(007)002【总页数】3页(P178-180)【关键词】标准件;数据库;开发;调用【作者】毛雅丽;张贺【作者单位】沈阳工程学院,机械工程系,沈阳,110136;沈阳工程学院,机械工程系,沈阳,110136【正文语种】中文【中图分类】TP391.720 前言在众多的CAD软件中，AutoCAD是目前在W indows环境下应用最广泛、使用人数最多的CAD软件.但AutoCAD所提供给的一般的通用的CAD功能，如造型、绘图、编辑、注释等，对于完成一个设计项目来说，尤其是当项目中不同规格的同一零件(通常指标准件)数量庞大时，它的通用功能就显得很不完善.因此，对AutoCAD的二次开发十分必要.目前在Auto-CAD中能使用的二次开发工具有:ObjectARX、AutoLisp、Visual Lisp、Java、Visual Basic、VBA、VC++等.利用AutoCAD的开放结构，可以直接访问Auto-CAD数据库结构、图形系统以及CAD几何造型核心，给设计工作带来了极大的便利.1 标准件图库的建立建库工具应该自动生成尽可能详细的注释语句，以便建库人员最后对代码进行维护，并便于与数据库的衔接和各视图入口的设计.1.1 定义参数和插入基点通过对内存变量进行判别来判断标准件是否已经定义.如果标准件已经定义，则可以对标准件的特征参数进行定义，这时建库工具弹出对话框，请求用户定义标准件的特征参数，并将其写入标准件文件.所有特征点的位置坐标都是根据建立标准件时用户选择的插入点和选择标准件的型号来确定的.当用户选择插入点之后，则代码生成器得到该点坐标，并将其写入标准件文件，以便于计算各特征点.1.2 属性设置实体的属性设置是在交互制图过程中对所建几何实体的属性信息进行的预定义，包括实体的线宽、线型和颜色等.1.3 几何实体的建立模块为建库工具的核心模块，所有的工作都是为几何实体的建立服务的.一般来说，组成标准件的几何实体类型包括直线段、圆、圆弧、椭圆及椭圆弧等.针对不同的用户请求，建库工具应给予不同的提示和响应.1.4 建库工具的后处理当建库工作完成后，建库工具还应该进行以下一些后处理工作:①与用户交互操作，以对所建立的标准件进行方向设置;②清除所有内存变量;③ 将标准件文件关闭.1.5 在VBA中可使用Send Command方法直接发送命令到AutoCAD命令行VBA(Visual Basic for Applications)与VB(Visual Basic)一样，也是一种面向对象的程序设计语言，它继承了VB语法简单、功能强大的特点.Send Command方法发送单一的字符串到命令行，字符串必须包含与所执行命令次序相同的命令列表变量，字符串中的空格或相当于回车的ASCII码与在键盘中按回车是相同的.与Auto LISP环境不同的是，在没有变量的情况下调用Send Command方法是无效的［1］.例如用圆心(2，2，0)和半径为4的参数来创建圆，然后缩放显示图形的所有几何体.Sub Ch6_SendACommandToAutoCAD()ThisDraw ing.SendCommand“_Circle 2，2，0 4”ThisDrawing.SendCommand“_zoom a”End Sub用VBA生成的螺钉轴侧图如图1所示.图1 螺钉的轴侧图2 在AutoCAD中添加命令在AutoCAD中，可以通过自定义用户界面添加命令，如图2所示.图2 向AutoCAD中添加命令界面3 用VBA进行AutoCAD的二次开发AutoCAD VBA允许其Visual Basic环境与Auto-CAD同时运行，并通过ActiveX Automation接口提供对AutoCAD的编程控制.这样就把 AutoCAD、ActiveX Automation和VBA紧密结合在一起，提供一个非常强大的接口.它不仅控制AutoCAD对象，也能向其他应用程序发送数据或从中提取数据［2］.3.1 查找方便利用 Visual Basic定义可视化用户菜单，可将用户建立的标准化零件设置为快捷菜单，方便点取.同时，所需要的子类别标准件可以以菜单的方式显示.这样一环扣一环，用户只需调出标准零件库，所有的零件一目了然，用户通过鼠标和键盘便可选择零件.3.2 节省绘图时间原来画标准零件时，需要查手册，所有的尺寸都必须按照标准，这就增加了绘图时额外的工作量，降低了设计的效率.而建立了标准化零件库后，画图时只需输入绘制标准零件时程序要求输入的参数数值或选择数据库的参数数值，就可以很快地绘出图形，而且不会因为人为的因素出现错误.3.3 实现可视化插入标准零件一旦被程序调出，其零件的整体形状就会出现在Auto CAD的绘图界面上.这时就可以将调出的零件进行整体移动，并能够很方便地实现可视化的插入，即根据用户的需要进行插入.如果要进行精确地插入，那么，只需将Auto CAD中的“目标捕捉”和“目标跟踪”打开即可.4 标准件库的调用4.1 VB与AutoCAD的连接与启动在VB编程环境中选择［工程］/［引用］命令，打开［引用］对话框，选中AutoCAD类型库复选框，添加模块module，用语句定义全局变量，在模块中编写启动运行AutoCAD的子程序代码，以便调用.其程序代码如下:调用螺钉标准件图库、三维阵列、插入到铣刀头的装配图中，如图3所示.4.2 在VC++中使用ADO访问ACCESS数据库当利用标准件生成器交互输入1个标准件的实例图形后，建库工具自动生成了该标准件全部的生成代码.但由于标准件是系列化的，而在利用建库工具生成标准件时，定义参数是给出其实例的1组参数，因此还要对其数据接口进行设计.接口的设计非常简单，只需将标准件程序开始处的特征参数定义语句改变为调用界面文件，并接受用户所选择的数据即可.图3 螺钉在铣刀头装配图中使用ADO前必须在工程的stdafx.h头文件里用直接引入符号#import引入ADO 库文件，以使编译器能正确编译.代码如下所示:#import“c:\program files\commonfiles\system\ado\msado15.dll”no_namespace rename(“EOF”，“adoEOF”)这行语句声明在工程中使用 ADO，但不使用ADO的名字空间，同时为了避免常数冲突，将常数EOF改名为adoEOF.现在不需添加另外的头文件，就可以使用ADO接口了.但是需要注意这条语句添加的位置，要把它加在“#ifndef_AFX_NO_AFXCMN_SUPPORT”这一行语句的前面.必须注意的是，ADO库是1组COM动态库，这意味应用程序在调用ADO前，必须初始化OLE/COM库环境.在MFC应用程序里，一个比较好的方法是在应用程序主类的InitInstance成员函数里初始化OLE/COM库环境.5 结论AutoCAD是一个开放式绘图软件，且允许用户对它进行二次开发.建立AutoCAD 标准件图库的方法有多种，开发语言也有多种，用户可以根据自己的需要开发不同的应用程序和界面等.参考文献［1］刘言松.AutoCAD二次开发实例教程［M］.北京:化学工业出版社，2009. ［2］程静.AutoCAD工程绘图及二次开发技术［M］.北京:国防工业出版社，2008.［3］芦光.基于AutoCAD二次开发的标准零件库的建立［J］.现代制造技术与装备，2006(5).。

CAD教程：图块动态属性与参数控制在CAD设计中，使用图块（Block）可以提高工作效率和设计的一致性。

图块是一种重复使用的图形元素，它可以被创建、修改和插入到各种CAD图纸中。

除了基本的图形外，图块还可以包含属性，这些属性可以是文字、数字、日期等信息。

通过参数化图块，可以实现根据需要调整和控制图块属性值的功能。

本教程将介绍图块动态属性与参数控制的相关应用技巧。

第一步：创建图块首先，需要根据设计需求，创建一个图块。

选择“图块编辑器”工具栏中的“创建图块”命令，或使用“BMAKE”命令来调用图块编辑器。

在图块编辑器界面中，点击“选择对象”按钮，选择要作为图块的对象，然后点击“确定”按钮。

第二步：添加属性在图块编辑器界面中，选择“属性定义”工具栏中的“添加属性”命令，或使用“ATTDEF”命令来添加属性。

在弹出的对话框中，填写属性的相关信息，如属性名、初始属性值、对齐方式等。

点击“确定”按钮，完成属性的添加。

第三步：参数化图块在图块编辑器界面中，选择“参数”工具栏中的“添加参数”命令，或使用“PARAMETER”命令来添加参数。

在弹出的对话框中，选择要关联的属性和参数类型，如长度、角度、比例等。

根据设计需求，设置参数的默认值、范围和步长等参数属性。

点击“确定”按钮，完成参数的添加。

第四步：保存图块在图块编辑器界面中，选择“文件”菜单中的“保存图块”命令，或使用“BSAVE”命令来保存图块。

在弹出的对话框中，选择保存路径和文件名，点击“保存”按钮，完成图块的保存。

第五步：插入图块在CAD绘图界面中，选择“插入”菜单中的“图块”命令，或使用“INSERT”命令来插入图块。

在弹出的对话框中，选择要插入的图块文件，点击“确定”按钮。

然后，在绘图界面中选择插入位置和缩放比例，点击“确定”按钮，完成图块的插入。

第六步：修改图块属性在CAD绘图界面中，选择插入的图块对象，右键点击选择“属性”命令，或使用“ATTEDIT”命令来修改图块属性。

Autocad动态图形库建立方法Autocad动态图形库建立方法常州戚墅堰机车车辆厂电子计算中心李正海在计算机绘图中，为了提高绘图的速度，常常需要建立标准化零件的图形库。

图形库可分为静态图形库和动态图形库两种，静态图形库保存零件的各种型号、规格的所有图形；而动态图形库是利用一套绘图处理程序，根据零件的规格参数，在需要时才实时地生成出零件图形。

当某些零件的规格较多时，建立动态图形库与建立静态图形库相比，有开发工作量小，存储空间小、扩充容易等优点，因此建立动态图形库的这种形式得到了广泛的应用。

本文就如何笔者如何建立动态图形库做一个简要的说明。

动态图形库建立的基本思想是每个零件编制一个绘图处理程序，建立一个规格参数的文本文件，利用Autocad的菜单进行零件的种类、规格管理。

下面就零件图形库的管理方法、绘图处理程序和数据组织方式做一些介绍。

一、零件图形库的管理方法零件的种类、型号、规格的数目较多，因此可采用如图1所示的四级管理的方式，第一级是零件的大类别，例如机械零件、电器零件、建筑构件等；第二级是零件的次一级类别，如机械零件中的紧固件、液压元件等；第三级是某一类零件的代号，如所有的铆钉、双头螺柱等；第四级是某一代号零件的规格，如GB99-86开槽圆头木螺钉的所有规格。

上述的管理层次具体实现的方法有多种，但是笔者认为，在Autocad环境中，可利用Autocad的图标菜单进行图形库前三级的管理，即零件的种类、型号的管理，利用Autocad的屏幕菜单进行零件规格的管理。

因为Autocad的图标菜单是一种包含数个图像按纽、一个文字列表框的图形用户接口，其每个图像按纽都与文字列表框中的一行文字对应，具有直观、明了、用户界面友好的优点。

而零件的规格往往是一系列的数字，用屏幕菜单进行管理比较方便。

这样图形库使用的操作十分简单，学习起来也十分容易。

具体的做法是：定义一个激活第一级图标菜单的下拉菜单或屏幕菜单项，定义数个图标菜单，和数个屏幕菜单。

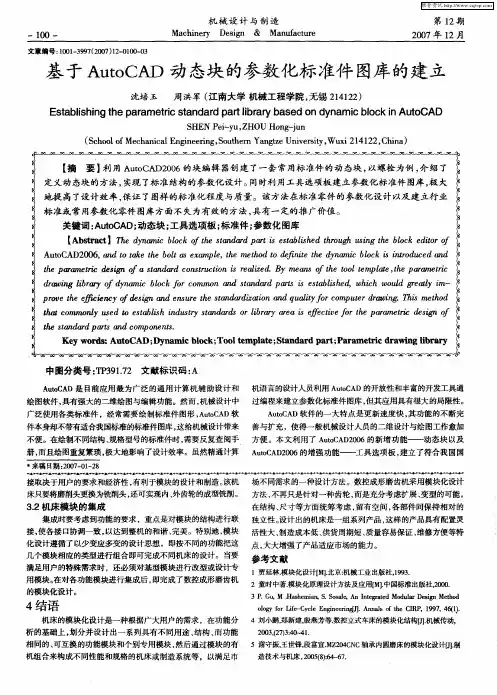

基于AutoCAD动态块的参数化标准件图库的建立
