设计理念:
端盖作为一非常重要的机械零件之一,用途十分广泛。该零件的主要工作表
面为左右端面以及左端面的外圆表面,一般作用:(1)轴承外圈的轴向定位;(2)
防尘和密封,除本身可以防尘和密封外,也常和密封件配合以表达到密封的作用;
(3)位于车床电动机和主轴箱之间的端盖,主要起传送扭矩和缓冲吸震的作用,
使主轴箱的转动平稳。
零件图
:
设计理念:
端盖作为一非常重要的机械零件之一,用途十分广泛。该零件的主要工作表
面为左右端面以及左端面的外圆表面,一般作用:(1)轴承外圈的轴向定位;(2)
防尘和密封,除本身可以防尘和密封外,也常和密封件配合以表达到密封的作用;
(3)位于车床电动机和主轴箱之间的端盖,主要起传送扭矩和缓冲吸震的作用,
使主轴箱的转动平稳。
零件图
:
轴承端盖冲压工艺分析及冲压模具设计Summary:轴承端盖冲压工艺追求零件工艺参数计算的精准与设备选择的正确,它设计模具结构对零件伸拉过程中可能产生的拉裂现象进行分析,并提出相应技术解决措施。
本文中就分析了轴承端盖冲压工艺与冲压模具的设计技术要点,对主要零件的设计与与标准件选用、冲压设备的选择与校核进行了深度剖析。
Keys:轴承端盖;冲压工艺;冲压模具设计;标准件选用、冲压设备校核轴承端盖属于手扶拖拉机就中的重要零部件,它在装配后会直接外露表面,且对零件提出了诸多技术要求,例如表面划伤划痕要在0.15mm以内,且不允许出现任何拉裂、起皱、缺料等等缺陷问题。
一般来说轴承端盖的生产批量较大,每年产量超过10000件,所以针对它的冲压工艺与冲压模具设计必须做到技术娴熟、精细到位。
1.轴承端盖工件的基本工艺设计分析图1轴承端盖工件的基本结构示意CAD图如图1为待加工的轴承端盖工件,它的零件制作材料选择了硬度较高的08F钢,针对生产要求追求小批量,它的材料厚度一般设置为1.5mm左右,采用工件CAD图配合优质碳素结构钢进行制作,这其中所采用到的08F钢中含碳质量大约为0.07%~0.20%(低碳钢)。
轴承端盖的抗剪切强度一般控制在220~320MPa之间,它的屈服点也能达到180MPa左右,整体看来材料的焊接性与塑性表现相当好,适合冲裁施工。
从零件外形看来,其对零件的冲压制造需要围绕3步工序完成,它分别包括了落料、拉深与切边,结合3种方案展开级进模加工。
在具体施工中,要基于每道工序展开1套模具配合3套模具施工,有效提升生产效率,保证工件精度到位,最大限度节约搬运半成品时间与财力投入。
在施工过程中要保证模具制作到位,有效降低制造成本,提高生产效率,全面优化工件精度,最后提出最适合开展的轴承端盖冲压模具设计施工方案如下[1]:落料→拉深→切边→复合生产2.轴承端盖工件的重要工艺设计分析轴承端盖工件的重要工艺设计围绕多方面技术要点展开,下文简单谈3点。
轴结构常见错误总结㈠、轴本身的常见结构错误:⑴、必须把不同的加工表面区别开来;⑵、轴段的长度必须小于轮毂的长度;⑶、必须考虑轴上零件的轴向、周向固定问题;⑷、轴外伸处应考虑密封问题。
㈡、轴承安装的常见错误:⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用;②、方向必须正确,必须正装或反装;③、外圈定位(固定)边一定是宽边。
⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径;②、外圈的内径一定要小于固定结构的直径。
⑶、轴上如有轴向力时,必须使用能承受轴向力的轴承。
⑷、轴承必须考虑密封问题;⑸、轴承必须考虑轴向间隙调整问题。
㈢、键槽的常见错误:⑴、同一轴上各轴段上所有键槽应设计在同一加工直线上;⑵、键槽的长度必须小于轴段的长度;⑶、半圆键不用于传动零件与轴的连接。
㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承,轴承端盖一定要顶在轴承的大端;⑵、和机体的联接处必须要考虑轴承的间隙调整问题;⑶、轴承端盖为透盖时,必须和轴有间隙,同时,必须考虑密封问题。
㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退刀槽;⑵、紧定螺钉应该拧入轴上被联接零件,端部应顶在轴上;⑶、螺纹联接应保证安装尺寸;⑷、避免螺纹联接件承受附加弯矩。
例1.①——定位轴肩过高②——键的长度太短③——两个键应在同一母线上④——齿轮右端没有定位⑤——该传动件不能装入⑥——安装右轴承的轴段应设一轴肩⑦——右轴承与右边的传动件之间应有一个端盖,且有一个密封装置例2.图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。
请按示例①所示,指出图中的其他结构错误。
(注:润滑方式、倒角和圆角忽略不计。
)例①——缺少调整垫片[解]⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确(应该局部剖视)⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰例3.①——该处轴端应短于皮带轮左端面⑤——接合面没有密封圈和调整垫片 ②——皮带轮右端未轴向定位⑥——轴承内圈没有定位③——皮带轮没有周向定位⑦——齿轮左右端面没有轴向定位 ④——端盖轴孔处未密封⑧——齿轮没有周例4.①——联轴器左端无轴端挡圈 ②——联轴器无周向固定(缺键) ③——联轴器右端无轴向固定 ④——套筒过高⑤——轴头长度等于轮毂宽度 ⑥——齿轮无周向固定(缺键) ⑦——定位轴肩过高 ⑧——缺调整垫片①③② ④⑤⑥⑤⑥⑦⑦⑧①②④③⑤⑥⑧⑦⑧例5.①——轴承端盖与轴之间应留有间隙 ②——左端轴承内圈和套筒装不上③——与齿轮轮毂相配的轴头长度应小于轮毂长度 ④——齿轮没有周向固定 ⑤——定位轴肩过高⑥——左端轴承应的窄边应与右端轴承的窄边相对安装例6.①轴承端盖与箱体间无调整密封垫片;②推力轴承应成对使用,宽边相对或者窄边相对安装;轴承剖面线内、外圈不一致。

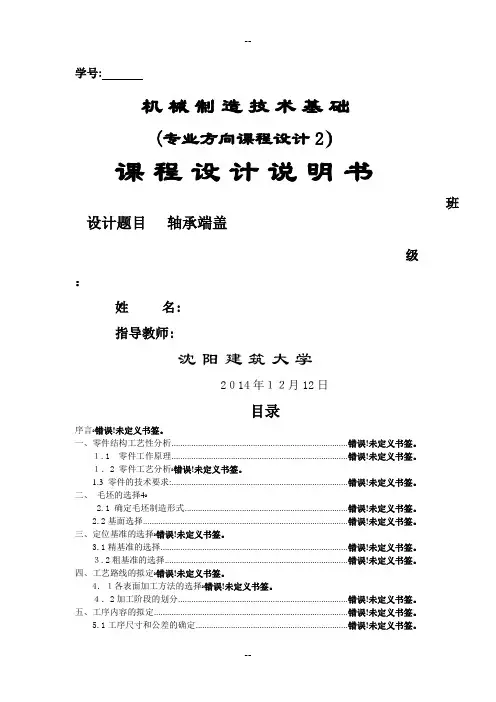

-- -- 学号: 机械制造技术基础
