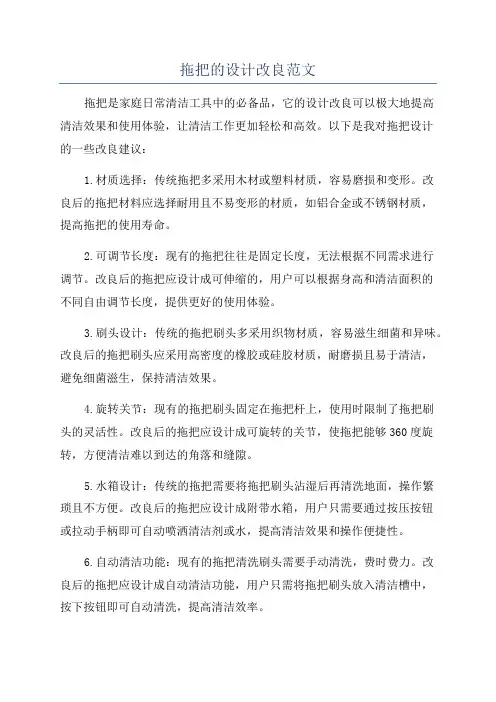

拖把的设计改良范文拖把是家庭日常清洁工具中的必备品，它的设计改良可以极大地提高清洁效果和使用体验，让清洁工作更加轻松和高效。
以下是我对拖把设计的一些改良建议：1.材质选择：传统拖把多采用木材或塑料材质，容易磨损和变形。
改良后的拖把材料应选择耐用且不易变形的材质，如铝合金或不锈钢材质，提高拖把的使用寿命。
2.可调节长度：现有的拖把往往是固定长度，无法根据不同需求进行调节。
改良后的拖把应设计成可伸缩的，用户可以根据身高和清洁面积的不同自由调节长度，提供更好的使用体验。
3.刷头设计：传统的拖把刷头多采用织物材质，容易滋生细菌和异味。
改良后的拖把刷头应采用高密度的橡胶或硅胶材质，耐磨损且易于清洁，避免细菌滋生，保持清洁效果。
4.旋转关节：现有的拖把刷头固定在拖把杆上，使用时限制了拖把刷头的灵活性。
改良后的拖把应设计成可旋转的关节，使拖把能够360度旋转，方便清洁难以到达的角落和缝隙。
5.水箱设计：传统的拖把需要将拖把刷头沾湿后再清洗地面，操作繁琐且不方便。
改良后的拖把应设计成附带水箱，用户只需要通过按压按钮或拉动手柄即可自动喷洒清洁剂或水，提高清洁效果和操作便捷性。
6.自动清洁功能：现有的拖把清洗刷头需要手动清洗，费时费力。
改良后的拖把应设计成自动清洁功能，用户只需将拖把刷头放入清洁槽中，按下按钮即可自动清洗，提高清洁效率。
7.悬挂收纳：改良后的拖把应设计成可悬挂收纳的形式，方便存放和节省空间。
拖把杆上可以配备挂钩或磁铁，用户可以将拖把挂在墙上或冰箱等金属表面上，使存放更加整洁和方便。
总之，拖把的设计改良可以从材料选择、长度调节、刷头设计、旋转关节、水箱设计、自动清洁功能以及悬挂收纳等方面进行。
通过这些改良，拖把的清洁效果将得到提升，使用体验也将更加舒适和方便。

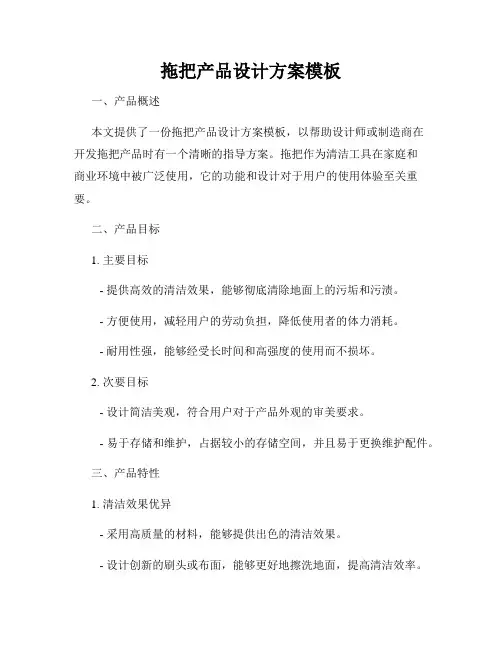

拖把产品设计方案模板一、产品概述本文提供了一份拖把产品设计方案模板，以帮助设计师或制造商在开发拖把产品时有一个清晰的指导方案。
拖把作为清洁工具在家庭和商业环境中被广泛使用，它的功能和设计对于用户的使用体验至关重要。
二、产品目标1. 主要目标- 提供高效的清洁效果，能够彻底清除地面上的污垢和污渍。
- 方便使用，减轻用户的劳动负担，降低使用者的体力消耗。
- 耐用性强，能够经受长时间和高强度的使用而不损坏。
2. 次要目标- 设计简洁美观，符合用户对于产品外观的审美要求。
- 易于存储和维护，占据较小的存储空间，并且易于更换维护配件。
三、产品特性1. 清洁效果优异- 采用高质量的材料，能够提供出色的清洁效果。
- 设计创新的刷头或布面，能够更好地擦洗地面，提高清洁效率。
- 使用环保的清洁剂，对地面和环境无害。
2. 人性化设计- 轻便、易操作，降低使用者的疲劳度。
- 符合人体工学原理的手柄设计，提供舒适的握持感。
- 可调节的手柄长度，适应不同身高用户的需求。
3. 耐用性- 使用耐磨损的材料，能够经受长时间和高强度的使用。
- 结实的连接部件，避免出现松动或损坏的问题。
- 可更换的配件，延长产品的使用寿命。
4. 外观设计- 采用简约而现代的外观设计，与现代家居环境相匹配。
- 可供选择的颜色和图案，满足用户的个性化需求。
- 光滑表面处理，易于清洁和维护。
5. 储存和维护- 轻便易拆装，方便使用者进行存储和携带。
- 支架设计，方便将拖把悬挂在墙壁或储藏室中。
- 易拆卸的刷头或布面，方便更换或清洗。
四、生产制造1. 材料选择- 手柄：采用高强度且耐用的塑料材料。
- 刷头/布面：选择耐磨损的材料，确保使用寿命。
- 连接部件：采用坚固耐用的金属材料。
2. 生产工艺- 手柄：注塑成型，并进行表面处理，增强握持感和耐用性。
- 刷头/布面：采用自动化生产工艺，确保质量和一致性。
- 连接部件：采用机械连接或焊接工艺，确保牢固性。

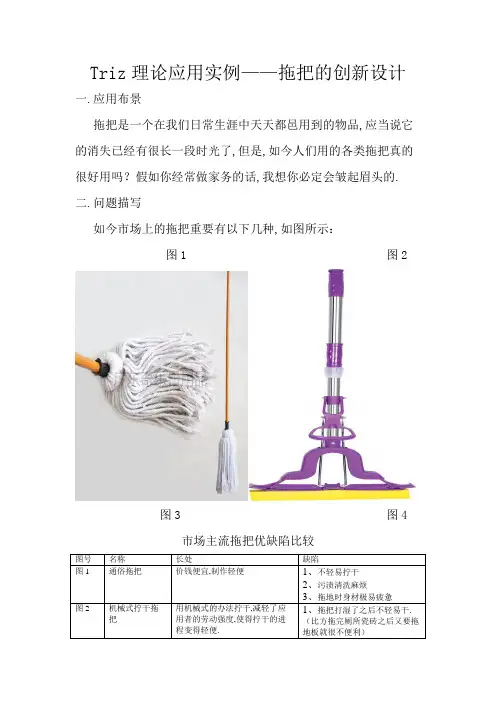

Triz理论应用实例——拖把的创新设计一.应用布景拖把是一个在我们日常生涯中天天都邑用到的物品,应当说它的消失已经有很长一段时光了,但是,如今人们用的各类拖把真的很好用吗？假如你经常做家务的话,我想你必定会皱起眉头的.二.问题描写如今市场上的拖把重要有以下几种,如图所示：图1 图2图3 图4市场主流拖把优缺陷比较图号名称长处缺陷图1通俗拖把价钱便宜,制作轻便1、不轻易拧干2、污渍清洗麻烦3、拖地时身材极易疲惫图2机械式拧干拖把用机械式的办法拧干,减轻了应用者的劳动强度,使得拧干的进程变得轻便.1、拖把打湿了之后不轻易干.（比方拖完厕所瓷砖之后又要拖地板就很不便利）如今市场上的各式拖把都有着如许或者那样的问题,下面我就用triz理论的办法来对拖把进行一个创新设计,争夺想出一款功效加倍完美,应用加倍便利的新型拖把！三.问题剖析1、解决拖把不轻易拧干或者拧干十分艰苦的问题改良的技巧特征参数：10#力——用更小的力完成同样的工作33#可操纵性——使得拧干的进程动作加倍简略,加强其可操纵性恶化的技巧特征参数：36#装配的庞杂性——要增长拧干功效必定使得装配较普通拖把而言加倍庞杂.查冲突解矩阵可知应用的解决道理是：26,35,10,18;32,25,12,17而不糟蹋时光18机械振动1使物体振动2进步振动频率,甚至超声区3应用共振现象4用压电振动代替机械振动5超声振动和电磁场耦合32转变色彩1转变物体或其情形的色彩2转变物体或其情形的透明度和可视性3在难以看清的物体中应用有色添加剂或发光物资25自办事1使物体具有自填补和自恢复功效2应用放弃物和残剩能量12等势在势场内防止地位的转变17多维化1将一维变成多维2将单层变成多层3将物体竖直或者侧向放置4应用给定概况的不和解决计划：应用19#把物体预先放置在一个适合的地位以让其能实时地施展感化而不糟蹋时光可以将拖把放置在某个装配内,然后用脚踩或者手拉的方法即可主动将水拧干.经查询拜访,这种计划已经应用于现代产品中,并且后果优越.如图：2、解决拖把应用时不相符人体舒适度的问题改良的技巧特征参数：31#物体产生的有害身分——使得人体疲惫恶化的技巧特征参数：36#装配的庞杂性——其外形势必加倍的庞杂查冲突解矩阵可知应用的解决道理是：19,1,31解决计划：应用1#朋分道理中把物体分成轻易组装和装配的部分将拖把的手柄设置成相符人体工学的外形,最幻想的情形是,人不须要哈腰即可以完成拖地的进程.3.解决一个拖把不克不及同时用来干净和擦干的问题改良的技巧特征参数：35#实用性及多样性恶化的技巧特征参数：36#装配的庞杂性查冲突解矩阵可知应用的解决道理是：15,29,37,28解决计划：应用15#动态化中的把物体的构造分成即可变更又可互相合营的若干构成部分可以应用两块拖把布,当须要湿拖的时刻换上个中一块,当须要将水擦干的时刻换上另一块即可.4、解决拖把吸水才能不强的问题改良的技巧特征参数：27#靠得住性——拖把是否可以或许靠得住的将地板上的水吸干净恶化的技巧特征参数：26#物资或事物的数目——很可能须要增长某一具有强吸附才能的物资查冲突解矩阵可知应用的解决道理是：21,28,40,3解决办法：应用40#复合伙料道理顶用复合伙料来替代单一材料查找一种吸水才能超强的材料,将其应用到拖把布中即可.5、解决拖把不克不及消除逝世角尘土的问题改良的技巧特征参数：35#顺应性及多样性——可以顺应各类庞杂情形恶化的技巧特征参数：13#构造稳固性——可以灵巧活动,必定会使其构造不太稳固查冲突解矩阵可知应用的解决道理是：35,30,14解决办法：应用30#柔性壳体或薄膜中的用柔性壳体或薄膜来替代传统构造将拖把手柄与拖布的衔接部位的焊接变成一个可以实现360°自由迁移转变的铰接的构造,那么当有逝世角须要擦拭的时刻,该拖把可以轻松完成此义务.6.解决拖把拖地不干净的问题改良的技巧特征参数：27#靠得住性——将地板擦拭得更干净恶化的技巧特征参数：36#装配的庞杂性查冲突解矩阵可知应用的解决道理是：13,35,1解决计划：1.应用35#转变参数中的转变物体的温度或体积等参数可以在拖把布里面设置一种加热的装配,使得去污的速度更快. 2.应用1#朋分道理把一个物体分成互相自力的部分可以再拖把中增长一个装配,此装配中存放有干净液,应用者在拖地进程中只须要轻轻按某一按钮,即可使得干净液喷出,使得地面干净.四、小结拖把是人们生涯的必备品,我之所以会想到拖把的创新设计,是因为我平凡在家担负着拖地的重担,每次拖完之后都是腰酸背疼,并且经常几个拖把换着用,跪在地上舍命擦,往往都擦不干净.我以为,我的这些创新思惟都是比较实用的,不管如今他人是不是已经在用了.我们应当多从身边的小事动身,多不雅察多思虑,将创新的思维应用到实践中去,真正的做一个创新型人才!07创新班丁喆0710111637。
*欧阳光明*创编 2021.03.07Triz理论应用实例——拖把的创新设计欧阳光明（2021.03.07）一、应用背景拖把是一个在我们日常生活中每天都会用到的物品，应该说它的出现已经有很长一段时间了，但是，现在人们用的各种拖把真的很好用吗？如果你经常做家务的话，我想你一定会皱起眉头的。
二、问题描述现在市场上的拖把主要有以下几种，如图所示：图1 图2图3 图4市场主流拖把优缺点比较图号名称优点缺点现在市场上的各式拖把都有着这样或者那样的问题，下面我就用triz理论的方法来对拖把进行一个创新设计，争取想出一款功能更加完善，使用更加方便的新型拖把！三、问题分析1、解决拖把不易拧干或者拧干十分困难的问题改善的技术特性参数：10#力——用更小的力完成同样的工作33#可操作性——使得拧干的过程动作更加简单，增强其可操作性恶化的技术特性参数：36#装置的复杂性——要增加拧干功能必然使得装置较普通拖把而言更加复杂。
查冲突解矩阵可知使用的解决原理是：26，35，10，18；32，25，12，17解决方案：利用19#把物体预先放置在一个合适的位置以让其能及时地发挥作用而不浪费时间可以将拖把放置在某个装置内，然后用脚踩或者手拉的方式即可自动将水拧干。
经调查，这种方案已经运用于现代产品中，并且效果良好。
如图：2、解决拖把使用时不符合人体舒适度的问题改善的技术特性参数：31#物体产生的有害因素——使得人体疲劳恶化的技术特性参数：36#装置的复杂性——其形状必将更加的复杂查冲突解矩阵可知使用的解决原理是：19，1，3119周期性作用1变持续性作用为周期性（脉冲）作用2如果作用已经是周期性的，就改变其频率3在脉冲中嵌套其他作用以达到其他效率1分割1把一个物体分成相互独立的部分2把物体分成容易组装和拆卸的部分3提高物体的可分性31多孔材料1使物体多空或加入多孔物体2利用物体的多孔结构引入有用的物质和功能解决方案：利用1#分割原理中把物体分成容易组装和拆卸的部分将拖把的手柄设置成符合人体工学的形状，最理想的情况是，人不需要弯腰便可以完成拖地的过程。

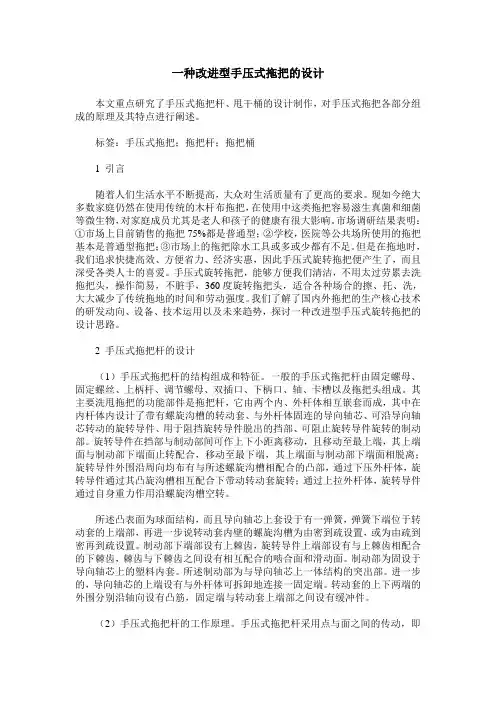

一种改进型手压式拖把的设计本文重点研究了手压式拖把杆、甩干桶的设计制作，对手压式拖把各部分组成的原理及其特点进行阐述。
标签：手压式拖把；拖把杆；拖把桶1 引言随着人们生活水平不断提高，大众对生活质量有了更高的要求。
现如今绝大多数家庭仍然在使用传统的木杆布拖把，在使用中这类拖把容易滋生真菌和细菌等微生物，对家庭成员尤其是老人和孩子的健康有很大影响。
市场调研结果表明：①市场上目前销售的拖把75%都是普通型；②学校，医院等公共场所使用的拖把基本是普通型拖把；③市场上的拖把除水工具或多或少都有不足。
但是在拖地时，我们追求快捷高效、方便省力、经济实惠，因此手压式旋转拖把便产生了，而且深受各类人士的喜爱。
手压式旋转拖把，能够方便我们清洁，不用太过劳累去洗拖把头，操作简易，不脏手，360度旋转拖把头，适合各种场合的擦、托、洗，大大减少了传统拖地的时间和劳动强度。
我们了解了国内外拖把的生产核心技术的研发动向、设备、技术运用以及未来趋势，探讨一种改进型手压式旋转拖把的设计思路。
2 手压式拖把杆的设计（1）手压式拖把杆的结构组成和特征。
一般的手压式拖把杆由固定螺母、固定螺丝、上柄杆、调节螺母、双插口、下柄口、轴、卡槽以及拖把头组成。
其主要洗甩拖把的功能部件是拖把杆，它由两个内、外杆体相互嵌套而成，其中在内杆体内设计了带有螺旋沟槽的转动套、与外杆体固连的导向轴芯、可沿导向轴芯转动的旋转导件、用于阻挡旋转导件脱出的挡部、可阻止旋转导件旋转的制动部。
旋转导件在挡部与制动部间可作上下小距离移动，且移动至最上端，其上端面与制动部下端面止转配合，移动至最下端，其上端面与制动部下端面相脱离；旋转导件外围沿周向均布有与所述螺旋沟槽相配合的凸部，通过下压外杆体，旋转导件通过其凸旋沟槽相互配合下带动转动套旋转；通过上拉外杆体，旋转导件通过自身重力作用沿螺旋沟槽空转。
所述凸表面为球面结构，而且导向轴芯上套设于有一弹簧，弹簧下端位于转动套的上端部，再进一步说转动套内壁的螺旋沟槽为由密到疏设置，或为由疏到密再到疏设置。
