第七章特殊土地基课件

7.4.1导墙施工
▪ 1.导墙的作用 ▪ 导墙作为地下连续墙施工过程中必不可少的构筑物，具有以
下作用： ▪ ⑴控制地下连续墙施工精度 导墙与地下墙中心相一致，规
定了沟槽的位置走向，可作为量测挖槽标高、垂直度的基准， 导墙顶面又作为机架式挖土机械导向钢轨的架设定位。 ▪ ⑵挡土作用 由于地表土层受地面超载影响，容易塌陷，导 墙起到挡土作用。为防止导墙在侧向土压力作用下产生位移， 一般应在导墙内侧每隔1～2m架设上下两道木支撑。 ▪ ⑶重物支撑台 施工期间，承受钢筋笼、灌注混凝土用的导 管、接头管以及其他施工机械的静、动荷载。 ▪ ⑷维持稳定液面的作用
▪ ⑵ 地下连续墙分类 按其填筑的材料，分为土质墙、 混凝土墙、钢筋混凝土墙（现浇和预制）和组合墙（预 制钢筋混凝土墙板和现浇混凝土的组合，或预制钢筋混 凝土墙板和自凝水泥膨润泥浆的组合）；按其成墙方式， 分为桩排式、壁板式、桩壁组合式；按其用途，分为临 时挡土墙、防渗墙、用作主体结构兼作临时挡土墙的地 下连续墙。
7.4.1导墙施工
▪ 2.导墙的形式与施工 ▪ 导墙一般采用现浇钢筋混凝土结构，也有钢制的或预制的钢
筋混凝土的装配式结构。 ▪ 导墙一般采用C20混凝土浇筑，配筋通常为，当表土较好，
在导墙施工期间能保持外侧土壁垂直自立时，可以用土壁代 替外模板，避免回填土，以防槽外地表水渗入槽内。若表土 开挖后外侧土壁不能垂直自立时，外侧需要设模板。 ▪ 现浇钢筋混凝土导墙拆模后，应沿纵向每隔1m左右设上、 下两道木支撑，将两片导墙支撑起来，在导墙的混凝土达到 设计强度之前，禁止任何重型机械和运输设备在旁边行驶， 以防导墙受压变形。
7.2.2设计原则
地下连续墙及其构筑物作为基础设计的极限状态 分为以下两类：一是承载力极限状态，及其坑槽 地基达到最大承载力或局部、整体失稳不适于继 续承载的状态；二是正常使用极限状态，对应于 地下连续墙及其坑槽地基达到建筑物正常使用所 规定的变形值或耐久性要求的限值。 在施工、使用各阶段设计时，应根据具体情况选 用适当的安全等级

2020/1/21
冲击钻：砂土、碎石土
冲 （不能直观鉴别）
击 钻
锤击钻：粘、粉、砂土
（可取原壮土样）
钻杆
钻架
振 粘土 动 粉土
操纵室
钻机
钻 砂土
回 粉土 转 振 砂土 动 钻 （不能直观鉴别）
2020/1/21
钻头 回转钻探试验
触探
通过探杆用静力或动力将金属探 头贯入土中，现场原位测试阻力，确 定土力学性质指标。(与钻探结合用)
2020/1/21
2.砖井或土井的处理：
✓当砖井在基槽中间时： 如井内填土较密实，应将井圈拆除至槽底以 下1m并回填夯实。 如井的直径≥1.5m，应考虑上部结构加强 （做基础梁跨越或墙内配筋）。
✓当井位于房屋转角且范围不大时： 适当加大承压面积，基础中加挑梁。
2020/1/21
2020/1/21
简称物探，即用地球物理的方法来探测地层岩性 地质构造等地质问题。（物理特性：导电性、磁性、 弹性、湿度、密度、天然放射性等）
➢作用：
▪钻探前了解隐蔽的地界线、界面 或异常点、异常带等以便合理制 定钻探方案；
▪用做钻探辅助手段，在钻孔间设 物探点，修正和补充钻孔成果。
➢方法：
▪电法勘探： ▪地震勘探： ▪重力勘探： ▪磁法勘探： ▪声波探测：

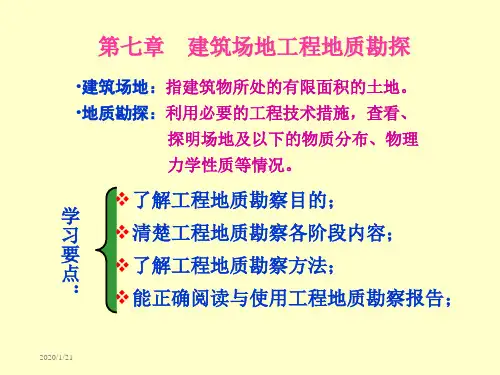

第七章 建筑场地工程地质勘探
•建筑场地：指建筑物所处的有限面积的土地。 •地质勘探：利用必要的工程技术措施，查看、
探明场地及以下的物质分布、物理 力学性质等情况。
❖了解工程地质勘察目的； 学
习 ❖清楚工程地质勘察各阶段内容；
要 点
❖了解工程地质勘察方法；
： ❖能正确阅读与使用工程地质勘察报告；
2020/1/21

25.01.2020
19
• 地下连续墙成槽
25.01.2020
20
• 钢筋笼平台及钢筋对焊
• 钢25.0筋1.202笼0 制作与钢筋笼的起吊
21
• 钢筋笼入槽 混凝土浇注，两边是锁口管
• 锁口管起拔，边续墙内部支撑
25.01.2020
22
• 思考题：简述基坑支护的类型及其适用性。
25.01.2020
25.01.2020
3
3、基坑支护分类
• 3.1 放坡开挖及简易支护
• 放坡开挖是选择合理的基坑边坡以保证在 开挖过程中边坡的稳定性，包括坡面的自 立性和土质较好， 开挖深度不深，以及施工现场有足够放坡 场地的工程。
• 特点：放坡开挖一般费用较低，但挖土及 回填土方量大。
23
END
• 内撑式支护结构适用范围广，可适用各种 土层和基坑深度。
25.01.2020
7
• 3.5 拉锚式支护结构
• 拉锚式支护结构由支护结构体系和锚固体 系两部分组成。支护结构体系常采用钢筋 混凝土排桩墙和地下连续墙形式。锚固体 系可分为锚杆式和地面拉锚式两种。
• 适用范围：拉锚式支护结构需要有足够的 场地设置锚杆。需要地基土能提供锚杆较 大的锚固力。故较适用于砂土地基或粘土 地基。
25.01.2020
8
• 3.6 土钉墙支护结构
• 边开挖基坑，边在土坡中设置土钉，在坡 面上铺设钢筋网，并通过喷射混凝土形成 混凝土面板，形成土钉墙支护结构。
• 适用范围：土钉墙支护结构适用于地下水 位以上或经过人工降水后的粘性土、粉土、 杂填土及非松散砂土、卵石土。
25.01.2020
9
几中常见基坑支护 A、土层锚杆（土钉墙）

软土地基的处理方法有机械压实 法、换土垫层法、挤密法、预压排 水固结法、化学加固法和复合地基 法等，也可采用桩基。
6
2
特殊土地基处理
膨胀土的地基处理方法：一般基础埋深选 择时应考虑膨胀土的胀缩性、膨胀土层埋藏 深度和厚度以及大气影响深度等因素，基础 不宜埋置在季节性干湿变化剧烈的土层内。 一般埋深应超过大气影响深度。膨胀地区的 基础设计，应充分利用地基土的承载力，并 采用缩小基底面积、合理选择基底形式等措 施，以便增大基底压力，减少地基膨胀变形 。也可采用换土垫层，必须将膨胀土全部挖 除，采用砂、碎石、块石、煤渣、灰土等材 料作垫层，垫层的宽度应大于基础宽度，两 侧回填相同的材料。如采用深基础，宜选用 穿透膨胀土层的桩基。
膨胀土的粘粒含量很高塑性指数大于17，且多在22~35之间，其天 然含水率接近或略小于塑限，液性指数常小于零，土的压缩性低，强度 高，常被误认为是建筑性能较好的地基，但这种土的自由膨胀率一般超 过40%（红粘土除外）。因此在膨胀土地区进行建设，要对膨胀土做出 必要的判断和评价，以便采取相应的措施，从而保证房屋和构筑物的安 全和正常使用，某膨胀土地基膨胀导致的房屋开裂。
特殊土地基处理
1
特殊土地基处理
具有特殊工程性质的土类为特殊土 。各种天然形成的特殊土的地 理分布，存在着一定的分布规律，表现出一定的区域性，所以又称为 区域性特殊土。我国的特殊土主要有膨胀土、湿陷性黄土、软土、红 粘土和多年冻土等。
一、 膨胀土地基
膨胀土一般指粘粒成分主要为的亲水性矿物组成，同时具有显著 的吸水膨胀和失水收缩两种变型特征的粘性土。
我国西北地区建造在湿陷性黄土 地基上的民居，这里的房屋常常遭受 滑坡之苦，墙面每年都会出现裂缝。
4特殊Βιβλιοθήκη 地基处理由于湿陷性黄土的孔隙较大，因而破坏湿陷性黄土的大孔结构能从 根本上避免或削弱湿陷现象。常用的地基处理方法有换土（或灰土） 垫层法、重锤夯实法、强夯法、预注水处理法（如图）、化学加固法 （硅化和碱液加固）、土（灰土）桩挤密等方法，也可采用桩端进入 非湿陷性土层的桩基。
