初三物理电学试题及答案套

初三物理电学综合试题及答案一、填空题（每题2分，共32分）1.电流在某段电路上所做的功，等于这段电路跟路中的以及的乘积，写成公式就是。

2.一个电熨斗，标有“220V 300W”，它的物理意义是。

这个电熨斗正常工作4小时，消耗电能千瓦时，合焦耳。

3.照明电路的电压是伏特。

在照明电路里，某个电灯正常发光时，通过它的电流强度是0.22安培，此时，灯泡的电阻是欧姆。

4.一只标有“6V 3W”的小灯泡，接在4.5伏特的电源上，它的实际功率是瓦特。

5.滑动变阻器的原理，是靠改变电路中来改变，从而改变电路中的。

6.一个导体，电阻为20欧姆，接在某一电源上，通过的电量为18库仑，电流做功108焦耳。

这电源的电压是伏特，通过导体电流强度为安培，这导体消耗的电功率为瓦特。

7.一节干电池电压是伏特，一节蓄电池电压是伏特，照明电路电压是伏特，对人体安全的电压是。

8.磁场周围的磁感线都是从磁体的出来，回到磁体的。

9.在磁场中，小磁针北极所受磁场力的方向跟该点的磁场方向。

10.直线电流周围磁感线的方向跟方向有关，它们之间的关系可以用定则来判定。

11.电磁铁的优点是：它的有无可以由通断电流控制，它的可以由电流的强弱来控制，它的可以由变换电流方向来控制。

12.在丝绸和玻璃棒摩擦的过程中，有一部分从玻璃棒转移到丝绸上，摩擦起电的实质是。

摩擦起电并没有。

13.电阻是导体的性质，我们用跟的比值表示导体的电阻，写成公式就是。

14.闭合电路的一部分导体，在磁场里做切割磁感线运动时，导体中就会产生电流，这种现象叫做。

如果电路不闭合不会产生，只在导体两端产生。

15.家庭照明电路里的保险丝是由电阻率比较而熔点比较的铅锑合金做的。

选用保险丝时，应使它的额定电流或电路最大的正常工作电流。

16.如图4-2所示，电源电压不变，滑动变阻器的滑片p向a端滑动时，安培表的读数，伏特表的读数；当滑片p向b端滑动时，伏特表的示数，安培表的示数二、判断题，对的打“√”，不对的画“×”（每题2分，共6分）［］2.在连接电路的过程中，电键要断开［］3.伏特表的正、负接线柱不能直接跟电源的正、负极相连［］三、选择题：（每小题4个选项中至少有一个是正确的）（每题3分，共27分）1.两个电阻并联，其总电阻：［］A.等于两个电阻之和B.等于两个电阻的倒数之和C.比每个电阻都要小D.比每个电阻都要大电键K断开时，安培表的示数为0.6安培，若将电键K闭合，下列说法正确的是［］A.安培表的示数不变B.安培表的示数变为0.8安培C.总电阻变为40欧姆D.总电阻变为7.5欧姆K闭合时，下列说法正确的是［］A.安培表示数变大，伏特表示数变小B.安培表示数变大，伏特表示数不变压不变，各电路中电流强度最大的是［］6.标有“2400Ω40W”和“2400Ω20W”的两个定值电阻，串联起来接在220伏特的电路上，则它们在相同的时间内产生的热量之比为［］A.1∶2B.2∶1C.1∶1D.1∶47.一个定值电阻，接在电路中每分钟产生的热量为Q。

物理初三电学试题及答案一、选择题（每题3分，共30分）1. 电流的单位是（）A. 伏特B. 安培C. 瓦特D. 焦耳2. 以下哪种物质是电的良导体？（）A. 橡胶B. 塑料C. 铜D. 玻璃3. 欧姆定律的公式是（）A. V = IRB. I = VRC. R = VID. V = RI4. 串联电路中，总电阻与各分电阻的关系是（）A. 等于其中最小的一个B. 等于其中最大的一个C. 大于其中任何一个D. 等于所有电阻之和5. 并联电路中，总电流与各支路电流的关系是（）A. 等于其中最小的一个B. 等于其中最大的一个C. 等于所有电流之和D. 等于其中任何一个6. 电能的单位是（）A. 瓦特B. 焦耳C. 伏特D. 安培7. 电功率的计算公式是（）A. P = IVB. P = I²RC. P = V/ID. P = V²/R8. 家庭电路中，开关应该接在（）A. 火线和灯泡之间B. 零线和灯泡之间C. 火线和零线之间D. 灯泡和零线之间9. 保险丝的作用是（）A. 增加电路的电阻B. 减少电路的电流C. 保护电路不受过载D. 提高电路的电压10. 电磁铁的磁性强弱与（）有关。

A. 电流大小B. 线圈匝数C. 铁芯材料D. 所有上述因素二、填空题（每空2分，共20分）1. 电荷的定向移动形成______。

2. 电路中形成持续电流的条件是电路两端有______，并且电路是______的。

3. 电阻是导体对电流的______作用。

4. 家庭电路中的电压是______伏特。

5. 电功的计算公式是______。

6. 电功率的单位是______。

7. 电能表是测量______的仪表。

8. 电流表应串联在电路中，电压表应______在电路中。

9. 电热器是利用电流的______效应工作的。

10. 电磁铁的磁性强弱与电流大小、线圈匝数以及铁芯材料都有关系，其中______对磁性影响最大。

三、简答题（每题10分，共20分）1. 请简述串联电路和并联电路的特点。

（物理）初三物理电压电阻题20套(带答案)一、电压电阻选择题1．图中，电阻箱的示数为（）A. 2020ΩB. 20ΩC. 2012ΩD. 2200Ω【答案】A【解析】【解答】解：×1000的位置对应的数是2，×100的位置对应的数是0，×10的位置对应的数是2，×1的位置对应的数是0，电阻箱的示数为2020Ω．故选A．【分析】电阻箱的读数方法：用“△”所对的数字乘以下面的倍数，然后把他们相加即可．2．如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中（）A. 电流表、电压表示数都减小B. 电流表、电压表示数都增大C. 电流表示数减小、电压表示数增大D. 电流表示数增大、电压表示数减小【答案】C【解析】【解答】解：滑动变阻器的滑片P从a端滑到b端的过程中，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据欧姆定律可知电路电流变小，电流表的示数变小，电阻两端的电压变小，所以滑动变阻器两端的电压变大，即电压表的示数变大．故选C．【分析】电阻与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量总电流，滑动变阻器的滑片P从a端滑到b端的过程中，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据欧姆定律可知电路电流的变化，进一步求出电阻和滑动变阻器两端的电压的变化．3．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中（）A. 电压表V1示数变小，电压表V2示数变大B. 电流表A示数变小，电压表V1示数不变C. 电流表A示数不变，灯泡L亮度变亮D. 电压表V1示数不变，灯泡L亮度变暗【答案】A【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；将滑动变阻器R的滑片P向左移动时，接入电路中的电阻变大，电路中的总电阻变大，∵I= ，∴电路中的电流变小，即电流表的示数变小，∵U=IR，∴灯泡两端的电压变小，即V1的示数变小，∵串联电路中总电压等于各分电压之和，且电源电压保持不变，∴滑动变阻器两端的电压变大，即电压表V2的示数变大，∵P=UI，且灯泡的亮暗取决于实际功率的大小，∴灯泡的实际功率变小，灯泡变暗．故选A．【分析】由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；根据滑片的移动确定接入电路中电阻的变化，电路总电阻的变化，根据欧姆定律确定电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点确定滑动变阻器两端的电压变化，再根据P=UI确定灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小确定灯泡亮暗的变化．4．由欧姆定律公式I= 变形得R= ，结合所学电学知识，判断下列说法正确的是（）A. 导体的电阻跟通过导体的电流成反比B. 如果导体被拉长，则其电阻将变小C. 如果通过导体的电流变小，导体的电阻将变大D. 导体两端电压增大时，电流也增大，但其比值不变【答案】D【解析】【解答】解：AC、电阻是导体本身的一种性质，与通过导体的电流没有关系，故AC错误； B、导体电阻的影响因素：导体的长度、横截面积、材料．如果导体被拉长，其长度变长，横截面积变小，则其电阻将变大，故B错误；D、导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是导体电阻与流过的电流和两端的电压无关．当导体两端电压增大时，电流也增大，但其比值不变，故D 正确．故选D．【分析】导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是导体电阻是导体本身的一种性质，与流过的电流和两端的电压无关．导体的电阻与导体的材料、长度、横截面积等有关．5．下图所示的电路图在许多科学实验中用到,下列问题不能用该电路来进行研究的是（）A. 测量小灯泡发光时的电功率B. 测量小灯泡发光时的电阻C. 研究小灯泡的亮度与其两端电压大小的关系D. 验证欧姆定律【答案】 D【解析】【解答】解：A、测量小灯泡发光时的电功率，故A不符合题意；B、测量小灯泡发光时的电阻，故B不符合题意；C、研究小灯泡的亮度与其两端电压大小的关系，故C不符合题意；D、验证电流与电压的关系用保证电阻不变，故D符合题意。

初三物理电学模拟试题( 一)一、单项选择题：以下各题的四个选项中，只有一个吻合题意，请将正确选项的代号填在题后括号里。

( 每题 2 分，共 20 分。

错选、多项选择、不选，该题不得分。

)1．用以下哪个器材能够直接鉴识家庭电路中的火线和零线( )A ．电流表B．电压表C．电能表D．测电笔答案： D解析：电流表是用来测量用电器电流大小的仪器；电压表是用来测量用电器电压大小的仪器；电能表是测量用电器耗资电能多少的仪器；测电笔可直接鉴识家庭电路中的火线和零线。

考点：测电笔的用途。

2．电能表可用来直接测量以下哪个物理量( )A ．用电器耗资的电能B．电路中电流的强弱C ．用电器耗资电能的时间D．用电器两端的电压答案： A解析：电能表是测量用电器耗资电能多少的仪器。

考点：电能表的用途。

3 ．关于家庭电路，以下说法中正确的选项是( )A ．我国家庭电路的电压是220V B．保险丝是以并联方式接人电路的C ．开关与被控制的灯泡并联D．家用电器是以串联方式接人电路的答案： A解析：保险丝是以串联方式接人电路的；开关与被控制的灯泡串联才能控制电路；家用电器是以并联方式接人电路的，所以互不搅乱。

考点：串并联接法的应用。

4．在图 1 所示的各种家用电器中，利用电流热效应工作的是( )答案： C解析：电暖气的作用是取暖，它利用电流热效应工作。

考点：电流热效应的应用。

5．若是发现工地有人触电，以下营救行为中，科学合理的是( )A ．用剪刀剪断电线B．用手把触电人拉开C ．断开电源D．用铁钩把电线拉开答案： C解析：若是发现工地有人触电，必定马上断开电源营救伤者。

剪刀、手、铁钩都是导体，用它们直接接触电线自己自己也会触电。

考点：安用电知识。

7．某同学观察到如图 3 所示的两种家用电器的铭牌，依照铭牌上供应的信息，判断在12 个小时内正常使用的电冰箱与连续运转的电风扇耗资电能的状况是( )A．电冰箱比电风扇多B．电风扇比电冰箱多C．电冰箱与电风扇相同多D．电冰箱比电风扇可能多，也可能少答案： B解析：电风扇12h 耗资的电能为60w 12h 720w h 0.72kw h0.5kw h 。

1．用下列哪个器材可以直接辨别家庭电路中的火线和零线 ( )A．电流表 B．电压表 C．电能表 D．测电笔2．关于家庭电路，下列说法中正确的是 ( )A．我国家庭电路的电压是220V B．保险丝是以并联方式接人电路的C．开关与被控制的灯泡并联 D．家用电器是以串联方式接人电路的3．如果发现工地有人触电，下列救助行为中，科学合理的是 ( )A．用剪刀剪断电线 B．用手把触电人拉开C．断开电源 D．用铁钩把电线拉开4．在居民小区的楼道里，有一种声控加光控的照明电路，声控和光控电路都相当于开关，在光控电路的小盒子上有个进光孔，夜晚没有光照时，光控开关闭合，当有人走动发出声音时，声控开关闭合，电路被接通，灯泡发光。

而在白天，光控电路受到光照，光控开关断开，无论楼道内发出多大的声音，楼道灯都不会亮。

实际的声控和光控电路比较复杂，在图2中用声和光两个符号代表声控、光控开关，你认为图2中各电路图能够满足上面要求的是 ( )5、下列各组物质中全部属于导体的是A、塑料、陶瓷、油B、塑料、大地、石墨C、橡胶、人体、铜D、人体、铜、石墨6、生活中用电要讲究安全，下列说法中错误的是A、不能用湿手去触摸开关、插座B、家庭中同时使用的用电器不能太多C、家庭电路中保险丝越粗越好D、发生触电事故时首先要切断电源7、家庭照明电路的电压为V，各用电器之间是联的。

（填“串”或“并”）8、家庭电路中发生短路时，电路中的很大，此时电路中会起到保护作用，避免发生火灾。

9．以下说法中正确的是（）A．只有固体与固体之间相互摩擦，才会摩擦起电B．把A物体和B物体摩擦，结果A物体带负电，B物体带正电，由此可判定A物体得到电子C．分别用丝线吊起甲、乙两通草小球，互相靠近时若互相吸引，则它们一定带有异种电荷D．用丝绸摩擦过的玻璃棒靠近一个用细线吊起的塑料小球，小球被排开，小球一定带负电.10．小明和同组同学利用如图所示的a、b两个电路进行“串联电路和并联电路的比较”的探究活动，在保持电源电压不变的条件下，他们所记录的实验结果如下。

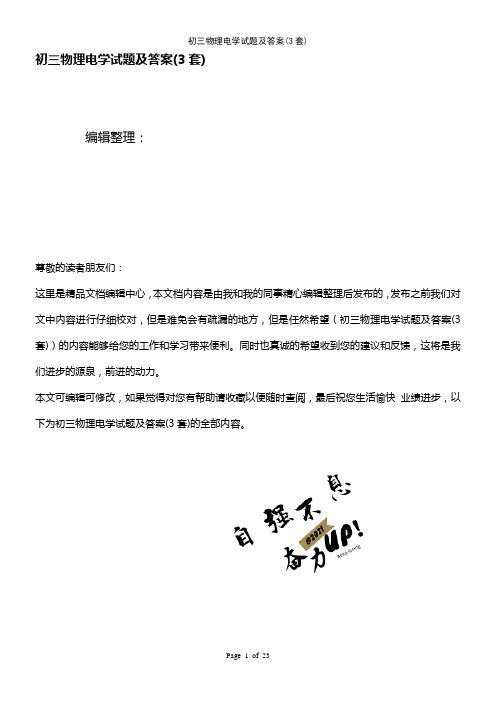

初三物理电学试题及答案(3套)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（初三物理电学试题及答案(3套)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为初三物理电学试题及答案(3套)的全部内容。

初三物理电学模拟试题(一)一、单项选择题：下列各题的四个选项中，只有一个符合题意,请将正确选项的代号填在题后括号里.（每题2分,共20分.错选、多选、不选，该题不得分。

)1．用下列哪个器材可以直接辨别家庭电路中的火线和零线 ( ) A．电流表 B．电压表 C．电能表 D．测电笔答案：D解析：电流表是用来测量用电器电流大小的仪器；电压表是用来测量用电器电压大小的仪器；电能表是测量用电器消耗电能多少的仪器；测电笔可直接辨别家庭电路中的火线和零线。

考点：测电笔的用途。

2．电能表可用来直接测量下列哪个物理量（） A．用电器消耗的电能 B．电路中电流的强弱C．用电器消耗电能的时间 D．用电器两端的电压答案：A解析：电能表是测量用电器消耗电能多少的仪器。

考点:电能表的用途。

3．关于家庭电路，下列说法中正确的是 ( ） A．我国家庭电路的电压是220V B．保险丝是以并联方式接人电路的C．开关与被控制的灯泡并联 D．家用电器是以串联方式接人电路的答案：A解析：保险丝是以串联方式接人电路的;开关与被控制的灯泡串联才能控制电路；家用电器是以并联方式接人电路的，所以互不干扰.考点：串并联接法的应用。

4．在图1所示的各种家用电器中，利用电流热效应工作的是（ )答案：C解析:电暖气的作用是取暖,它利用电流热效应工作.考点：电流热效应的应用。

5．如果发现工地有人触电,下列救助行为中，科学合理的是（ ) A．用剪刀剪断电线 B．用手把触电人拉开C．断开电源 D．用铁钩把电线拉开答案：C解析：如果发现工地有人触电,必须马上断开电源营救伤者。

九年级物理电流和电路题20套(带答案)含解析一、电流和电路选择题1．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A. L1与L2串联B. 电流表A1测L1的电流C. 当开关S2断开时，通过L1的电流变小D. 当开关S2断开时，电流表A2的电流变小【答案】D【解析】【解答】解：A、A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，所以是并联电路，A不符合题意；B、A1、L2在同一支路上，所以A1是测L2电流，B不符合题意；C、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，C不符合题意；D、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，所以干路电流变小，A2测干路电流，因此电流表A2的示数变小，D符合题意．故答案为：D．【分析】先分析电流的路径，判断串并联，，A1、L2、S2三个元件在同一支路上，L1 单独在一个支路上，A2在干路上，然后根据并联电路的电流规律分析.2．某款玩具电动汽车上安装有电动机和小灯泡，它们既可以各自独立工作，又可以同时工作。

如图所示的电路中，符合上述要求的是（）A. B. C. D.【答案】 D【解析】【解答】玩具车上的电动机和灯泡可以分别工作，则电路是并联电路，每个支路有单独的开关，D符合题意。

故答案为：D.【分析】并联电路中各支路的用电器可以互不影响的工作。

3．妈妈买了一个便携式榨汁机，小明通过阅读说明书.他了解到为保障安全，该榨汁机设置了电源开关S和安全开关S1，当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动开始榨汁.下列四张电路图中符合要求的是（）A. B. C. D.【答案】 C【解析】【解答】电路中的开关都闭合时，用电器才能工作，此时电路中的开关和用电器是串联的，C符合题意。

故答案为：C.【分析】电路中多个开关共同控制用电器时，各个开关和用电器是串联的。

4．在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1∶5。

初三物理电学试题答案及解析1.如图所示的电路，电源电压恒为4.5V，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻阻值为5Ω，滑动变阻器最大阻值为20Ω.闭合开关，移动滑片的过程中，下列说法正确的是（）A．若滑片P向右移动，电流表示数变大B．滑动变阻器的阻值变化范围为2.5Ω～20ΩC．定值电阻的功率变化范围为0.45W～1.8WD．电压表与电流表的示数比值不变【答案】C【解析】由图可知，两个电阻串联，电压表测量滑动变阻器的电压。

A.若滑片P向右移动，滑动变阻器接入的阻值变大，由欧姆定律I=U/R可知，电路中的电流变小，电流表示数变小B.当电流表示数为0.6A时，滑动变阻器接入的阻值最小，为U/I最小-5Ω=4.5V/0.6A-5Ω=2.5Ω；由串联分压U1/U2=R1/R2可知，当电压表示数为3V时，滑动变阻器接入的阻值最大，为2×5Ω=10Ω。

C.由电功率P= I2R可知，当电压表示数为3V时，滑动变阻器接入的阻值最大，电路中的电流最小，定值电阻的最小功率为P最小= I最小2R=[4.5V/(5Ω+10Ω)]2×5Ω=0.45W；当电流表示数为0.6A时，电路中的电流最大，定值电阻的最大功率为P最大= I最大2R=（0.6A）2×5Ω=1.8W。

D.电压表与电流表的示数比值为滑动变阻器的阻值，是变化的。

故选C【考点方向】动态电路；欧姆定律；电功率2.下列实验中，与电动机工作原理相同的是【答案】C【解析】电动机工作原理为通电导体在磁场中受力运动；A图是说明通电导线周围存在磁场；B 是电磁感应现象，是发电机的原理；C图是通电导体在磁场中受力运动，与电动机原理相同；D 图说明电磁铁通电有磁性，断电磁性消失；故应选C。

【考点】磁场对电流的作用3.（7分）小明想知道灯的亮暗程度与什么因素有关，于是找来额定电流均小于0.6A，额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图甲所示的电路进行探究。

（物理）初三物理电功率题20套(带答案)一、电功率选择题1．具有防雾除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换。

图是模拟加热原理图，其中测试电源的电压为10V，四段电热丝电阻均为10Ω，防雾、除露、化霜所需加热功率依次增大。

下列说法正确的是（）A. 开关旋至“1”档，开启化霜功能B. 开启防雾功能，电路总电阻为5ΩC. 化霜与防雾电路的总功率之差为15WD. 从防雾到除露，电路总电流变化1A 【答案】 C【解析】【解答】由图知道，当开关旋至“1”档时，两条电阻丝串联接入电路，此时电路总电阻最大为2R=2×10Ω=20Ω，由知道，此时电功率最小，开启防雾功能，AB不符合题意；此时电路中的电流是： =0.5A；此时电路的总功率是：P1=UI1=10V×0.5A=5W；当开关旋至“2”档时，一条电阻丝单独接入电路，电阻较大（大于并联时的总电阻），电路消耗的功率较小，此时为除露功能；此时电路中的电流是：=1A；从防雾到除露，电路总电流变化量是：I2-I1=1A-0.5A=0.5A，D不符合题意；当开关旋至“3”档时，两条电阻丝并联接入电路，总电阻最小，总功率最大，此时为化霜功能，电路的总电阻是：，电路的总电流是：=2A；此时总功率是：P3=UI3=10V×2A=20W，化霜与防雾电路的总功率之差是：P3-P1=20W-5W=15W，C符合题意。

故答案为：C【分析】结合电路图，理清开关处于不同状态时元件的连接方式，由知道对应的状态，再逐项进行计算即可.2．电子驱蚊器利用变频声波直接刺激蚊虫中枢神经，使其非常痛苦，食欲不振，繁殖力下降，无法在此环境生存，从而达到驱蚊的目的其部分参数见表格，取g=10N/kg关于驱蚊器下列说法错误的是（）A. 驱蚊器的重力为0.6NB. 驱蚊器发出的声音能被正常人听到C. 驱蚊器刺激蚊虫中枢神经利用的是超声波D. 驱蚊器工作10h消耗电能为0.02kW•h 【答案】B【解析】【解答】A、驱蚊器的重力，G＝mg＝0.06kg×10N/kg＝0.6N，A不符合题意；B、人的听觉范围20～20000Hz；22kHz～55kHz超出了人的听觉范围，故驱蚊器发出的声音不能被正常人听到，B符合题意；C、22kHz～55kHz超出了人的听觉范围，故驱蚊器刺激蚊虫中枢神经利用的是超声波，C 不符合题意；D、蚊器工作10h消耗电能为W＝Pt＝0.002kW×10h＝0.2kW•h，D不符合题意。

初三物理电学试题答案及解析1. 在物理实验中，经常要进行多次测量，其目的有两个：①为了减小误差；②是为了寻找规律。

在“测量小灯泡不同电压下的电功率”的实验中，多次测量的目的是 （选填“①”或“②”）；在“用电压表和电流表测量导体的电阻”的实验中，多次测量的目的是 （选填“①”或“②”）。

【答案】②，①【解析】：①测量电功率的实验是为了研究功率与电压、电流的关系，因此多次测量是为了寻找普遍规律；②“用电压表和电流表测导体的电阻”时，测量的是定值电阻的阻值，测量值是个定值，多次测量可以比较测量值减小误差． 故答案为：②；①．2. 如图所示，闭合开关S ，灯泡L 1、L 2都能正常发光，两只电表都有示数，工作一段时间后，灯泡L 1突然熄灭，L 2仍然正常发光，两只电表均无示数，则故障可能是A ．电压表短路B ．电流表断路C ．L 1断路D ．L 1短路【答案】B【解析】首先分析电路连接，灯泡L 1和L 2并联连接，电压表测量电源的电压，电流表测量L 1电路中的电流；当闭合开关S ，灯泡L 1、L 2都能正常发光，两只电表都有示数，工作一段时间后，灯泡L 1突然熄灭，L 2仍然正常发光，说明L 1电路中出现故障，L 2灯亮，说明A 、电压表短路不正确，D 、L 1短路不正确；两只电表均无示数，说明C 、L 1灯不是断路，则故障可能是B 电流表断路。

选B 。

【考点】电路故障3. 如图所示电源电压不变，电阻R 1=20Ω， R 2 =10Ω。

当开关S 1闭合，S 2、S 3断开时，R 1两端的电压为U １，R 2两端的电压为U 2，电流表的示数为0.1A ，则电源电压为 V ，U １:U 2= ；当开关S 1、S 2、S 3都闭合时，电流表的示数为0.25A ， R 3= Ω。

【答案】3 2:1 30【解析】由图示可知，当开关S 1闭合，S 2、S 3断开时，电阻R 1和R 2串联，总电阻为30Ω，所以电源电压为U=IR 总=0.1A×30Ω=3V ，在串联电路中，电流处处相等，电压与电阻成正比，所以电压之比等于电阻之比，所以U １：U 2=2：1；当开关S 1、S 2、S 3都闭合时，电阻R 2被短路，电阻R 1和R 3并联，通过电阻R1的电流为I 1=U/R 1=0.15A ，所以通过电阻R 3的电流为I 3=0.25A-0.15A=0.1A ，所以电阻R 3=U/I 3=30Ω。
