1.名词解释1)指示功：是指气缸内完成一个工作循环所得的有用功Wi。
2)平均指示压力：是指单位气缸容积一个循环所做的指示功。
3)指示热效率：是发动机实际循环指示功与所消耗的燃料热量的比值。
4)指示燃油消耗率：是指单位指示功的耗油量。
5)机械效率：有效功率和指示功率之比称为机械效率。
6)平均有效压力：是指单位气缸容积一个循环所做的有效功。
7)有效功率：内燃机单位时间内所作的有效功称为指示功率。
8)升功率：在额定工况下，发动机每升气缸工作容积所发出的有效功率9)指示功率：内燃机单位时间内所作的指示功称为指示功率Pi。
10)。
11)有效燃油消耗率：是指单位有效功的耗油量。
12)有效热效率：是发动机实际循环有效功与所消耗的燃料热量的比值。
13)有效扭矩：是指在额定转速内的最大扭矩。
14)活塞平均速度：活塞在曲柄每转一圈的时间内走完两个行程的距离所具有的平均速度。
火焰传播速度：单位时间内在火焰前锋单位面积上所烧掉的可燃混合气数量。
15)燃料低热值：燃烧生成的水以蒸汽状态存在，在这种条件下获得的热值称为燃料的低热值。
16)压缩比：是指气缸总容积与燃烧室容积之比。
17)工作容积：气缸上下止点之间的容积。
18)发动机排量：各缸工作容积之和。
19)冲程：活塞从一个极限位置到另外一个极限位置的距离。
20)配气相位：用曲轴转角表示的进、排气门的开启时刻和开启延续时间。
21)最佳点火提前角：对于发动机每一工况下使发动机功率最大，燃油消耗率最低的点火提前角为最佳点火提前角。
22)扭矩储备系数：发动机的外特性曲线上最大扭矩相对于标定功率下的扭矩的百分比。
功率储备系数：柴油机额定功率与柴油机带螺旋桨时的功率之比。
23)稳态调速率：表示标定工况时，空车转速对全负荷转速波动的百分比。
瞬态调速率：表示突然卸去负荷后，内燃机转速瞬时波动百分比。
24)喷油规律：是指在喷油过程中，单位凸轮转角、曲轴转角或单位时间内从喷油器喷入气缸的燃油量。

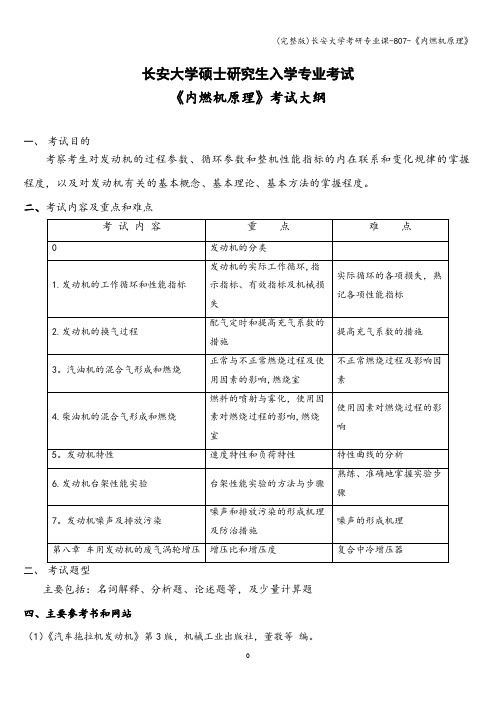

长安大学硕士研究生入学专业考试
《内燃机原理》考试大纲
一、考试目的
考察考生对发动机的过程参数、循环参数和整机性能指标的内在联系和变化规律的掌握程度，以及对发动机有关的基本概念、基本理论、基本方法的掌握程度。
二、考试内容及重点和难点
二、考试题型
主要包括：名词解释、分析题、论述题等，及少量计算题
四、主要参考书和网站
（1）《汽车拖拉机发动机》第3版，机械工业出版社，董敬等编。
(2)《发动机原理》陕西省精品课程网站网址：http：//202.117.64。
98/ec/C14/Index。
htm。
《发动机原理与汽车理论》复习题（适用班级高修1003-1007、1203-1207）一、填空题1、工程热力学中规定的基本状态参数是温度、压力、比体积。
2、循环可分为正向循环和逆向循环。
3、汽油机压缩比8-12，柴油机压缩比14-22。
4、发动机换气过程包括为排气过程、进气过程。
5、换气损失包括排气损失、进气损失两部分。
6、发动机换气过程的任务是排除废气并吸入新鲜混合气或空气。
7、汽油机混合气浓度用过量空气系数、空燃比表示。
8、电控汽油机按燃油喷射位置不同单点喷射、多点喷射缸内喷射。
9、汽油机燃烧过程，分为着火延迟期、明显燃烧期和补燃期 3个阶段。
10、汽油机的不正常燃烧主要是爆燃和表面点火。
11、汽油机常用的燃烧室有楔形燃烧室、浴盆形燃烧室、半球形燃烧室。
12、柴油机混合气的形成方式空间雾化式、油膜蒸发式13、柴油机排放控制主要是降低 NO X PM 排放。
14、喷油器喷射过程中的喷油速率和喷油规律对柴油机的动力性、经济性、排放和噪声等均有很大影响。
15、汽油的使用性能蒸发性、抗爆性、燃点、热值。
16、燃气发动机按燃用的燃料数量和形式可分为单燃料、两用燃料、混合燃料。
17、由汽油机的部分特性曲线可知：并不是节气门全开时g E曲线最低，而是在节气门开度为 80% 时g E曲线最低。
18、发动机的部分速度特性：节气门在部分开度下所测得的速度特性。
19、为保证较高的经济性，汽油机的常用转速范围应在最大功率转转速与最低燃油消耗率转速之间。
20、最佳点火提前角应随转速的提高而增大，应随负荷增大而减少。
21、汽车的动力性可用最高车速、加速能力和爬坡能力3方面的指标来评价。
22、汽车的行驶阻力包括滚动阻力、坡度阻力、空气阻力和加速阻力。
23、影响汽车动力性的主要因素有发动机特性传动系参数、汽车质量和使用因素等。
24、传动系的功率损失分为机械损失和液力损失两类。
25、评价汽车的制动性一般用制动效能、制动效能的恒定性和制动时的方向稳定性 3个方面来评价。
【发动机原理】教案教材: 《汽车发动机原理》张志沛主编大连海运学院出版社长安大学汽车学院机电与动力研究所曹建明目录绪论------------------------------------------------------------------------------------------1第一章发动机工作循环及性能指标--------------------------------------------------------- 5§1-1发动机理想循环概述----------------------------------------------------------5§1-2发动机实际循环---------------------------------------------------------------7§1-3 热平衡------------------------------------------------------------------------ 8§1-4 指示指标----------------------------------------------------------------------- 9§1-5 有效指标----------------------------------------------------------------------11§1-6 机械损失----------------------------------------------------------------------13§1-7 燃烧热化学--------------------------------------------------------------------16§1-8 发动机混合气的着火和燃烧方式----------------------------------------------- 20 第二章发动机的换气过程-------------------------------------------------------------------- 22§2-1 四冲程发动机的换气过程------------------------------------------------------ 22§2-2 四冲程发动机的充气效率------------------------------------------------------ 23§2-3 影响充气效率的各种因素------------------------------------------------------ 25§2-4 提高充气效率的措施----------------------------------------------------------27§2-5 进气管内的动态效应---------------------------------------------------------- 29§2-6 单位时间充气量与循环充气量------------------------------------------------- 30 第三章柴油机混合气形成和燃烧------------------------------------------------------------ 32§3-1 柴油机混合气形成------------------------------------------------------------ 32§3-2 柴油机的燃烧过程------------------------------------------------------------36§3-3 柴油机供油系统的工作特性及其对燃烧过程的影响---------------------------- 39§3-4 柴油机的燃烧室-------------------------------------------------------------- 41 第四章汽油机混合气形成和燃烧-----------------------------------------------------------46§4-1 汽油机混合气形成------------------------------------------------------------46§4-2 汽油机的燃烧过程------------------------------------------------------------49§4-3 汽油机的燃烧室-------------------------------------------------------------- 57 第五章发动机噪声及排放污染--------------------------------------------------------------60§5-1 发动机噪声污染及防治-------------------------------------------------------60§5-2 发动机排放污染及防治-------------------------------------------------------63 第六章发动机特性--------------------------------------------------------------------------- 66§6-1 发动机工况和性能指标分析式------------------------------------------------ 66§6-2 发动机速度特性-------------------------------------------------------------- 66§6-3 发动机负荷特性-------------------------------------------------------------- 70§6-4 发动机万有特性-------------------------------------------------------------- 72§6-5 发动机调速特性-------------------------------------------------------------- 73§6-6 大气修正--------------------------------------------------------------------- 77 第七章发动机台架试验---------------------------------------------------------------------- 79§7-1 测量与计算参数-------------------------------------------------------------- 79§7-2 参数的测量------------------------------------------------------------------- 79§7-3 测取方法--------------------------------------------------------------------- 83第八章车用发动机的废气涡轮增压概述--------------------------------------------------- 85绪论第一台实际使用过的内燃机，是1859年法国工程师勒努瓦制造的。
发动机的性能指标理论循环简化条件：理想气体，压缩和膨胀是绝热等熵，封闭循环，燃烧为定压或定容加热，放热为定容放热。
三个基本循环：定容加热循环、定压加热循环、混合加热循环。
理论循环用循环热效率和循环平均压力衡量评定港闸热效率影响因素：压缩比，等熵指数，压力升高比，预膨胀比。
压缩比相同，定容加热循环热效率最高，汽油机按此工作。
最高压力一定，定压加热循环热效率最高，高增压柴油机和车用高速柴油机按此工作。
汽车配件实际循环的影响：实际工质影响，换气损失，燃烧损失。
实际工质影响：理论中工质比热容是定值，实际气体随温度升高而上升；实际还存在泄漏。
平衡方程：发动机的换气过程换气过程：自由排气，强制排气，进气，燃烧室扫气气门重叠：排气门晚关和进气门提前打开，出现进排气门同时开启的现象燃烧室扫气：利用气流压差、惯性清除废气，增加新鲜充量，降低燃烧室热区零件的温度。
长林机械换气损失：排气损失（分自由排气损失，强制排气损失）和进气损失。
充气效率：实际进入气缸的新鲜充量与进气状态下充满气缸工作容积的新鲜充量之比。
充气效率影响因素：进气终了状态的气缸压力，温度，残余废气系数，压缩比，配气相位。
充气效率措施：减少进气系统的流动损失，减小对新鲜充量的加热，减小排气系统的阻力，合理地选择配气相位。
发动机废气涡轮增压增压是发动机提高功率最有效的方法。
增压优点：①在保证输出功率不变的情况下，可以使气缸数减少或者气缸直径减小，从而可以减小发动机的比质量和外形尺寸②提高热效率，降低燃油消耗率③减少排气污染和噪声④降低发动机的单位功率造价⑤对补偿高原功率损失十分有利增压缺点：①增压发动机的机械负荷和热负荷都较高②增压发动机很难满足车辆对转矩适合性及瞬变工况的要求③车用汽油机应用增压技术较困难④适用的小型涡轮增压器发展晚并且效率偏低径流式增压器：主要离心式压气机和径流式涡轮机组成，还有支承装置、密封装置、冷却系统、润滑系统。
离心式压缩机参数，空气增压比压气机特性：压气机在不同转速下的压比、效率和空气流量之间的关系。
第一章发动机的工作原理和总体构造§1.1发动机的分类§1.2四冲程发动机工作原理§1.2.1四冲程汽油机工作原理一、现代汽车发动机的构造现代汽车发动机的构造如图1-1,气缸内装有活塞,活塞通过活塞销、连杆与曲轴相连接。
活塞在气缸内做往复运动,通过连杆推动曲轴转动。
为了吸人新鲜气体和排除废气,设有进、排气系统等。
二、基本术语1、工作循环2、上、下止点3、活塞行程4、气缸工作容积5、内燃机排量6、燃烧室容积7、气缸总容积8、压缩比9、工况10、负荷率三、四冲程汽油发动机的工作循环图1-2 为发动机示意图。
四冲程发动机的工作循环包括四个活塞行程,即进气行程、压缩行程、膨胀行程（作功行程和排气行程。
通常利用发动机循环的示功图来分析工作循环中气体压力p 和相应于活塞不同位置的气缸容积V 之间的变化关系, 示功图表示了活塞在不同位置时气缸内压力的变化情况。
其中,曲线所围成的面积表示发动机整个工作循环中气体在单个气缸内所作的功。
四冲程汽油机的示功图如图1-3 所示。
（1 进气行程（图1-3a化油器式汽油机将空气与燃料先在气缸外部的化油器中进行混合,形成可燃混合气后吸人气缸。
进气过程中,进气门开启,排气门关闭。
随着活塞从上止点向下止点移动,活塞上方的气缸容积增大,从而气缸内的压力降低到大气压以下,即在气缸内造成真空吸力。
这样,可燃混合气使经进气管道和进气门被吸人气缸。
（2 压缩行程（图1-3b为使吸人气缸的可燃混合气能迅速燃烧,以产生较大的压力,从而使发动机发出较大功率,必须在燃烧前将可燃混合气压缩,使其容积缩小、密度加大、温度升高,故需要有压缩过程。
在这个过程中,进、排气门全部关闭,曲轴推动活塞由下止点向上止点移动一个行程，称为压缩行程。
在示功图上，压缩行程用曲线a c表示。
（3 作功行程（图1-3c在这个行程中,进、排气门仍旧关闭。
当活塞接近上止点时,装在气缸盖上的火花塞即发出电火花,点燃被压缩的可燃混合气。
《发动机原理及汽车理论》课程教案第一章：发动机概述1.1 发动机的定义与作用解释发动机的概念阐述发动机在汽车中的重要性1.2 发动机的分类介绍往复式发动机和旋转式发动机比较四冲程发动机和二冲程发动机1.3 发动机的主要性能参数介绍发动机排量、功率、扭矩等参数解释这些参数对发动机性能的影响第二章：发动机的工作原理2.1 往复式发动机的工作原理解释四个冲程的作用和顺序阐述燃烧过程和能量转化过程2.2 旋转式发动机的工作原理介绍旋转式发动机的结构和工作原理比较旋转式发动机与往复式发动机的优缺点2.3 发动机的效率解释发动机效率的概念分析影响发动机效率的因素第三章：发动机的构造与设计3.1 发动机的组成部分介绍气缸、活塞、曲轴等主要部件阐述各部件的作用和相互关系3.2 发动机的设计与制造介绍发动机设计的原则和方法阐述发动机制造的工艺和流程3.3 发动机的维修与保养介绍发动机的维修方法和注意事项强调定期保养对发动机性能的重要性第四章：汽车理论4.1 汽车的动力学解释牛顿运动定律在汽车运动中的应用阐述汽车的加速度、速度和制动距离等概念4.2 汽车的操纵性和平稳性介绍汽车操纵性和平稳性的评价指标分析影响汽车操纵性和平稳性的因素4.3 汽车的经济性和环保性解释汽车燃油消耗和排放物的概念阐述提高汽车经济性和环保性的措施和方法第五章：发动机与汽车的关系5.1 发动机与汽车的匹配介绍发动机选型和汽车设计的关系阐述发动机与汽车性能的匹配原则5.2 发动机的改装与优化介绍发动机改装的方法和注意事项阐述改装对发动机性能的影响5.3 新能源汽车与发动机技术介绍新能源汽车的类型和特点分析新能源汽车对发动机技术的影响和挑战第六章：内燃机燃烧过程与排放控制6.1 内燃机燃烧过程解释燃烧过程的四个阶段分析燃烧效率与发动机性能的关系6.2 排放控制技术介绍排放控制的基本原理阐述催化转化器、微粒过滤器等排放控制装置的作用6.3 排放标准与环保要求解读国内外排放标准分析环保要求对发动机设计和制造的影响第七章：电喷发动机技术7.1 电喷发动机概述解释电喷发动机的工作原理阐述电喷技术在提高发动机性能方面的优势7.2 电喷系统的组成与工作原理介绍电喷系统的核心部件分析电喷系统的工作流程和控制策略7.3 电喷发动机的维修与诊断介绍电喷发动机的维修注意事项阐述电喷发动机故障诊断的方法和技巧第八章：涡轮增压技术8.1 涡轮增压技术概述解释涡轮增压的工作原理阐述涡轮增压技术在提高发动机性能方面的优势8.2 涡轮增压系统的组成与工作原理介绍涡轮增压系统的核心部件分析涡轮增压系统的工作流程和控制策略8.3 涡轮增压发动机的维修与保养介绍涡轮增压发动机的维修注意事项强调涡轮增压发动机保养的重要性第九章：混合动力汽车技术9.1 混合动力汽车概述解释混合动力汽车的工作原理阐述混合动力技术在提高汽车性能和环保方面的优势9.2 混合动力系统的组成与工作原理介绍混合动力系统的核心部件分析混合动力系统的工作流程和控制策略9.3 混合动力汽车的维修与保养介绍混合动力汽车的维修注意事项强调混合动力汽车保养的重要性第十章：未来发动机技术发展趋势10.1 发动机节能与减排技术介绍节能减排技术的研究方向分析这些技术对发动机性能的影响10.2 新型发动机技术阐述氢发动机、电动汽车等新型发动机技术分析这些技术在汽车行业中的应用前景10.3 发动机技术与汽车产业的可持续发展讨论发动机技术在促进汽车产业可持续发展方面的作用分析可持续发展对发动机技术和汽车产业的影响第十一章：发动机控制系统11.1 发动机控制系统的概述解释发动机控制系统的功能和重要性阐述发动机控制系统的基本组成11.2 电子控制单元（ECU）介绍ECU的作用和功能分析ECU在发动机控制中的作用11.3 发动机控制策略阐述发动机的燃油喷射、点火时机等控制策略分析这些策略对发动机性能的影响第十二章：发动机试验与测试技术12.1 发动机试验概述解释发动机试验的目的和方法阐述发动机试验的重要性12.2 发动机试验设备与技术介绍发动机试验设备及其功能分析发动机试验技术的应用和发展12.3 发动机测试与诊断阐述发动机测试的方法和技巧分析发动机诊断技术的应用和发展第十三章：汽车动力系统集成与优化13.1 汽车动力系统集成解释汽车动力系统集成的概念和重要性阐述动力系统集成的方法和策略13.2 汽车动力系统优化介绍动力系统优化的目标和方法分析优化技术在提高汽车性能方面的作用13.3 动力系统集成与优化的挑战与发展方向讨论动力系统集成与优化的挑战和难题阐述未来动力系统集成与优化的研究方向和发展方向第十四章：汽车动力性能仿真与分析14.1 汽车动力性能仿真概述解释动力性能仿真的概念和重要性阐述动力性能仿真的方法和应用14.2 动力性能仿真软件与技术介绍动力性能仿真软件及其功能分析动力性能仿真技术的应用和发展14.3 动力性能仿真与实验的对比与结合讨论动力性能仿真与实验的优缺点阐述如何将仿真与实验相结合以提高汽车性能第十五章：汽车动力系统故障诊断与维修15.1 汽车动力系统故障诊断概述解释动力系统故障诊断的概念和重要性阐述动力系统故障诊断的方法和技巧15.2 故障诊断工具与技术介绍故障诊断工具及其功能分析故障诊断技术的应用和发展15.3 动力系统维修与保养阐述动力系统维修的原则和方法强调定期保养对动力系统性能的重要性重点和难点解析本文档详细介绍了《发动机原理及汽车理论》课程的教案，涵盖了发动机概述、工作原理、构造与设计、与汽车的关系、燃烧过程与排放控制、电喷发动机技术、涡轮增压技术、混合动力汽车技术、未来发动机技术发展趋势、发动机控制系统、发动机试验与测试技术、汽车动力系统集成与优化、汽车动力性能仿真与分析以及汽车动力系统故障诊断与维修等十五个章节。
汽车发动机构造与维修教学教案第一章：汽车发动机概述教学目标：1. 了解汽车发动机的定义、作用和分类。
2. 掌握汽车发动机的主要性能参数。
3. 熟悉汽车发动机的组成部件及工作原理。
教学内容：1. 汽车发动机的定义和作用。
2. 汽车发动机的分类：汽油发动机、柴油发动机、混合动力发动机等。
3. 汽车发动机的主要性能参数：功率、扭矩、燃油消耗率等。
4. 汽车发动机的组成部件：气缸、活塞、曲轴、配气机构、燃油系统等。
5. 汽车发动机的工作原理。
教学方法：1. 采用多媒体课件进行讲解，结合实物图片和模型进行演示。
2. 组织学生进行小组讨论，分析汽车发动机各部件的作用和相互关系。
3. 安排实地考察，让学生亲身体验汽车发动机的工作过程。
练习与作业：1. 填写汽车发动机主要性能参数表格。
2. 绘制汽车发动机组成部件示意图。
第二章：曲柄连杆机构教学目标：1. 了解曲柄连杆机构的作用和组成。
2. 掌握曲柄连杆机构的工作原理。
3. 熟悉曲柄连杆机构的维修方法。
教学内容：1. 曲柄连杆机构的作用：转化往复运动为旋转运动。
2. 曲柄连杆机构的组成：曲轴、活塞、连杆等。
3. 曲柄连杆机构的工作原理：活塞往复运动转化为曲轴旋转运动。
4. 曲柄连杆机构的维修方法：更换活塞、曲轴、连杆等部件。
教学方法：1. 利用模型进行讲解，让学生直观地了解曲柄连杆机构的组成和作用。
2. 播放曲柄连杆机构工作原理的视频，加深学生对工作原理的理解。
3. 安排实操环节，让学生动手拆装曲柄连杆机构，掌握维修方法。
练习与作业：1. 绘制曲柄连杆机构组成部件示意图。
3. 分析曲柄连杆机构的维修方法及注意事项。
第三章：配气机构教学目标：1. 了解配气机构的作用和组成。
2. 掌握配气机构的工作原理。
3. 熟悉配气机构的维修方法。
教学内容：1. 配气机构的作用：控制气缸内气体进出，实现燃烧。
2. 配气机构的组成：气门、气门弹簧、气门座、凸轮轴等。
3. 配气机构的工作原理：凸轮轴驱动气门开闭，实现气体进出。
