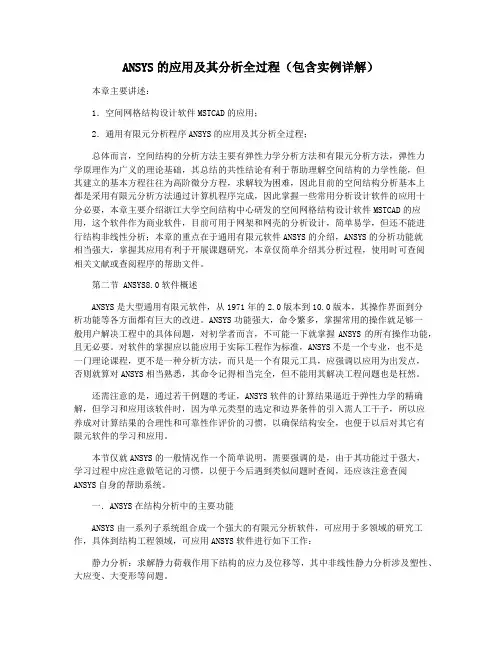

ANSYS的应用及其分析全过程(包含实例详解)本章主要讲述:1.空间网格结构设计软件MSTCAD的应用;2.通用有限元分析程序ANSYS的应用及其分析全过程;总体而言,空间结构的分析方法主要有弹性力学分析方法和有限元分析方法,弹性力学原理作为广义的理论基础,其总结的共性结论有利于帮助理解空间结构的力学性能,但其建立的基本方程往往为高阶微分方程,求解较为困难,因此目前的空间结构分析基本上都是采用有限元分析方法通过计算机程序完成,因此掌握一些常用分析设计软件的应用十分必要,本章主要介绍浙江大学空间结构中心研发的空间网格结构设计软件MSTCAD的应用,这个软件作为商业软件,目前可用于网架和网壳的分析设计,简单易学,但还不能进行结构非线性分析;本章的重点在于通用有限元软件ANSYS的介绍,ANSYS的分析功能就相当强大,掌握其应用有利于开展课题研究,本章仅简单介绍其分析过程,使用时可查阅相关文献或查阅程序的帮助文件。
第二节 ANSYS8.0软件概述ANSYS是大型通用有限元软件,从1971年的2.0版本到10.0版本,其操作界面到分析功能等各方面都有巨大的改进。
ANSYS功能强大,命令繁多,掌握常用的操作就足够一般用户解决工程中的具体问题,对初学者而言,不可能一下就掌握ANSYS的所有操作功能,且无必要。
对软件的掌握应以能应用于实际工程作为标准,ANSYS不是一个专业,也不是一门理论课程,更不是一种分析方法,而只是一个有限元工具,应强调以应用为出发点,否则就算对ANSYS相当熟悉,其命令记得相当完全,但不能用其解决工程问题也是枉然。
还需注意的是,通过若干例题的考证,ANSYS软件的计算结果逼近于弹性力学的精确解,但学习和应用该软件时,因为单元类型的选定和边界条件的引入需人工干予,所以应养成对计算结果的合理性和可靠性作评价的习惯,以确保结构安全,也便于以后对其它有限元软件的学习和应用。
本节仅就ANSYS的一般情况作一个简单说明,需要强调的是,由于其功能过于强大,学习过程中应注意做笔记的习惯,以便于今后遇到类似问题时查阅,还应该注意查阅ANSYS自身的帮助系统。

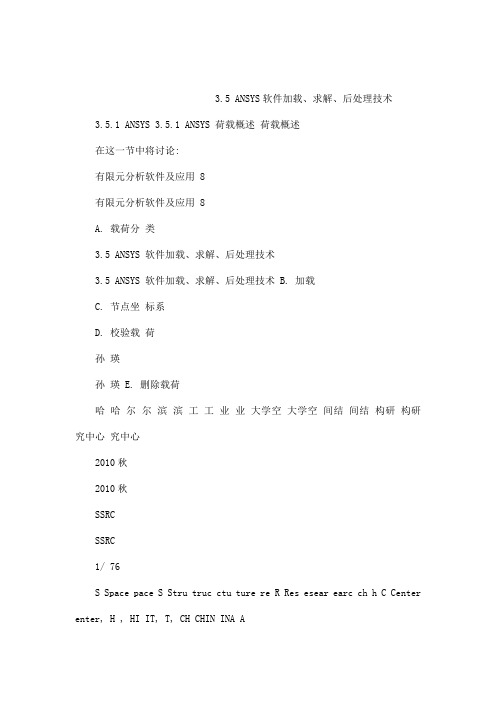

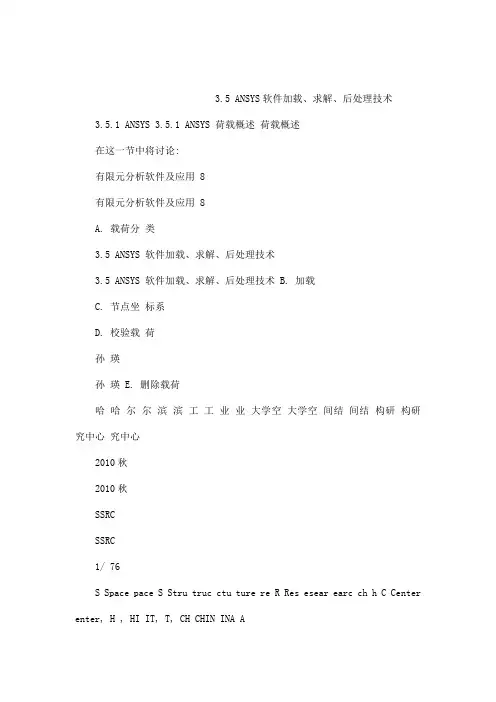

3.5 ANSYS软件加载、求解、后处理技术3.5.1 ANSYS 3.5.1 ANSYS 荷载概述荷载概述在这一节中将讨论:有限元分析软件及应用 8有限元分析软件及应用 8A. 载荷分类3.5 ANSYS 软件加载、求解、后处理技术3.5 ANSYS 软件加载、求解、后处理技术 B. 加载C. 节点坐标系D. 校验载荷孙瑛孙瑛 E. 删除载荷哈哈尔尔滨滨工工业业大学空大学空间结间结构研构研究中心究中心2010秋2010秋SSRCSSRC1/ 76S Space pace S Stru truc ctu ture re R Res esear earc ch h C Center enter, H , HI IT, T, CH CHIN INA A理技术A. 载荷分类B. 加载A. 载荷分类B. 加载ANSYS中的载荷可分为: 可在实体模型或 FEA 模型节点和单元上加载自由度DOF - 定义节点的自由度( DOF )值结构分析_ 沿单元边界均布的压力沿线均布的压力位移集中载荷 - 点载荷结构分析_力面载荷 - 作用在表面的分布载荷结构分析_压力在关键点处在节点处约约束体积载荷 - 作用在体积或场域内热分析_ 体积膨胀、内生束成热、电磁分析_ magnetic current density等实体模型 FEA 模型惯性载荷 - 结构质量或惯性引起的载荷重力、角速度等在关键点加集中力在节点加集中力SSR SSRC C SSR SSRC C2/ 76 3/ 76S Space pace S Stru truc ctu ture re R Res esear earc ch h C Center enter, H , HI IT, T, CH CHIN INA A S Space pace S Stru truc ctu ture re R Res esear earc ch h C Center enter, H , HI IT, T, CH CHIN INA A处理技术加载续加载续加载续加载续直接在实体模型加载的优点: 在FEA模型加载的优点:+ 几何模型加载独立于有限元网格. 重新划分网格或局 + 可方便在节点上施加荷载或约束.部网格修改不影响载荷.Guidelines Guidelines+ 加载的操作更加容易 ,尤其是在图形中直接拾取时.直接在实体模型加载的缺点: 在FEA模型加载的缺点:?ANSYS网格划分命令生成的单元处于当前激活的单 ?任何网格修改都会使已加荷载无效。
ansys有限元分析实用教程ANSYS有限元分析是一种常用的工程分析方法,广泛应用于多个领域,包括机械工程、土木工程、航空航天工程等。
本文将介绍ANSYS有限元分析的实用教程。
首先,要进行ANSYS有限元分析,我们需要安装并打开ANSYS软件。
一般来说,ANSYS软件提供了一个图形用户界面,使得操作相对比较容易上手。
在打开软件之后,我们可以选择创建一个新的工作文件,然后选择适当的分析类型,例如结构分析、热传导分析等。
接下来,我们需要构建模型。
可以使用ANSYS提供的建模工具来创建不同的几何形状,例如线段、圆柱体、平面等。
在创建模型时,我们可以使用不同的几何参数和操作来精确地定义模型的形状。
对于复杂的模型,可以使用更高级的建模工具来导入外部CAD文件,并对其进行细化处理。
一旦模型构建完成,我们需要定义材料属性。
ANSYS允许用户选择不同的材料模型来描述结构材料的行为。
例如,可以选择线性弹性模型、塑性模型或复合材料模型等。
对于每种材料模型,我们需要输入相应的材料参数,例如杨氏模量、泊松比、屈服强度等。
然后,我们需要定义边界条件和荷载。
边界条件描述了模型在分析过程中的约束情况,例如固定约束、弹簧约束等。
荷载描述了外部施加在模型上的力、压力或温度。
在定义边界条件和荷载时,我们可以选择不同的约束类型和施加方式,以满足实际工程需求。
在所有必要的输入参数都定义完毕后,我们可以运行分析并获得结果。
ANSYS将自动生成一个有限元网格,并根据输入的参数和模型条件进行求解。
在求解过程中,ANSYS将计算模型的应力、应变、变形等结果,并将其显示在图形界面上。
此外,ANSYS还提供了更高级的结果后处理工具,可以进行更深入的结果分析和可视化。
最后,我们可以根据分析结果来优化模型设计。
通过修改材料参数、几何形状或边界条件,我们可以评估不同设计方案的性能,并选择最佳的设计方案。
ANSYS提供了一套完整的优化工具,使得优化过程变得更加高效和准确。
第二章 有限元法及其软件ANSYS在压电复合材料分析中的应用
2.1 有限元法概述
在工程技术领域中有许多力学问题和场问题,例如固体力学中的应力应变场和位移场分
析以及电磁学中的电磁场分析、振动模态分析等,都可以看作是在一定的边界条件下求解其
基本微分方程的问题。虽然人们已经建立了它们的基本方程和边界条件,但只有少数简单的
问题才能求出其解析解。。对于那些数学方程比较复杂,物力边界形状又不规则,承受任意
载荷的问题,采用解析法求解在数学上往往会遇到难于克服的困难。通常对于这类问题,往
往采用各种行之有效的数值计算方法来获得工程需要的数值解,比如有限元法。
有限元法的基本思想最早出现在20世纪40年代初
期,但是直到1960年,美国的Clough.R.W在一篇论文
中首次使用“有限元法”这个名词。在20世纪60年代
末70年代初,有限元法在理论上已基本成熟,并开始
出现商业化的有限元分析软件,如ANSYS等。
有限元发的基本思想是将连续的结构离散成有限
个单元,并在每一个单元中设定有限个节点,将连续体
看作是只在节点处相连接的一组单元的集合体;同时选
定场函数的节点值作为基本未知量,并在每一个单元中
假设一近似插值函数以表示单元中场函数的分布规律;
进而利用力学中某些变分原理去建立节点未知量的有
限元法方程,从而将一个连续域 中的无限自由度问
题化为离散域中的有限自由度问题。一经求解就可以利
用解得的节点值和设定的插值函数确定单元上以致整
个集合体上的场函数。有限元求解程序的内部过程如图
2-1所示。
2.2 压电复合材料的有限元分析方法
传统上我们一般采用常用的细观力学方法分析压电复合材料的有效性能,主要目的是建
立材料的宏观有效性能,包括弹性、压电和介电性能,与细观结构的定量关系,以指导材料
的设计和制造。但是对于一般的细观力学方法来说,例如Dilute模型,自洽方法,Mori-Tanaka
模型和微分方法等,其建立起来的力学模型中涉及了大量复杂的积分和微分公式,用普通的
解析法一般无法准确的求出正确解。例如Dunn和Taya使用常用的细观力学模型自洽方法,
Mori-Tanaka模型和微分方法对压电复合材料的压电系数进行了预报,并与实验数据进行比
较。结果表明:除了体积分数较小时,这些方法给出了比较接近的数值结果;但是当体积分
数较大时,其数值结果就跟实验结果有很大的差别。
而压电复合材料作为两种和两种以上组成的宏观非均匀材料可以用合适的具有某种周
期分布的微结构材料来表示,这样针对某一周期的非均匀材料单元,利用通常的有限元及边
界元方法,可以数值上求得纤维、基体及界面处的应力分布,在此基础上可以预报复合材料
的有效性能。这弥补了应用常规细观力学方法无法预报纤维或高体积分数及具有复杂微分结
构材料等情况的不足。
2.2.1 基本耦合公式
压电线性理论的基本耦合公式(Tiersten,1969)如下:
这个压电耦合公式也可以用矩阵表示为:
式中:
2.2.2 有限元公式
在本研究中压电复合材料(包括压电相和聚合物相)选用Tetrahedral单元(在ANSYS
软件中选用SOLID98压电单元),这主要是因为Tetrahedral单元便于构造三维压电结构,而
且利用Tetrahedral单元组合可以方便地构造不同的三维结构。在整个有限元公式中,位移
场的插值函数跟电场的插值函数是一样的。对于单一的有限单元,其结构应变可以表示
为:
式中,u、v、w分别代表压电复合材料单元在X、Y、Z三个方向上的位移。与传统的,
,应变排列不同,这种新的排列方法主要是由于在Tiersten的推倒中对中的p的定
义导致的。在有限元公式中,位移u、v、w可近似表示节点位移,,(i=1,2,3,„„,
n。其中n为单元的节点数)以及节点形函数的函数:
