内、外螺纹旋合在一起时，标记中的公差代号用斜线 分开，如M10×1－6H/6g。
螺纹
(2)管螺纹：管螺纹是位于管壁上用于连接的螺纹, 主要用来进行管道的连接，使其内外螺纹的配合紧密， 有直管和锥管两种。
55°非密封管螺纹： 特征代号都是G 与圆锥外螺纹旋合的圆柱内螺纹Rp 与圆锥外螺纹旋合的圆锥内螺纹Rc
如图所示圆柱面上一点a绕圆柱的轴线作等速旋转运动的同时又沿一条直线作等速直线运动a点形成的运动轨迹就是螺1112圆柱螺旋线在车床上加工螺纹是一种常见的螺纹加工方法将工件装夹在车床主轴的卡盘上工件随主轴作等速旋转即绕圆柱的轴线作等速旋转运动同时车刀沿轴线方向作等速移动即沿母线作等速直线运动
机械制图
第七章 标准件与常用件
7.1 螺纹及螺纹紧固件
一、螺纹 二、螺纹紧固件
螺纹

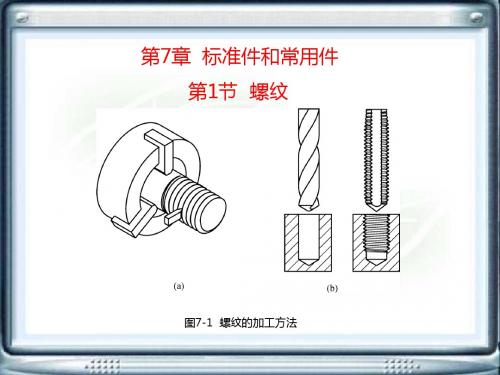

1、螺纹的形成
螺纹指的是在圆柱或圆锥等母体表面上制出的螺旋线 形的、具有特定截面的连续凸起和沟槽。
简单分类：
圆柱螺纹 母体形状
圆锥螺纹
外螺纹 母体上所处位置
内螺纹
螺纹
1、螺纹的形成
螺纹指的是在圆柱或圆锥等母体表面上制出的螺旋线 形的、具有特定截面的连续凸起和沟槽。
牙型为等边三角形(牙型角为60º)，细牙螺纹和粗牙螺
纹的区别是在大径相同的条件下，细牙螺纹比粗牙螺纹
的螺距小。圆柱管螺纹和圆锥管螺纹的牙型为等腰三角
形(牙型角为55º)。
螺纹
3、螺纹的种类
按螺纹的用途，可将螺纹分为 传动螺纹：
连接螺纹 传动螺纹
常用的有梯形螺纹、锯齿形螺纹和方形螺纹。梯形螺纹
的牙型为等腰梯形(牙型角为30º)。锯齿形螺纹的牙型
注意：
如果中径与顶径公差代号相同，则只注一个代号。如 M10—6g表示公称直径为10mm，右旋的粗牙普通螺纹(粗牙 普通螺纹不标螺距)，中径和顶径公差带皆为6g，旋合长度 按中等考虑。
