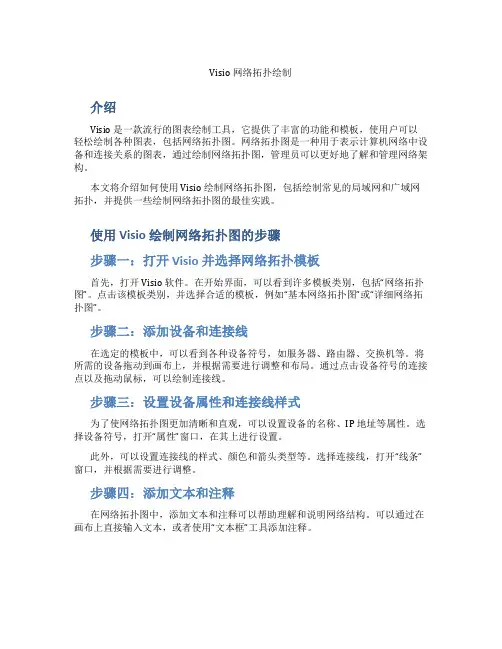

Visio 网络拓扑绘制介绍Visio 是一款流行的图表绘制工具，它提供了丰富的功能和模板，使用户可以轻松绘制各种图表，包括网络拓扑图。

网络拓扑图是一种用于表示计算机网络中设备和连接关系的图表，通过绘制网络拓扑图，管理员可以更好地了解和管理网络架构。

本文将介绍如何使用 Visio 绘制网络拓扑图，包括绘制常见的局域网和广域网拓扑，并提供一些绘制网络拓扑图的最佳实践。

使用 Visio 绘制网络拓扑图的步骤步骤一：打开 Visio 并选择网络拓扑模板首先，打开 Visio 软件。

在开始界面，可以看到许多模板类别，包括“网络拓扑图”。

点击该模板类别，并选择合适的模板，例如“基本网络拓扑图”或“详细网络拓扑图”。

步骤二：添加设备和连接线在选定的模板中，可以看到各种设备符号，如服务器、路由器、交换机等。

将所需的设备拖动到画布上，并根据需要进行调整和布局。

通过点击设备符号的连接点以及拖动鼠标，可以绘制连接线。

步骤三：设置设备属性和连接线样式为了使网络拓扑图更加清晰和直观，可以设置设备的名称、IP 地址等属性。

选择设备符号，打开“属性”窗口，在其上进行设置。

此外，可以设置连接线的样式、颜色和箭头类型等。

选择连接线，打开“线条”窗口，并根据需要进行调整。

步骤四：添加文本和注释在网络拓扑图中，添加文本和注释可以帮助理解和说明网络结构。

可以通过在画布上直接输入文本，或者使用“文本框”工具添加注释。

步骤五：保存和共享网络拓扑图完成绘制后，记得保存网络拓扑图。

选择“文件”>“另存为”，将图表保存为适当的格式，如 .vsdx 或 .pdf。

之后，可以方便地共享给其他团队成员或网络管理员。

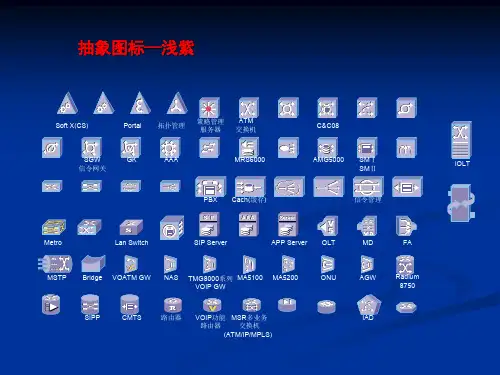

网络拓扑绘制的最佳实践以下是绘制网络拓扑图的一些最佳实践，有助于提高图表的可读性和可维护性：1. 使用适当的符号和图标在绘制网络拓扑图时，应选择合适的符号和图标来表示各种设备和连接。

这可以使图表更加直观，并且便于其他人员理解和维护。
