基准配合比

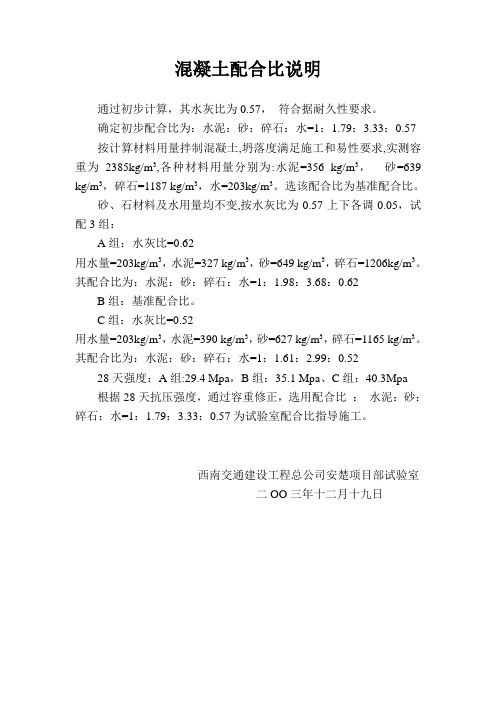

混凝土配合比说明
通过初步计算，其水灰比为0.57，符合据耐久性要求。

确定初步配合比为：水泥：砂：碎石：水=1：1.79：3.33：0.57 按计算材料用量拌制混凝土,坍落度满足施工和易性要求,实测容重为2385kg/m3,各种材料用量分别为:水泥=356 kg/m3，砂=639 kg/m3，碎石=1187 kg/m3，水=203kg/m3。

选该配合比为基准配合比。

砂、石材料及水用量均不变,按水灰比为0.57上下各调0.05，试配3组：
A组：水灰比=0.62
用水量=203kg/m3，水泥=327 kg/m3，砂=649 kg/m3，碎石=1206kg/m3。

其配合比为：水泥：砂：碎石：水=1：1.98：3.68：0.62 B组：基准配合比。

C组：水灰比=0.52
用水量=203kg/m3，水泥=390 kg/m3，砂=627 kg/m3，碎石=1165 kg/m3。

其配合比为：水泥：砂：碎石：水=1：1.61：2.99：0.52 28天强度：A组:29.4 Mpa，B组：35.1 Mpa、C组：40.3Mpa
根据28天抗压强度，通过容重修正，选用配合比：水泥：砂：碎石：水=1：1.79：3.33：0.57为试验室配合比指导施工。

西南交通建设工程总公司安楚项目部试验室
二OO三年十二月十九日。

关于C30管用砼配合比设计计算书一、计算初步配合比1、确定砼的配制强度(f cu.o)已知设计强度f cu.k=30MPa，标准差σ =5MPa即f cu.o= f cu.k+1.645σ=30+1.645×5=38.2MPa2、计算水灰比(w/c)已知配制强度f cu.o=38.2 MPa，水泥强度f ce=r c×f ce股=1.00×42.5=42.5MPa(式中： f ce,g为水泥标号的标准值， r c为水泥标号标准值的富余系数，根据本实验室实际情况确定为1.00)水泥标号42.5，查回归系数得a a=0.46，a b=0.07即w/c=(a a×f ce)/( f cu.o+ a a×a b×f ce)=(0.46×42.5)/(38.2+0.46×0.07×42.5) =0.493、选定单位用水量(m wo)已知要求维勃稠度（20～60）s,按维勃稠度30s计算，碎石采用（5～20） mm 连续粒级，由于实验用砂为中砂，查JGJ55-2000，4.0.1-1表选单位用水量为175 kg。

4、计算单位水泥用量(m co)⑴按强度要求计算单位用灰量：已知单位用水量m wo=175㎏，水灰比w/c=0.49则： m co=m wo/(w/c)=175/0.49 =357㎏⑵按耐久性要求校核单位用水量：计算得单位用灰量大于C30砼要求的最小用灰量，符合要求.5、确定砂率(B s)由经验和实际选B s=38%6、计算粗、细集料单位用量用质量法计算：已知B s=38%，单位水泥用量m co=357㎏，单位水量m wo=175 ㎏，拌和物湿表观密度ρc,c=2390㎏/m3，由公式得：m co+m wo+m so+m go=ρc,cm so/( m so+m go)= B s假定湿表观密度ρc,c=2390㎏/m3，得357+175+ m so+m go=2390[m so/( m so+m go)]×100%= 38%则： m so=(ρc,c－m co－m wo) B s=(2390－357－175)×0.38＝706㎏m go=(ρc,－m co－m wo－m so)=2390－357－175－706 =1152㎏7、确定初步配合比由计算所得各单位用水量得Mc：Mw：Ms：Mg＝357：175：607：1125即： 1：0.49：1.98：3.23二、调整工作性,提出基准配合比1、按计算初步配合比试拌30L砼拌和物，各材料用量如下：水泥：357×0.03＝10.71㎏水：175×0.03＝5.25㎏砂：706×0.03＝21.28㎏碎石：1152×0.03＝34.56㎏2、调整工作性按计算材料用量拌制砼，测定维勃稠度31s，粘聚性，保水性均好，满足施工和易性要求。

2016湖北第二师范学院专升本《材料》计算题有答案(共8页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--2016湖北第二师范学院专升本《建筑材料》计算题一、混凝土配合比计算知识点归纳：混凝土组成材料：胶凝材料、粗集料、细集料、水。

混凝土配合比：以水泥、砂、石材料相互间的质量比表示。

例如：混凝土配合比可表示为水泥300kg、水180kg、砂720kg、石子1200kg，每立方米混凝土质量为2400kg；也可表示为混凝土配合比为：水泥：砂：石=1::4，水胶比=。

注意：（1）混凝土配合比中，水泥质量一般为1；（2）水胶比=水的质量/水泥质量。

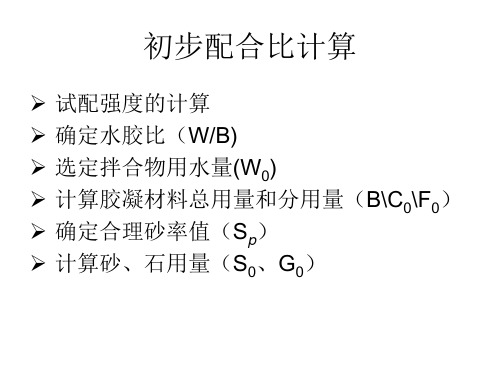

混凝土配合比设计步骤（1）初步配合比设计阶段：根据配置强度和设计强度相互间的关系，用水灰比计算方法，水量、砂率查表法以及砂石计算方法等确定初步配合比。

（2）试验室配合比设计阶段：根据施工条件的差异和变化，材料质量的可能波动调整配合比。

（3）基准配合比实验阶段：根据强度验证原理和密度修正方法，确定每立方米混凝土的材料用量。

（4）施工配合比设计阶段：根据实测砂石含水率进行配合比调整，提出施工配合比。

计算题分析（1）主要涉及初步配合比设计阶段和施工配合比设计阶段。

英文单词水泥：cement（简称c），水：water（简称w），砂子：sand（简称s），石子：stone（简称g）。

砂率SP= 砂的用量 S/(砂的用量 S+石子用量 G)×100% ，是质量比。

.例题某泥混凝土实验室配合比为1：：水灰，此为，实测混凝土的表观密度2410 kg/cm³，求每立方米混凝土中各种材料的用量。

解：设水泥用量为m c，则有m s= mg= mw=，因为mc +ms+mg+mw=p，则有mc+++=2410 kg/ cm³，故水泥用量为mc=313kg砂子用量为ms==657kg石子用量为mg==1252kg水用量为mw= =188kg某混凝土的实验室配合比为1::，水灰比W/C=。

确定单位用水量（m wo）T—坍落度，以mm计；K T——常数，由下表查得m wo=1/3(T+ K T)粉煤灰取代水泥百分率注：以32.5水泥配制成的混凝土取表中下限值；C20以上的混凝土宜采用Ⅰ、Ⅱ级粉煤灰；C15以下的素混凝土可采用Ⅲ级粉煤灰；超量系数表注：C25以上混凝土取下限，其他强度等级混凝土取上限。

C25混凝土配合比计算书G315线察德公路B1标段工程中,其桥挖空桩基础工程为C25砼。

坍落度设计要求为90---110mm,水泥采用青海大通水泥二厂生产的强度等级为42.5普通硅酸盐水泥.碎石采用赛什克小圆山生产的最大粒径为31.5mm的碎石,混凝土用砂采用赛什克砂场生产的中砂,拌合用水采用当地饮用水初步计算配合比.1、确定试配强度f cu。

0=25MPa，混凝土强度标准差取δ=5.0 设计要求混凝土强度f cu。

k则：f CU。

k+1.645δ=30+1.645Χ5.0=33.23MPa2、确定水灰比W/Cａ、计算水泥实际强度f ce所采用水泥28天抗压强度实测值f ce暂时没有资料，水泥强度等级值的富余系数按常规取r c=1.13则f ce=1.13Χ42.5=48.025MPa因为本单位没有混凝土回归系数统计资料，其回归系数按表查取a a=0.46 a a=0.07W/C=（a a。

f ce）/（f cu）+a a。

0a b。

f ce）=（0.46Х48.025）÷（33.23+0.46Х0.07Х48.025）=0.64根据耐久性要求，取水灰比W/C=0.513、确定单位用水量m wom wo=10/3x(0.1T+k)=10/3x(0.1x100+49.5)=198kg4、确定水泥用量m co根据确定的单位用水量m co和确定的水灰比W/C值，计算水泥用量m com co=m wo/W/C=198／0.51=388kg5、确定砂率值βs:为了保证混凝土拌合的和易性，确定砂率为：βs=41% 6、计算碎石、砂材料用量（m so+m go）采用质量法：假定混凝土每1m3用量为2400kg则m so+m go=2400-m co-m wo=2400-388-198=1814KG 砂用量： mso=1814Χβs=1867Χ41%=744kg碎石用量： m go =1814-744=1070Kg7．确定基准配合比１．按计算配合比进行试拌，检验砼拌合物的坍落度及粘聚性、保水性均符合施工规范要求。

C25喷射混凝土配合比设计说明一. 设计要素1.设计依据(1) 《普通混凝土配合比设计规程》JGJ55-2011;(2) 《公路隧道施工技术规范》（JTG F60-2009）；(3) 《岩土锚杆与喷射混凝土支护技术规范》(GB50086-2015);(4) 《设计施工图》；2.设计技术指标要求(1)设计强度等级C25；(2)设计坍落度120-160mm;3.配合比使用材料（1）水泥：甘肃祁连山水泥集团股份有限公司，P·O42.5；（2）砂：宕昌县兴昌石料厂，细度模数宜大于2.5；（3）碎石：宕昌县兴昌石料厂，5-10mm，粒径不宜大于15mm；（4）速凝剂：广东红墙新材料股份有限公司，速凝剂；（5）水：拌和水。

4.拟用工程部位隧道工程用喷射混凝土二．配合比设计过程1．确定基准配合比依据现行《岩土锚杆与喷射混凝土支护技术规范》等技术标准及设计文件的要求，湿法喷射水灰比宜不大于0.55，砂率宜为50%-60%，塌落度不宜小于10cm。

（1）计算试配强度f cu,o= f cu,k+1.645δ=25+1.645×5=33.2MPaf cu,o-混凝土配置强度（MPa）；f cu,k-混凝土立方体抗压强度标准值，取设计强度等级（MPa）；δ-混凝土强度标准差（MPa）；表一：标准差δ值（MPa）混凝土强度标准值≤C20 C25～C45 C50～C55 δ 4.0 5.0 6.0 （2）计算水灰比W/B= a a×f b/(f cu,o+ a a a b f b)=(0.53×42.5×1.16)/(33.2+0.53×0.20×42.5×1.16)=0.68W/B-混凝土水胶比；a a，a b-回归系数；f b-胶凝材料28d抗压强度（MPa）。

表二：回归系数（a a、a b）取值表粗骨料种类碎石卵石a a0.53 0.49a b0.20 0.13（3）确定水灰比（水胶比）依据现行《岩土锚杆与喷射混凝土支护技术规范》等技术标准及设计文件的要求，水灰比宜不大于0.55 ,经试验水胶比选取0.48,满足要求。
