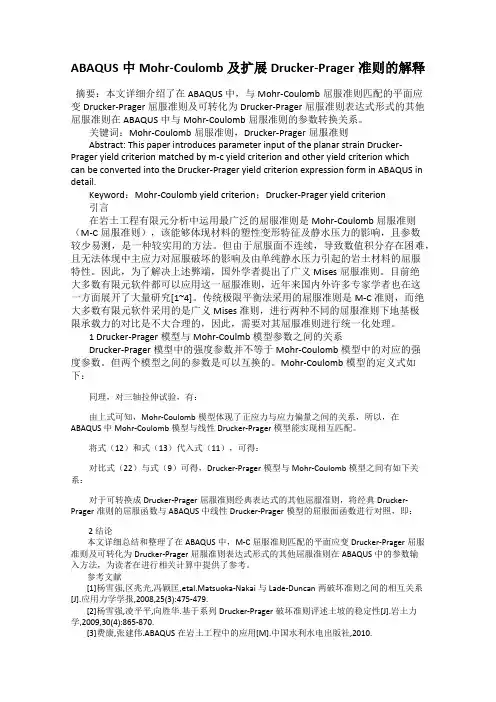

ABAQUS中Mohr-Coulomb及扩展Drucker-Prager准则的解释

mohr-coulomb屈服准则Mohr-Coulomb屈服准则是材料力学中广泛采用的描述材料断裂的准则之一。

它是由恩斯特·莫尔(Ernst Mohr)和查尔斯·奥古斯特·德·科尔朗(Charles-Auguste de Coulomb)两位科学家在19世纪提出。

该准则适用于介质中某一位置的剪应力和法向应力在破坏前正比例关系的情况。

Mohr-Coulomb屈服准则的本质是通过实验数据来观察和定义材料的破坏条件。

其基本形式为：τ = c + σ tan(φ)其中，τ为剪应力，c为固有抗剪强度，σ为法向应力，φ为内摩擦角。

该公式可以看作一个描述材料在断裂前允许承受的最大剪应力的方程式。

其中，φ代表着材料的抗剪性能，表明了材料内摩擦的强度，是一个常数。

c代表着材料在不考虑法向应力作用下的抗剪强度，这也被称为剪切强度，表示了材料在无侧向应力作用下的抗剪性能。

c的大小受到岩土工程中土层的一些影响因素的影响，例如土壤颗粒抗压强度、含水量、荷载历史等。

σ则代表着材料内部的法向应力，这种应力对于材料的抗剪强度具有重要的影响。

相对应的，不同的材料在破坏前提供的抗压强度会有所不同，这也是材料在不同应力作用下的关键区别。

破坏准则是描述材料在何种条件下会发生破裂的方程式。

Mohr-Coulomb屈服准则是一种可视化的、对工程和材料科学来说都是有效的准则。

它可以用于实际情况的分析和应用，以便为工程和材料科学提供一种可预测性更强的模型。

总的来说，Mohr-Coulomb屈服准则在工程和地质科学中运用广泛，很多工程都涉及到岩土工程的问题，而岩土力学研究所需要的工具就有考虑与这种准则相关的参数。

这也是该准则得到广泛应用的原因之一。

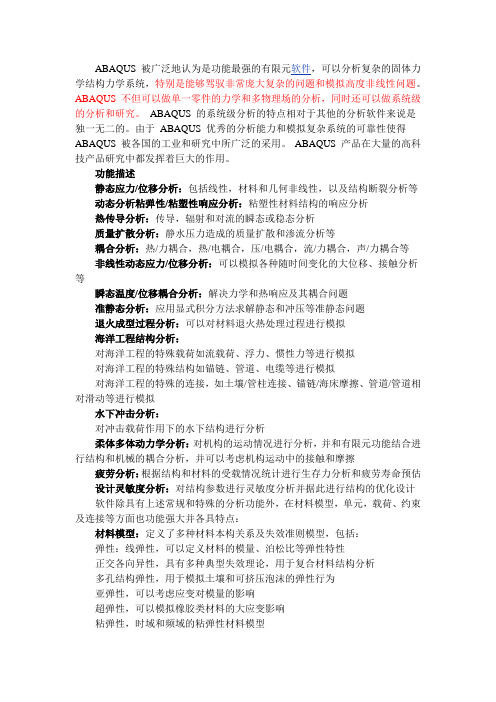

ABAQUS 被广泛地认为是功能最强的有限元软件，可以分析复杂的固体力学结构力学系统，特别是能够驾驭非常庞大复杂的问题和模拟高度非线性问题。

ABAQUS 不但可以做单一零件的力学和多物理场的分析，同时还可以做系统级的分析和研究。

ABAQUS 的系统级分析的特点相对于其他的分析软件来说是独一无二的。

由于ABAQUS 优秀的分析能力和模拟复杂系统的可靠性使得ABAQUS 被各国的工业和研究中所广泛的采用。

ABAQUS 产品在大量的高科技产品研究中都发挥着巨大的作用。

功能描述静态应力/位移分析：包括线性，材料和几何非线性，以及结构断裂分析等动态分析粘弹性/粘塑性响应分析：粘塑性材料结构的响应分析热传导分析：传导，辐射和对流的瞬态或稳态分析质量扩散分析：静水压力造成的质量扩散和渗流分析等耦合分析：热/力耦合，热/电耦合，压/电耦合，流/力耦合，声/力耦合等非线性动态应力/位移分析：可以模拟各种随时间变化的大位移、接触分析等瞬态温度/位移耦合分析：解决力学和热响应及其耦合问题准静态分析：应用显式积分方法求解静态和冲压等准静态问题退火成型过程分析：可以对材料退火热处理过程进行模拟海洋工程结构分析：对海洋工程的特殊载荷如流载荷、浮力、惯性力等进行模拟对海洋工程的特殊结构如锚链、管道、电缆等进行模拟对海洋工程的特殊的连接，如土壤/管柱连接、锚链/海床摩擦、管道/管道相对滑动等进行模拟水下冲击分析：对冲击载荷作用下的水下结构进行分析柔体多体动力学分析：对机构的运动情况进行分析，并和有限元功能结合进行结构和机械的耦合分析，并可以考虑机构运动中的接触和摩擦疲劳分析：根据结构和材料的受载情况统计进行生存力分析和疲劳寿命预估设计灵敏度分析：对结构参数进行灵敏度分析并据此进行结构的优化设计软件除具有上述常规和特殊的分析功能外，在材料模型，单元，载荷、约束及连接等方面也功能强大并各具特点：材料模型：定义了多种材料本构关系及失效准则模型，包括：弹性：线弹性，可以定义材料的模量、泊松比等弹性特性正交各向异性，具有多种典型失效理论，用于复合材料结构分析多孔结构弹性，用于模拟土壤和可挤压泡沫的弹性行为亚弹性，可以考虑应变对模量的影响超弹性，可以模拟橡胶类材料的大应变影响粘弹性，时域和频域的粘弹性材料模型金属塑性，符合Mises屈服准则的各向同性和遵循Hill准则的各向异性塑性模型铸铁塑性，拉伸为Rankine屈服准则，压缩为Mises屈服准则蠕变，考虑时间硬化和应变硬化定律的各向同性和各向异性蠕变模型扩展的Druker-Prager模型，适合于沙土等粒状材料的不相关流动的模拟Capped Drucker-Prager模型，适合于地质、隧道挖掘等领域Cam-Clay模型，适合于粘土类土壤材料的模拟Mohr-Coulomb模型，这种模型与Capped Druker-Prager模型类似，但可以考虑不光滑小表面情况泡沫材料模型，可以模拟高度挤压材料，可应用于消费品包装、及车辆安全装置等领域混凝土材料模型，这种模型包含了混凝土弹塑性破坏理论渗透性材料模型，提供了依赖于孔隙比率、饱和度和流速的各向同性和各向异性材料的渗透性模型。

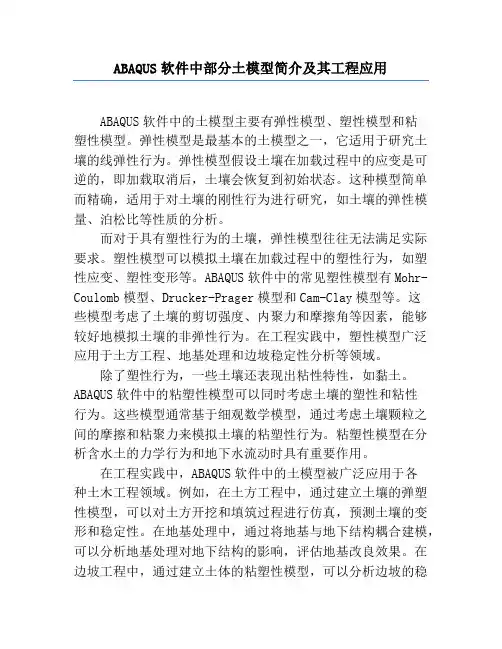

ABAQUS软件中部分土模型简介及其工程应用ABAQUS软件中的土模型主要有弹性模型、塑性模型和粘塑性模型。

弹性模型是最基本的土模型之一，它适用于研究土壤的线弹性行为。

弹性模型假设土壤在加载过程中的应变是可逆的，即加载取消后，土壤会恢复到初始状态。

这种模型简单而精确，适用于对土壤的刚性行为进行研究，如土壤的弹性模量、泊松比等性质的分析。

而对于具有塑性行为的土壤，弹性模型往往无法满足实际要求。

塑性模型可以模拟土壤在加载过程中的塑性行为，如塑性应变、塑性变形等。

ABAQUS软件中的常见塑性模型有Mohr-Coulomb模型、Drucker-Prager模型和Cam-Clay模型等。

这些模型考虑了土壤的剪切强度、内聚力和摩擦角等因素，能够较好地模拟土壤的非弹性行为。

在工程实践中，塑性模型广泛应用于土方工程、地基处理和边坡稳定性分析等领域。

除了塑性行为，一些土壤还表现出粘性特性，如黏土。

ABAQUS软件中的粘塑性模型可以同时考虑土壤的塑性和粘性行为。

这些模型通常基于细观数学模型，通过考虑土壤颗粒之间的摩擦和粘聚力来模拟土壤的粘塑性行为。

粘塑性模型在分析含水土的力学行为和地下水流动时具有重要作用。

在工程实践中，ABAQUS软件中的土模型被广泛应用于各种土木工程领域。

例如，在土方工程中，通过建立土壤的弹塑性模型，可以对土方开挖和填筑过程进行仿真，预测土壤的变形和稳定性。

在地基处理中，通过将地基与地下结构耦合建模，可以分析地基处理对地下结构的影响，评估地基改良效果。

在边坡工程中，通过建立土体的粘塑性模型，可以分析边坡的稳定性，为边坡设计提供依据。

然而，需要注意的是，ABAQUS软件中的土模型只是一种近似描述土壤行为的理论和模型，其结果仍需与实际工程进行对比和验证。

在实际应用中，应根据具体工程的要求和土壤性质，选择合适的土模型，并根据实验数据进行参数校正以提高预测精度。

总之，ABAQUS软件中的土模型在土力学研究和工程实践中具有重要作用。

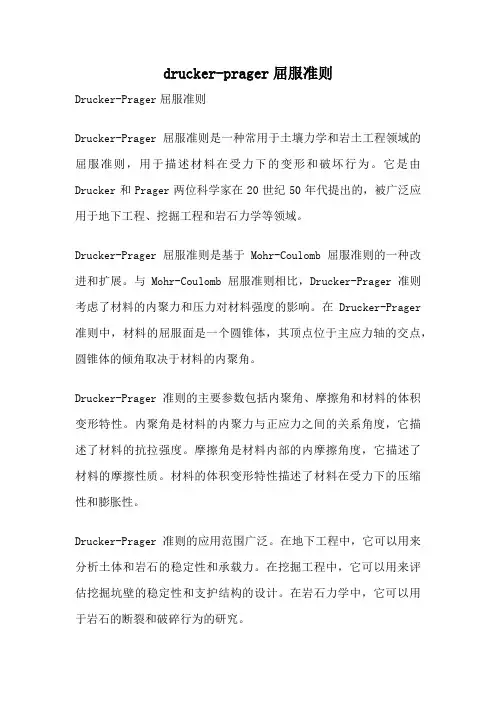

drucker-prager屈服准则Drucker-Prager屈服准则Drucker-Prager屈服准则是一种常用于土壤力学和岩土工程领域的屈服准则，用于描述材料在受力下的变形和破坏行为。

它是由Drucker和Prager两位科学家在20世纪50年代提出的，被广泛应用于地下工程、挖掘工程和岩石力学等领域。

Drucker-Prager屈服准则是基于Mohr-Coulomb屈服准则的一种改进和扩展。

与Mohr-Coulomb屈服准则相比，Drucker-Prager准则考虑了材料的内聚力和压力对材料强度的影响。

在Drucker-Prager 准则中，材料的屈服面是一个圆锥体，其顶点位于主应力轴的交点，圆锥体的倾角取决于材料的内聚角。

Drucker-Prager准则的主要参数包括内聚角、摩擦角和材料的体积变形特性。

内聚角是材料的内聚力与正应力之间的关系角度，它描述了材料的抗拉强度。

摩擦角是材料内部的内摩擦角度，它描述了材料的摩擦性质。

材料的体积变形特性描述了材料在受力下的压缩性和膨胀性。

Drucker-Prager准则的应用范围广泛。

在地下工程中，它可以用来分析土体和岩石的稳定性和承载力。

在挖掘工程中，它可以用来评估挖掘坑壁的稳定性和支护结构的设计。

在岩石力学中，它可以用于岩石的断裂和破碎行为的研究。

虽然Drucker-Prager准则在实际工程中被广泛采用，但它也存在一些局限性。

首先，它假设材料是线弹性的，忽略了材料的非线性和渐进破坏性质。

其次，Drucker-Prager准则不能很好地描述多轴应力状态下的材料行为，特别是在应力路径改变的情况下。

此外，Drucker-Prager准则对于不同类型的土壤和岩石材料的适用性也存在一定的局限性。

为了克服Drucker-Prager准则的局限性，许多学者提出了一些改进和扩展的模型，如Cam-Clay模型和Hoek-Brown模型等。

这些模型在考虑材料非线性和渐进破坏性质的同时，还能更准确地描述多轴应力状态下的材料行为。

abaqus 屈服准则Abaqus屈服准则引言：在工程领域，材料的屈服准则是用来描述和预测材料在受力过程中的变形和破坏行为的重要理论基础。

Abaqus是一种广泛应用于工程领域的有限元分析软件，它提供了多种可供选择的屈服准则，用于模拟和预测材料的力学性能。

本文将介绍Abaqus中常用的几种屈服准则及其特点。

一、线性弹性准则（Linear Elastic）线性弹性准则是最简单的屈服准则之一，它假设材料在受力过程中的应力和应变呈线性关系。

这意味着材料的应力随应变的增加而线性增加，直到达到最大强度值。

当应力超过最大强度值时，材料会发生破坏。

线性弹性准则适用于许多金属和合金材料，在许多工程领域得到广泛应用。

二、von Mises屈服准则von Mises屈服准则是一种常用的屈服准则，适用于金属材料的屈服行为。

它基于von Mises应力理论，通过计算等效应力（von Mises应力）来判断材料是否屈服。

等效应力是一种将正应力和剪应力组合为一个单一值的方法，通过对材料的应力状态进行综合评估，而不仅仅关注于某一方向的应力。

当等效应力超过材料的屈服强度时，材料会发生屈服。

三、Tresca屈服准则Tresca屈服准则也是一种常用的屈服准则，适用于金属和合金材料的屈服行为。

它基于Tresca应力理论，通过计算最大主应力和最小主应力之间的差值来判断材料是否屈服。

最大主应力是材料在受力过程中的最大应力值，最小主应力是材料在受力过程中的最小应力值。

当最大主应力和最小主应力之差超过材料的屈服强度时，材料会发生屈服。

四、Mohr-Coulomb屈服准则Mohr-Coulomb屈服准则是一种适用于岩土材料的屈服准则，它考虑了材料的强度和摩擦特性。

该准则基于Mohr-Coulomb理论，通过计算主应力差与摩擦系数的乘积来判断材料是否屈服。

主应力差是最大主应力和最小主应力之差，摩擦系数是材料的内摩擦特性。

当主应力差与摩擦系数的乘积超过材料的强度时，材料会发生屈服。

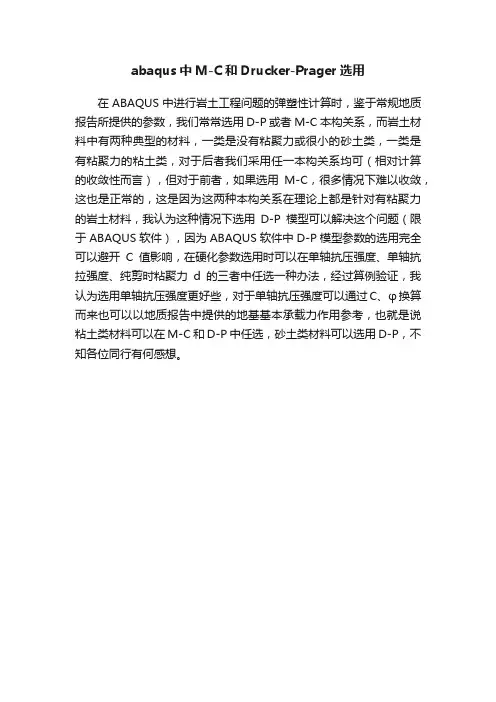

abaqus中M-C和Drucker-Prager选用
在ABAQUS中进行岩土工程问题的弹塑性计算时，鉴于常规地质报告所提供的参数，我们常常选用D-P或者M-C本构关系，而岩土材料中有两种典型的材料，一类是没有粘聚力或很小的砂土类，一类是有粘聚力的粘土类，对于后者我们采用任一本构关系均可（相对计算的收敛性而言），但对于前者，如果选用M-C，很多情况下难以收敛，这也是正常的，这是因为这两种本构关系在理论上都是针对有粘聚力的岩土材料，我认为这种情况下选用D-P模型可以解决这个问题（限于ABAQUS软件），因为ABAQUS软件中D-P模型参数的选用完全可以避开C值影响，在硬化参数选用时可以在单轴抗压强度、单轴抗拉强度、纯剪时粘聚力d的三者中任选一种办法，经过算例验证，我认为选用单轴抗压强度更好些，对于单轴抗压强度可以通过C、φ换算而来也可以以地质报告中提供的地基基本承载力作用参考，也就是说粘土类材料可以在M-C和D-P中任选，砂土类材料可以选用D-P，不知各位同行有何感想。

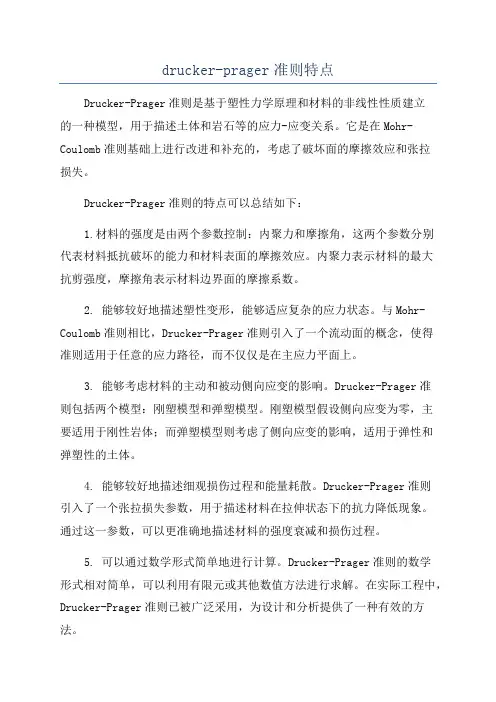

drucker-prager准则特点Drucker-Prager准则是基于塑性力学原理和材料的非线性性质建立的一种模型，用于描述土体和岩石等的应力-应变关系。

它是在Mohr-Coulomb准则基础上进行改进和补充的，考虑了破坏面的摩擦效应和张拉损失。

Drucker-Prager准则的特点可以总结如下：1.材料的强度是由两个参数控制：内聚力和摩擦角，这两个参数分别代表材料抵抗破坏的能力和材料表面的摩擦效应。

内聚力表示材料的最大抗剪强度，摩擦角表示材料边界面的摩擦系数。

2. 能够较好地描述塑性变形，能够适应复杂的应力状态。

与Mohr-Coulomb准则相比，Drucker-Prager准则引入了一个流动面的概念，使得准则适用于任意的应力路径，而不仅仅是在主应力平面上。

3. 能够考虑材料的主动和被动侧向应变的影响。

Drucker-Prager准则包括两个模型：刚塑模型和弹塑模型。

刚塑模型假设侧向应变为零，主要适用于刚性岩体；而弹塑模型则考虑了侧向应变的影响，适用于弹性和弹塑性的土体。

4. 能够较好地描述细观损伤过程和能量耗散。

Drucker-Prager准则引入了一个张拉损失参数，用于描述材料在拉伸状态下的抗力降低现象。

通过这一参数，可以更准确地描述材料的强度衰减和损伤过程。

5. 可以通过数学形式简单地进行计算。

Drucker-Prager准则的数学形式相对简单，可以利用有限元或其他数值方法进行求解。

在实际工程中，Drucker-Prager准则已被广泛采用，为设计和分析提供了一种有效的方法。

总之，Drucker-Prager准则是一种能够较好地描述土体和岩石等材料的应力-应变关系的模型。

它的特点包括考虑了破坏面的摩擦效应和张拉损失、能够适应复杂的应力状态、能够考虑侧向应变的影响、能够描述细观损伤过程和能量耗散，以及数学形式简单易于计算。

abaqus金属失效准则Abaqus是一种常用的有限元分析软件，其中包含了多种金属失效准则，可以用于预测金属在不同工况下的失效行为。

本文将对Abaqus 中常用的金属失效准则进行详细介绍。

一、背景在工程实践中，金属材料通常承受着各种复杂的载荷和环境作用，如拉伸、压缩、弯曲、疲劳、腐蚀等。

这些作用会导致金属材料发生变形和损伤，最终导致失效。

因此，对于金属材料的失效行为进行预测和分析具有重要意义。

二、Abaqus中常用的金属失效准则1. von Mises准则von Mises准则是一种最基本的弹性塑性失效准则，在Abaqus中也得到了广泛应用。

该准则假设在塑性变形过程中，各向同性材料发生塑性变形时，其剪切应力达到某个临界值时就会发生破坏。

2. Mohr-Coulomb准则Mohr-Coulomb准则是一种广泛应用于土工和岩石力学领域的失效准则，也适用于金属材料的失效预测。

该准则假设材料在破坏时，主应力差达到某个临界值时就会发生破坏。

3. Hill准则Hill准则是一种常用的弹塑性失效准则，适用于各向同性和各向异性材料。

该准则假设在塑性变形过程中，应力状态可以分解成三个主应力和一个剪切应力，并且当这些应力达到某个临界值时就会发生破坏。

4. Drucker-Prager准则Drucker-Prager准则是一种适用于岩土工程领域的失效准则，也可以用于金属材料的失效预测。

该准则假设材料在破坏时，主应力差和剪切应力达到某个临界值时就会发生破坏。

5. Cockcroft-Latham准则Cockcroft-Latham准则是一种经验性的失效准则，在Abaqus中也得到了广泛应用。

该准则假设在塑性变形过程中，当剪切应力达到某个临界值时就会发生破坏。

6. Johnson-Cook准则Johnson-Cook准则是一种适用于高速冲击和爆炸领域的失效准则，也可以用于金属材料的失效预测。

该准则假设材料在破坏时，主应力差、剪切应力和应变率达到某个临界值时就会发生破坏。
