高斯投影及高斯投影 坐标系

工程测量常用的坐标系统工程测量是指在工程建设过程中，利用测量仪器和技术手段进行的各种测量工作。

在工程测量中，常常需要使用不同的坐标系统来描述和定位点位，以便准确地获取和处理测量数据。

本文将介绍工程测量中常用的坐标系统及其特点。

1. 地心坐标系统地心坐标系统是一种以地球质心为原点建立的坐标系统。

在工程测量中，常用的地心坐标系统有地心直角坐标系统（XYZ）和地心经纬度坐标系统（BLH）两种。

1.1 地心直角坐标系统（XYZ）地心直角坐标系统是一种以地球质心为原点，以地球自转轴方向为X轴，垂直于地球自转轴的平面为XY平面，同时与X轴和Y轴相交的Z轴垂直朝上的直角坐标系统。

该坐标系统常被用于大地测量、大地坐标转换等领域。

1.2 地心经纬度坐标系统（BLH）地心经纬度坐标系统是一种以地球质心为原点建立的坐标系统，以地球自转轴为Z轴，垂直于地球自转轴的平面为经度方向，同时与经度方向和Z轴所含平面为纬度方向的坐标系统。

该坐标系统常被用于导航、卫星定位等应用领域。

2. 大地坐标系统大地坐标系统是一种基于大地椭球模型的坐标系统。

在工程测量中，常用的大地坐标系统有高斯投影坐标系统、UTM坐标系统等。

2.1 高斯投影坐标系统高斯投影坐标系统是一种将地球表面的点通过某种投影方式投影到平面上的坐标系统。

该坐标系统常被用于大规模测量及工程测量中的平面坐标定位。

2.2 UTM坐标系统UTM（Universal Transverse Mercator）坐标系统是一种基于高斯投影的大地坐标系统，在全球范围内被广泛使用。

UTM坐标系统将地球表面分为60个纵向带和20个横向带，以每个带的中央经线作为Y轴，以赤道作为原点，以米为单位进行地图投影。

3. 工程坐标系统工程坐标系统是一种以工程项目为基准建立的坐标系统。

在工程测量中，常用的工程坐标系统有工程局部坐标系统和工程全局坐标系统。

3.1 工程局部坐标系统工程局部坐标系统是指以工程项目的某一特定点为原点，以特定方向为参考，建立的坐标系统。

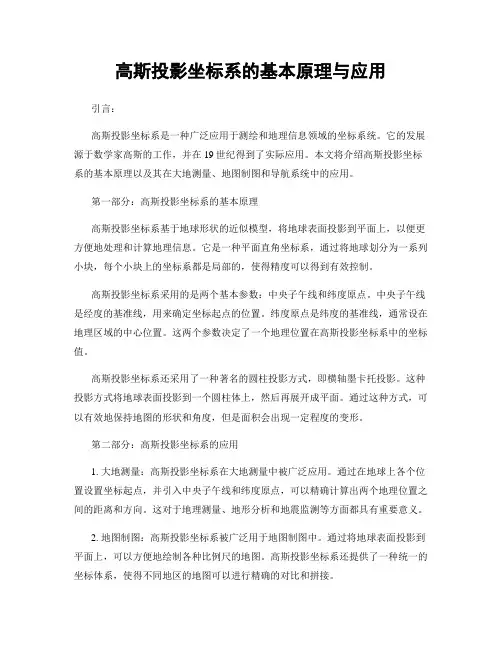

高斯投影坐标系的基本原理与应用引言：高斯投影坐标系是一种广泛应用于测绘和地理信息领域的坐标系统。

它的发展源于数学家高斯的工作，并在19世纪得到了实际应用。

本文将介绍高斯投影坐标系的基本原理以及其在大地测量、地图制图和导航系统中的应用。

第一部分：高斯投影坐标系的基本原理高斯投影坐标系基于地球形状的近似模型，将地球表面投影到平面上，以便更方便地处理和计算地理信息。

它是一种平面直角坐标系，通过将地球划分为一系列小块，每个小块上的坐标系都是局部的，使得精度可以得到有效控制。

高斯投影坐标系采用的是两个基本参数：中央子午线和纬度原点。

中央子午线是经度的基准线，用来确定坐标起点的位置。

纬度原点是纬度的基准线，通常设在地理区域的中心位置。

这两个参数决定了一个地理位置在高斯投影坐标系中的坐标值。

高斯投影坐标系还采用了一种著名的圆柱投影方式，即横轴墨卡托投影。

这种投影方式将地球表面投影到一个圆柱体上，然后再展开成平面。

通过这种方式，可以有效地保持地图的形状和角度，但是面积会出现一定程度的变形。

第二部分：高斯投影坐标系的应用1. 大地测量：高斯投影坐标系在大地测量中被广泛应用。

通过在地球上各个位置设置坐标起点，并引入中央子午线和纬度原点，可以精确计算出两个地理位置之间的距离和方向。

这对于地理测量、地形分析和地震监测等方面都具有重要意义。

2. 地图制图：高斯投影坐标系被广泛用于地图制图中。

通过将地球表面投影到平面上，可以方便地绘制各种比例尺的地图。

高斯投影坐标系还提供了一种统一的坐标体系，使得不同地区的地图可以进行精确的对比和拼接。

3. 导航系统：高斯投影坐标系在导航系统中也有重要应用。

通过GPS技术和高斯投影坐标系的转换算法，可以实现精确定位和导航功能。

这对于交通导航、航空导航和地理定位等方面都具有重要意义。

结论：高斯投影坐标系是一种基于地球形状近似模型的坐标系统。

它的基本原理是通过将地球表面投影到平面上，方便处理和计算地理信息。

高斯投影原理高斯投影原理是地图投影中常用的一种方法，它是由德国数学家高斯在19世纪提出的。

高斯投影原理的基本思想是将地球表面上的经纬度坐标系投影到一个平面上，以便于制作地图和进行测量。

在实际应用中，高斯投影原理被广泛用于各种地图的制作和测量工作中。

高斯投影原理的核心是将地球表面上的三维坐标投影到一个二维平面上。

这种投影会引入一定的形变，但是可以通过适当的数学变换来减小形变的影响。

高斯投影原理的优势在于可以将地球表面上的曲线投影成直线或者近似直线，这样就方便了地图的制作和使用。

在高斯投影原理中，地球被看作是一个椭球体，而投影面通常是一个圆柱面或者圆锥面。

根据投影面的不同，高斯投影可以分为圆柱高斯投影和圆锥高斯投影两种。

在实际应用中，圆柱高斯投影常用于大范围的地图制作，而圆锥高斯投影常用于局部地图的制作。

高斯投影原理的具体数学表达可以通过一系列的数学公式来描述。

这些公式涉及到大量的数学知识，包括球面三角学、微积分、线性代数等。

通过这些数学公式，可以将地球表面上的经纬度坐标转换为平面坐标，或者将平面坐标转换为经纬度坐标。

在实际应用中，高斯投影原理需要考虑到地图的精度和形变的影响。

由于地球是一个椭球体，而不是一个完美的球体，因此在进行投影时需要考虑到椭球体的形状参数。

此外，由于地图投影会引入形变，因此需要通过一些数学手段来补偿这种形变，以保证地图的精度。

总的来说，高斯投影原理是地图投影中非常重要的一种方法。

它通过将地球表面上的经纬度坐标投影到一个平面上，方便了地图的制作和使用。

在实际应用中，需要考虑到地球的形状参数和形变的影响，以保证地图的精度。

通过高斯投影原理，我们可以更好地理解地图的制作和使用，为地理信息系统的发展提供了重要的理论基础。

高斯直角坐标系简介高斯直角坐标系简介1. 什么是高斯直角坐标系？高斯直角坐标系是一种在数学和物理学中常用的坐标系。

它由德国数学家卡尔·弗里德里希·高斯（Carl Friedrich Gauss）在19世纪初提出，用于描述平面和空间中的几何问题。

与传统的笛卡尔坐标系不同，高斯直角坐标系是利用参考点和参考方向来构建坐标系的。

2. 高斯直角坐标系的构建方式利用高斯直角坐标系，我们可以用一组有序的数来表示空间中的点。

该坐标系的构建方式如下：- 选择一个参考点作为坐标系的原点，通常选择地球表面的某一点作为参考点。

- 选择参考方向。

在二维情况下，参考方向可以是正北或正东；在三维情况下，参考方向可以是正北、正东和竖直向上。

这些参考方向构成了坐标系的三个轴。

- 以参考点为原点，根据参考方向确定坐标轴的正方向。

这些坐标轴与参考方向垂直，并形成直角关系，因此得名高斯直角坐标系。

3. 高斯直角坐标系的应用领域高斯直角坐标系在测量学、地理学和地震学等领域被广泛应用。

在这些领域中，通过使用高斯直角坐标系，可以更方便地描述和计算地球表面或空间中的位置、距离、方向等物理量。

4. 高斯投影坐标系高斯直角坐标系的一种特殊形式是高斯投影坐标系。

高斯投影坐标系通过投影方式将地球表面上的经纬度位置投影到平面坐标系中。

在地图制作中，高斯投影坐标系常被用于绘制区域或国家的精确地图。

5. 高斯直角坐标系的优点和局限性高斯直角坐标系的优点是能够通过简单的数学计算得到点的位置、距离和方向，适用于各种几何计算。

然而，由于坐标轴的选择和原点的位置没有统一标准，不同地区和不同学科可能会采用不同的高斯直角坐标系，导致坐标值不可通用。

总结与回顾：通过本文，我们了解了高斯直角坐标系的基本概念和构建方式。

高斯直角坐标系在数学和物理学中具有广泛的应用，尤其在测量学、地理学和地震学等领域涉及到位置、距离和方向的计算时被频繁使用。

我们还了解到高斯投影坐标系作为高斯直角坐标系的一种特殊形式，常被用于地图制作。

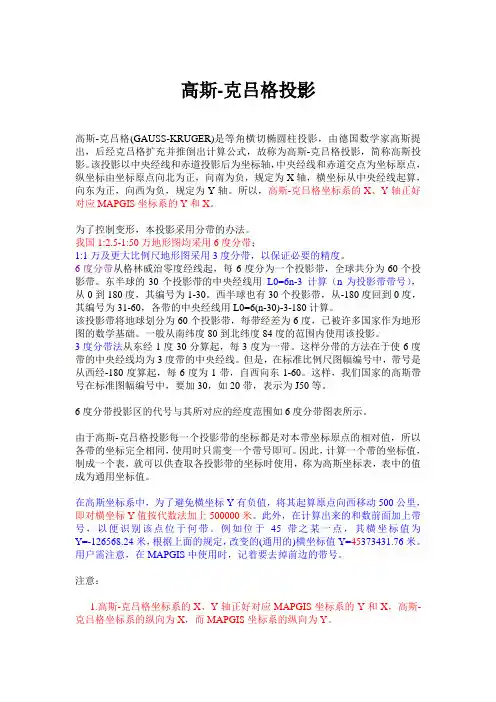

高斯-克吕格投影高斯-克吕格(GAUSS-KRUGER)是等角横切椭圆柱投影，由德国数学家高斯提出，后经克吕格扩充并推倒出计算公式，故称为高斯-克吕格投影，简称高斯投影。

该投影以中央经线和赤道投影后为坐标轴，中央经线和赤道交点为坐标原点，纵坐标由坐标原点向北为正，向南为负，规定为X轴，横坐标从中央经线起算，向东为正，向西为负，规定为Y轴。

所以，高斯-克吕格坐标系的X、Y轴正好对应MAPGIS坐标系的Y和X。

为了控制变形，本投影采用分带的办法。

我国1:2.5-1:50万地形图均采用6度分带；1:1万及更大比例尺地形图采用3度分带，以保证必要的精度。

6度分带从格林威治零度经线起，每6度分为一个投影带，全球共分为60个投影带。

东半球的30个投影带的中央经线用L0=6n-3 计算（n为投影带带号），从0到180度，其编号为1-30。

西半球也有30个投影带，从-180度回到0度，其编号为31-60，各带的中央经线用L0=6(n-30)-3-180计算。

该投影带将地球划分为60个投影带，每带经差为6度，已被许多国家作为地形图的数学基础。

一般从南纬度80到北纬度84度的范围内使用该投影。

3度分带法从东经1度30分算起，每3度为一带。

这样分带的方法在于使6度带的中央经线均为3度带的中央经线。

但是，在标准比例尺图幅编号中，带号是从西经-180度算起，每6度为1带，自西向东1-60。

这样，我们国家的高斯带号在标准图幅编号中，要加30，如20带，表示为J50等。

6度分带投影区的代号与其所对应的经度范围如6度分带图表所示。

由于高斯-克吕格投影每一个投影带的坐标都是对本带坐标原点的相对值，所以各带的坐标完全相同，使用时只需变一个带号即可。

因此，计算一个带的坐标值，制成一个表，就可以供查取各投影带的坐标时使用，称为高斯坐标表，表中的值成为通用坐标值。

在高斯坐标系中，为了避免横坐标Y有负值，将其起算原点向西移动500公里，即对横坐标Y值按代数法加上500000米。

高斯坐标即高斯-克吕格坐标系（1）高斯-克吕格投影性质高斯-克吕格(Gauss-Kruger)投影简称“高斯投影”，又名"等角横切椭圆柱投影”，地球椭球面和平面间正形投影的一种。

德国数学家、物理学家、天文学家高斯（Carl FriedrichGauss，1777一1855）于十九世纪二十年代拟定，后经德国大地测量学家克吕格（Johannes Kruger，1857～1928）于1912年对投影公式加以补充，故名。

该投影按照投影带中央子午线投影为直线且长度不变和赤道投影为直线的条件，确定函数的形式，从而得到高斯一克吕格投影公式。

投影后，除中央子午线和赤道为直线外，其他子午线均为对称于中央子午线的曲线。

设想用一个椭圆柱横切于椭球面上投影带的中央子午线，按上述投影条件，将中央子午线两侧一定经差范围内的椭球面正形投影于椭圆柱面。

将椭圆柱面沿过南北极的母线剪开展平，即为高斯投影平面。

取中央子午线与赤道交点的投影为原点，中央子午线的投影为纵坐标x轴，赤道的投影为横坐标y轴，构成高斯克吕格平面直角坐标系。

高斯-克吕格投影在长度和面积上变形很小，中央经线无变形，自中央经线向投影带边缘，变形逐渐增加，变形最大之处在投影带内赤道的两端。

由于其投影精度高，变形小，而且计算简便（各投影带坐标一致，只要算出一个带的数据，其他各带都能应用），因此在大比例尺地形图中应用，可以满足军事上各种需要，能在图上进行精确的量测计算。

（2）高斯-克吕格投影分带按一定经差将地球椭球面划分成若干投影带,这是高斯投影中限制长度变形的最有效方法。

分带时既要控制长度变形使其不大于测图误差，又要使带数不致过多以减少换带计算工作，据此原则将地球椭球面沿子午线划分成经差相等的瓜瓣形地带,以便分带投影。

通常按经差6度或3度分为六度带或三度带。

六度带自0度子午线起每隔经差6度自西向东分带，带号依次编为第1、2…60带。

三度带是在六度带的基础上分成的，它的中央子午线与六度带的中央子午线和分带子午线重合，即自1.5度子午线起每隔经差3度自西向东分带，带号依次编为三度带第1、2…120带。

高斯投影坐标系的使用方法与转换技巧【引言】高斯投影坐标系作为一种重要的地理坐标系统，在测绘、导航、地理信息系统等领域有着广泛的应用。

本文将介绍高斯投影坐标系的使用方法和转换技巧，帮助读者更好地理解和应用该坐标系统。

【1. 高斯投影坐标系简介】高斯投影坐标系是一种平面直角坐标系，由高斯投影公式和具体的投影带参数确定。

其优点在于较小的形变和高精度的计算结果。

在理论上，地球表面上的任意一点都可以通过高斯投影公式计算得到其在高斯投影平面坐标系中的坐标值。

【2. 高斯投影坐标系的使用方法】使用高斯投影坐标系，首先需要确定所选择的投影带及其对应的参数。

投影带可以根据地理位置的经度范围来确定，常见的有3度带和6度带。

确定投影带后，即可利用高斯投影公式将地理坐标转换为高斯投影坐标。

具体方法是根据地理坐标的经纬度值，使用高斯投影公式计算出对应的x和y坐标值。

【3. 高斯投影坐标系的转换技巧】在实际应用中，有时需要进行高斯投影坐标系与其他坐标系（如经纬度坐标系、UTM坐标系）之间的转换。

以下是一些常用的高斯投影坐标系转换技巧：(1) 高斯投影坐标系与经纬度坐标系转换：可以利用高斯投影反算公式，将高斯投影坐标转换为经纬度坐标。

反之，也可以利用正算公式，将经纬度坐标转换为高斯投影坐标。

(2) 高斯投影坐标系与UTM坐标系转换：UTM坐标系是一种基于横轴墨卡托投影的坐标系统，与高斯投影坐标系在数学上有一定相关性。

转换时，可以先将高斯投影坐标转换为经纬度坐标，再将经纬度坐标转换为UTM坐标。

(3) 高斯投影坐标系之间的转换：不同投影带之间的高斯投影坐标系转换主要涉及投影带参数的调整。

一般来说，可以利用投影带参数的差异，通过简单的数学运算实现高斯投影坐标系的转换。

【4. 高斯投影坐标系的应用案例】高斯投影坐标系的应用非常广泛。

以下是一些典型的应用案例：(1) 测绘工程：高斯投影坐标系可用于测绘工程中的地图绘制、边界划定、地理信息采集等方面。

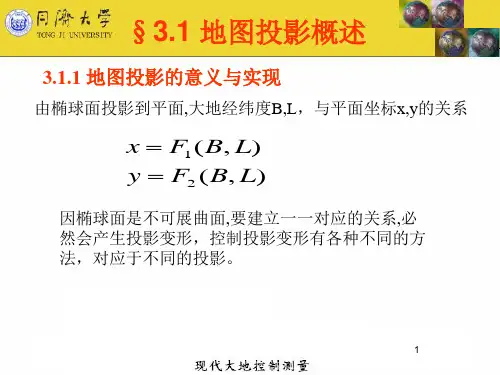

第三章高斯投影及高斯平面直角坐标系§3.1 地图投影概述3.1.1 地图投影的意义与实现由椭球面投影到平面,大地经纬度B,L,与平面坐标x,y的关系因椭球面是不可展曲面,要建立一一对应的关系,必然会产生投影变形,控制投影变形有各种不同的方法,对应于不同的投影.3.1.2 地图投影变形及其表述1,投影长度比,等量纬度及其表示式长度比:投影平面上微分长度与椭球面上相应微分长度之比.投影平面上微分长度:椭球面上微分长度:3.1.2 地图投影变形及其表述上式中q为等量纬度,计算公式为引入等量纬度后,使相同角度量的dq与dL所对应的椭球面上的弧长相同.3.1.2 地图投影变形及其表述上式中q为等量纬度,计算公式为引入等量纬度后,使相同角度量的dq与dL所对应的椭球面上的弧长相同.上式中q为等量纬度,计算公式为引入等量纬度后,使相同角度量的dq与dL所对应的椭球面上的弧长相同.3.1.2 地图投影变形及其表述引入等量纬度后,投影公式为:求微分,得:其中:l = L - L03.1.2 地图投影变形及其表述根据微分几何,其第一基本形式为:其中:3.1.2 地图投影变形及其表述则,长度比公式为:将代入上式,得:3.1.2 地图投影变形及其表述当A=0°或180 °,得经线方向长度比:当A = 90°或270 °,得纬线方向长度比:要使长度比与方向无关,只要:F = 0, E = G,则长度比可表示为:3.1.2 地图投影变形及其表述长度比与1之差,称为长度变形,即:vm>0,投影后长度变大,反之,投影后长度变短.2,主方向和变形椭圆主方向:在椭球面上正交的两个方向投影到平面上后仍然正交,则这两个方向称为主方向.性质:主方向投影后具有最大和最小尺度比.对照第一基本形式,得:且:3.1.2 地图投影变形及其表述代入长度比公式,得:若使:使长度比为极值的方向:由三角公式得:3.1.2 地图投影变形及其表述由此得,长度比极值为:将三角展开式代入得:因此,最大长度比a与最小长度比b可表示为:3.1.2 地图投影变形及其表述不难得出下列关系:3.1.2 地图投影变形及其表述若对应于最大和最小长度比方向在椭球面上为x轴和y轴方向,在投影面上为x1和y1方向,则有:椭球面上投影面上3.1.2 地图投影变形及其表述3,方向变形与角度变形某方向(以主方向起始) 投影后为1,则有:由三角公式,得:显然,当+ 1 = 90°或270 °时,方向变形最大3.1.2 地图投影变形及其表述若与1表示最大变形方向,则最大变形量可表示为:顾及:解得最大变形方向为:3.1.2 地图投影变形及其表述两方向, 所夹角的变形称为角度变形,用表示.即:显然,当+ 1 = 90°, + 1 = 270 °或+ 1 = 270°, + 1 = 90 °时,角度变形最大,最大角度变形可表示为:3.1.2 地图投影变形及其表述4,面积比与面积变形椭球面上单位圆面积为,投影后的面积为ab,则面积变形为:3.1.3 地图投影的分类1,按投影变形的性质分类(1). 等面积投影a b = 1(2). 等角投影a = b(3). 等距离投影某一方向的长度比为1.3.1.3 地图投影的分类2,按采用的投影面和投影方式分类(1). 方位投影投影面与椭球面相切,切点为投影中心,按一定条件将椭球面上的物投影到平面上.3.1.3 地图投影的分类(2). 正轴或斜,横轴圆柱投影正轴圆柱投影:投影圆柱面与某纬线相切(切圆柱投影),或相割(割圆柱投影)切圆柱投影:投影圆柱面与赤道相切,纬线投影成一组平行直线,经线投影成与纬线正交的另一组平行直线.割圆柱投影:投影圆柱面与两条对称纬线相割,纬线投影成一组平行直线,经线投影成与纬线正交的另一组平行直线.3.1.3 地图投影的分类横轴圆柱投影:投影圆柱面与某经线相切.斜轴圆柱投影:用于小比例尺投影,将地球视为圆球,投影圆柱体斜切于圆球进行投影.(3). 圆锥投影:圆锥面与椭球面相切或相割,将椭球面上物投影到圆锥面上,展开圆锥面得投影平面.根据圆锥顶点位置不同,分正圆锥投影,斜圆锥投影.3.1.3 地图投影的分类习题1. 给出等量纬度的定义,引入等量纬度有何作用.2. 投影变形与长度无关时应满足哪些条件并给出证明.3. 变形主方向有什么性质4. 最大方向变形与最大角度变形的方向满足什么条件5. 地图投影按变形性质分哪几类按投影方式分哪几类§3.2 正形投影与高斯-克吕格投影3.2.1 正形投影的概念和投影方程长度比与方位角无关的投影称为正形投影,必须满足条件E = G, F = 0,即:由第二式解得:13.2.1 正形投影的概念和投影方程代入第一式,得:考虑到导数的方向,开方根得:再代入式,得:1233.2.1 正形投影的概念和投影方程2, 式称为Kauchi-Rimann方程,满足该方程的复变函数为解析函数,可展开成幂级数,即有:3其反函数也是复变函数,可以写成:3.2.2 高斯-克吕格投影的条件和性质高斯-克吕格投影的条件:1. 是正形投影2. 中央子午线不变形3.2.2 高斯-克吕格投影的条件和性质高斯投影的性质:1. 投影后角度不变2. 长度比与点位有关,与方向无关3. 离中央子午线越远变形越大为控制投影后的长度变形,采用分带投影的方法.常用3度带或6度带分带,城市或工程控制网坐标可采用不按3度带中央子午线的任意带.3.2.2 高斯-克吕格投影的条件和性质3.2.2 高斯-克吕格投影的条件和性质中央子午线在平面上的投影是x 轴,赤道的投影是y 轴,其交点是坐标原点.x 坐标是点至赤道的垂直距离;y 坐标是点至中央子午线的垂直距离,有正负.为了避免y 坐标出现负值,其名义坐标加上500 公里.为了区分不同投影带中的点,在点的Y坐标值上加带号N所以点的横坐标的名义值为y = N 1000000+500000+y§3.3 高斯投影坐标正算和反算公式3.2.1 高斯投影正算公式赤道因正形投影的导数与方向无关,将投影点坐标在H点展开,得:3.3.1 高斯投影正算公式因此,高斯投影级数展开式可表示为:其各阶导数为:3.3.1 高斯投影正算公式将导数代入展开式,虚实分开后,得到高斯投影正算公式如下:3.3.1 高斯投影正算公式为便于编程计算,可将正算公式改写成如下形式:3.3.2 高斯投影反算公式在中央子午线投影成的x轴上取点Xf = x,该点称为底点,用子午弧长反算公式求得底点的纬度Bf 和相应的等量纬度qf ,以底点为展开点进行级数展开,得:3.3.2 高斯投影反算公式相应的各阶导数为:3.3.2 高斯投影反算公式代入级数展开式,虚实分开得:43.3.2 高斯投影反算公式将大地纬度展开成等量纬度的级数式其中:53.3.2 高斯投影反算公式由式,得:4代入式,得:53.3.2 高斯投影反算公式将各系数代入上式,得纬度B 的反算公式:3.3.2 高斯投影反算公式为便于编程计算,可将反算公式改写成如下形式:3.3.2 高斯投影反算公式利用高斯投影的正反算公式,亦可进行不同投影带坐标的换带计算.其计算步骤如下:1. 根据高斯投影坐标x, y,反算得纬度B和经度差l;2. 由中央子午线的经度L0, 求得经度L = L0 +l;3. 根据换带后新的中央子午线经度L0' ,计算相应的经差:4. 由高斯投影正算,求得新的高斯投影坐标x',y'.习题1. 高斯投影的条件是什么2. 简述高斯投影投影正算公式的推导;3. 已知某点的坐标:B = 29 04 05.3373L = 121 10 33.2012计算:1). 该点的3 带和6 带带号;2). 该点的3 带高斯投影坐标并反算检核;§3.4 平面子午线收敛角和长度比3.4.1 平面子午线收敛角的计算公式平行圈子午线沿平行圈纬度不变,求微分得:3.4.1 平面子午线收敛角的计算公式对高斯投影公式求偏导数,得:3.4.1 平面子午线收敛角的计算公式代入上式,得:将展开成tg 的级数,得:3.4.1 平面子午线收敛角的计算公式由此可见, 是经差的奇函数,在x 轴为对称轴,东侧为正,西侧为负. 子午线收敛角在赤道为0,在两极等于经差l,其余点上均小于经差l .3.4.1 平面子午线收敛角的计算公式子午线收敛角也可以表示成高斯平面坐标的级数展开式.平行圈L =常数L+dl = 常数P点沿与y轴平行方问微分变动到P 点,子午线收敛角可表示为:沿y坐标的微分,得:3.4.1 平面子午线收敛角的计算公式代入子午线收敛角公式,得:由高斯投影反算公式求出偏导数,得:3.4.1 平面子午线收敛角的计算公式代入上式子午线收敛角计算公式,得:将展开成tg 的级数,得:3.4.2 长度比计算公式由高斯投影长度比的定义式,得:将前面的偏导数代入上式,得:开方后得出以大地坐标表示的长度比公式:3.4.2 长度比计算公式为给出由高斯投影坐标表示的长度比公式,反解高斯投影的y 坐标正算公式,得:对上式求平方和四次方,得:3.4.2 长度比计算公式代入用大地坐标表示的长度比公式,得:顾及:代入上式,得:可见,长度比是y坐标的偶函数,且只与y坐标有关.§3.5 高斯投影距离与方向改化以及坐标方位角3.5.1 高斯投影的距离改化椭球面上的大地线投影到高斯平面上为曲线,与平面上两点相连的直线相比, 其微分线段间的差异极小,可表示为:其中:3.5.1 高斯投影的距离改化此弧线与直线间的最大偏角即为方向投影改化,本为二次小项,故此相对长度差异仅为4次项,相对于距离测量的最高精度亦可忽略,因此可认为:用辛卜生公式数值积分得:3.5.1 高斯投影的距离改化将长度比公式代入上式,得:3.5.1 高斯投影的距离改化距离改化S可表示为:其中:在城市及工程应用中测边离中央子午线不会超过45公里,则距离改化公式可进一步简化为:3.5.2 高斯投影方向改化1,高斯投影曲线的形状高斯投影曲线的形状向x 轴弯曲,并向两极收敛.3.5.2 高斯投影方向改化2,高斯投影方向改化保角投影前后角度相同,即:3.5.2 高斯投影方向改化将球面角超计算公式代入上式,得:因方向值顺时针方向增加,考虑其正负号后,方向改化公式可表示如下: 上式具有0.1 的计算精度,适用于三,四等控制网的方向改化计算.改化公式中的曲率半径可足够近似地取6370km3.5.3 坐标方位角和大地方位角的关系式A12T12习题1. 已知某点的坐标:B = 29 04 05.3373L = 121 10 33.2012计算:1). 该点的3 带高斯投影后的中央子午线收敛角;2). 该点的3 带高斯投影的长度比.2. 已知起始点坐标:x3 = 3239387.624 my3 = 40446822.368m起始平面方位角T31=192 37 08.51 ,距离S31=7619.245m,各方向观测值如下:1~3:0 00 00.00 2~3:0 00 00.00 3~1: 0 00 00.001~2:257 17 47.71 2~1:39 51 12.50 3~2:37 26 36.65将上述边长和方向归算到高斯平面上.312§3.6 通用横轴墨卡托投影3.6.1 墨卡托投影墨卡托投影为等角割圆柱投影,圆柱与椭球面相割于B0的两条纬线,投影后不变形.特性:等角航线在投影平面上为直线.因此,该投影便于在航海中应用.3.6.2 通用横轴墨卡托投影简称为UTM,与高斯投影相比,仅仅是中央子午线的尺度比为0.9996,其投影公式如下:3.6.2 通用横轴墨卡托投影长度比和子午线收敛角计算公式.3.6.2 通用横轴墨卡托投影通用横轴墨卡托投影的反算步骤:1. 先由通用横轴墨卡托投影坐标计算高斯投影坐标;2. 再利用高斯投影反算公式,计算大地纬度和经度.3.6.2 通用横轴墨卡托投影与高斯投影的比较§3.7 局部区域中的高斯投影及其相应的区域性椭球局部区域中常采用地方独立坐标系,其高斯坐标以往并非由经纬度求得,而是直接将边长投影到边长归算的高程基准面(投影面), 再选定过测区中心附近的坐标纵轴,计算高斯投影边长和方向改正,在平面上由起始点坐标,起始方位角来平差计算各控制点坐标.§3.7 局部区域中的高斯投影及其相应的区域性椭球地方独立坐标系的参数:1. 投影面:一般采用区域的平均高程面;2. 中央子午线的经度或位置:一般取用过区域中心附近一控制点的经度,或采用整分或整度的经度.3. 起始坐标,起始方位角,起始边长.§3.7 局部区域中的高斯投影及相应的区域性椭球城市及工程控制网采用地方独立坐标系,边长的投影面是区域的边长归算的高程基准面而并不是国家参考椭球面.其高斯坐标所对应的椭球面应是与投影面相接近的区域性椭球面,而不是国家参考椭球面.习题1. 已知某点的坐标:B = 29 04 05.3373L = 121 10 33.2012计算:1). 该点的3 带UTM投影坐标;2). 该点UTM投影的长度变形.。
