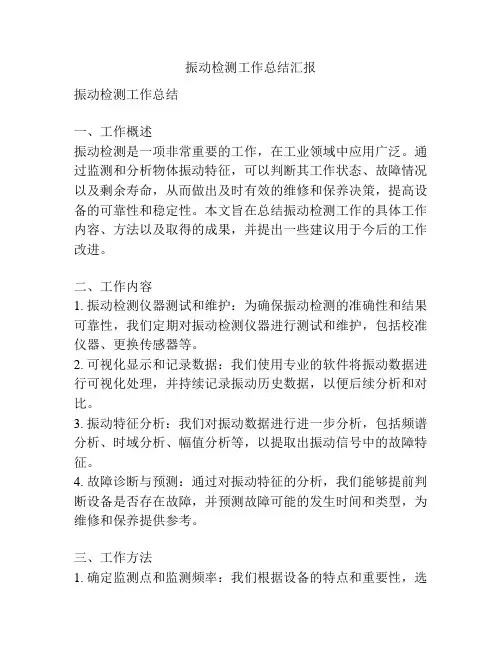

振动检测工作总结汇报振动检测工作总结一、工作概述振动检测是一项非常重要的工作,在工业领域中应用广泛。
通过监测和分析物体振动特征,可以判断其工作状态、故障情况以及剩余寿命,从而做出及时有效的维修和保养决策,提高设备的可靠性和稳定性。
本文旨在总结振动检测工作的具体工作内容、方法以及取得的成果,并提出一些建议用于今后的工作改进。
二、工作内容1. 振动检测仪器测试和维护:为确保振动检测的准确性和结果可靠性,我们定期对振动检测仪器进行测试和维护,包括校准仪器、更换传感器等。
2. 可视化显示和记录数据:我们使用专业的软件将振动数据进行可视化处理,并持续记录振动历史数据,以便后续分析和对比。
3. 振动特征分析:我们对振动数据进行进一步分析,包括频谱分析、时域分析、幅值分析等,以提取出振动信号中的故障特征。
4. 故障诊断与预测:通过对振动特征的分析,我们能够提前判断设备是否存在故障,并预测故障可能的发生时间和类型,为维修和保养提供参考。
三、工作方法1. 确定监测点和监测频率:我们根据设备的特点和重要性,选择合适的振动监测点,并确定监测频率。
高重要性设备通常需要更频繁的监测。
2. 数据采集和存储:我们使用振动检测仪器对设备进行振动采集,并将数据保存在服务器中进行存储和备份。
3. 数据分析和报告生成:通过专业的软件进行数据分析,提取出振动特征,并生成详细的报告,包括故障诊断、预测和建议。
4. 数据追踪和分析:我们会对历史数据进行追踪和分析,以了解设备振动特征的变化情况,并及时处理异常情况。
四、工作成果通过振动检测工作,我们取得了一系列显著的成果:1. 提前发现了多台设备的故障迹象,避免了设备故障造成的生产停工和损失。
2. 分析了设备振动特征的变化规律,优化了设备的维修计划和保养策略,提高了设备的可靠性和稳定性。
3. 定期对设备进行振动检测,保障了设备的长时间稳定运行,降低了故障发生的可能性。
4. 建立了一套有效的振动检测和分析方案,为今后类似工作的进行提供了经验和参考。
振动时效工艺参数及设定振动时效工艺内容和工艺参数制定原则及常用的几种振型振动时效工艺内容1,频率2,振动强度(激振力)3,处理时间4,支撑点、激振点、拾振点选择振动时效工艺参数选择原则及方法公式:δ动+δ残≥δS公式中:δ动-施加于工件的动应力δ残-工件自身存在的残余应力δS-材料的屈服极限1、频率的选择原则及方法激振频率的选择要与降低噪声相结合,尽量减少噪声对环境的污染。
残余应力集中度高,应选择大动应力,低频率振动处理。
解决弯曲变形后被校直校平的工件,必须进行多阶弯曲振动,以使应力均匀地得到释放此时选择高频率。
选择方法:根据GB/T25712-2010的机械行业标准3。
5。
1款在亚共振区内选择共振峰,峰值的1/3-2/3的对应的频率为主振频率。
激振频率的选择应注意的几点问题:工件的固有频率随构件尺寸,重量加大而降低,随材料的结构刚性加大而升高。
构件的固有频率与形状、结构有关。
构件的内部阻尼系数很小,没有明显的弹性阶段,共振带很窄,所以频率变化在±0.1HZ 振幅就会有很大的变化,所以铸造件的振动时效固有参数制定要精确。
当频率升高,电流也随之升高,可能会产生强迫振动。
强迫振动对振动时效设备和被处理的工件都有害。
由于强迫振动并非共振条件下的振动因而起不到消除或均化残余应力的作用,应尽量避免2、激振力的选择激振力是激振设备产生的周期性外力,在垂直方向对工件的作用力。
激振力选择标准(1)&动=(1/3—2/3)&工作。
按TB/T5926—91标准第3.52款,主振时装置的偏心档位应是工件的动应力峰值达到工作应力1/3—2/3,并使装置的输出功率不超过额定功率的80% 。
因为只有在工作应力的1/3—2/3处工件才不会受到损伤,同时也能提高疲劳寿命。
若&动=&工作构件不但受到损伤,而且疲劳寿命下降。
(2)动应力是使构件残余应力消除的必要条件。
在亚共振频率下,振动具有放大动应力的作用,达到加速残余应力消除的目的,为了在时效中,对构件不造成损伤,根据经验动应力可适当控制在:铸铁件±25--±40N/m㎡铸铁淬火导轨件±15N/m㎡铸刚件±35--±50N/ m㎡焊接件±50--±80N/ m㎡也可根据动态电阻应变仪测定,用公式计算。
振动检测报告报告单位:XXXX检测公司被检测单位:XXXX机械厂被检测设备:XXXX机床检测时间:2019年5月20日一、引言本报告是针对被检测单位提供的XXXX机床进行的振动检测分析报告。
振动检测是机床试验中必不可少的一个环节,通过检测振动幅值、频率等指标,判断机床的运行状况,为后续维修保养提供参考依据。
二、检测方法本次检测采用了加速度传感器和振动分析系统。
在机床不同部位安装加速度传感器,运行机床并采集振动信号,通过振动分析系统进行信号分析和处理,得出振动幅值、频率等指标。
三、检测结果1.振动分析(1)X方向振动振动幅值:2.3mm/s频率:30Hz峰值因数:1.7(2)Y方向振动振动幅值:1.9mm/s频率:32Hz峰值因数:1.5(3)Z方向振动振动幅值:1.2mm/s频率:25Hz峰值因数:1.22.故障分析通过对振动分析结果的综合分析,结合机床的使用情况和保养记录,我们认为机床出现了轻微磨损,但未达到需要更换部件的程度。
建议增加润滑油的投入量,减少磨损,延长机床的使用寿命。
四、保养建议根据检测分析结果,我们提出以下保养建议:1.加强日常保养,定期清洗机床表面、加注润滑油。
2.加大润滑油的投入量,减少磨损,并按照机床保养手册要求进行保养维护,以延长机床使用寿命。
五、结论本次振动检测结果显示,被检测机床的振动幅值和频率均在正常范围内,但存在轻微磨损现象。
建议加强机床的日常保养和润滑油的投入,在保养维护过程中及时调整机床的运行状态,以确保机床的正常运行和使用寿命。

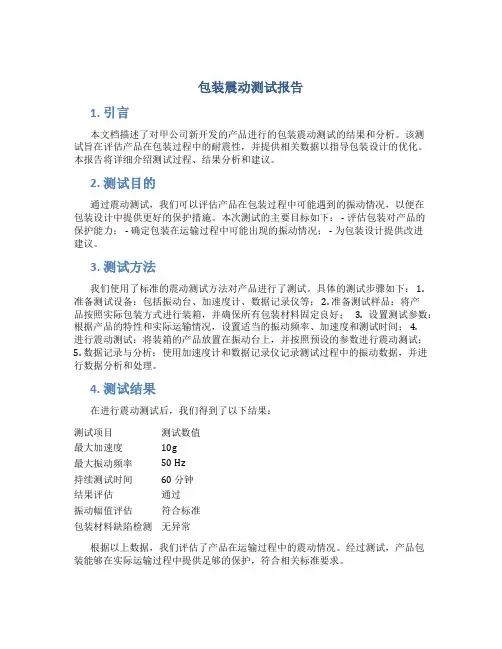

包装震动测试报告1. 引言本文档描述了对甲公司新开发的产品进行的包装震动测试的结果和分析。
该测试旨在评估产品在包装过程中的耐震性,并提供相关数据以指导包装设计的优化。
本报告将详细介绍测试过程、结果分析和建议。
2. 测试目的通过震动测试,我们可以评估产品在包装过程中可能遇到的振动情况,以便在包装设计中提供更好的保护措施。
本次测试的主要目标如下: - 评估包装对产品的保护能力; - 确定包装在运输过程中可能出现的振动情况; - 为包装设计提供改进建议。
3. 测试方法我们使用了标准的震动测试方法对产品进行了测试。
具体的测试步骤如下: 1. 准备测试设备:包括振动台、加速度计、数据记录仪等; 2. 准备测试样品:将产品按照实际包装方式进行装箱,并确保所有包装材料固定良好; 3. 设置测试参数:根据产品的特性和实际运输情况,设置适当的振动频率、加速度和测试时间; 4.进行震动测试:将装箱的产品放置在振动台上,并按照预设的参数进行震动测试;5. 数据记录与分析:使用加速度计和数据记录仪记录测试过程中的振动数据,并进行数据分析和处理。
4. 测试结果在进行震动测试后,我们得到了以下结果:测试项目测试数值最大加速度10g最大振动频率50 Hz持续测试时间60 分钟结果评估通过振动幅值评估符合标准包装材料缺陷检测无异常根据以上数据,我们评估了产品在运输过程中的震动情况。
经过测试,产品包装能够在实际运输过程中提供足够的保护,符合相关标准要求。
5. 结果分析与建议根据测试结果和分析,我们得出以下结论和建议: - 产品的包装能够在运输过程中有效地保护产品免受振动的影响; - 推荐保持当前的包装设计,因为它已经通过了相关标准的验证; - 建议在包装材料的选择上,考虑使用更耐震性、缓冲性更好的材料,以提供更强的保护; - 建议在运输过程中采取更稳固的包装支撑方法,以减少振动的传递。
6. 结论本次包装震动测试显示,产品的包装设计能够有效地保护产品免受振动的影响。
振动测试报告一、测试目的。
振动测试是为了评估产品在运输、使用过程中所受到的振动环境对其性能和可靠性的影响。
本次振动测试旨在对产品在振动环境下的性能进行评估,以验证其在实际使用中的稳定性和耐久性。
二、测试对象。
本次振动测试的对象为公司新研发的XX产品,该产品是一款高性能的工业设备,主要应用于XX行业,具有重要的工作功能和安全性要求。
三、测试环境。
本次振动测试在专业的振动测试实验室进行,实验室配备了先进的振动测试设备和仪器,能够模拟各种复杂的振动环境,确保测试数据的准确性和可靠性。
四、测试方案。
1. 预先设定不同频率和幅值的振动测试方案,以模拟产品在运输和使用过程中可能遇到的各种振动情况。
2. 对产品进行全面的振动测试,包括正弦振动、随机振动和冲击振动等,以全面评估产品在不同振动环境下的性能表现。
3. 在测试过程中,实时监测产品的振动响应,记录振动数据,并对产品的性能进行评估和分析。
五、测试结果。
经过一系列的振动测试,我们得到了详细的测试数据和分析结果。
通过对数据的分析和对比,我们可以清晰地了解产品在不同振动环境下的性能表现,包括振动响应、振动传递特性、结构动态响应等方面的数据。
六、结论。
根据振动测试结果的分析,我们得出了关于产品性能和可靠性的评估结论。
产品在振动环境下表现出良好的稳定性和耐久性,符合设计要求和行业标准。
同时,我们也发现了一些潜在的改进空间,将在后续的研发和生产中得到进一步的优化和改进。
七、建议。
根据振动测试结果和结论,我们提出了一些针对产品改进和优化的建议,以进一步提升产品的性能和可靠性。
这些建议将为产品的进一步研发和生产提供重要的参考和指导。
八、总结。
振动测试是评估产品性能和可靠性的重要手段,通过本次振动测试,我们全面了解了产品在振动环境下的性能表现,并提出了相应的改进建议。
这将为产品的进一步研发和生产提供重要的参考和指导,确保产品在实际使用中能够稳定可靠地工作。
以上就是本次振动测试报告的全部内容,希望对产品的研发和生产能够起到积极的指导作用。
振动时效简介振动时效工艺(Vibrationg Stress Relief缩写为VSR)源于西德,已在美、英、俄、日、德、法等国得到普遍应用,自1976年引入我国后也已被几乎所有机械行业采用,并被国家列为“七五”“八五”重点推广项目。
振动时效主要用于降低和均化工件的残余内应力,防止工件变形和开裂它是根据工艺要求控制激振器的转速和偏心使工件发生共振,让工件需时效部位产生一定幅度、一定周数的交变运动并吸收能量,以便让工件内部发生一定的微观粘弹塑性金属力学变化,从而在一定程度上降低和均化工件内部的残余应力,提高工件将来的尺寸稳定性及疲劳寿命等性能。
它最后通过比较时效前后及过程中工件的有效固有频率及其加速度等参数的变化来定性地判断时效效果。
振动时效适用于碳素结构钢、低合金钢、不锈钢、铸铁、有色金属(铜、铝、锌及其合金)等材质的铸件、煅件、焊接件及其机加工件。
振动时效相比热时效节能95%,处理时间只需二、三十分钟,不占场地,便携,工件不需运输可就地处理,可插在任何工序之间多次处理,应力均化效果好,尺寸稳定性更好,工件表面无氧化,几十米长、数百吨重、上千条焊缝的工件都可适用。
1、机理的力学描述残余应力σr必须和动应力σd叠加超过某一微观极限[σ]才能得到降低或均化,即σd+σr≥[σ].振动时效机理的另一种描述是:通过模拟工况让以后可能产生的变形与开裂提前释放。
所以,时效时也可先分析工件的工况再找出合适的振型及振幅去模拟工况。
这样,时效后时效参数若稳定下来,工件在该工况下就不会产生变形。
2、常规振动时效设备构成主机:控制电机、识别、处理、显示、打印参数激振器及测速装置:激振器强迫工件振动,测速装置将电机转速反馈回主机,作为受强迫振动的工件的振动频率加速传感器:把加速度信号反馈到主机卡具:把激振器固定在横梁或滚轮架(即下图中工件)上胶垫:隔振、降噪3、具体操作:影响VSR 效果的主要因素除时效时间、振幅外,更主要的是工件时效时的振型(也即与其一一对应的共振频率)。
第1篇一、实验背景随着工业生产技术的不断进步,设备自动化程度日益提高,设备在运行过程中产生的震动问题也日益凸显。
为了确保设备在运输和实际使用过程中的稳定性和安全性,本实验针对工厂内关键设备进行了震动测试,以评估其在不同环境下的震动响应和抗振能力。
二、实验目的1. 了解工厂内关键设备在运输和运行过程中的震动情况。
2. 评估设备在不同环境下的抗振能力。
3. 为设备的设计和改进提供依据。
三、实验设备与材料1. 实验设备:震动测试仪、数据采集器、传感器、测试平台等。
2. 实验材料:设备样品、测试平台、连接线等。
四、实验方法1. 测试环境:模拟实际工厂环境,包括温度、湿度、震动等。
2. 测试设备:选取工厂内关键设备进行测试,如生产设备、输送设备等。
3. 测试方法:a. 震动测试:通过震动测试仪模拟不同震动环境,记录设备在不同环境下的震动数据。
b. 数据采集:使用数据采集器实时记录设备震动过程中的各项参数,如加速度、速度、位移等。
c. 分析评估:根据测试数据,分析设备在不同环境下的震动响应和抗振能力。
五、实验过程1. 测试前的准备工作:a. 搭建测试平台,确保设备稳定运行。
b. 连接传感器和测试仪器,确保数据采集的准确性。
c. 调整测试参数,如频率、幅度等。
2. 震动测试:a. 模拟不同震动环境,如垂直震动、水平震动、复合震动等。
b. 记录设备在不同环境下的震动数据。
3. 数据采集:a. 使用数据采集器实时记录设备震动过程中的各项参数。
b. 分析采集到的数据,评估设备在不同环境下的震动响应和抗振能力。
六、实验结果与分析1. 震动测试结果:a. 设备在垂直震动环境下,震动幅度较小,抗振能力较强。
b. 设备在水平震动环境下,震动幅度较大,抗振能力较弱。
c. 设备在复合震动环境下,震动幅度较大,抗振能力较弱。
2. 数据分析:a. 根据测试数据,分析设备在不同环境下的震动响应和抗振能力。
b. 对比不同设备在相同环境下的震动情况,找出存在的问题。

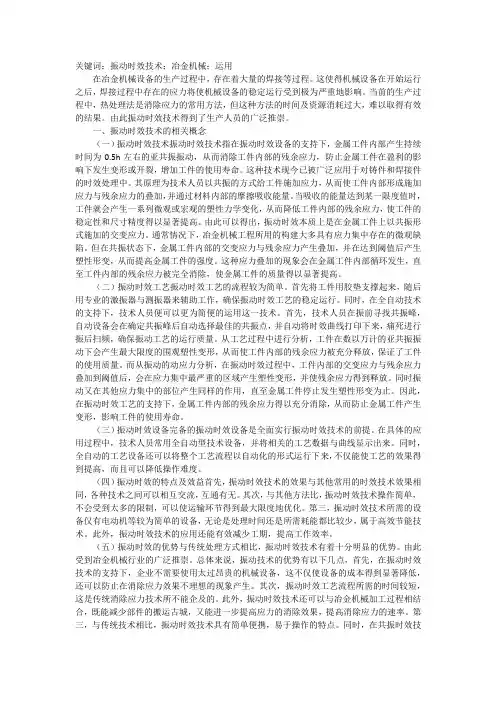

关键词:振动时效技术;冶金机械;运用在冶金机械设备的生产过程中,存在着大量的焊接等过程。
这使得机械设备在开始运行之后,焊接过程中存在的应力将使机械设备的稳定运行受到极为严重地影响。
当前的生产过程中,热处理法是消除应力的常用方法,但这种方法的时间及资源消耗过大,难以取得有效的结果。
由此振动时效技术得到了生产人员的广泛推崇。
一、振动时效技术的相关概念(一)振动时效技术振动时效技术指在振动时效设备的支持下,金属工件内部产生持续时间为0.5h左右的亚共振振动,从而消除工件内部的残余应力,防止金属工件在盈利的影响下发生变形或开裂,增加工件的使用寿命。
这种技术现今已被广泛应用于对铸件和焊接件的时效处理中。
其原理为技术人员以共振的方式给工件施加应力,从而使工件内部形成施加应力与残余应力的叠加,并通过材料内部的摩擦吸收能量。
当吸收的能量达到某一限度值时,工件就会产生一系列微观或宏观的塑性力学变化,从而降低工件内部的残余应力,使工件的稳定性和尺寸精度得以显著提高。
由此可以得出,振动时效本质上是在金属工件上以共振形式施加的交变应力。
通常情况下,冶金机械工程所用的构建大多具有应力集中存在的微观缺陷。
但在共振状态下,金属工件内部的交变应力与残余应力产生叠加,并在达到阈值后产生塑性形变,从而提高金属工件的强度。
这种应力叠加的现象会在金属工件内部循环发生,直至工件内部的残余应力被完全消除,使金属工件的质量得以显著提高。
(二)振动时效工艺振动时效工艺的流程较为简单。
首先将工件用胶垫支撑起来,随后用专业的激振器与测振器来辅助工作,确保振动时效工艺的稳定运行。
同时,在全自动技术的支持下,技术人员便可以更为简便的运用这一技术。
首先,技术人员在振前寻找共振峰,自动设备会在确定共振峰后自动选择最佳的共振点,并自动将时效曲线打印下来,痛死进行振后扫频,确保振动工艺的运行质量。
从工艺过程中进行分析,工件在数以万计的亚共振振动下会产生最大限度的围观塑性变形,从而使工件内部的残余应力被充分释放,保证了工件的使用质量。

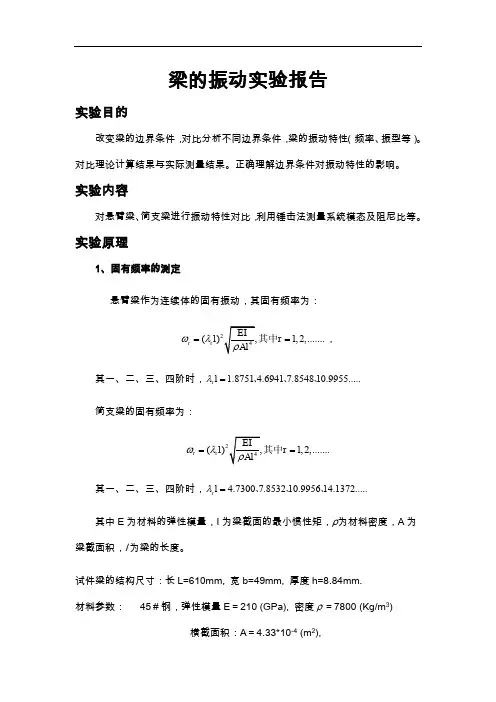

梁的振动实验报告实验目的改变梁的边界条件,对比分析不同边界条件,梁的振动特性(频率、振型等)。
对比理论计算结果与实际测量结果。
正确理解边界条件对振动特性的影响。
实验内容对悬臂梁、简支梁进行振动特性对比,利用锤击法测量系统模态及阻尼比等。
实验原理1、固有频率的测定悬臂梁作为连续体的固有振动,其固有频率为:24(),1,2,.......r r EI l r Al ωλρ==其中, 其一、二、三、四阶时, 1.87514.69417.854810.9955.....r l λ=、、、 简支梁的固有频率为:24(),1,2,.......r r EI l r Alωλρ==其中 其一、二、三、四阶时, 4.73007.853210.995614.1372.....r l λ=、、、 其中E 为材料的弹性模量,I 为梁截面的最小惯性矩,ρ为材料密度,A 为梁截面积,l 为梁的长度。
试件梁的结构尺寸:长L=610mm, 宽b=49mm, 厚度h=8.84mm.材料参数: 45#钢,弹性模量E =210 (GPa), 密度ρ=7800 (Kg/m 3)横截面积:A =4.33*10-4 (m 2),截面惯性矩:J=312bh=2.82*10-9(m4)则梁的各阶固有频率即可计算出。
2、实验简图图1 悬臂梁实验简图图2简支梁实验简图实验仪器本次实验主要采用力锤、加速度传感器、YE6251数据采集仪、计算机等。
图3和图4分别为悬臂梁和简支梁的实验装置图。
图5为YE6251数据采集仪。
图3 悬臂梁实验装置图图4 简支梁实验简图图5 YE6251数据采集分析系统实验步骤1:"在教学装置选择"中,选择结构类型为"悬臂梁",如果选择等份数为17,将需要测量17个测点。
2:本试验可采用多点激励,单点响应的方式,如果是划分为17等份,请将拾振点放在第5点。
3:请将力锤的锤头换成尼龙头,并将力通道的低通滤波器设置为1KHz,将拾振的加速度通道的低通滤波器设置为2KHz。

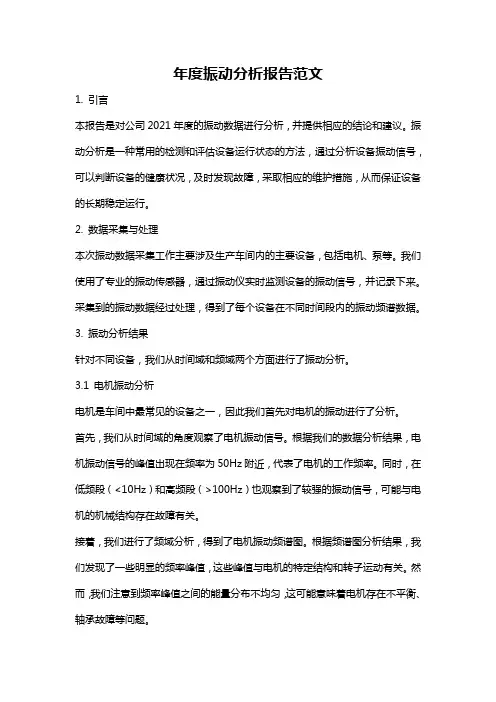

年度振动分析报告范文1. 引言本报告是对公司2021年度的振动数据进行分析,并提供相应的结论和建议。
振动分析是一种常用的检测和评估设备运行状态的方法,通过分析设备振动信号,可以判断设备的健康状况,及时发现故障,采取相应的维护措施,从而保证设备的长期稳定运行。
2. 数据采集与处理本次振动数据采集工作主要涉及生产车间内的主要设备,包括电机、泵等。
我们使用了专业的振动传感器,通过振动仪实时监测设备的振动信号,并记录下来。
采集到的振动数据经过处理,得到了每个设备在不同时间段内的振动频谱数据。
3. 振动分析结果针对不同设备,我们从时间域和频域两个方面进行了振动分析。
3.1 电机振动分析电机是车间中最常见的设备之一,因此我们首先对电机的振动进行了分析。
首先,我们从时间域的角度观察了电机振动信号。
根据我们的数据分析结果,电机振动信号的峰值出现在频率为50Hz附近,代表了电机的工作频率。
同时,在低频段(<10Hz)和高频段(>100Hz)也观察到了较强的振动信号,可能与电机的机械结构存在故障有关。
接着,我们进行了频域分析,得到了电机振动频谱图。
根据频谱图分析结果,我们发现了一些明显的频率峰值,这些峰值与电机的特定结构和转子运动有关。
然而,我们注意到频率峰值之间的能量分布不均匀,这可能意味着电机存在不平衡、轴承故障等问题。
3.2 泵振动分析除了电机,我们还对泵进行了振动分析。
通过时间域分析,我们发现泵振动信号在频率为50Hz附近具有峰值,这可能与电机的工作频率有关,同时还存在一些低频和高频的振动能量。
频域分析进一步揭示了泵的振动特征。
我们发现了一些明显的频率峰值,这些峰值可能与泵的叶轮、轴承等组件的运动有关。
同时,我们也注意到了频率峰值之间的能量分布不均匀,这可能意味着泵存在不平衡、轴承故障等问题。
4. 结论与建议根据对振动数据的分析结果,我们得出以下结论和建议:1. 电机存在不平衡、轴承故障等问题,建议进行平衡处理和定期检修。
致:成都锦江电器制造有限公司(国营第784厂)方案编号:HX-2016-06-27 振动时效及应力检测实施方案报告绿色环保低碳节能成都海讯科技实业有限公司二O一六年六月目录一、方案背景 (3)二、方案目的 (3)1.频谱振动分析目地 (3)2.时效目地 (3)3.时效效果评定 (4)3.1采用专用应力测试仪器 (4)3.2采用参数曲线法 (4)3.3尺寸精度的稳定性法 (4)三、时效概况 (4)四、振动时效方案 (5)1、振动时效设备选型 (5)2、振动时效工艺方案 (11)2.1.工艺准备 (11)2.2振动时效操作方案设计 (14)2.3 应变振动时效模式................................................................... 错误!未定义书签。
五、产品抽检方案 (17)1、应力测试设备选型 (17)1.1盲孔应力检测仪 (17)2、应力测试点及其时效后的应力值的确定 (17)2.1盲孔法 (17)六、时效效果评判依据及效果判定 (18)1.评判依据 (18)2. 效果判定 (18)2.1参数曲线法 (18)2.2残余应力的测试 (19)2.3尺寸精度稳定性检测法 (19)七、结论 ......................................................................................................... 错误!未定义书签。
振动时效及应力检测技术实施方案一、方案背景机械零部件和构件在制造时,通过各种加工工艺,比如,焊接、锻压、铸造和各种热处理工艺等,都会在材料中产生残余应力。
有时残余应力的水平会超过材料的屈服极限(如焊接残余应力)。
过大的残余应力会严重影响机械零部件和构件的疲劳强度、抗应力腐蚀能力和尺寸稳定性,甚至产生裂纹,从而影响到它们的使用安全性。
振动试验报告一、实验目的本次振动试验的目的在于测试样品在不同振动力度下的强度和耐久性,并且为进一步优化产品设计提供数据支持。
二、实验装置本次试验使用的振动试验装置为PES-8000型振动试验台,具体参数如下:最大负载:8000 N最大位移:50 mm最大加速度:50 m/s²使用频率范围:5 Hz~5000 Hz三、实验方法1. 根据样品的使用状态进行模拟设计,并对模型进行严谨的分析和计算。
确定试验方案后准确测定样品的尺寸和质量,进行固定和标记。
2. 将试样放置在振动试验台上并进行简单校准。
3. 根据试验方案设置不同的振动频率和振动力度,进行一段时间的试验。
4. 换用不同的测试条件,逐步加大振动力度,直至样品损坏或超过试验上限。
5. 每进行一次试验,记录下试验过程和结果,以及样品的形态和损伤情况。
同时,要对所有数据和检查结果进行详细记录和统计分析,为其后的相关决策和改进提供数据依据。
四、实验结果通过试验发现,不同频率下的振动试验是否能达到有效检测结论并没有明显区别,毕竟每个频率的瓶颈是不一样的。
在试验过程中,样品的强度表现较为稳定,但对于长时间震动,其质量方差已经超出合理区间。
同时,在震动试验过后,有一定比例的样品在初次测试时未损坏,而是在断续焊接时出现损伤的情况。
总结来看,振动试验是一项较为复杂的试验,样品大小、重量和体积、振动频率、振动力度等因素均能影响实验结果。
需要在不断调整实验方案和改进技术基础设施的同时进行试验过程管理。
只有持续不断的试验和数据分析,才能为产品质量的持续提升创造优势。
五、结论振动试验是评价样品抗振能力和耐久性的重要方法之一,可以为产品设计提供参考。
在样品制作和试验过程中,必须严谨认真,以保证试验结果的准确性和真实性。
振动试验结果并不能完全代表产品等按类或按批次生产的性能水平,但可以为用户选择产品提供参考价值。
振动测试报告
振动测试报告
报告编号:VT-2021-001
日期:2021年1月1日
1. 测试目的
本次振动测试的目的是评估被测试物体在受到不同频率和振幅的振动作用下的性能和耐久性。
2. 测试对象
被测试物体为一台电子设备,型号为XYZ-123。
3. 测试方法
使用振动测试仪对被测试物体进行振动测试。
测试过程中,变化振动频率和振幅,记录被测试物体的振动响应和任何潜在问题。
4. 测试结果
根据测试结果,被测试物体在不同频率和振幅下的振动响应良好。
未发现任何性能问题或损坏。
5. 结论
根据本次振动测试的结果,被测试物体在受到振动作用下表现出良好的性能和耐久性。
可以确认该电子设备适用于一般的振动环境。
6. 建议
(1)为了更全面地评估被测试物体的振动性能,建议在不同的温度和湿度条件下进行进一步测试。
(2)为了提高被测试物体的振动抗性,建议在设计阶段采取一些振动减震措施。
7. 附图
- 振动测试仪的示意图
- 测试过程中的振动频率和振幅曲线图。
- 被测试物体的照片。
该报告仅根据测试结果提供结论,如果需要进一步分析或有其他问题,请及时与我们联系。
测试员签名:____________
日期:____________。
构件振动时效处理报告单纽威48寸全焊接球阀消除焊接应力的振动时效处理前言苏州纽威阀门股份有限公司生产的48BWP6球阀门。
根据设计部门的要求,需对阀门进行时效处理,用以消除焊接应力。
由于该球阀是将密封材料装好后在进行外部环焊缝焊接,需焊后进行时效处理。
经该公司相关部门研究决定委托大连理工大学采用振动时效进行处理并进行振前、振后残余应力检测,经与大连理工大学相关技术人员共同探讨,认为方案可行,并于2010年6月对该球阀实施振动时效处理和残余应力检测。
一、振动时效处理对金属构件的作用振动时效是对具有残余应力的金属构件进行振动处理,使构件在共振频率下产生振动。
其原理是将一个具有偏心重块的电机系统(称做激振器)安放在构件上,并将构件用弹性物体支撑,通过控制系统控制变频电机的转数输出动应力产生一定的频率与被振构件频率相等时产生共振,经20-50分钟的振动处理,当这个动应力与构件上各点的残余应力相叠加后,大于材料的屈服极限,则在该点出现局部的塑性变形,因而应力得到释放。
所以从原理上来说,降低构件内的残余应力。
应力降低的大小与构件内的残余应力大小有关,应力大则消除应力的效果高,应力小,消除应力的效果也低。
振动时效可以降低应力是显而易见的,其作用有如下几方面:①降低和均化应力,消除应力集中区,防止裂纹。
因为振动过程中残余应力大的点首先进入屈服,所以高应力点下降的比例大,使应力均化程度高,从而降低应力集中而防止裂纹。
②减少或防止构件变形构件的变形是由于残余应力特点造成的,因为残余应力的分布和量值具有很大的随机性,分布不均且量值差别太大,所以容易产生变化,即可变性。
残余应力的变化,必然使构件产生变形,因此在使用前或安装前,通过振动时效使应力降低和均化,必然防止或减少变形。
③提高焊接构件的疲劳寿命,增加使用周期通过大量的实验和实践证明,振动时效可提高焊件的疲劳寿命50%以上,提高使用寿命0.5~1倍。
由于振动时效的上述作用,使该项技术得到厂矿企业和国家的重视和认可,1991年制定了国家行业标准JB/T5928.91,并在1993年被国家科委批准为“国家级科技成果重点推广计划”项目,在全国普及推广。
在冶金行业,本钢和鞍钢在转炉壳体和托圈上应用最早,第一次振动时效处理的壳体至今还在应用,为企业节省大量资金。
可以说,实践证明振动时效在冶金构件上的应用,优于原先采用的喷油热时效。
二、纽威48寸全焊接球阀振动时效处理纽威48寸全焊接球阀是在地面平台上焊接好的,但由于密封材料已填装好的,采用别的时效方法会对密封材料性能产生影响,用振动时效是最佳的选择,根据球阀的几何形状和现场环境的情况,决定采用手动振动时效加之记录加速度幅值变化的方法来处理。
1、48寸全焊接球阀基本参数48寸全焊接球阀主要为80-120mm厚板焊接构成,(参考附图、附施工现场图片一)2、振动时效工艺参数的选择消除应力设备:设备选用ZNVSR-04型振动消除应力设备;3.支承方式:48寸全焊接球阀水平放置,沿阀门两侧顺长用两根30×30×300cm的方木平放支承,两方木的平行距离为90cm四周悬空。
4.激振点:根据48寸全焊接球阀的结构形式,选球阀接口外侧顶部为第一激振点,激振器安装接口外部边缘,安装点上下用两块400×150×(10-40)弧形钢板保护阀门安装面,保护板与阀体接触部用0.2mm 铜皮隔离保护阀体接触面,用卡具卡住。
同样办法在另一接口处外侧激振器安装接口外部边缘,用卡具卡住为第二激振点。
(见附图片一、二、三)5.拾振位置:拾振器安装在激振器侧接口处的底部(见附照片)。
6.激振器偏心:数码振动时效VSR-04型设备,偏心为“12档”。
7.激振频率:通过扫频由观测数据选择共振峰,处理时可由加速度辐值来控制。
8.每激振点处理时间: 50分钟。
三、振动处理监测数据与分析2个激振点在振动处理时分别给出了2组振动处理监测数据(见表一)。
表一: 处理参数记录表表一每一激振点振动处理记录数据显示,所对应拾振器所显激振力均达到4G以上,针对100mm厚阀门构件,所传递的激振力均达4G以上,说明共振效果良好,振动成功。
从振动处理监测跟踪数据(见附表一)分析,根据JB/T5926-2005机械行业标准的规定,监测数据中出现下述三种情况之一,即认为振动处理达到了效果;其一,时间振幅曲线数据[G(T)],随着时间在发生变化,即上升型、下降型均可(可由曲线指示或数字显示读数均可)。
其二,幅频特性曲线的对比,振后曲线峰值升高。
其三,幅频特性曲线的对比,振后曲线峰线左移即频率下降(可由曲线观察或上面数字显示看出)。
根据上述有关规定,观察我们对48寸全焊接球阀振动时效处理时获得的2组频率和振幅的变化数据,可以看出:48寸全焊接球阀两个激振点的振幅随着振动时间的延长,振幅均呈上升型。
四、结论与分析:1、振动曲线分析根据48寸全焊接球阀处理数据均符合国家机械行业标准JB/T5926-2005中的有关规定,因此可以认为48寸全焊接球阀消除焊接应力达到了要求。
2、结论:纽威48寸全焊接球阀采用振动时效工艺在消除应力上是合格的,达到了国家标准。
图片一纽威阀门振动处理现场图片二纽威阀门振动处理现场图片三纽威阀门振动处理现场五、48寸全焊接球阀振动时效前后残余应力检测为了检测振动时效在消除应力方面的效果,我们采用盲孔法对球阀进行振动时效前、后的残余应力检测,在振动处理前,分别选择在两条焊缝附近均匀选出12点(如图片四),每点贴两片应变片分别用做振前、振后的残余应力检测。
经振动时效前、后各12个点的检测,得出残余应力测试结果数据见表二。
图片四残余应力测试现场图片表2: 残余应力测试数据表单位:MPa材料物理参数:E:0.21GPau:0.3测试工艺参数:孔径a:1.0mmr1:2.0mmr2:4.0mm测量数据:************************************1: -376 -283 -113 -196 -137 -732: -349 -264 -192 -201 -162 -973: -383 -296 -160 -184 -172 -844: -310 -267 -251 -193 -142 -1105: -311 -268 -212 -179 -171 -826: -342 -217 -194 -198 -142 -997: -363 -203 -144 -184 -162 -878: -309 -262 -200 -165 -146 -949: -375 -215 -143 -201 -101 -8110: -336 -271 -204 -190 -181 -9611: -351 -307 -208 -182 -163 -8212: -368 -262 -174 -179 -172 -67************************************计算结果:-------------------------------------------------------------------σ1(MPa)σ2(MPa)θ(度)测点 ---------------------- --------------------- -------------振前振后消除率% 振前振后消除率% 振前振后-------------------------------------------------------------------1: 383.06 203.95 46.8 248.88 143.68 42.3 -8.16 -1.16 2: 388.14 218.80 43.6 311.00 166.31 46.5 2.37 -7.02 3: 406.76 203.92 49.9 294.97 142.42 51.7 -6.20 -18.624: 378.38 216.63 42.7 346.61 174.94 49.5 12.30 6.45 5: 362.38 199.58 44.9 313.49 137.71 56.1 -3.74 -19.936: 390.34 216.35 44.6 302.34 167.46 44.6 17.29 3.74 7: 386.64 202.17 47.7 268.56 148.05 44.9 12.38 -14.338: 355.83 186.52 47.6 301.96 148.19 50.9 -3.92 -12.469: 395.45 217.52 45.0 273.96 146.91 46.4 10.39 16.8510: 381.24 214.39 43.8 316.60 155.21 51.0 -0.43 -19.4811: 398.71 199.39 50.0 323.69 141.78 56.2 -10.52 -15.9012: 397.91 195.39 50.9 302.52 122.52 59.5 2.65 -20.59-------------------------------------------------------------------平均: 385.40 206.22 46.5 300.38 149.60 50.2 / /-------------------------------------------------------------------结论与分析:使用ZNVSR-04型振动消除应力设备,第一次时效,击振力12档,转数6322第二次时效,击振力12档,转数6382①从表一.阀门通过振动时效在处理过程中其加速度幅值的变化可以看出在第一次时效(图片一)均随着时间的增加而加速度幅值发生变化0.5-5分钟加速度幅值变化的很快/5-14分钟加速度幅值有一定的变化,14分钟以后加速度幅值变动较小了,30分钟后加速度幅值趋于稳定了,而在第二次振动时效在处理过程中其加速度幅值的变化相对较小(图片二)可以看出在第一次振动时效完成后残余应力就趋于稳定了,说明在经过50分钟时效处理,残余应力下降和均化稳定,完全符合“标准”中关于振动时效技术效果的要求。
②从表二可以看出,测试数据非常均匀整齐,振动处理前主应力为385.40.MPa,而振动处理后主应力为206.22 MPa,消除率为 46.5 %,超过标准要求。
这次VSR处理是合格的。
