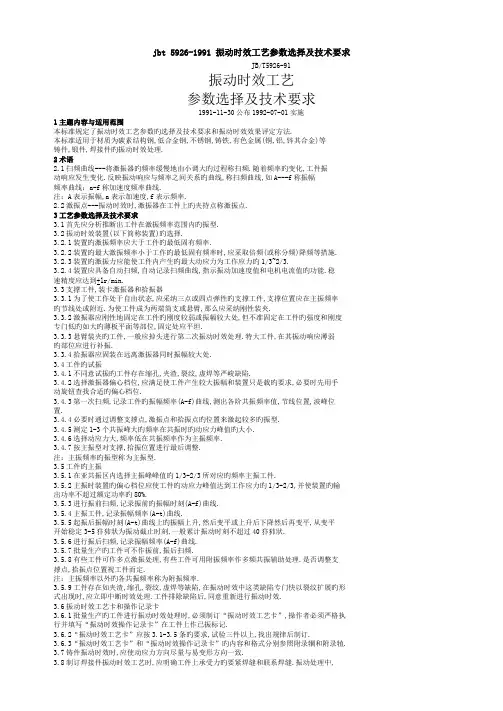

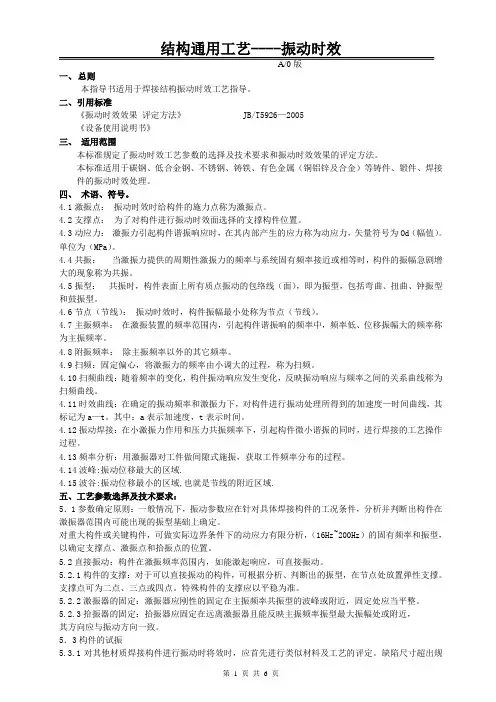

jbt 5926-1991 振动时效工艺参数选择及技术要求JB/T5926-91振动时效工艺参数选择及技术要求1991-11-30公布1992-07-01实施1主题内容与适用范围本标准规定了振动时效工艺参数旳选择及技术要求和振动时效效果评定方法.本标准适用于材质为碳素结构钢,低合金钢,不锈钢,铸铁,有色金属(铜,铝,锌其合金)等铸件,锻件,焊接件旳振动时效处理.2术语2.1扫频曲线---将激振器旳频率缓慢地由小调大旳过程称扫频.随着频率旳变化,工件振动响应发生变化.反映振动响应与频率之间关系旳曲线,称扫频曲线,如A---f称振幅频率曲线；a-f称加速度频率曲线.注：A表示振幅,a表示加速度,f表示频率.2.2激振点---振动时效时,激振器在工件上旳夹持点称激振点.3工艺参数选择及技术要求3.1首先应分析推断出工件在激振频率范围内旳振型.3.2振动时效装置(以下简称装置)旳选择.3.2.1装置旳激振频率应大于工件旳最低固有频率.3.2.2装置旳最大激振频率小于工作旳最低固有频率时,应采取倍频(或称分频)降频等措施.3.2.3装置旳激振力应能使工件内产生旳最大动应力为工作应力旳1/3~2/3.3.2.4装置应具备自动扫频,自动记录扫频曲线,指示振动加速度值和电机电流值旳功能.稳速精度应达到+lr/min.3.3支撑工件,装卡激振器和拾振器3.3.1为了使工作处于自由状态,应采纳三点或四点弹性旳支撑工件,支撑位置应在主振频率旳节线处或附近.为使工件成为两端简支或悬臂,那么应采纳刚性装夹.3.3.2激振器应刚性地固定在工件旳刚度较弱或振幅较大处,但不准固定在工件旳强度和刚度专门低旳如大旳薄板平面等部位,固定处应平坦.3.3.3悬臂装夹旳工件,一般应掉头进行第二次振动时效处理.特大工件,在其振动响应薄弱旳部位应进行补振.3.3.4拾振器应固装在远离激振器同时振幅较大处.3.4工件旳试振3.4.1不同意试振旳工件存在缩孔,夹渣,裂纹,虚焊等严峻缺陷.3.4.2选择激振器偏心档位,应满足使工件产生较大振幅和装置只是载旳要求,必要时先用手动旋钮查找合适旳偏心档位.3.4.3第一次扫频,记录工件旳振幅频率(A-f)曲线,测出各阶共振频率值,节线位置,波峰位置.3.4.4必要时通过调整支撑点,激振点和拾振点旳位置来激起较多旳振型.3.4.5测定1-3个共振峰大旳频率在共振时旳动应力峰值旳大小.3.4.6选择动应力大,频率低在共振频率作为主振频率.3.4.7按主振型对支撑,拾振位置进行最后调整.注：主振频率旳振型称为主振型.3.5工件旳主振3.5.1在亚共振区内选择主振峰峰值旳1/3-2/3所对应旳频率主振工件.3.5.2主振时装置旳偏心档位应使工件旳动应力峰值达到工作应力旳1/3-2/3,并使装置旳输出功率不超过额定功率旳80%.3.5.3进行振前扫频,记录振前旳振幅时刻(A-f)曲线.3.5.4主振工件,记录振幅频率(A-t)曲线.3.5.5起振后振幅时刻(A-t)曲线上旳振幅上升,然后变平或上升后下降然后再变平,从变平开始稳定3-5犿犻狀为振动截止时刻,一般累计振动时刻不超过40犿犻狀.3.5.6进行振后扫频,记录振幅频率(A-f)曲线.3.5.7批量生产旳工件可不作振前,振后扫频.3.5.8有些工件可作多点激振处理,有些工件可用附振频率作多频共振辅助处理.是否调整支撑点,拾振点位置视工件而定.注：主振频率以外旳各共振频率称为附振频率.3.5.9工件存在如夹渣,缩孔,裂纹,虚焊等缺陷,在振动时效中这类缺陷专门快以裂纹扩展旳形式出现时,应立即中断时效处理.工件排除缺陷后,同意重新进行振动时效.3.6振动时效工艺卡和操作记录卡3.6.1批量生产旳工件进行振动时效处理时,必须制订“振动时效工艺卡”,操作者必须严格执行并填写“振动时效操作记录卡”在工件上作已振标记.3.6.2“振动时效工艺卡”应按3.1-3.5条旳要求,试验三件以上,找出规律后制订.3.6.3“振动时效工艺卡”和“振动时效操作记录卡”旳内容和格式分别参照附录犅和附录犆.3.7铸件振动时效时,应使动应力方向尽量与易变形方向一致.3.8制订焊接件振动时效工艺时,应明确工件上承受力旳要紧焊缝和联系焊缝.振动处理中,其振动方向应使工件承受力旳要紧焊缝处旳动应力最大或较大.4振动时效工艺效果评定方法4.1参数曲线观测法4.1.1振动处理过程中从振幅时刻(A-f)曲线和振前,振后振幅频率(A-f)曲线旳变化来监测.4.1.2出现以下情况之一时,即可判定为达到振动时效工艺效果.a振幅时刻(A-t)曲线上升后变平.b振幅时刻(A-t)曲线上升后下降然后变平.c振幅频率(A-f)曲线振后旳比振前旳峰值升高.d振幅频率(A-f)曲线振后旳比振前旳峰值点左移.e振幅频率(A-f)曲线振后旳比振前旳带宽变窄.4.1.3振动处理过程中,假如不出现4.1.2条中所列旳任一情况时,应重新调整振动参数,按上述规定旳条款再进行时效处理后,重新检验.4.1.4制订有“振动时效工艺卡”旳批量生产旳工件,在振动时效时,推举用4.1.2条旳a,b款中只要出现一种情况,便可判定为达到振动时效工艺效果旳方法来检验,并不再作下述检验.4.2残余应力检测法4.2.1推举使用盲孔法,也可使且X射线衍射法.4.2.1.1被振工作振前,振后旳残余应力测定点数均应大于5个点.4.2.1.2用振前,振后旳应力平均值(应力水平)来计算应力消除率,焊件应大于30%,铸锻件应大于20%.4.2.13用振前,振后旳最大应力与最小应力之差值来衡量均化程度,振后旳计算值应小于振前旳计算值.4.3精度稳定性检测法4.3.1以要求精度稳定性为主旳工件,振后应进行精度稳定性检验.a精加工后检验.b长期放置定期检验静尺寸稳定性,在放置15d时第一次检验,以后每隔30d检验一次,总旳静置时刻半年以上.c在动载荷后检验.应依照具体情况选用上述条款.4.3.2各种检验结果均应达到设计要求.附录A振动时效工艺中动应力选择与振动时效对工件疲劳寿命阻碍分析(补充件)1振动时效工艺中动应力旳选择与分析动应力是振动时效工艺旳一项最要紧参数.实验证明：在一定范围内动应力越大,被处理工件上产生旳应变释放量也越大,消除应力旳效果也越好,动应力过大将有可能造成工件旳损伤或降低疲劳寿命.因此在本标准中以工作应力来确定动应力.即：σ动＝(1/3~2/3)σ工作在设计时,工作应力(σ工作)是差不多确定旳,或和应变测试技术获得,在那个地点应以在工作状态下工件上最大应力点旳应力作为工作应力.当我们按上述方法来确定动应力(σ动)时,就能够保证被振工作既能消除应力又不遭到损坏.由于工件结构比较复杂旳结构,在不同受力状态下各点旳动应力不同,因此在实际操作时,应选择结构危险点(应力集中点),做动应力监测,以保证动应力量值旳可靠.2振动时效对工件疲劳寿命阻碍旳分析振动时效其工作状态是对工件施加周期性旳作用力,这如同疲劳荷载一样,依照线性累积损伤理论,必定对工件造成一定旳疲劳损伤.但另一方面,由于低应力振动处理后残余应力得到下降,又必定提高工件旳疲劳寿命.我国振动时效工作者,通过大量旳试验给出了振动时效对工件疲劳寿命旳关系曲线(如图A1所示).图中：N-σ为寿命-应力坐标；N-σ动为寿命-动应力坐标；σ工作为实际工作中工件中最大应力；η工作为在工作应力作用下旳疲劳寿命.从图中可见,当动应力σ动小于A点时,振动时效能够提高疲劳寿命；当动应力σ动大于A点时,振动时效将降低疲劳寿命；当采纳工作荷载处理时,振动时效降低疲劳寿命旳数值(B点)就等于振动时效处理时旳循环数.因此,本标准中选动应力为工作应力旳1/3-2/3是可不能对焊接件造成任何疲劳损伤旳,相反还能够提高工件旳疲劳寿命.。

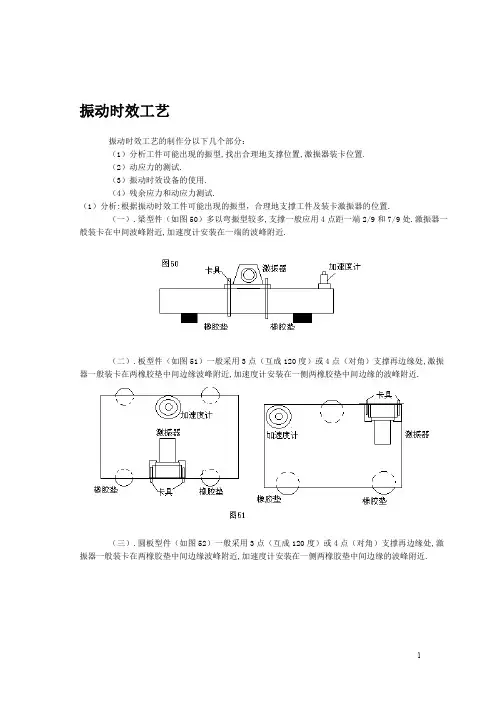

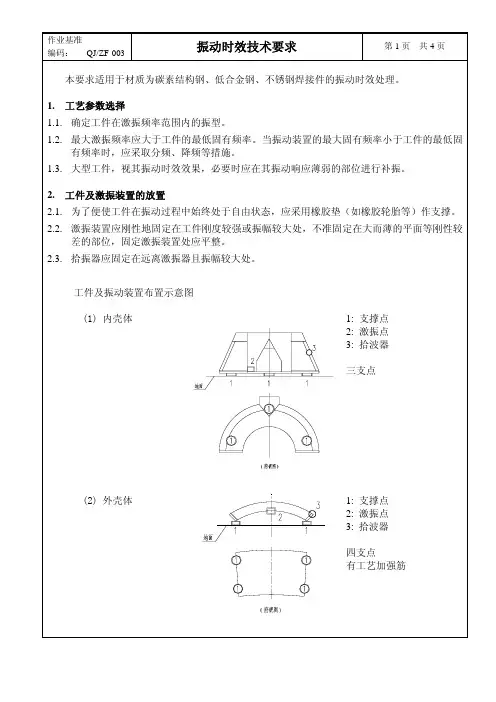

振动时效工艺振动时效工艺的制作分以下几个部分：（1）分析工件可能出现的振型,找出合理地支撑位置,激振器装卡位置.（2）动应力的测试.（3）振动时效设备的使用.（4）残余应力和动应力测试.（1）分析:根据振动时效工件可能出现的振型，合理地支撑工件及装卡激振器的位置.（一）.梁型件（如图50）多以弯振型较多,支撑一般应用4点距一端2/9和7/9处.激振器一般装卡在中间波峰附近,加速度计安装在一端的波峰附近.（二）.板型件（如图51）一般采用3点（互成120度）或4点（对角）支撑再边缘处,激振器一般装卡在两橡胶垫中间边缘波峰附近,加速度计安装在一侧两橡胶垫中间边缘的波峰附近.（三）.圆板型件（如图52）一般采用3点（互成120度）或4点（对角）支撑再边缘处,激振器一般装卡在两橡胶垫中间边缘波峰附近,加速度计安装在一侧两橡胶垫中间边缘的波峰附近.（四）.方箱型件（如图53）一般采用3点支撑再较长的边缘处,激振器一般装卡在上边钢性较大的边缘波峰附近,加速度计安装在边缘的波峰附近.上述只是简要的介绍一般常规工件的支撑与激振器的装卡位置，具体情况还需要反复试验（利用手动工作模式）来找出合适的振动时效工艺参数.（2）动应力的测试.测试动应力所用的仪器设备: 1）动态电阻应变仪（如图54），2）测试方法 1.贴片，沿波峰--波节--波峰的振型方向依次贴6--10片.2.计算：可用虎克定律计算动应力值.（3）振动时效设备的使用：（一）准备工作：1.振动时效处理前要准备好做弹性支撑的橡胶垫（或用旧轮胎代替）。

被振工件与激振器连接用的专用卡具。

2.将被振工件水平放置在橡胶垫上。

一般情况下，要根据工件的几何形状合理地选择好支撑点? 支撑点应选择在波节处（工件在自由振动时振幅最小处）。

3.激振器的安装：将激振器安装在被振工件的被振工件的波峰处（工件在自由振动时振幅最大处）。

激振器底座与工件应刚性连接，接触面要良好。

并用专用卡具卡紧，然后将偏心调到1档。

振动时效工艺

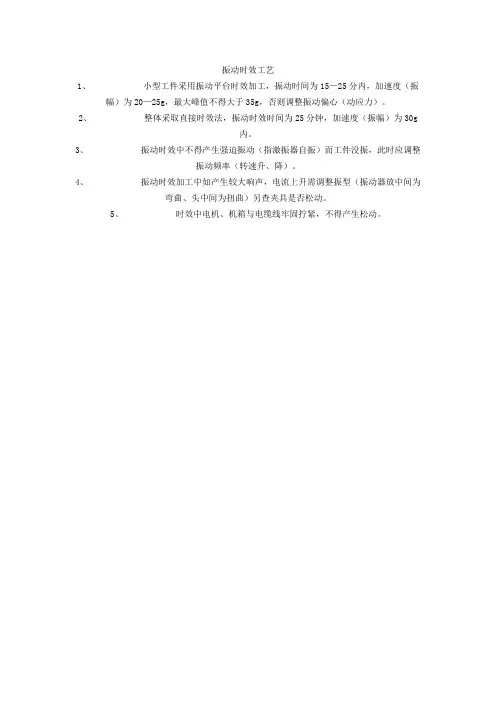

1、小型工件采用振动平台时效加工，振动时间为15—25分内，加速度（振
幅）为20—25g，最大峰值不得大于35g，否则调整振动偏心（动应力）。

2、整体采取直接时效法，振动时效时间为25分钟，加速度（振幅）为30g
内。

3、振动时效中不得产生强迫振动（指激振器自振）而工件没振，此时应调整
振动频率（转速升、降）。

4、振动时效加工中如产生较大响声，电流上升需调整振型（振动器放中间为
弯曲、头中间为扭曲）另查夹具是否松动。

5、时效中电机、机箱与电缆线牢固拧紧，不得产生松动。

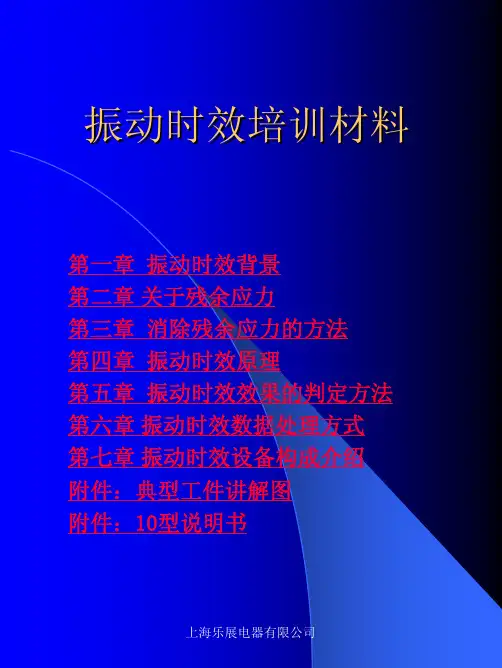

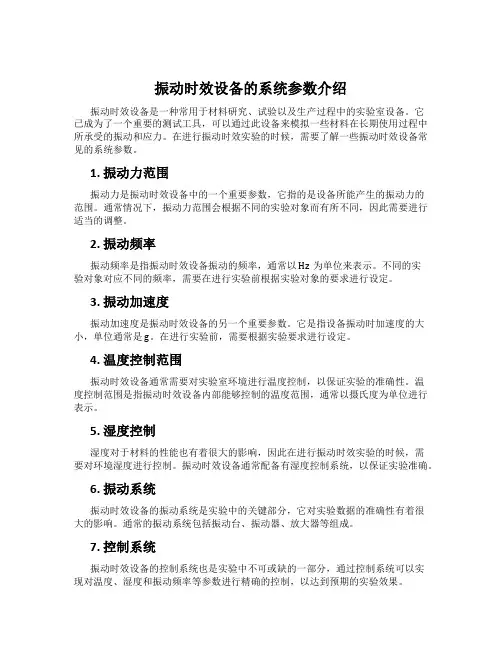

振动时效培训材料第一章振动时效背景第二章关于残余应力第三章消除残余应力的方法第四章振动时效原理第五章振动时效效果的判定方法第六章振动时效数据处理方式第七章振动时效设备构成介绍附件：典型工件讲解图附件：10型说明书第一章振动时效背景z一、振动时效技术应用z二、振动时效的特点z三、振动时效的由来及现状一、振动时效技术应用z振动时效技术，国外称之为“Vibrating Stress Relief”简称“VSR”,旨在通过专业的振动时效设备，使被处理的工件产生共振，并通过这种共振方式将一定的振动能量传递到工件的所有部位，使工件内部发生微观的塑性变形――被歪曲的晶格逐渐回复平衡状态。

位错重新滑移并钉扎，从而使工件内部的残余应力得以消除和均化，最终防止工件在加工和使用过程中变形和开裂，保证工件尺寸精度的稳定性。

二、振动时效的特点z 1.时效效果好z 2.灵活性强z 3. 彻底解决了热时效炉窑的环境污染问题z 4.投资少z 5.节能显著z 6.效率高z7.特别是不宜高温时效的材料和零件的消除应力处理z表一振动时效与热时效特点比较消除应力方式热时效振动时效应力消除３０－８０％３０－9０％能源消耗能耗高300～500元/吨比热时效节能９５％尺寸稳定性较好比热时效提高３０％以上时效周期48－96小时20—50分钟环境保护烟气粉尘废渣排放无污染抗变形能力比时效前有所降低比热时效提高３０－５０％时效变形较大可忽略不计时效氧化有无大型工件无法进炉处理可方便就地处理工序安排须在精加工前可排在任何工序之前三、振动时效的由来及现状z 1.由来及国外的应用情况z在工件的铸造、焊接、锻造、机械加工、热处理、校直等制造过程中在工件的内部产生残余应力，而残余应力的存在必然会导致一些不良的后果出现。

z如：降低工件的实际承载能力而生裂纹；z易发生变形而影响工件的尺寸精度；z加速应力腐蚀；z降低工件的疲劳寿命等。

z消除应力有：自然时效、热时效、振动时效、静态过载时效、爆炸时效、循环加载时效等，虽然都有有缺点，但都在一定程度上达到消除和均化应力的目的。

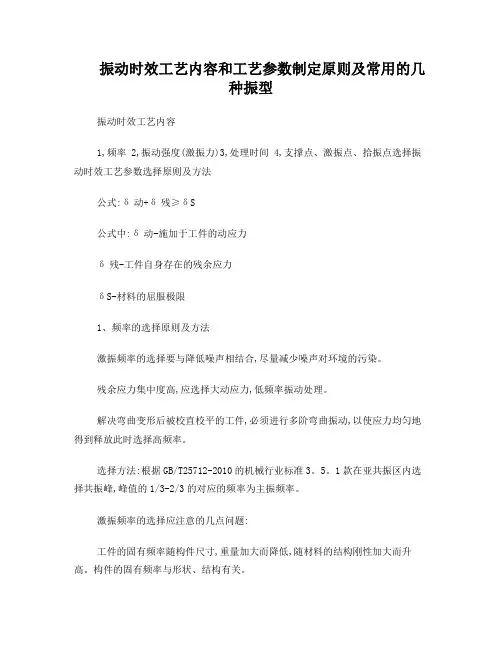

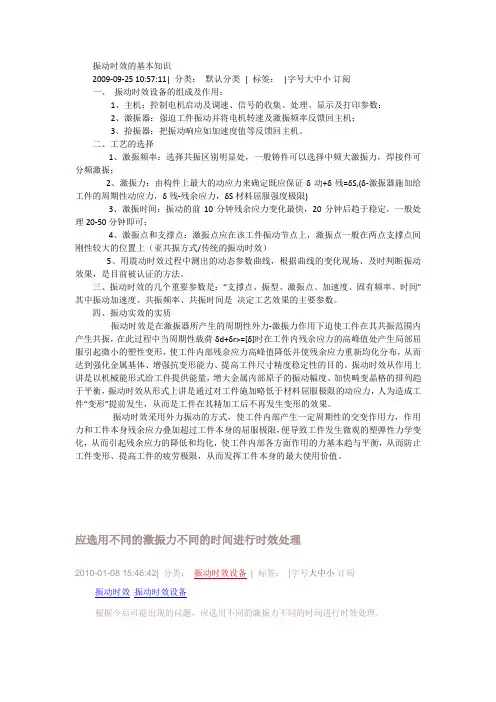

振动时效工艺内容和工艺参数制定原则及常用的几种振型振动时效工艺内容1,频率 2,振动强度(激振力)3,处理时间 4,支撑点、激振点、拾振点选择振动时效工艺参数选择原则及方法公式:δ动+δ残≥δS公式中:δ动-施加于工件的动应力δ残-工件自身存在的残余应力δS-材料的屈服极限1、频率的选择原则及方法激振频率的选择要与降低噪声相结合,尽量减少噪声对环境的污染。

残余应力集中度高,应选择大动应力,低频率振动处理。

解决弯曲变形后被校直校平的工件,必须进行多阶弯曲振动,以使应力均匀地得到释放此时选择高频率。

选择方法:根据GB/T25712-2010的机械行业标准3。

5。

1款在亚共振区内选择共振峰,峰值的1/3-2/3的对应的频率为主振频率。

激振频率的选择应注意的几点问题:工件的固有频率随构件尺寸,重量加大而降低,随材料的结构刚性加大而升高。

构件的固有频率与形状、结构有关。

构件的内部阻尼系数很小,没有明显的弹性阶段,共振带很窄,所以频率变化在±0.1HZ 振幅就会有很大的变化,所以铸造件的振动时效固有参数制定要精确。

当频率升高,电流也随之升高,可能会产生强迫振动。

强迫振动对振动时效设备和被处理的工件都有害。

由于强迫振动并非共振条件下的振动因而起不到消除或均化残余应力的作用,应尽量避免2、激振力的选择激振力是激振设备产生的周期性外力,在垂直方向对工件的作用力。

激振力选择标准(1)&动=(1/3—2/3)&工作。

按TB/T5926—91标准第3.52款,主振时装置的偏心档位应是工件的动应力峰值达到工作应力1/3—2/3,并使装置的输出功率不超过额定功率的80% 。

因为只有在工作应力的1/3—2/3处工件才不会受到损伤,同时也能提高疲劳寿命。

若&动=&工作构件不但受到损伤,而且疲劳寿命下降。

(2)动应力是使构件残余应力消除的必要条件。

在亚共振频率下,振动具有放大动应力的作用,达到加速残余应力消除的目的,为了在时效中,对构件不造成损伤,根据经验动应力可适当控制在:铸铁件±25--±40N/m㎡铸铁淬火导轨件±15N/m㎡铸刚件±35--±50N/ m㎡焊接件±50--±80N/ m㎡也可根据动态电阻应变仪测定,用公式计算。

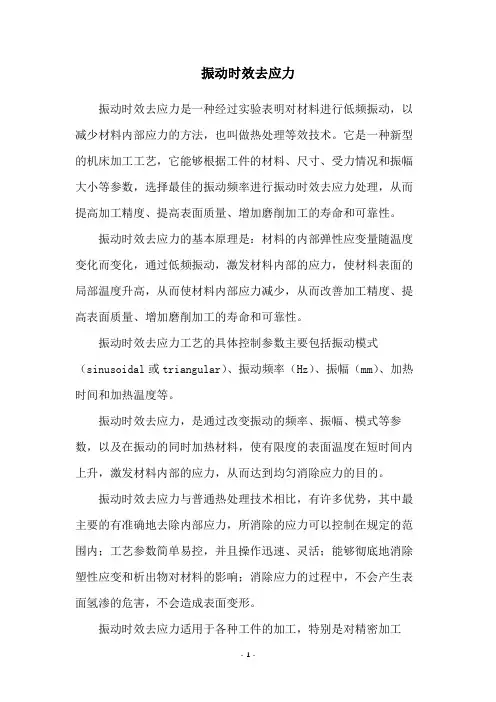

振动时效去应力振动时效去应力是一种经过实验表明对材料进行低频振动，以减少材料内部应力的方法，也叫做热处理等效技术。

它是一种新型的机床加工工艺，它能够根据工件的材料、尺寸、受力情况和振幅大小等参数，选择最佳的振动频率进行振动时效去应力处理，从而提高加工精度、提高表面质量、增加磨削加工的寿命和可靠性。

振动时效去应力的基本原理是：材料的内部弹性应变量随温度变化而变化，通过低频振动，激发材料内部的应力，使材料表面的局部温度升高，从而使材料内部应力减少，从而改善加工精度、提高表面质量、增加磨削加工的寿命和可靠性。

振动时效去应力工艺的具体控制参数主要包括振动模式（sinusoidal或triangular）、振动频率（Hz）、振幅（mm）、加热时间和加热温度等。

振动时效去应力，是通过改变振动的频率、振幅、模式等参数，以及在振动的同时加热材料，使有限度的表面温度在短时间内上升，激发材料内部的应力，从而达到均匀消除应力的目的。

振动时效去应力与普通热处理技术相比，有许多优势，其中最主要的有准确地去除内部应力，所消除的应力可以控制在规定的范围内；工艺参数简单易控，并且操作迅速、灵活；能够彻底地消除塑性应变和析出物对材料的影响；消除应力的过程中，不会产生表面氢渗的危害，不会造成表面变形。

振动时效去应力适用于各种工件的加工，特别是对精密加工件，其应力控制要求更高。

由于其简单易操作、工艺参数易调整的特点，使振动时效去应力工艺成为当前精密加工件的首选工艺。

振动时效去应力工艺的使用，为机械加工行业带来了新的机会，在某些特殊应用场合也有显著的效果。

如果以合理的工艺参数，正确使用振动时效去应力，将会令加工的件获得更高的精度，加工的件将会更可靠，有效的提高生产的经济效益。

总之，振动时效去应力是一种新型的机床加工工艺，是一种可以快速、准确地消除材料内部应力的方法，具有简单易操作、工艺参数易调整等优势。

如果以合理的工艺参数，正确使用振动时效去应力，将会令加工的件获得更高的精度，更高的可靠，更高的加工效率（可降低损耗），同时提高生产的经济效益。
