一、激光测距简介:激光测距仪无论在军事应用方面,还是在科学技术、生产建设方面,都起着重要作用。
由于激光波长单一,测量精度高,且激光测距仪结构小巧,安装调整方便,故激光测距仪是目前高精度测距最理想的仪器。
激光器与普通光源有显著的区别,它利用受激发射原理和激光腔的滤波效应,使所发光束具有一系列新的特点:①激光有小的光束发散角,即所谓的方向性好或准直性好。
②激光的单色性好,或者说相干性好,普通灯源或太阳光都是非相干光。
③激光的输出功率虽然有限度,但光束细,所以功率密度很高,一般的激光亮度远比太阳表面的亮度大。
若激光是连续发射的,测程可达40公里左右,并可昼夜进行作业。
若激光是脉冲发射的,一般绝对精度较低,但用于远距离测量,可以达到很好的相对精度。
世界上第一台激光器,是由美国休斯飞机公司的科学家梅曼于1960年,首先研制成功的。
美国军方很快就在此基础上开展了对军用激光装置的研究。
1961年,第一台军用激光测距仪通过了美国军方论证试验,对此后激光测距仪很快就进入了实用联合体。
激光测距仪重量轻、体积小、操作简单速度快而准确,其误差仅为其它光学测距仪的五分之一到数百分之一,因而被广泛用于地形测量,战场测量,坦克,飞机,舰艇和火炮对目标的测距,测量云层、飞机、导弹以及人造卫星的高度等。
它是提高坦克、飞机、舰艇和火炮精度的重要技术装备。
由于激光测距仪价格不断下调,工业上也逐渐开始使用激光测距仪。
国内外出现了一批新型的具有测距快、体积小、性能可靠等优点的微型测距仪,可以广泛应用于工业测控、矿山、港口等领域。
激光测距仪-分类:一维激光测距仪用于距离测量、定位;二维激光测距仪(Scanning Laser Range finder)用于轮廓测量,定位、区域监控等领域;三维激光测距仪(3D Laser Range finder)用于三维轮廓测量,三维空间定位等领域。
激光测距-方法激光测距仪一般采用两种方式来测量距离:脉冲法和相位法。

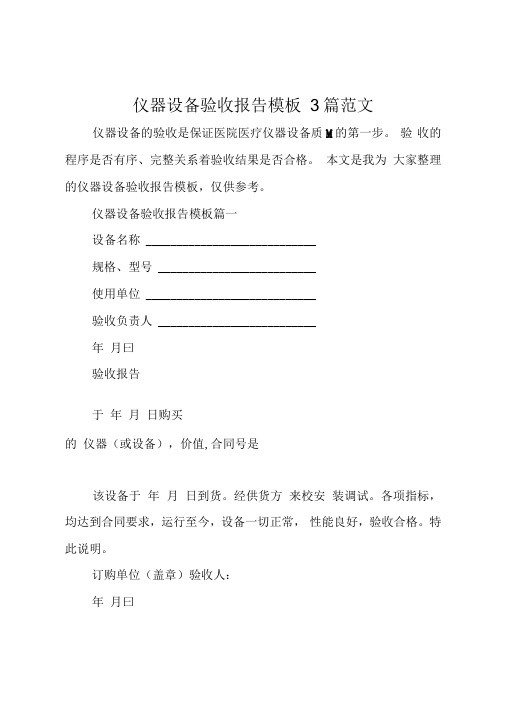

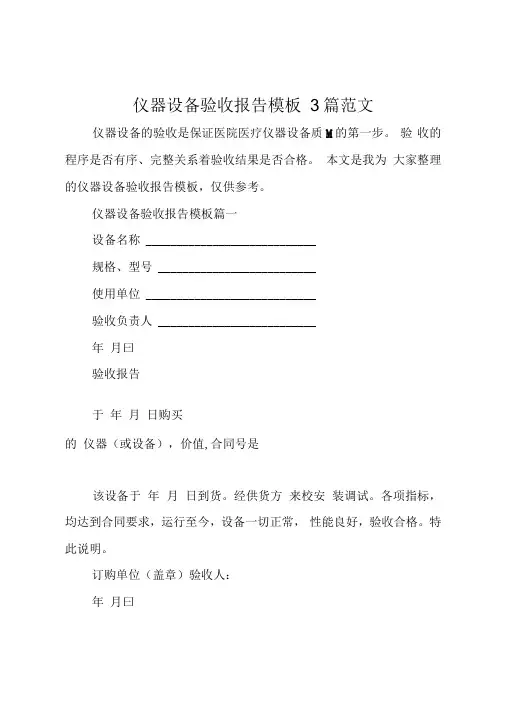

仪器设备验收报告模板3篇范文仪器设备的验收是保证医院医疗仪器设备质M的第一步。
验收的程序是否有序、完整关系着验收结果是否合格。
本文是我为大家整理的仪器设备验收报告模板,仅供参考。
仪器设备验收报告模板篇一设备名称 ____________________________规格、型号 __________________________使用单位 ____________________________验收负责人 __________________________年月曰验收报告于年月日购买的仪器(或设备),价值,合同号是该设备于年月日到货。
经供货方来校安装调试。
各项指标,均达到合同要求,运行至今,设备一切正常,性能良好,验收合格。
特此说明。
订购单位(盖章)验收人:年月曰仪器设备验收报告模板篇二设备经费来源:合同金额:供货商:一. 实物清单及技术指标二. 验收记录安装调试完毕后,对设备进行测试和实验的详细验收记录如下:设备A验收记录1、操作步骤与方法2、操作结果设备B验收记录1、操作步骤与方法2、操作结果(每类设备需单独给出验收记录)三. 验收结论:通过上述测试和实验证明,XXX等设备数虽与合同一致,且性能良好,运行正常,各项技术指标达到标准,符合相关实验要求,验收合格。
四. 验收人签字XX学院:XX学院:XX学院:供应商:实验室及设备管理处:监察处、审计处:计划财务处:学科发展与建设处(211项目、985项目需此栏)五. 验收时间年月曰仪器设备验收报告模板篇三项目名称:合同编号:验收报告承制单位:使用单位:日期:设备验收报告用户单位: xxxxxxxxxxxxx供货单位:xxxxxxxxxxx验收日期:验收地点:一、设备内容:二、验收情况:用户单位(签字)盖章:供货单位(签字)盖章:验收组成员:验收组成员:验收日期:年月曰验收日期:年月日(附整套设备组件清单)附一:设备组件清单表。

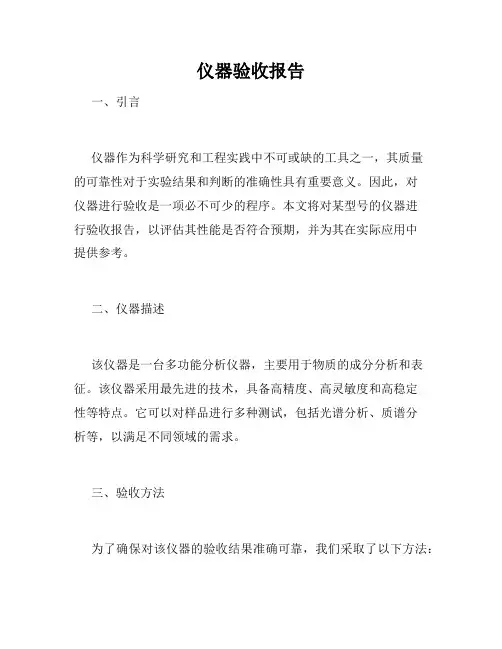

仪器验收报告一、引言仪器作为科学研究和工程实践中不可或缺的工具之一,其质量的可靠性对于实验结果和判断的准确性具有重要意义。
因此,对仪器进行验收是一项必不可少的程序。
本文将对某型号的仪器进行验收报告,以评估其性能是否符合预期,并为其在实际应用中提供参考。
二、仪器描述该仪器是一台多功能分析仪器,主要用于物质的成分分析和表征。
该仪器采用最先进的技术,具备高精度、高灵敏度和高稳定性等特点。
它可以对样品进行多种测试,包括光谱分析、质谱分析等,以满足不同领域的需求。
三、验收方法为了确保对该仪器的验收结果准确可靠,我们采取了以下方法:1. 规范操作:所有验收过程均按照厂家提供的操作手册进行,以保证对仪器性能的全面评估。
2. 样品准备:选取具有代表性的标准样品,以验证仪器对样品的测试准确性和灵敏度。
3. 多次测试:对仪器进行反复测试以检验其重复性和稳定性。
四、验收结果在进行验收测试的过程中,我们对仪器进行了全面的性能评估,并获得了以下结果:1. 准确性:通过与标准样品对比测试,仪器的测试结果与已知值非常接近,表明其具备较高的测量准确性。
2. 灵敏度:仪器对不同浓度的样品都能够给出明确的测试结果,且能检测到低浓度的成分,展示了其较好的灵敏度。
3. 重复性:进行了多次重复测试,结果表明仪器在同一测试条件下的测试结果之间具有较小的差异,说明其具备较好的重复性。
4. 稳定性:长时间的测试过程中,仪器运行稳定,未出现明显的漂移或异常情况,表明其具备良好的稳定性。
五、结论与建议根据对该仪器的全面验收评估,我们可以得出以下结论:1. 该仪器的性能满足预期,能够准确、灵敏地测试样品的成分。
2. 仪器具备良好的重复性和稳定性,能够在长时间的测试过程中保持准确可靠。
3. 鉴于该仪器表现的良好,建议在相应领域推广应用,为科学研究和工程实践提供可靠的技术支持。
六、致谢在此,我们要感谢厂家对本次验收工作的支持和协助。
同时也感谢参与验收的各位专家和技术人员的辛勤工作和专业知识,为本次验收提供了宝贵的经验和建议。
光电测试报告
测试对象:X型号光电器件
测试时间:2021年7月20日
测试地点:XXX实验室
测试目的:对X型号光电器件的基本光电参数进行测试,验证其符合客户要求,或者发现并解决潜在问题。
测试方法:
1. 测试器件放置于照射光源下,以正常光照条件下进行测试。
2. 测量光电器件的电-光转换特性、光-电转换特性和谱响应。
测试结论:
1. 电-光转换:在波长为830nm的激光照射下,测试得到X型
号光电器件的电-光转换效率为45%。
2. 光-电转换:在波长为850nm的激光照射下,测试得到X型
号光电器件的光-电转换效率为40%。
3. 谱响应:在315-1100nm波长范围内逐步测量,测试得到X
型号光电器件的谱响应特性符合客户要求,并不存在异常现象。
综上所述:经过测试,得出X型号光电器件的电-光转换效率、光-电转换效率和谱响应特性均符合客户要求,质量稳定、可靠。

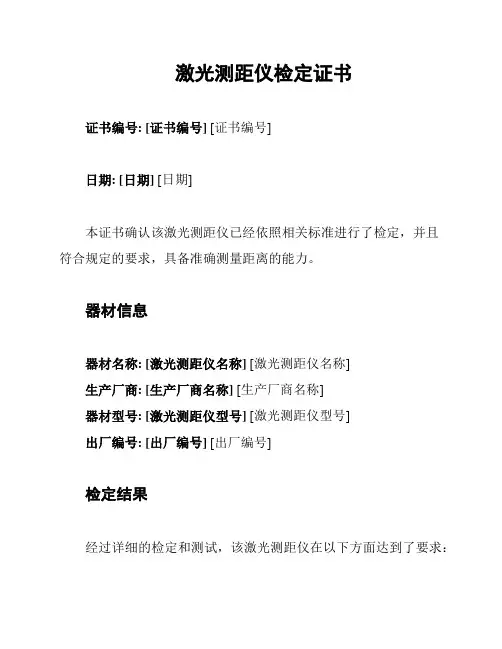

激光测距仪检定证书证书编号: [证书编号] [证书编号]日期: [日期] [日期]本证书确认该激光测距仪已经依照相关标准进行了检定,并且符合规定的要求,具备准确测量距离的能力。
器材信息器材名称: [激光测距仪名称] [激光测距仪名称]生产厂商: [生产厂商名称] [生产厂商名称]器材型号: [激光测距仪型号] [激光测距仪型号]出厂编号: [出厂编号] [出厂编号]检定结果经过详细的检定和测试,该激光测距仪在以下方面达到了要求:- 测量范围: [测量范围,例如0.05m至100m]测量范围: [测量范围,例如0.05m至100m]- 测量精度: [测量精度,例如±1mm]测量精度: [测量精度,例如±1mm]- 重复性误差: [重复性误差,例如±0.5mm]重复性误差: [重复性误差,例如±0.5mm]- 指示误差: [指示误差,例如±2mm]指示误差: [指示误差,例如±2mm]- 环境要求: [环境要求,例如工作温度范围:-10°C至40°C]环境要求: [环境要求,例如工作温度范围:-10°C至40°C]检定方法和仪器该激光测距仪的检定是根据以下方法和仪器进行的:- 检定标准: [适用的检定标准和规范]检定标准: [适用的检定标准和规范]- 检定方法: [使用的检定方法和程序]检定方法: [使用的检定方法和程序]- 检定仪器: [使用的检定设备和仪器]检定仪器: [使用的检定设备和仪器]检定结论根据上述的检定结果,我们确认该激光测距仪符合相关标准的要求,具备可靠和准确测量距离的能力。
有效期: 本检定证书的有效期为 [有效期,通常为一年]。
本检定证书的有效期为 [有效期,通常为一年]。
该检定证书仅对所检定的激光测距仪有效,且不得作为产品质量等级的证明。
任何非授权对该证书的复制或更改均属于违法行为。
激光实验报告he-ne激光器模式分析一.实验目的与要求目的:使学生了解激光器模式的形成及特点,加深对其物理概念的理解;通过测试分析,掌握模式分析的基本方法。
对本实验使用的重要分光仪器——共焦球面扫描干涉仪,了解其原理,性能,学会正确使用。
要求:用共焦球面扫描干涉仪测量he-ne激光器的相邻纵横模间隔,判别高阶横模的阶次;观察激光器的频率漂移记跳模现象,了解其影响因素;观察激光器输出的横向光场分布花样,体会谐振腔的调整对它的影响。
二.实验原理1.激光模式的一般分析由光学谐振腔理论可以知道,稳定腔的输出频率特性为:vmnq?l1/21lc[q?(m?2n?1)]cos-1[(1—)(1—)] r2?r12?l (17)其中:l—谐振腔长度; r1、r2—两球面反射镜的曲率半径;q—纵横序数; m、n—横模序数;η—腔内介质的折射率。
横模不同(m、n不同),对应不同的横向光场分布(垂直于光轴方向),即有不同的光斑花样。
但对于复杂的横模,目测则很困难。
精确的方法是借助于仪器测量,本实验就是利用共焦扫描干涉仪来分析激光器输出的横模结构。
由(17)式看出,对于同一纵模序数,不同横模之间的频差为:mn:mn?ll1/2 c1(?mn)cos-1[(1-)(1-)] (18) r1r22?l?其中:δm=m-m′;δn=n-n′。
对于相同的横模,不同纵模间的频差为q:q?c?q 2?l 其中:δq=q-q′,相邻两纵模的频差为q?c 2?l (19)由(18)、(19)式看出,稳定球面腔有如图2—1的频谱。
(18)式除以(19)式得ll?mn:mn1?(?m??n)cos-1[(1-)(1-)]1/2 r1r2??q?(20)设:mn:mnq ; s=1?cos-1[(1-ll)(1?)]1/2 r1r2 δ表示不同的两横模(比如υ00与υ比,于是(20)式可简写作: 10)之间的频差与相邻两纵模之间的频差之(?m??n)?? s (21)只要我们能测出δ,并通过产品说明书了解到l、r1、r2(这些数据生产厂家常给出),那么就可以由(21)式求出(δm+δn)。

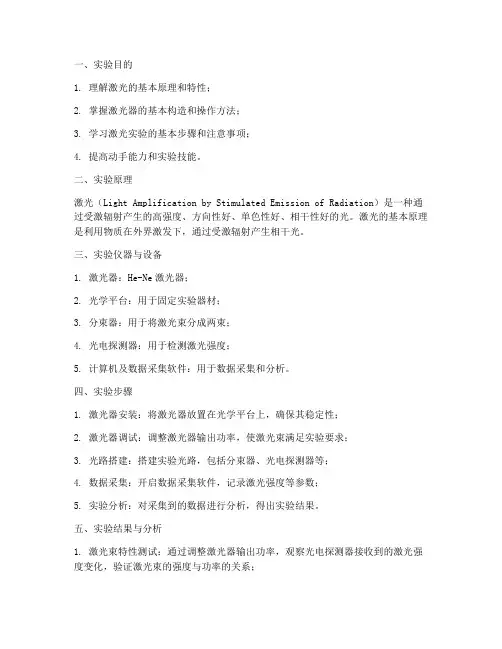

一、实验目的1. 理解激光的基本原理和特性;2. 掌握激光器的基本构造和操作方法;3. 学习激光实验的基本步骤和注意事项;4. 提高动手能力和实验技能。
二、实验原理激光(Light Amplification by Stimulated Emission of Radiation)是一种通过受激辐射产生的高强度、方向性好、单色性好、相干性好的光。
激光的基本原理是利用物质在外界激发下,通过受激辐射产生相干光。
三、实验仪器与设备1. 激光器:He-Ne激光器;2. 光学平台:用于固定实验器材;3. 分束器:用于将激光束分成两束;4. 光电探测器:用于检测激光强度;5. 计算机及数据采集软件:用于数据采集和分析。
四、实验步骤1. 激光器安装:将激光器放置在光学平台上,确保其稳定性;2. 激光器调试:调整激光器输出功率,使激光束满足实验要求;3. 光路搭建:搭建实验光路,包括分束器、光电探测器等;4. 数据采集:开启数据采集软件,记录激光强度等参数;5. 实验分析:对采集到的数据进行分析,得出实验结果。
五、实验结果与分析1. 激光束特性测试:通过调整激光器输出功率,观察光电探测器接收到的激光强度变化,验证激光束的强度与功率的关系;2. 激光束方向性测试:通过调整分束器角度,观察光电探测器接收到的激光强度变化,验证激光束的方向性;3. 激光束单色性测试:通过调整激光器输出波长,观察光电探测器接收到的激光强度变化,验证激光束的单色性;4. 激光束相干性测试:通过观察光电探测器接收到的激光干涉条纹,验证激光束的相干性。
六、实验总结1. 本实验成功实现了激光束的基本特性测试,验证了激光束的高强度、方向性好、单色性好、相干性好的特点;2. 通过实验,加深了对激光原理和特性的理解,提高了动手能力和实验技能;3. 在实验过程中,注意了实验仪器的操作规范和注意事项,确保了实验的顺利进行。
七、实验反思1. 实验过程中,对激光器的调整和光路的搭建需要细心操作,以保证实验结果的准确性;2. 在实验数据分析时,应注意排除外界干扰,提高实验结果的可靠性;3. 本实验为初步了解激光的基本原理和特性,为进一步深入研究激光技术奠定了基础。

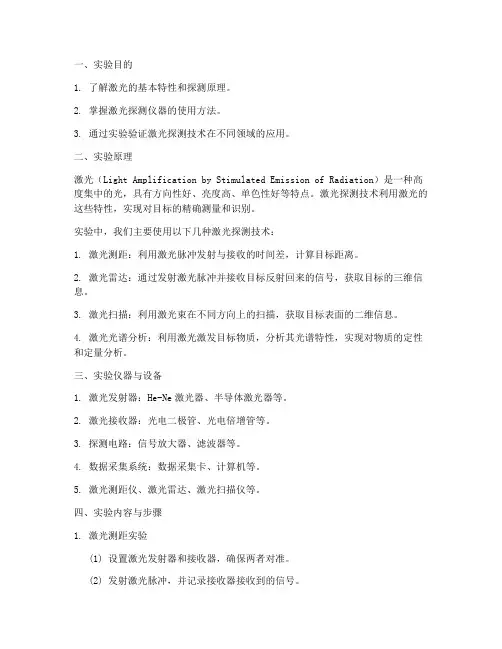

一、实验目的1. 了解激光的基本特性和探测原理。
2. 掌握激光探测仪器的使用方法。
3. 通过实验验证激光探测技术在不同领域的应用。
二、实验原理激光(Light Amplification by Stimulated Emission of Radiation)是一种高度集中的光,具有方向性好、亮度高、单色性好等特点。
激光探测技术利用激光的这些特性,实现对目标的精确测量和识别。
实验中,我们主要使用以下几种激光探测技术:1. 激光测距:利用激光脉冲发射与接收的时间差,计算目标距离。
2. 激光雷达:通过发射激光脉冲并接收目标反射回来的信号,获取目标的三维信息。
3. 激光扫描:利用激光束在不同方向上的扫描,获取目标表面的二维信息。
4. 激光光谱分析:利用激光激发目标物质,分析其光谱特性,实现对物质的定性和定量分析。
三、实验仪器与设备1. 激光发射器:He-Ne激光器、半导体激光器等。
2. 激光接收器:光电二极管、光电倍增管等。
3. 探测电路:信号放大器、滤波器等。
4. 数据采集系统:数据采集卡、计算机等。
5. 激光测距仪、激光雷达、激光扫描仪等。
四、实验内容与步骤1. 激光测距实验(1) 设置激光发射器和接收器,确保两者对准。
(2) 发射激光脉冲,并记录接收器接收到的信号。
(3) 根据激光脉冲发射与接收的时间差,计算目标距离。
2. 激光雷达实验(1) 设置激光雷达系统,包括激光发射器、接收器、数据处理单元等。
(2) 发射激光脉冲,并接收目标反射回来的信号。
(3) 根据激光脉冲发射与接收的时间差,计算目标距离和角度。
(4) 利用数据处理单元,获取目标的三维信息。
3. 激光扫描实验(1) 设置激光扫描仪,确保激光束在不同方向上的扫描。
(2) 记录激光束在不同方向上的接收信号。
(3) 利用数据处理单元,获取目标表面的二维信息。
4. 激光光谱分析实验(1) 设置激光光谱分析仪,包括激光发射器、光谱仪、探测器等。
一、实验目的1. 了解激光的基本原理和特性;2. 掌握激光实验的基本操作和技能;3. 分析激光在各个领域的应用。
二、实验原理激光(Laser)是一种通过受激辐射产生的高亮度、单色性好、方向性好、相干性好的光。
激光的产生基于以下原理:1. 激励:利用外部能源(如光泵、电流等)使工作物质中的粒子发生能级跃迁,产生粒子数反转;2. 谐振腔:由一对反射镜组成,将受激辐射产生的光在腔内反复反射,形成驻波;3. 增益介质:具有较高增益系数的物质,使光在谐振腔内不断增强;4. 输出:从谐振腔的一个端面输出激光。
三、实验仪器与材料1. 激光器:He-Ne激光器、半导体激光器等;2. 光学元件:反射镜、透镜、光栅、分束器等;3. 光功率计;4. 光谱仪;5. 光纤;6. 实验台。
四、实验内容1. 激光基本特性测试(1)激光束直径测量:利用光功率计测量激光束在不同距离处的光功率,根据激光束的光强分布公式计算出激光束的直径;(2)激光束发散角测量:利用激光束直径测量结果,结合激光束的光强分布公式,计算出激光束的发散角;(3)激光束单色性测试:利用光谱仪测试激光束的频率分布,计算激光束的线宽。
2. 激光在光学领域中的应用(1)光纤通信:利用激光作为光源,实现长距离、高速率的信号传输;(2)激光切割:利用激光的高能量密度,实现材料的高精度切割;(3)激光焊接:利用激光的高能量密度,实现材料的高精度焊接。
3. 激光在非光学领域中的应用(1)激光雷达:利用激光测距原理,实现远程测量;(2)激光医疗:利用激光的高能量密度,实现精准的手术操作;(3)激光显示:利用激光作为光源,实现高分辨率、高亮度的显示。
五、实验结果与分析1. 激光基本特性测试结果(1)激光束直径:根据实验数据,计算得出激光束直径约为1mm;(2)激光束发散角:根据实验数据,计算得出激光束发散角约为1mrad;(3)激光束单色性:根据光谱仪测试结果,计算得出激光束线宽约为0.1nm。
激光器的特性和性能测试激光器作为一种重要的光学器件,被广泛应用于医疗、通信、材料加工等领域。
为了确保激光器的性能和质量,需要对其进行特性和性能测试。
本文将从激光器的特性和性能测试方法、测试指标以及测试技术等方面进行探讨。
一、激光器的特性和性能测试方法激光器的特性和性能测试是对激光器输出功率、波长、光束质量、稳定性等参数进行测量和评估的过程。
常用的测试方法包括光功率测量、波长测量、光束质量测量和稳定性测试等。
光功率测量是对激光器输出功率进行测量的方法之一。
常用的光功率测量仪器有功率计和能量计。
功率计适用于连续激光器的功率测量,能量计适用于脉冲激光器的能量测量。
在进行光功率测量时,需要注意选择适当的探头和测量范围,以确保测量结果的准确性。
波长测量是对激光器输出波长进行测量的方法之一。
常用的波长测量仪器有光谱仪和波长计。
光谱仪适用于连续激光器的波长测量,波长计适用于脉冲激光器的波长测量。
在进行波长测量时,需要注意选择适当的光谱仪或波长计,并进行仪器的校准,以确保测量结果的准确性。
光束质量测量是对激光器输出光束质量进行评估的方法之一。
常用的光束质量测量仪器有M2仪和光束质量分析仪。
M2仪适用于连续激光器的光束质量测量,光束质量分析仪适用于脉冲激光器的光束质量测量。
在进行光束质量测量时,需要注意选择适当的仪器,并进行仪器的校准,以确保测量结果的准确性。
稳定性测试是对激光器输出稳定性进行评估的方法之一。
常用的稳定性测试仪器有功率稳定性测试仪和波长稳定性测试仪。
在进行稳定性测试时,需要注意选择适当的仪器,并进行仪器的校准,以确保测量结果的准确性。
二、激光器的特性和性能测试指标激光器的特性和性能测试指标包括输出功率、波长、光束质量、稳定性等参数。
输出功率是指激光器输出的光功率,通常以瓦特(W)为单位。
波长是指激光器输出的光的波长,通常以纳米(nm)为单位。
光束质量是指激光器输出光束的质量,通常以M2值表示。
稳定性是指激光器输出功率、波长、光束质量等参数的稳定性。
激光焊接机验收标准
一、设备外观
1. 设备表面无明显划痕、锈迹、磕碰等外观缺陷。
2. 设备各部件连接处应紧固,无明显松动现象。
3. 设备标识清晰,包括设备名称、型号、生产厂家等信息。
二、设备性能
1. 激光焊接机应能按照设定参数进行工作,如激光功率、激光束焦距、焊接速度等。
2. 设备应具备良好的稳定性和重复性,以保证焊接质量的稳定。
3. 设备应具备自动保护功能,如激光器自我保护等,以确保设备安全。
三、设备附件
1. 设备应附有完整的操作手册、维护手册等技术资料。
2. 设备应配备必要的辅助工具,如焊接头、冷却系统等。
3. 设备应配备安全防护装置,如光闸、防护眼镜等。
四、设备环境
1. 设备应安装在干燥、通风良好的环境下,避免潮湿和高温环境。
2. 设备周围应无强磁场、强电场等干扰源。
3. 设备应有良好的接地措施,确保设备安全。
五、验收测试
1. 对设备的各项性能指标进行测试,如激光功率、焊接深度、焊接强度等,确保符合设计要求。
2. 对设备的稳定性和重复性进行测试,检查设备在不同参数下的表现。
3. 对设备的维护性和安全性进行测试,确保设备易于维护且安全可靠。
5_1氦氖激光器的模式分析实验报告本实验目的:(1)了解激光器模的形成及特点,加深对其物理概念的理解。
(2)通过测试分析,掌握模式分析的基本方法。
(3)对本实验使用的重要分光仪器一共焦球面扫描干涉仪,了解其原理、性能,学会正确的使用。
实验装置各部分说明:(1)激光器,具有不同模式结构的激光器四支,可分别了解它们不同的模式状况,从中学习模式分析的基本方法。
(2)激光电源,用来激发激光器。
工作电流等参数由“实验说明书”提供。
(3)小孔光阑,用于调光的辅助工具,起正负两方向光束准直作用。
(4)扫描干涉仪,使激光器的各个不同模按频率展开,透射光中心波长为6328A。
自由光谱范围应在1500-2000MHz,每伏电压使腔长改变24~25A,具体数据由实验室给出(分析40cm长的激光器,精细常数应大于100;而分析1m长的激光器,精细常数要求更高,应大于200)。
仪器上有两个方位螺旋,用于调节腔的轴向方位。
(5)接收放大器,内有光电二极管,将扫描干涉仪输出的光信号转变成电信号,经放大输入到示波器的Y轴。
(6)放大器电源,提供放大器内光电二极管的工作电压,一般用5一10V。
注意正负极不要接错。
(7)锯齿波发生器,本实验采用XFD一8B型超低频信号发生器,电压峰值在0150V内连续可调,周期用20ms,锯齿波电压除了加在扫描干涉仪的压电陶瓷上,同时输到示波器X轴上作同步扫描。
为便于观察,希望能移动序的中心波长在频谱图中的位置,比如使每个序中所有模能完整地展现在示波器上,这可通过增设一个直流偏置电源,用以改变对腔扫描的电压的起点,协助调节。
偏置电源的输出电压在0∽100V内连续可调,这里从简。
(8)示波器,用于展现经扫描和放大后的He-Ne激光器的频谱图。
本实验采用的是DF4320型示波器。
实验步骤与内容1、按装置图连接线路,经检查无误,方可接通。
2、点燃激光器,注意,激光管内与铝筒相连的伸出端为阴极,不要接反。
仪器设备验收报告模板3篇仪器设备验收报告模板3篇合同金额:供货商:一.实物清单及技术指标二.验收记录安装调试完毕后,对设备进行测试和实验的详细验收记录如下:设备A验收记录1、操作步骤与方法2、操作结果设备B验收记录1、操作步骤与方法2、操作结果三.验收结论:通过上述测试和实验证明,XXX等设备数量与合同一致,且性能良好,运行正常,各项技术指标达到标准,符合相关实验要求,验收合格。
四.验收人签字 XX学院:XX学院:XX学院:供应商:实验室及设备管理处:监察处、审计处:计划财务处:学科发展与建设处五.验收时间201X年X月X日仪器设备验收报告模板三:项目名称:合同编号:验收报告承制单位:使用单位:日期:设备验收报告用户单位:xxxxxxxxxxxxx供货单位:xxxxxxxxxxx验收日期:验收地点:一、设备内容:二、验收情况:用户单位盖章:供货单位盖章:验收组成员:验收组成员:验收日期:201X年X月X日验收日期:201X年X月X日附一:设备组件清单表附送:仪表工程师工作总结范文仪表工程师工作总结范文仪表工程师工作总结一 xx年是我在公司工作的第三年,在这三年里随着公司在不断的发展和壮大我个人也从一个不知所谓的棱头青逐渐的变的成熟,从一个对平衡机毫无了解的门外汉变成一个熟悉平衡机原理熟悉公司各种产品的专业技术人员,而且在对部门的管理和与人沟通方面我也有了更深层次的认识,我深知我取得的这些进步和公司领导的培养是分不开的。
没有他们不厌其烦的教导和一次次的给予机会我不会取得今天的进步,展望xx年是机遇和挑战并存的一年,我将团在公司领导核心周围,努力工作,艰苦奋斗,为公司向更高层次发展做出自己的贡献。
回首xx初,虽然在xx年公司取得了可喜的成果,但是公司领导并没有沾沾自喜,反而为xx年制定了更高的目标。
我也在经过短暂的调整之后马上进入自己的角色,当时按照领导的指示,我负责研发部管理和电气车间生产管理的工作。
锁模紫外激光器主要技术参数:1)波长(nm): 355; 2)输出模式:
TEMOO (高斯光);3)工作模式:锁模,准连续激光(由于脉冲 频
率很高,几乎相当于连续的);4)重复频率(MHz) : 100±; 5)
平均功率(mW): 150; 6)功率稳定性(over 8 hours): < ±%
rms;
7)脉宽:> 10ps; 8)预热时间(minutes):<10; 9)光斑发散角
(mrad): <2.0; 10)光斑直径(mm): 0.9 15%; 11)工作温度
「C): 15〜 35; 12)偏振:水平偏振。
二、 验收项目
1)波长(nm):355; 4)重复频率(MHz): 100±1; 5)平均功率
(mW): 150; 6)功率稳定性
(over 8 hours) :< 1% rr±s; 7)脉宽:> 10ps;
9)光斑发散角:(mrad):<2.0; 10)光斑直径:(mm): 0.9
±5%; 11) 工作温度「C ): 15〜35; 12)偏振:水平偏振。
关键验收指标:激光器的稳定性、均匀性、持续时间,涉及到的
关键指标有:脉冲宽度、重复频率、平均功率(峰值功率)、光
斑发散角
注:以上指标在不同温度下测试
三、 验收仪器
波长计(光谱仪)、光电探测器(将光信号转换为电信号)、示波器、
谷老师谈话整理
仪器基本情况及关键指标
激光器验收
功率计、光束分析仪(光斑分析仪)
四、 验收方法与操作流程
1) 结合光电探测器+示波器:通过示波器可观看到激光的脉冲 宽
度、重复频率、功率峰值大小,并观察其稳定性情况,正 常情
况下各项指标误差在 生%以内;
2) 功率计:测试平均功率密度;
注:结合偏振片还可测试偏振方向,改变偏振片取向看功率 计
中入射功率的变化。
3) 波长计或光谱仪:测试波长纯度,应满足 误差不超过±1%;
4) 光束分析仪或光斑分析仪:测试光斑直径大小和衍射角
注:当没有上述仪器时,可以简单设计以下测试方案:即,在激光光 路
上的不同位置记录下光斑直径的大小, 测量相应位置距离,即可计
算出衍射角大小
5) 功率均匀性测试方法:光束先后经过透镜、光阑,光束经过光 阑
调制后进入功率计,测试不同位置功率大小。
6) BBO晶体正入射的调制方法:光束经透镜聚焦后经过光阑调制 进
入BBO晶体,如果BBO没有垂直放置的话,经BBO反射的激光 将不能反
射返回进入光阑中(聚焦透镜应该选择吸收和散射较少的, 一般要求石英
制作透镜)。
注意:1)355nm激光不能直接打到光电探测器上,2)观察各项测 试指标
在其连续工作数小时后是否保持稳定,可以每隔一小时测试一 次;
