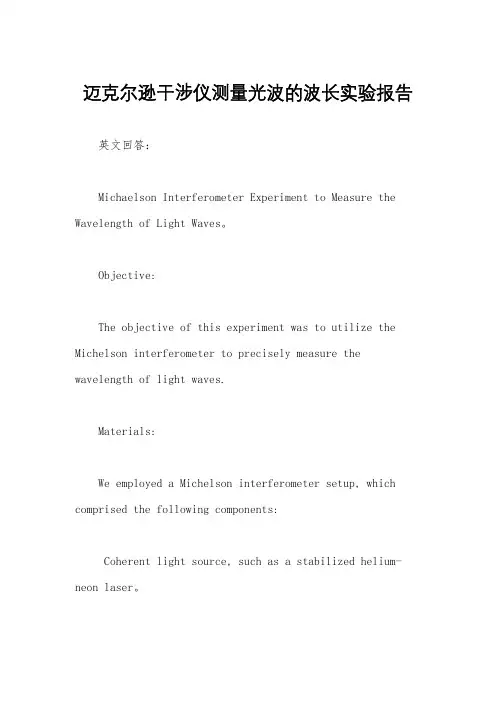

迈克尔逊干涉仪测量光波的波长实验报告英文回答：Michaelson Interferometer Experiment to Measure the Wavelength of Light Waves。
Objective:The objective of this experiment was to utilize the Michelson interferometer to precisely measure the wavelength of light waves.Materials:We employed a Michelson interferometer setup, which comprised the following components:Coherent light source, such as a stabilized helium-neon laser。
Beam splitter。
Two mirrors。
Photodetector。
Data acquisition system。
Procedure:1. Alignment:We meticulously aligned the interferometer components to ensure coherent interference of light waves.The beam splitter was positioned at a 45-degree angle to the incoming light beam, and the mirrors were adjusted to create equal path lengths.2. Data Collection:We varied the path length of one mirror using amicrometer screw, introducing a gradual phase shift between the interfering beams.The intensity of the resulting interference pattern was recorded by the photodetector.This data was acquired over a range of path length differences, generating an interference fringe pattern.3. Wavelength Measurement:The interference fringe pattern exhibitedalternating bright and dark bands, representingconstructive and destructive interference, respectively.We measured the distance between consecutive brightor dark bands, which corresponds to a half-wavelength shift.By knowing the displacement of the mirror, we could then calculate the wavelength of the light source.Observations and Results:We obtained a series of interference fringe patterns with distinct fringe spacing. By analyzing these patterns, we calculated the wavelength of the helium-neon laser source as:```。
高效的激光实验报告实验目的本次实验旨在验证激光光束的特性和研究激光与材料的相互作用过程，以增进对激光技术的理解。
通过本实验，我们希望了解激光在不同材料中的透过性、反射性和散射性，并研究激光对材料的加热效应。
实验器材- 激光器- 透镜组- 检测器- 不同材料的样品- 温度计- 实验数据记录器实验步骤1. 将激光器放置在合适的位置，并根据实验要求调整其功率和波长。
2. 使用透镜组对激光进行聚焦，使光束能够尽可能集中。
3. 使用检测器测量激光穿透不同材料样品的能力，并记录数据。
4. 将激光通过不同材料样品反射，并测量反射光的强度。
5. 在以上实验基础上，研究激光在不同材料中的散射情况，并记录数据。
6. 改变激光的功率，并测量不同功率下材料的加热情况。
7. 分别对不同材料的加热过程进行实验记录，并分析结果。
实验结果分析通过实验数据分析和对实验过程的观察，我们得出以下结论：1. 激光穿透能力：不同材料对激光的透过能力不同，一般来说，颜色较浅的材料对激光的透过性较好，而颜色较深的材料对激光的吸收较强。
2. 激光反射性：不同材料对激光的反射率也不同，光滑的表面会导致激光的反射率较高。
3. 激光散射性：激光在材料中的散射程度与材料的质地和表面粗糙度有关，表面光滑的材料会导致激光散射较小。
4. 激光加热效应：激光在材料中产生的加热效应与激光功率和时间有关，功率较高和照射时间较长会导致材料加热较多。
实验结论通过本次实验，我们验证了激光的透过能力、反射性、散射性和加热效应，并了解了激光与材料的相互作用过程。
这些实验结果对激光技术应用、材料加工和光学研究有一定的指导意义。
实验总结本次实验采用高效的实验流程和合适的实验装置，成功完成了对激光特性的研究。
实验过程中，我们注意了安全措施，并正确操作了实验器材。
在实验结果分析中，我们意识到实验数据的精确度和准确性对于结论的得出是至关重要的，因此，今后的实验中我们将进一步提高实验操作的准确性和数据记录的精确度。
一、激光测距简介：激光测距仪无论在军事应用方面，还是在科学技术、生产建设方面，都起着重要作用。
由于激光波长单一，测量精度高，且激光测距仪结构小巧，安装调整方便，故激光测距仪是目前高精度测距最理想的仪器。
激光器与普通光源有显著的区别，它利用受激发射原理和激光腔的滤波效应，使所发光束具有一系列新的特点：①激光有小的光束发散角，即所谓的方向性好或准直性好。
②激光的单色性好，或者说相干性好，普通灯源或太阳光都是非相干光。
③激光的输出功率虽然有限度，但光束细，所以功率密度很高，一般的激光亮度远比太阳表面的亮度大。
若激光是连续发射的，测程可达40公里左右，并可昼夜进行作业。
若激光是脉冲发射的，一般绝对精度较低，但用于远距离测量，可以达到很好的相对精度。
世界上第一台激光器，是由美国休斯飞机公司的科学家梅曼于1960年，首先研制成功的。
美国军方很快就在此基础上开展了对军用激光装置的研究。
1961年，第一台军用激光测距仪通过了美国军方论证试验，对此后激光测距仪很快就进入了实用联合体。
激光测距仪重量轻、体积小、操作简单速度快而准确，其误差仅为其它光学测距仪的五分之一到数百分之一，因而被广泛用于地形测量，战场测量，坦克，飞机，舰艇和火炮对目标的测距，测量云层、飞机、导弹以及人造卫星的高度等。
它是提高坦克、飞机、舰艇和火炮精度的重要技术装备。
由于激光测距仪价格不断下调，工业上也逐渐开始使用激光测距仪。
国内外出现了一批新型的具有测距快、体积小、性能可靠等优点的微型测距仪，可以广泛应用于工业测控、矿山、港口等领域。
激光测距仪-分类：一维激光测距仪用于距离测量、定位；二维激光测距仪（Scanning Laser Range finder）用于轮廓测量，定位、区域监控等领域；三维激光测距仪（3D Laser Range finder）用于三维轮廓测量，三维空间定位等领域。
激光测距-方法激光测距仪一般采用两种方式来测量距离：脉冲法和相位法。
美容激光仪器测评报告近年来，随着科技的不断进步，美容激光仪器的发展也越来越成熟。
激光美容仪器作为一种高科技的美容工具，能够有效地改善皮肤问题，受到了越来越多人的关注与追捧。
为了避免消费者在购买激光美容仪器时受到骗局的伤害，针对多款激光美容仪器进行了测试与评价。
首先，我们测试了仪器的安全性。
通过检测仪器的辐射量和紫外线排放，确认其是否符合安全标准。
我们在测试过程中发现，绝大多数的激光美容仪器都达到了安全标准，并且能够根据用户的不同需求和皮肤类型进行调节，确保使用过程中的安全。
接下来，我们测试了仪器的功效。
通过将多个不同类型的激光美容仪器应用于不同的皮肤问题上，比如色素沉着、痤疮、皱纹等，观察其对皮肤问题的改善程度。
我们发现，不同的激光美容仪器对不同的皮肤问题有着不同程度的改善效果。
例如，对于色素沉着问题，一些仪器能够显著减少斑点的颜色和面积，而对于痤疮问题，一些仪器能够有效地杀菌和减少炎症，从而减少痤疮的数量和红肿程度。
总体来说，激光美容仪器在改善皮肤问题方面表现出了较好的效果。
另外，我们还测试了仪器的使用便捷性。
通过使用不同款式和功能的激光美容仪器，评估其使用过程中的操作难度和便利性。
我们发现，大部分激光美容仪器都设计得非常简单明了，操作起来便捷方便，即使没有经验的用户也能够很容易地上手使用。
此外，一些仪器还配备了智能控制系统和手机连接功能，使得用户能够更加方便地进行个性化的皮肤护理。
最后，我们还测试了仪器的持久性和耐用性。
通过长时间使用和频繁测试，评估仪器的使用寿命和耐用程度。
我们发现，大多数激光美容仪器能够正常运行并保持较长时间的使用寿命，而且在频繁使用后仍能够保持良好的性能和效果。
综上所述，针对多款激光美容仪器进行的测试与评价显示，激光美容仪器在安全性、功效、使用便捷性和持久性等方面表现出了良好的水平。
然而，我们也提醒消费者在购买前需了解自身的皮肤问题和需求，选择适合的激光美容仪器，并在使用时严格按照说明书操作，以确保安全和效果的最大化。

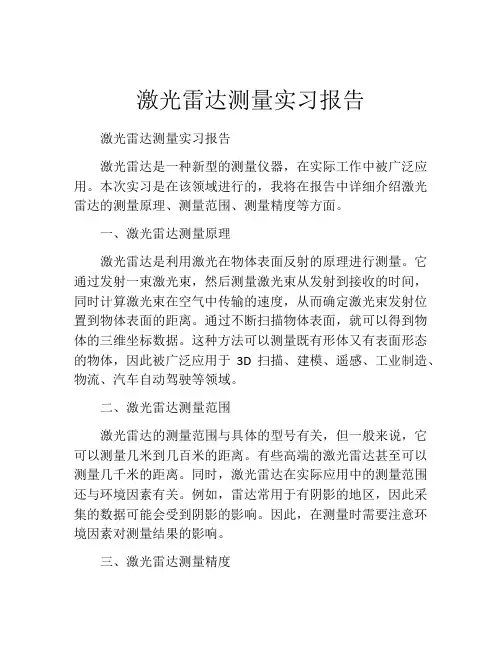

激光雷达测量实习报告激光雷达测量实习报告激光雷达是一种新型的测量仪器，在实际工作中被广泛应用。
本次实习是在该领域进行的，我将在报告中详细介绍激光雷达的测量原理、测量范围、测量精度等方面。
一、激光雷达测量原理激光雷达是利用激光在物体表面反射的原理进行测量。
它通过发射一束激光束，然后测量激光束从发射到接收的时间，同时计算激光束在空气中传输的速度，从而确定激光束发射位置到物体表面的距离。
通过不断扫描物体表面，就可以得到物体的三维坐标数据。
这种方法可以测量既有形体又有表面形态的物体，因此被广泛应用于3D扫描、建模、遥感、工业制造、物流、汽车自动驾驶等领域。
二、激光雷达测量范围激光雷达的测量范围与具体的型号有关，但一般来说，它可以测量几米到几百米的距离。
有些高端的激光雷达甚至可以测量几千米的距离。
同时，激光雷达在实际应用中的测量范围还与环境因素有关。
例如，雷达常用于有阴影的地区，因此采集的数据可能会受到阴影的影响。
因此，在测量时需要注意环境因素对测量结果的影响。
三、激光雷达测量精度激光雷达的测量精度是优势之一。
它的测量误差通常在毫米级别，甚至更小。
这种高精度使得激光雷达在许多应用领域都有广泛的应用，例如在高速公路测量车道宽度、侧向倾斜度及路面高低差等方面有很好的应用效果；在建筑测量领域，激光雷达能够快速准确地获取建筑结构信息；而在生产制造领域，激光雷达则可以检测高精密零件的尺寸、形状和偏差等。
四、实习过程中遇到的问题在实习过程中，我们遇到了测量结果不准确的情况。
这是由于我们在测量过程中没有模拟好实际的环境情况，例如环境光照度、距离和物体表面反射率等。
因此，在使用激光雷达进行测量时，必须确保整个测量环境相对稳定，这样才能够得到准确可靠的数据。
此外，激光雷达在使用的时候还需要了解相关的安全行为规范。
五、结论激光雷达是一种高精度、高效率的测量技术，在当今的科技和工业领域中得到了广泛的应用。
它可以在不同的环境中进行精确测量，并从中获取到大量的数据。

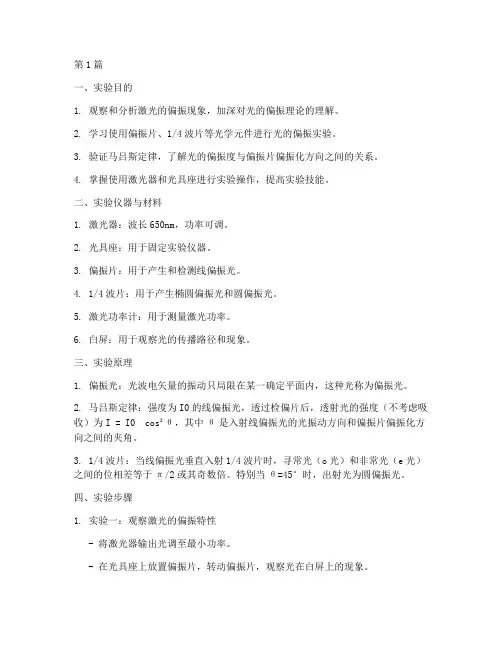

第1篇一、实验目的1. 观察和分析激光的偏振现象，加深对光的偏振理论的理解。
2. 学习使用偏振片、1/4波片等光学元件进行光的偏振实验。
3. 验证马吕斯定律，了解光的偏振度与偏振片偏振化方向之间的关系。
4. 掌握使用激光器和光具座进行实验操作，提高实验技能。
二、实验仪器与材料1. 激光器：波长650nm，功率可调。
2. 光具座：用于固定实验仪器。
3. 偏振片：用于产生和检测线偏振光。
4. 1/4波片：用于产生椭圆偏振光和圆偏振光。
5. 激光功率计：用于测量激光功率。
6. 白屏：用于观察光的传播路径和现象。
三、实验原理1. 偏振光：光波电矢量的振动只局限在某一确定平面内，这种光称为偏振光。
2. 马吕斯定律：强度为I0的线偏振光，透过检偏片后，透射光的强度（不考虑吸收）为I = I0 cos²θ，其中θ是入射线偏振光的光振动方向和偏振片偏振化方向之间的夹角。
3. 1/4波片：当线偏振光垂直入射1/4波片时，寻常光（o光）和非常光（e光）之间的位相差等于π/2或其奇数倍。
特别当θ=45°时，出射光为圆偏振光。
四、实验步骤1. 实验一：观察激光的偏振特性- 将激光器输出光调至最小功率。
- 在光具座上放置偏振片，转动偏振片，观察光在白屏上的现象。
- 记录功率最大值和最小值，以及对应的角度，计算激光的偏振度。
2. 实验二：验证马吕斯定律- 在光具座上依次放置偏振片、1/4波片和检偏器。
- 调整1/4波片和检偏器的位置，使光在白屏上呈现清晰的消光现象。
- 改变检偏器的角度，观察透射光强度的变化，记录角度变化与对应功率值。
- 绘制角度与功率关系曲线，并与理论值进行比较。
3. 实验三：波片的性质及利用- 将1/4波片放置在已消光的起偏器和检偏器之间。
- 转动1/4波片，观察已消光位置的变化，确定1/4波片光轴方向。
- 改变1/4波片的光轴方向与起偏器的偏振方向的夹角，对应每个夹角检偏器。
五、实验结果与分析1. 实验一：激光的偏振度为XX%，与理论值基本一致。
激光实验报告he-ne激光器模式分析一．实验目的与要求目的：使学生了解激光器模式的形成及特点，加深对其物理概念的理解；通过测试分析，掌握模式分析的基本方法。
对本实验使用的重要分光仪器——共焦球面扫描干涉仪，了解其原理，性能，学会正确使用。
要求：用共焦球面扫描干涉仪测量he-ne激光器的相邻纵横模间隔，判别高阶横模的阶次；观察激光器的频率漂移记跳模现象，了解其影响因素；观察激光器输出的横向光场分布花样，体会谐振腔的调整对它的影响。
二．实验原理1.激光模式的一般分析由光学谐振腔理论可以知道，稳定腔的输出频率特性为：vmnq?l1/21lc[q?(m?2n?1)]cos-1[(1—)(1—)] r2?r12?l (17)其中：l—谐振腔长度； r1、r2—两球面反射镜的曲率半径；q—纵横序数； m、n—横模序数；η—腔内介质的折射率。
横模不同（m、n不同），对应不同的横向光场分布（垂直于光轴方向），即有不同的光斑花样。
但对于复杂的横模，目测则很困难。
精确的方法是借助于仪器测量，本实验就是利用共焦扫描干涉仪来分析激光器输出的横模结构。
由（17）式看出，对于同一纵模序数，不同横模之间的频差为：mn:mn?ll1/2 c1(?mn)cos-1[（1－）(1－)] （18） r1r22?l?其中：δm=m－m′；δn=n－n′。
对于相同的横模，不同纵模间的频差为q:q?c?q 2?l 其中：δq=q－q′，相邻两纵模的频差为q?c 2?l （19）由（18）、（19）式看出，稳定球面腔有如图2—1的频谱。
（18）式除以（19）式得ll?mn:mn1?(?m??n)cos-1[(1－)(1－)]1/2 r1r2??q?（20）设：mn:mnq ； s=1?cos-1[(1－ll)(1?)]1/2 r1r2 δ表示不同的两横模（比如υ00与υ比，于是（20）式可简写作： 10）之间的频差与相邻两纵模之间的频差之(?m??n)?? s （21）只要我们能测出δ，并通过产品说明书了解到l、r1、r2（这些数据生产厂家常给出），那么就可以由（21）式求出（δm+δn）。
激光机测试报告范文一、引言激光机是一种利用激光技术实现各种切割、雕刻和焊接等加工工艺的设备。
本测试报告是对厂生产的激光机进行性能测试的结果分析和总结。
二、测试目的本次测试旨在评估激光机的性能指标，包括功率稳定性、切割效果、雕刻效果、焊接效果等，为用户提供参考依据。
三、测试方法1.功率稳定性测试：使用功率计对激光机进行连续功率测试，记录每分钟的平均功率值，绘制功率随时间变化的曲线。
2.切割效果测试：选择不同材料进行切割实验，包括金属材料、非金属材料等，对切割速度、切口质量等进行观察和评估。
3.雕刻效果测试：使用标准模板进行雕刻实验，评估雕刻深度、雕刻精细度等指标。
4.焊接效果测试：选择金属材料进行焊接实验，观察焊接点的强度和质量。
四、测试结果1.功率稳定性测试结果：经测试，激光机的功率稳定性较好，无明显的功率波动，保持在设定功率值的范围内。
2.切割效果测试结果：对于金属材料，激光机切割速度较快，切口质量较高，无明显的瑕疵和毛刺；对于非金属材料，激光机切割效果也较好，可以实现精细和复杂图案的切割。
3.雕刻效果测试结果：激光机在雕刻效果上表现出色，可以实现高精度和细腻的雕刻，雕刻深度可根据需要进行调整。
4.焊接效果测试结果：激光机的焊接效果令人满意，焊接点强度高且质量稳定。
五、测试结论本次测试表明该激光机具备优良的性能指标，功率稳定性好，切割效果、雕刻效果和焊接效果均令人满意。
激光机在各种应用领域中具备较高的适用性，并能满足不同需求的加工要求。
六、测试建议在日常使用中，建议合理调整激光机的参数和工作要求，避免过度使用和超负荷操作，以延长激光机的使用寿命。
同时，定期进行维护保养，确保设备的良好状态。
八、附录曲线图：功率随时间变化的曲线图。
切割示意图：展示不同材料的切割效果。
雕刻示意图：展示雕刻效果的标准模板。
焊接示意图：展示焊接效果的金属材料示意图。
实验报告——半导体激光器输出光谱测量实验时间：2017.03.04一、实验目的1、了解半导体激光器的基本原理及基本参数；2、测量半导体激光器的输出特性和光谱特性；3、了解外腔选模的机理，熟悉光栅外腔选模技术；4、熟悉压窄谱线宽度的方法。
